سنسورها و محدودیتهای هر کدام؛ چرا هیچ سنسوری بهتنهایی کافی نیست؟
در راهنمای جامع ادغام هوشمند دادههای سنسور در SLAM با اصول اولیه این فناوری آشنا شدیم و دیدیم که ادغام دادههای چندین سنسور، ستون فقرات سامانههای ناوبری، رباتیک و SLAM را تشکیل میدهد. اما پیش از پرداختن به جزئیات معماری این سیستمها، لازم است به یک پرسش بنیادین پاسخ دهیم:
اگر امروزه سنسورهای بسیار دقیقی مانند LiDAR، دوربینهای پیشرفته یا گیرندههای RTK-GNSS در دسترس هستند، چرا همچنان به Sensor Fusion نیاز داریم؟
پاسخ روشن است: هیچ سنسوری بهتنهایی کامل نیست. هر حسگر تنها بخشی از محیط پیرامون را درک میکند، در شرایط خاص عملکرد بهتری دارد و همواره با محدودیتهای فیزیکی، نویز و خطاهای ذاتی دستوپنجه نرم میکند. مهندسی سامانههای خودمختار دروازهری به هنر شناخت همین محدودیتها و ترکیب هوشمندانهٔ اطلاعات برای جبران نقاط ضعف یکدیگر است.
در ادامه، مهمترین سنسورهای بهکاررفته در سیستمهای SLAM و ناوبری را بررسی میکنیم.
۱. گیرنده GNSS (GPS)
GNSS چیست؟ Global Navigation Satellite System (GNSS) شامل سامانههای ناوبری ماهوارهای نظیر GPS آمریکا، Galileo اروپا، GLONASS روسیه و BeiDou چین است که با دریافت سیگنالهای ارسالی از ماهوارهها، موقعیت سهبعدی، سرعت و زمان را محاسبه میکنند. در پروژههای نقشهبرداری دقیق و خودروهای خودران، معمولاً از گیرندههای RTK-GNSS بهره گرفته میشود که در شرایط ایدهآل به دقت چند سانتیمتر دست مییابند.
مزایا:
- ارائهٔ موقعیت مطلق در مقیاس جهانی
- عملکرد عالی در محیطهای باز
- قابلیت دستیابی به دقت سانتیمتری با استفاده از RTK
- عدم نیاز به نقشهٔ ازپیشساختهشده
محدودیتها: با وجود دقت بالا، GNSS همواره قابلاعتماد نیست:
- قطع شدن سیگنال در تونلها و فضاهای سرپوشیده
- کاهش شدید دقت در خیابانهای شهری به دلیل انعکاس سیگنال از ساختمانها (پدیدهٔ Multipath)
- محدودیت دید مستقیم به ماهوارهها در جنگلهای انبوه یا درههای عمیق
- نرخ بهروزرسانی پایین (معمولاً ۱ تا ۲۰ هرتز) که برای کنترل لحظهای خودرو کافی نیست
کاربرد در Sensor Fusion: GNSS نقش تأمینکنندهٔ موقعیت مطلق را دارد، اما برای ناوبری پیوسته و بیوقفه، ناگزیر باید با سنسورهایی چون IMU، LiDAR یا دوربین تلفیق شود.
آشنایی بیشتر با سامانههای GPS و BeiDou
اگر علاقهمند به مطالعهٔ عمیقتر دربارهٔ سامانههای موقعیتیابی ماهوارهای هستید، مقالات تخصصی زیر میتوانند برای شما مفید باشند:
- GPS (Global Positioning System)؛ اولین سامانه موقعیتیابی دقیق در جهان
- منظومه ناوبری بیدو (BeiDou) و کاربردهای آن در ژئوماتیک و نقشهبرداری
۲. واحد اندازهگیری اینرسی (IMU)
IMU چیست؟ Inertial Measurement Unit (IMU) یکی از حیاتیترین سنسورها در سیستمهای SLAM و ناوبری محسوب میشود. این واحد معمولاً شامل سه ژیروسکوپ و سه شتابسنج است و تغییرات حرکت را با نرخ نمونهبرداری بسیار بالا اندازهگیری میکند. برخلاف GNSS، عملکرد IMU مستقل از هر زیرساخت خارجی است و حتی در تونلها یا محیطهای بسته نیز به ثبت داده ادامه میدهد.
مزایا:
- نرخ نمونهبرداری بسیار بالا (۱۰۰ تا ۱۰۰۰ هرتز و بیشتر)
- عملکرد کاملاً مستقل از شرایط نوری و آبوهوایی
- مناسب برای تخمین حرکت در بازههای زمانی کوتاهمدت
- تأخیر زمانی بسیار ناچیز
محدودیتها: IMU یک سنسور نسبی است، نه مطلق. برای محاسبهٔ سرعت و موقعیت، باید دادههای شتاب و سرعت زاویهای را انتگرالگیری کرد. در این فرایند، کوچکترین خطای اندازهگیری در طول زمان انباشته شده و پدیدهٔ Drift (انحراف تجمعی) را ایجاد میکند. سایر محدودیتها عبارتاند از:
- نویز تصادفی
- بایاس ژیروسکوپ و شتابسنج
- تغییر مشخصات عملکردی با دما و گذر زمان
کاربرد در Sensor Fusion: IMU حرکت لحظهای را با دقت بالا ثبت میکند، اما برای جلوگیری از انباشت خطا، باید بهصورت دورهای با اطلاعات مطلق حاصل از GNSS یا LiDAR تصحیح شود.
۳. LiDAR
LiDAR چیست؟ Light Detection and Ranging (LiDAR) با ارسال پالسهای لیزر و اندازهگیری زمان بازگشت آنها، فاصلهٔ اجسام را محاسبه کرده و ابرنقاط سهبعدی (Point Cloud) دقیقی از محیط تولید میکند. در بسیاری از سامانههای پیشرفتهٔ SLAM، LiDAR بهعنوان یکی از اصلیترین منابع داده برای نقشهبرداری بهکار میرود.
مزایا:
- اندازهگیری مستقیم و دقیق فاصله
- عملکرد مستقل از نور محیط و کارایی عالی در شب
- تولید نقشهٔ سهبعدی با جزئیات بالا
- مقاومت مناسب در برابر تغییرات شدت روشنایی
محدودیتها: LiDAR نیز بینقص نیست:
- هزینهٔ ساخت و خرید نسبتاً بالا
- حجم عظیم داده و نیاز به پردازشگرهای قدرتمند
- افت عملکرد در شرایط بارندگی، مه غلیظ یا گردوغبار
- ناتوانی در ارائهٔ اطلاعاتی نظیر رنگ، بافت و علائم بصری
کاربرد در Sensor Fusion: LiDAR اطلاعات هندسی محیط را با دقت بالا فراهم میکند، اما از حرکت سریع بین دو اسکن یا موقعیت جهانی بیاطلاع است. بههمیندلیل، معمولاً با IMU و در برخی کاربردها با GNSS یا دوربین ترکیب میشود.
۴. دوربین (Camera)
چرا دوربین همچنان حیاتی است؟ دوربین یکی از ارزانترین و دردسترسترین سنسورها برای سیستمهای رباتیک است و اطلاعات بصری غنیای از محیط در اختیار الگوریتمهای پردازش تصویر قرار میدهد. برخلاف LiDAR که صرفاً فاصله را اندازهگیری میکند، دوربین رنگ، بافت، لبهها، خطوط، علائم راهنمایی و سایر ویژگیهای معنایی را ثبت میکند.
مزایا:
- هزینهٔ پایین و مقرونبهصرفه
- خروجی غنی از اطلاعات بصری و معنایی
- مناسب برای تشخیص اشیا، خطوط و تابلوهای راهنمایی
- وزن کم و مصرف انرژی پایین
محدودیتها: کیفیت دادههای دوربین شدیداً به شرایط محیطی وابسته است:
- عملکرد ضعیف در تاریکی و شب
- حساسیت به نور شدید، سایه و کنتراست بالا
- کاهش کیفیت تصویر در باران یا مه
- دشواری تخمین مستقیم عمق در دوربینهای تکچشمی
کاربرد در Sensor Fusion: دوربین اطلاعات معنایی محیط را تأمین میکند، اما برای تخمین دقیق حرکت، معمولاً باید با IMU یا LiDAR تلفیق شود.
۵. رادار (Radar)
رادار چگونه کار میکند؟ رادار با ارسال امواج رادیویی و تحلیل بازتاب آنها از اجسام، فاصله، سرعت و جهت حرکت آنها را اندازهگیری میکند. در خودروهای خودران، رادار نقشی کلیدی در تشخیص خودروها و موانع متحرک ایفا میکند.
مزایا:
- عملکرد عالی در شرایط جوی نامساعد مانند باران، برف و مه
- برد تشخیص طولانی
- اندازهگیری مستقیم سرعت نسبی اجسام (با استفاده از اثر داپلر)
محدودیتها:
- رزولوشن پایینتر نسبت به LiDAR
- جزئیات کمتر از محیط پیرامون
- چالش در بازسازی دقیق هندسهٔ اشیاء
کاربرد در Sensor Fusion: رادار در شرایط نامساعد جوی پایداری سیستم را افزایش میدهد و اطلاعات تکمیلی دربارهٔ سرعت اجسام متحرک فراهم میکند.
۶. انکودر چرخ (Wheel Encoder)
در بسیاری از رباتهای زمینی و خودروها، انکودرها با شمارش تعداد چرخش چرخها، مسافت طیشده را تخمین میزنند.
مزایا:
- هزینهٔ بسیار پایین
- نرخ نمونهبرداری بالا
- مناسب برای تخمین حرکت در بازههای کوتاهمدت
محدودیتها:
- لغزش چرخ باعث ایجاد خطای چشمگیر میشود.
- دقت روی سطوح لغزنده یا ناهموار بهشدت کاهش مییابد.
- هیچ اطلاعاتی دربارهٔ جهتگیری مطلق یا محیط پیرامون ارائه نمیدهد.

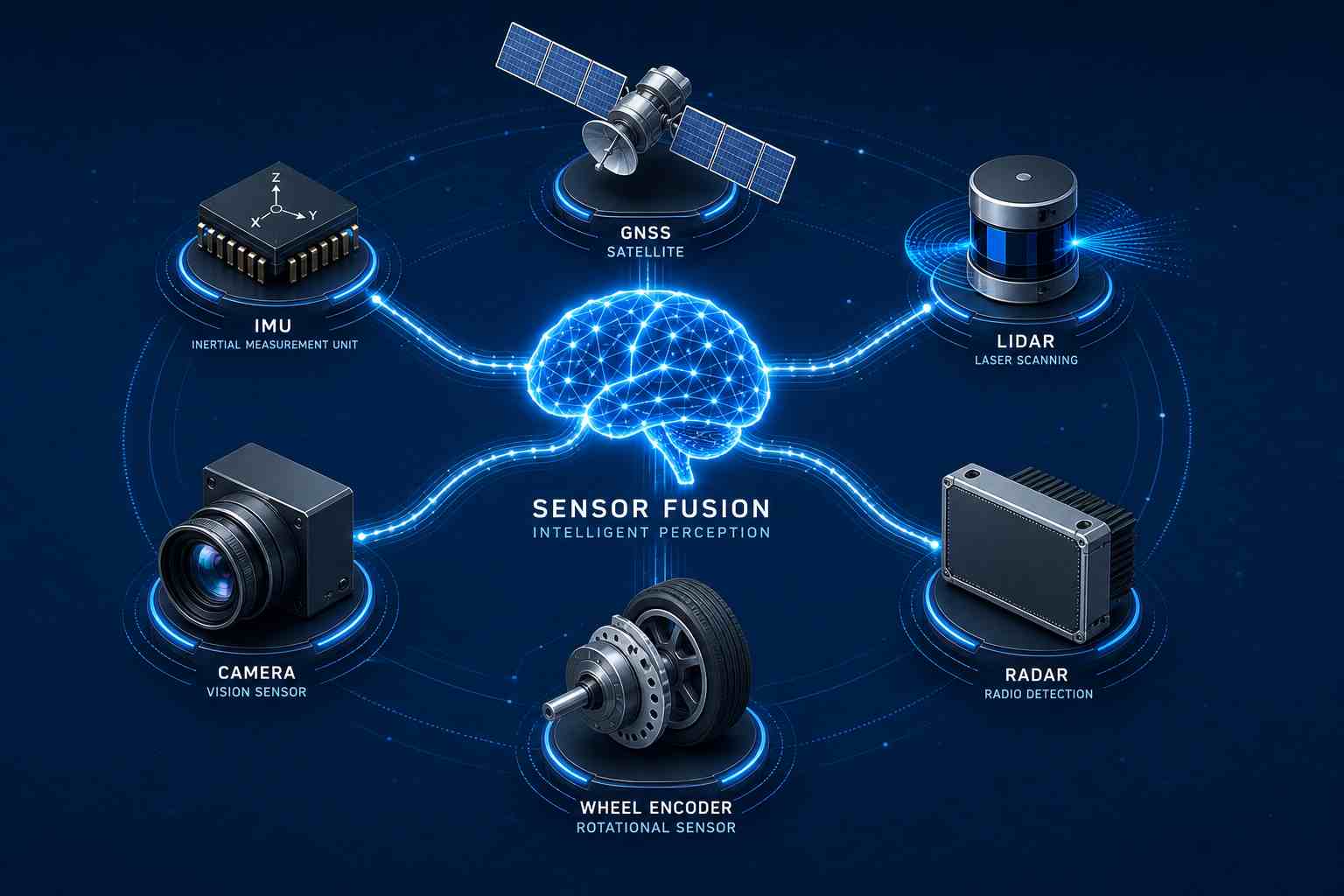

جدول مقایسهٔ سنسورهای رایج در SLAM
| سنسور | نقاط قوت اصلی | محدودیت کلیدی | نقش در Sensor Fusion |
|---|---|---|---|
| GNSS | موقعیت مطلق جهانی | قطع سیگنال، نرخ پایین | مرجع موقعیتیابی مطلق |
| IMU | نرخ بالا، پاسخ سریع | Drift و بایاس | تخمین حرکت کوتاهمدت |
| LiDAR | نقشهبرداری سهبعدی دقیق | هزینه و حجم داده بالا | تأمین هندسهٔ محیط |
| دوربین | اطلاعات بصری و معنایی غنی | وابستگی شدید به نور | تشخیص اشیا و درک صحنه |
| رادار | عملکرد عالی در هوای بد | رزولوشن پایین | تشخیص اجسام و سرعتسنجی |
| انکودر چرخ | سادگی و هزینهٔ کم | لغزش چرخ | تخمین مسافت طیشده |
چرا ترکیب سنسورها ضروری است؟
اکنون بهخوبی میتوان دلیل اصلی ضرورت Sensor Fusion را درک کرد.
فرض کنید یک خودروی خودران تنها به GNSS متکی باشد. با ورود به تونل، موقعیت خود را یکباره از دست میدهد. اگر فقط از IMU استفاده کند، پس از چند دقیقه خطای تجمعی (Drift) چنان زیاد میشود که تخمین مسیر کاملاً بیاعتبار میگردد. اگر تنها به LiDAR متکی باشد، هرچند نقشهبرداری دقیقی انجام میشود، اما دستیابی به موقعیت جهانی و پایداری در شرایط متغیر دشوار خواهد بود.
ترکیب هوشمندانهٔ این سنسورها سبب میشود که:
- GNSS خطای تجمعی IMU را اصلاح کند.
- IMU حرکت بین دو اندازهگیری متوالی GNSS یا LiDAR را تخمین بزند.
- LiDAR نقشهٔ دقیق و باکیفیتی از محیط تهیه کند.
- دوربین اطلاعات معنایی و بصری را به سیستم اضافه نماید.
- رادار در شرایط جوی نامساعد، پایداری سیستم را حفظ کند.
بههمیندلیل، تقریباً تمام سامانههای پیشرفتهٔ SLAM و ناوبری از ترکیب چندگانهٔ سنسورها بهره میبرند.
جمعبندی
شناخت دقیق تواناییها و محدودیتهای هر سنسور، گام نخست در طراحی یک سامانهٔ موفق Sensor Fusion است. هیچ سنسوری بهتنهایی قادر به تأمین تمام اطلاعات موردنیاز برای مکانیابی و درک محیط نیست. راز دقت و کارایی سیستمهای مدرن، نه در انتخاب «بهترین سنسور»، بلکه در ترکیب درست و بهینهٔ اطلاعات حاصل از سنسورهای گوناگون نهفته است.
در بخش بعدی این مجموعه، وارد مباحث معماریهای Sensor Fusion خواهیم شد و بررسی میکنیم که دادههای سنسورها چگونه در سطوح مختلف با یکدیگر ادغام میشوند، تفاوت Low-Level، Mid-Level و High-Level Fusion چیست و چرا انتخاب معماری مناسب، تأثیری مستقیم بر دقت و کارایی سامانهٔ نهایی دارد.
