منظومه ناوبری بیدو (BeiDou) و کاربردهای آن در ژئوماتیک و نقشه‌برداری

مقدمه

در دنیای امروز، سیستم‌های ناوبری ماهواره‌ای (GNSS) به یکی از ارکان اصلی فعالیت‌های ژئوماتیک، نقشه‌برداری، و پایش سازه‌ها تبدیل شده‌اند. در کنار GPS آمریکا و GLONASS روسیه، منظومه ناوبری بیدو (BeiDou) چین به عنوان یک سیستم کامل و پیشرفته، جایگاه ویژه‌ای در حوزه موقعیت‌یابی دقیق پیدا کرده است. اما بیدو دقیقاً چیست و چه قابلیت‌هایی برای متخصصان حوزه ژئوماتیک و نقشه‌برداری دارد؟

[تصویر شماره ۱]

منظومه بیدو که نام خود را از صورت فلکی دب اکبر (Big Dipper) گرفته است، با طی مسیری سه‌گانه از یک سیستم منطقه‌ای به یک شبکه جهانی تبدیل شده است. این سیستم در سال ۲۰۲۰ با تکمیل صورت‌فلکی ۳۵ ماهواره‌ای، به عنوان سومین منظومه ناوبری جهانی مستقل، به طور رسمی فعالیت خود را آغاز کرد. چیزی که بیدو را از سایر سیستم‌های GNSS متمایز می‌کند، ترکیب منحصربه‌فرد مدارها و قابلیت‌های ارتباطی پیشرفته آن است.

برای متخصصان حوزه ژئوماتیک، بیدو نه تنها یک جایگزین برای GPS، بلکه ابزاری با قابلیت‌های منحصربه‌فرد در پروژه‌های مانیتورینگ، نقشه‌برداری دقیق و پایش تغییر شکل سازه‌ها محسوب می‌شود. در ادامه، با ساختار، تاریخچه و کاربردهای عملی این سیستم آشنا خواهیم شد.

---

تاریخچه و استراتژی توسعه بیدو

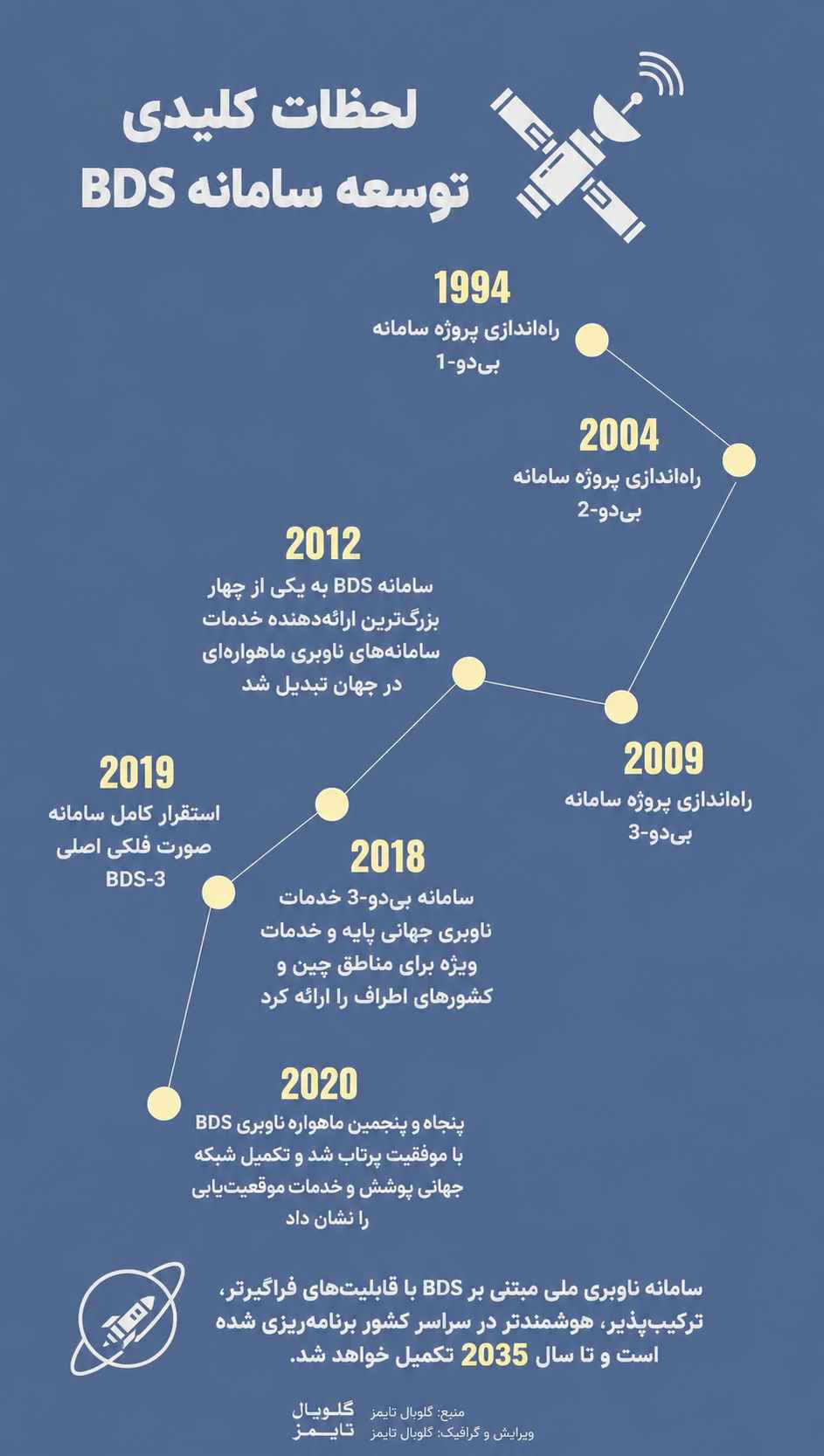

استراتژی توسعه بیدو بر اساس یک برنامه «سه‌گام» طراحی شده است که هر گام نشان‌دهنده جهشی در قابلیت‌های فنی و پوشش این منظومه بوده است.

[تصویر شماره ۲]

گام اول: بیدو-۱ (سیستم آزمایشی منطقه‌ای - ۲۰۰۰ تا ۲۰۰۳)

نخستین گام با پرتاب دو ماهواره در سال ۲۰۰۰ و تکمیل با ماهواره سوم در سال ۲۰۰۳ شکل گرفت. این سیستم که بر پایه فناوری «موقعیت‌یابی دوستاره» عمل می‌کرد، نیاز کاربران به ارسال سیگنال داشت و عمدتاً برای کاربردهای نظامی و امدادی در داخل چین طراحی شده بود.

مثال کاربردی در ژئوماتیک: هرچند نسل اول بیدو کاربرد مستقیمی در نقشه‌برداری حرفه‌ای نداشت، اما زیرساخت لازم برای توسعه نسخه‌های بعدی را فراهم کرد.

گام دوم: بیدو-۲ (سیستم منطقه‌ای آسیا-اقیانوسیه - ۲۰۰۴ تا ۲۰۱۲)

در این مرحله، سیستم به فناوری غیرفعال (Passive) مجهز شد که کاربران بدون نیاز به ارسال سیگنال، فقط با دریافت داده‌های ماهواره می‌توانستند موقعیت خود را محاسبه کنند. این تغییر اساسی، بیدو را به یک سیستم GNSS واقعی تبدیل کرد.

گام سوم: بیدو-۳ (سیستم جهانی - ۲۰۰۹ تا ۲۰۲۰)

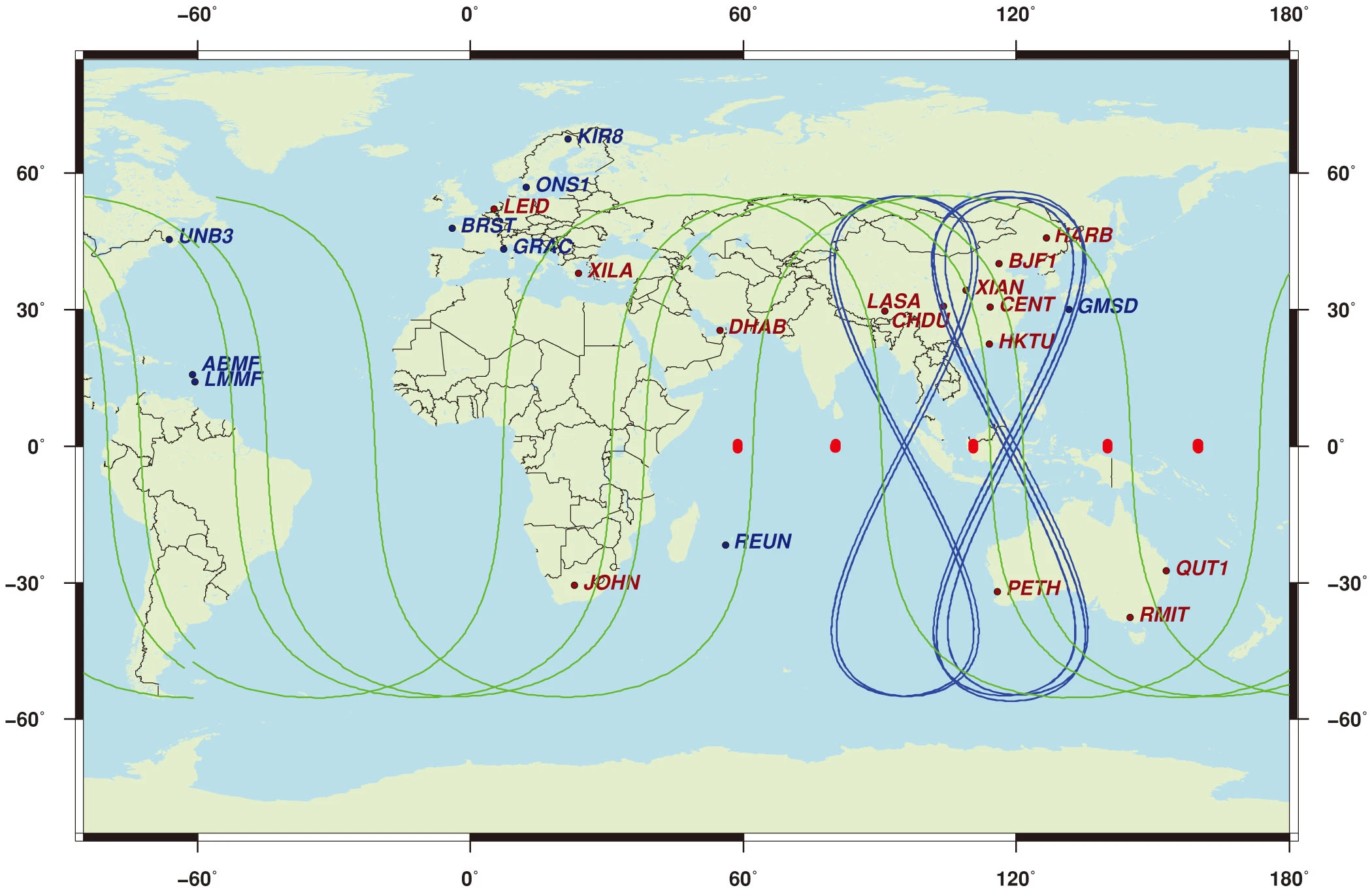

با تکمیل صورت‌فلکی ۳۵ ماهواره‌ای (شامل ۲۴ ماهواره مدار متوسط MEO، ۶ ماهواره مدار IGSO و ۳ ماهواره مدار GEO)، بیدو به پوشش جهانی دست یافت. ارزش صنعت بیدو در چین در سال ۲۰۲۴ به حدود ۵۷۶ میلیارد یوان (حدود ۸۳ میلیارد دلار) رسیده است.

---

ساختار فنی منظومه بیدو

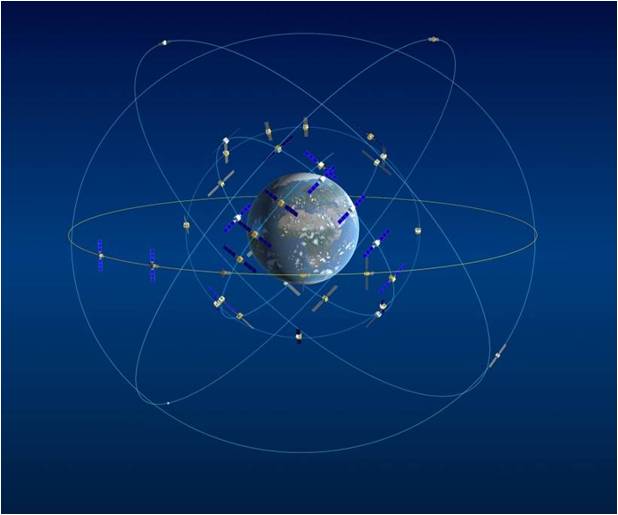

صورت‌فلکی ترکیبی (Hybrid Constellation)

یکی از ویژگی‌های متمایز بیدو، استفاده از سه نوع مدار مختلف است:

[تصویر شماره ۳]

این ترکیب به بیدو امکان می‌دهد که در محیط‌های شهری با ساختمان‌های بلند و مناطق کوهستانی که سیگنال‌های GPS با مشکل مواجه می‌شوند، عملکرد بهتری داشته باشد.

دقت موقعیت‌یابی و تکنیک‌های افزایش دقت

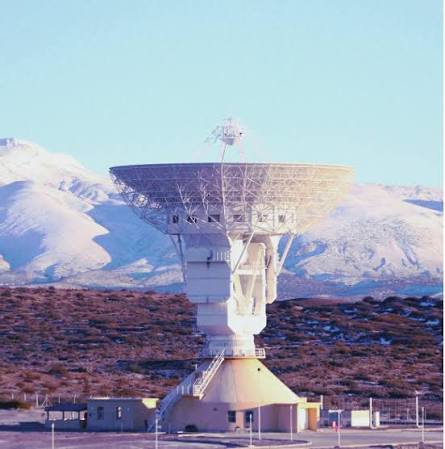

بیدو با بهره‌گیری از شبکه‌ای از ۶,۰۰۰ ایستگاه زمینی تقویتی در سراسر جهان، خدماتی با دقت‌های مختلف ارائه می‌دهد:

• دقت استاندارد (Open Service): حدود ۲.۵ متر در سطح جهانی
• دقت با تقویت SBAS: کمتر از ۱ متر در منطقه آسیا-اقیانوسیه
• دقت با RTK و ایستگاه‌های زمینی: تا سطح سانتی‌متر (در کاربردهای تخصصی)

نکته فنی: در پروژه‌های مانیتورینگ تغییر شکل (Deformation Monitoring)، دقت بیدو با استفاده از تکنیک‌های پردازش داده مانند فیلتر کالمن و تصحیح خطای چندمسیره (Multipath)، به طور قابل توجهی افزایش می‌یابد. تحقیقات نشان داده است که در محیط‌های کوهستانی، استفاده از سیگنال‌های تصحیح‌شده بیدو می‌تواند دقت موقعیت‌یابی را بین ۵۳ تا ۶۶ درصد بهبود بخشد.

---

کاربردهای بیدو در ژئوماتیک و نقشه‌برداری

[تصویر شماره ۴]

۱. مانیتورینگ تغییر شکل و پایداری سازه‌ها

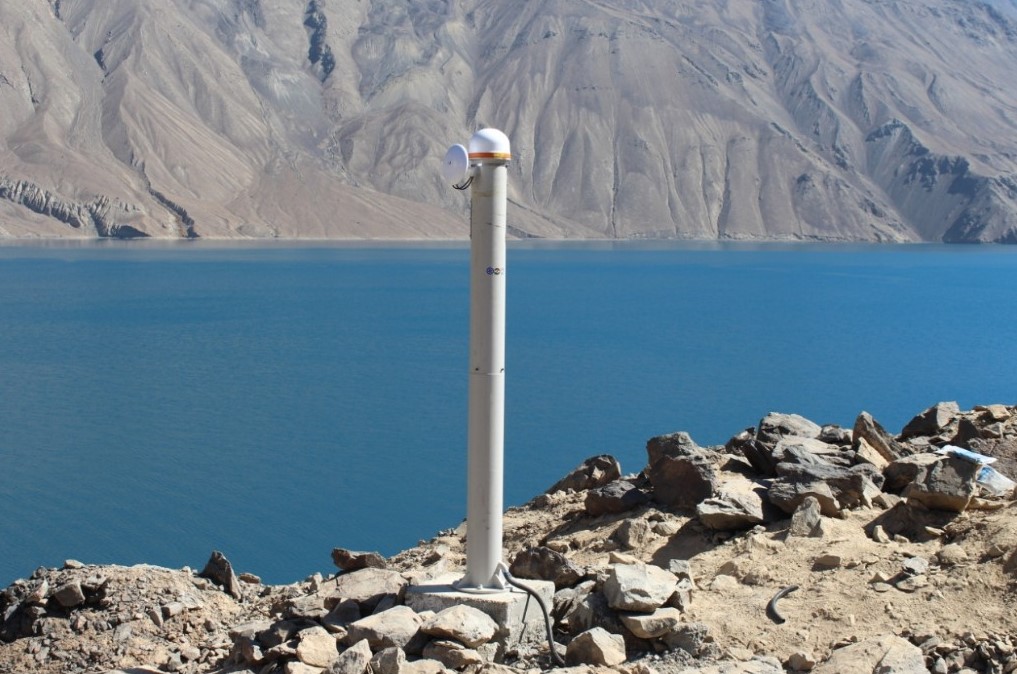

یکی از مهم‌ترین کاربردهای بیدو در حوزه ژئوماتیک، پایش تغییر شکل (Deformation Monitoring) در پروژه‌های عمرانی و معدنی است.

[تصویر شماره ۵]

مثال واقعی: مانیتورینگ شیب‌های جاده‌ای

در پژوهشی که بر روی بهبود دقت مانیتورینگ شیب‌های جاده‌ای با استفاده از بیدو انجام شد، نتایج زیر حاصل گردید:

• دقت موقعیت‌یابی در مناطق کوهستانی و دره‌ها پس از اعمال تصحیحات، ۵۳ تا ۶۶ درصد بهبود یافت
• دقت مانیتورینگ تغییر شکل بین ۵۰ تا ۶۰ درصد افزایش پیدا کرد
• با استفاده از بهینه‌سازی فیلتر کالمن و تکنیک‌های تلفیق داده، دقت موقعیت‌یابی نهایی ۷۱ درصد و دقت مانیتورینگ تغییر شکل ۶۶٫۸ درصد بهبود یافت

نکته کاربردی: برای پروژه‌های مانیتورینگ تونل‌ها، سدها و شیب‌های خاکی، ترکیب بیدو با سایر سنسورها مانند شتاب‌سنج‌ها و اینرسی‌سنج‌ها (IMU) نتایج بسیار دقیق‌تری ارائه می‌دهد.

---

۲. پایش هوشمند پروژه‌های عمرانی

در پروژه‌های بزرگ عمرانی، بیدو به عنوان ستون فقرات سیستم‌های مدیریت هوشمند عمل می‌کند.

مثال واقعی: پروژه ترمینال ۲ فرودگاه کونمینگ

در این پروژه بزرگ در ارتفاعات چین، سیستمی مبتنی بر بیدو برای پایش لحظه‌ای تجهیزات، نیروی انسانی و عوامل محیطی پیاده‌سازی شد:

• افزایش ایمنی جرثقیل‌های برجی: ۳۷٪ بهبود
• کاهش حوادث ایمنی در محل پروژه: ۴۸٪ کاهش
• کاهش خطای انحراف قالب‌ها: ۵۰٪ بهبود
• کاهش خطای پشتیبانی گودال‌های خاکی: ۶۰٪ بهبود
• کاهش زمان بازرسی اضطراری: ۷۵٪ کاهش

[تصویر شماره ۶]

---

۳. فنس‌های الکترونیکی سه‌بعدی ایمنی (3D Safety E-Fence)

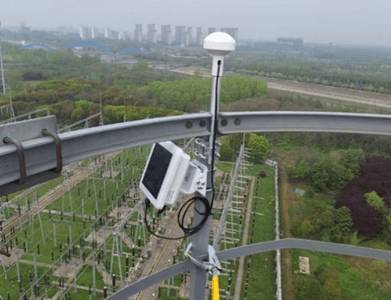

در پروژه‌های تأسیساتی و نیروگاهی، بیدو با ترکیب با LiDAR برای ایجاد فنس‌های ایمنی سه‌بعدی استفاده می‌شود.

کاربرد در پروژه‌های پست‌های برق

در این کاربرد، سیستم به شرح زیر عمل می‌کند:

1. برداشت داده با LiDAR: اسکن سه‌بعدی از محیط و استخراج نقاط کلیدی
2. نصب سنسورهای ترکیبی بر روی جرثقیل: تلفیق موقعیت‌یابی بیدو با سیستم ناوبری اینرسی (INS)
3. محاسبه فاصله سه‌بعدی: پایش لحظه‌ای فاصله بین بازوی جرثقیل و تأسیسات حساس

نکته تخصصی: این فناوری برای پروژه‌های نصب تجهیزات سنگین در فضاهای محدود شهری و صنعتی بسیار کاربرد دارد و با دقت سانتی‌متری از برخورد و حوادث جلوگیری می‌کند.

---

۴. کشاورزی دقیق و ماشین‌آلات خودران

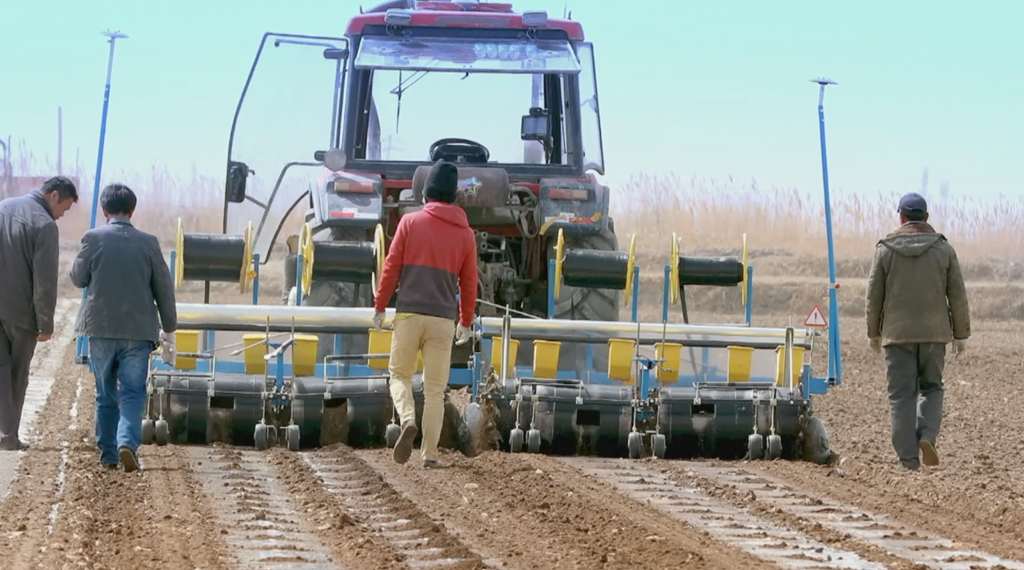

در حوزه کشاورزی دقیق، بیدو نقش کلیدی در هدایت خودکار تراکتورها و کمباین‌ها ایفا می‌کند.

[تصویر شماره ۷]

مثال واقعی: سیستم هدایت کشاورزی با RTK-BDS/INS

سیستمی که ترکیبی از بیدو با RTK (سیستم تصحیح هم‌زمان) و سیستم ناوبری اینرسی را به کار می‌گیرد، نتایج زیر را ارائه می‌دهد:

---

۵. بازرسی خطوط انتقال نیرو با پهپاد

یکی دیگر از کاربردهای مهم بیدو، ناوبری دقیق پهپادها برای بازرسی خطوط انتقال نیرو و تأسیسات انرژی است.

سیستم PPP-RTK مبتنی بر بیدو

در این سیستم، از الگوریتم‌های پیشرفته موقعیت‌یابی نقط‌ای دقیق هم‌زمان (PPP-RTK) برای دستیابی به دقت بالا در شرایط محیطی پیچیده استفاده می‌شود.

مزایای این سیستم:

• کاهش چشمگیر وابستگی به ایستگاه‌های زمینی
• دقت بالا در مناطق کوهستانی و دورافتاده
• کاهش زمان و هزینه بازرسی‌های خطوط برق

---

استانداردهای بین‌المللی و قابلیت هم‌کاری

منظومه بیدو به عنوان یکی از چهار سیستم GNSS اصلی جهان، با استانداردهای بین‌المللی زیر هم‌کاری دارد:

• استاندارد RTCM (Radio Technical Commission for Maritime Services): برای تبادل داده‌های تصحیح
• استاندارد NMEA (National Marine Electronics Association): برای خروجی داده‌های موقعیت‌یابی
• پروتکل SP3 (Standard Product-3): برای داده‌های دقیق مداری

بیدو همچنین با سایر سیستم‌های GNSS (GPS، GLONASS، گالیله) قابلیت هم‌کاری (Interoperability) دارد و گیرنده‌های چندسیستمه (Multi-GNSS) می‌توانند از سیگنال‌های آن به همراه سایر سیستم‌ها استفاده کنند.

---

مقایسه بیدو با سایر سیستم‌های GNSS

---

چشم‌انداز آینده: نسل بعدی بیدو و برنامه ۲۰۳۵

چین برنامه‌های بلندپروازانه‌ای برای نسل بعدی منظومه بیدو تدوین کرده است که در نوامبر ۲۰۲۴ و همزمان با سی‌امین سالگرد تأسیس این پروژه، رسماً رونمایی شد. برنامه «نسل بعدی بیدو» که افق تکمیل آن سال ۲۰۳۵ تعیین شده، جهشی عظیم در فناوری، عملکرد و دامنه خدمات این منظومه به شمار می‌رود.

[تصویر شماره ۸]

ویژگی‌های کلیدی نسل بعدی

نسل بعدی بیدو با شعار «دقیق و قابل‌اعتماد، دسترسی آسان، هوشمند، شبکه‌ای و منعطف» تعریف شده است و دارای چهار ویژگی اصلی خواهد بود:

1- بهینه‌سازی صورت‌فلکی و دقت بالاتر: صورت‌فلکی نسل آینده شامل ماهواره‌های مدار پایین (LEO) نیز خواهد شد تا یک صورت‌فلکی ترکیبی از مدارهای بالا، متوسط و پایین (HML) را شکل دهد. این کار باعث افزایش چشمگیر پوشش، مقاومت در برابر اختلال و دقت موقعیت‌یابی در سطح دسی‌متر خواهد شد.

2- سیستم زمینی یکپارچه و هوشمند: ایستگاه‌های زمینی به سیستمی یکپارچه و کارآمد تبدیل می‌شوند که امکان تخصیص پویای منابع، به‌اشتراک‌گذاری داده‌ها و تداوم عملیات را فراهم می‌کند.

3- پوشش فراگیر از سطح زمین تا فضا: این نسل خدمات خود را از سطح زمین و اقیانوس‌ها به فضاهای نزدیک (Near Space) و فضای عمیق (Deep Space) گسترش خواهد داد. برجسته‌ترین جنبه این برنامه، ایده ایجاد «سیستم ناوبری ماه کوچک» یا «ماه بیدو» (Lunar BeiDou) است.

4- تلفیق با فناوری‌های نوین: نسل بعدی بیدو، به‌طور کامل با فناوری‌هایی مانند هوش مصنوعی، محاسبات کوانتومی و اینترنت اشیا (IoT) تلفیق خواهد شد.

برنامه اجرایی زمان‌بندی شده

برنامه نسل بعدی بیدو بر اساس یک جدول زمانی دقیق تدوین شده است:

• تا سال ۲۰۲۵: اتمام مرحله «شکستن گره‌های کلیدی فناوری»
• حدود سال ۲۰۲۷: پرتاب ۳ ماهواره پیشگام برای انجام آزمایش‌های فنی جدید در مدار
• حدود سال ۲۰۲۹: آغاز پرتاب ماهواره‌های اصلی صورت‌فلکی نسل جدید
• سال ۲۰۳۵: تکمیل و بهره‌برداری کامل از سیستم نسل بعدی بیدو

---

سوالات متداول (FAQ)

۱. منظومه ناوبری بیدو چیست و چه تفاوتی با GPS دارد؟

بیدو سیستم ناوبری ماهواره‌ای چین است که با ۳۵ ماهواره در سه نوع مدار مختلف (GEO، IGSO و MEO) فعالیت می‌کند. تفاوت اصلی آن با GPS، وجود مدارهای GEO و IGSO برای پوشش بهتر مناطق خاص و همچنین قابلیت پیام‌رسانی دوطرفه است.

۲. دقت موقعیت‌یابی بیدو در پروژه‌های نقشه‌برداری چقدر است؟

دقت استاندارد بیدو حدود ۲.۵ متر است، اما با استفاده از سیستم‌های تقویتی (مانند SBAS و RTK)، دقت آن به سطح سانتی‌متر (کمتر از ۳ سانتی‌متر در شرایط ایده‌آل) می‌رسد.

۳. آیا بیدو با سایر سیستم‌های GNSS هم‌کاری دارد؟

بله، بیدو با GPS، GLONASS و گالیله قابلیت هم‌کاری (Interoperability) دارد و گیرنده‌های مدرن می‌توانند از ترکیب سیگنال‌های چندین سیستم برای افزایش دقت و قابلیت اطمینان استفاده کنند.

۴. کاربرد اصلی بیدو در پروژه‌های عمرانی چیست؟

مانیتورینگ تغییر شکل سازه‌ها (سدها، تونل‌ها، شیب‌های خاکی)، پایش جرثقیل‌ها و تجهیزات سنگین با فنس‌های ایمنی سه‌بعدی، و مدیریت هوشمند پروژه‌های بزرگ عمرانی.

۵. آیا بیدو برای پایش بلایای طبیعی کاربرد دارد؟

بله، به دلیل قابلیت پیام‌رسانی دوطرفه، بیدو در شرایطی که شبکه‌های مخابراتی مختل می‌شوند (مانند زلزله و سیل) برای ارسال داده‌های موقعیت و پیام‌های اضطراری بسیار کاربردی است.

۶. برای استفاده از بیدو در ایران چه تجهیزاتی نیاز است؟

گیرنده‌های GNSS چندسیستمه (Multi-GNSS) که از باندهای فرکانسی بیدو پشتیبانی کنند (به ویژه باندهای B1، B2 و B3). اکثر گیرنده‌های مدرن نقشه‌برداری از بیدو پشتیبانی می‌کنند.

۷. نسل بعدی بیدو چه زمانی تکمیل می‌شود؟

بر اساس برنامه رسمی اعلام‌شده، نسل بعدی منظومه بیدو تا سال ۲۰۳۵ تکمیل و به بهره‌برداری کامل خواهد رسید.

۸. آیا بیدو در استانداردهای بین‌المللی هوانوردی و دریانوردی پذیرفته شده است؟

بله، بیدو به‌عنوان یکی از تأمین‌کنندگان اصلی سرویس ناوبری در سازمان بین‌المللی هوانوردی غیرنظامی (ایکائو) و سازمان بین‌المللی دریانوردی (آیمو) به رسمیت شناخته شده است.

---

جمع‌بندی

منظومه ناوبری بیدو با ساختار ترکیبی منحصربه‌فرد، قابلیت‌های پیشرفته و پوشش جهانی، به یکی از ابزارهای کلیدی در حوزه ژئوماتیک و نقشه‌برداری تبدیل شده است. دقت بالای این سیستم، به ویژه با بهره‌گیری از شبکه گسترده ایستگاه‌های تقویتی زمینی، آن را برای کاربردهای حساسی مانند مانیتورینگ تغییر شکل، پایش پروژه‌های عمرانی و کشاورزی دقیق به گزینه‌ای قدرتمند تبدیل کرده است.

برای متخصصان و شرکت‌های فعال در حوزه نقشه‌برداری و ژئوماتیک، آشنایی با قابلیت‌های بیدو و بهره‌گیری از آن در کنار سایر سیستم‌های GNSS، می‌تواند دقت، سرعت و قابلیت اطمینان پروژه‌ها را به طور قابل توجهی افزایش دهد.

نسل بعدی این منظومه با افق ۲۰۳۵، چشم‌اندازی فراتر از زمین را ترسیم کرده و قرار است با بهره‌گیری از مدارهای پایین (LEO)، هوش مصنوعی و پوشش فضایی تا مدار ماه، تحولی عظیم در صنعت ناوبری و موقعیت‌یابی ایجاد کند.

---
