مقدمه
در ۴ سپتامبر ۲۰۲۶، مجمع عمومی سازمان ملل متحد پیشنویس قطعنامه A/80/L.104 با عنوان «اصلاح نقشه: بازتعادل بازنمایی کارتوگرافی جهانی و ترویج بازنمایی عادلانه مناطق جهان، بهویژه آفریقا» را با ۱۶۴ رأی موافق، ۱ مخالف و ۶ ممتنع به تصویب رساند. سازمان ملل نیز در ۸ سپتامبر ۲۰۲۶ رسماً این تصمیم را اطلاعرسانی کرد.
این قطعنامه که عمدتاً جنبه نمادین و آموزشی دارد، کشورها، نهادهای بینالمللی، رسانهها و مراکز آموزشی را به گسترش استفاده از سیستمهای تصویر هممساحت (Equal-Area Projections) در نقشههای جهانی تشویق میکند. در این میان، سیستم Equal Earth که در سال ۲۰۱۸ توسط Bojan Šavrič، Tom Patterson و Bernhard Jenny طراحی شد، بهعنوان یکی از گزینههای شاخص مطرح شده است. با این حال، نمایندگان کانادا، استرالیا و نیوزیلند تصریح کردند که قطعنامه یک روش واحد برای ترسیم نقشهها تجویز نمیکند و هر Projection برای هدف خاصی مناسب است. هند نیز صریحاً اعلام کرد که برداشت آن از قطعنامه، حمایت از Equal-Area Projections بهطور کلی است، نه تأیید انحصاری Equal Earth.
اما این قطعنامه چه تأثیری بر صنعت ژئوماتیک، GIS، نقشهبرداری و پروژههای مهندسی دارد؟ آیا باید سیستمهای تصویر پروژههای خود را تغییر دهیم؟ در این مقاله از وبلاگ تخصصی سپهر پایش مکان نگار (SPM GEO)، بهعنوان یک کارشناس ارشد ژئوماتیک، بهصورت کاملاً فنی و علمی به این پرسشها پاسخ میدهیم.

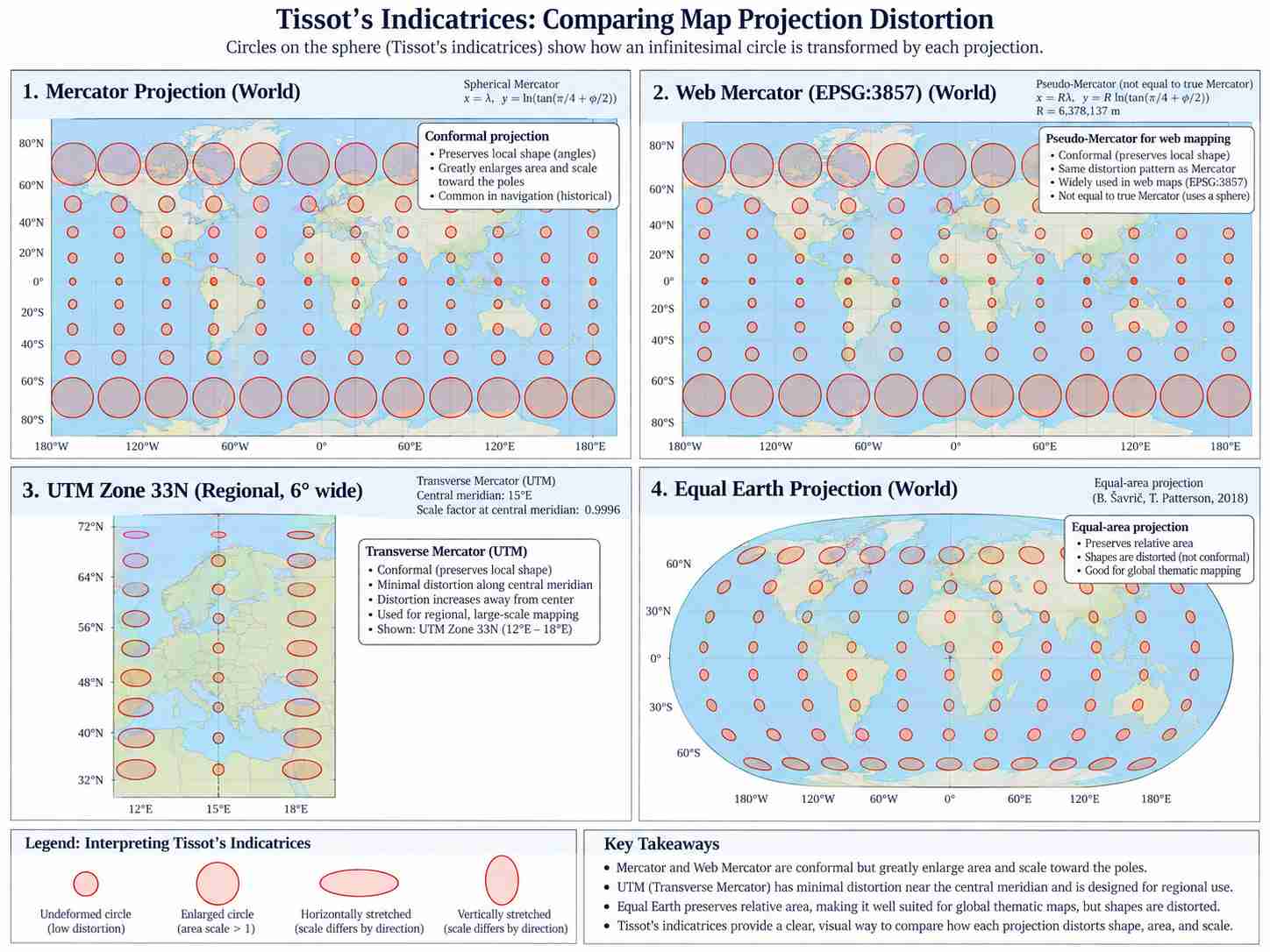

۱. چرا هیچ نقشه مسطحی بدون اعوجاج نیست؟ اصل بنیادی سیستمهای تصویر
پیش از هر چیز، باید یک اصل اساسی را درک کنیم:
هیچ سیستم تصویر مسطحی نمیتواند همزمان مساحت (Area)، فاصله (Distance)، جهت (Direction)، زاویه (Angle) و شکل (Shape) را در سراسر کره زمین بدون اعوجاج حفظ کند.
این محدودیت ریاضی-هندسی را میتوان از منظر هندسه دیفرانسیل و قضیه برجسته گاوس (Theorema Egregium) توضیح داد: سطحی با انحنای گاوسی غیرصفر (مانند کره) را نمیتوان بدون تغییر خواص متریک به صفحه منتقل کرد. هر سیستم تصویر (Projection) با توجه به هدف نقشه طراحی میشود و برخی ویژگیها را حفظ و برخی را فدا میکند.
بهعنوان مثال:
- سیستمهای همشکل (Conformal): زاویه و شکل موضعی را حفظ میکنند (مانند Mercator و UTM).
- سیستمهای هممساحت (Equal-Area): مساحت را حفظ میکنند (مانند Equal Earth و Albers).
- سیستمهای همفاصله (Equidistant): برخی فاصلهها را از یک یا چند نقطه، یا در امتداد خطوط مشخص، بدون اعوجاج حفظ میکنند؛ اما هیچ Projection مسطحی نمیتواند فاصله بین همه نقاط را همزمان حفظ کند.
- سیستمهای جهتی (Azimuthal): جهت را از یک نقطه مرکزی حفظ میکنند.
هیچکدام از این سیستمها «درست» یا «غلط» مطلق نیستند. انتخاب صحیح، وابسته به کاربرد و مقیاس نقشه است.
۲. Mercator؛ پیشینه، عملکرد و فرمول اعوجاج
۲.۱ Mercator چگونه کار میکند؟
سیستم تصویر Mercator در سال ۱۵۶۹ توسط جراردوس مرکاتور برای ناوبری دریایی طراحی شد. این سیستم از نوع همشکل (Conformal) است، یعنی:
- زاویهها را در مقیاس موضعی حفظ میکند.
- خطوط Loxodrome (یا Rhumb Line) که با زاویه ثابت از نصفالنهارها عبور میکنند، بهصورت خط مستقیم نمایش داده میشوند.
- این ویژگی برای دریانوردی با قطبنما بسیار ارزشمند بود.
اما هزینه این دقت جهتی، افزایش شدید مقیاس (Scale Distortion) با افزایش عرض جغرافیایی است.
۲.۲ فرمول اعوجاج در Mercator
در مدل کروی Mercator، ضریب مقیاس در عرض جغرافیایی () برابر است با:
و اعوجاج مساحت بهصورت مجذور آن محاسبه میشود:
نتیجه: در عرضهای نزدیک به استوا ()، اعوجاج حداقل است. اما در عرضهای بالا، اعوجاج بهشدت افزایش مییابد. برای مثال، در عرض جغرافیایی ۷۲ درجه شمالی، ضریب مقیاس موضعی Mercator حدود ۳٫۲۴ و ضریب مساحت موضعی حدود ۱۰٫۵ است.
بههمین دلیل، در نقشه Mercator، مناطق واقع در عرضهای بالا با ضریب بسیار بیشتری بزرگنمایی میشوند؛ در نتیجه آفریقا در مقایسه با گرینلند، کانادا، روسیه و شمال اروپا بهطور نامتناسب کوچک به نظر میرسد. سازمان ملل نیز در اطلاعرسانی خود یادآوری میکند که مساحت آفریقا تقریباً ۱۴ برابر گرینلند است.

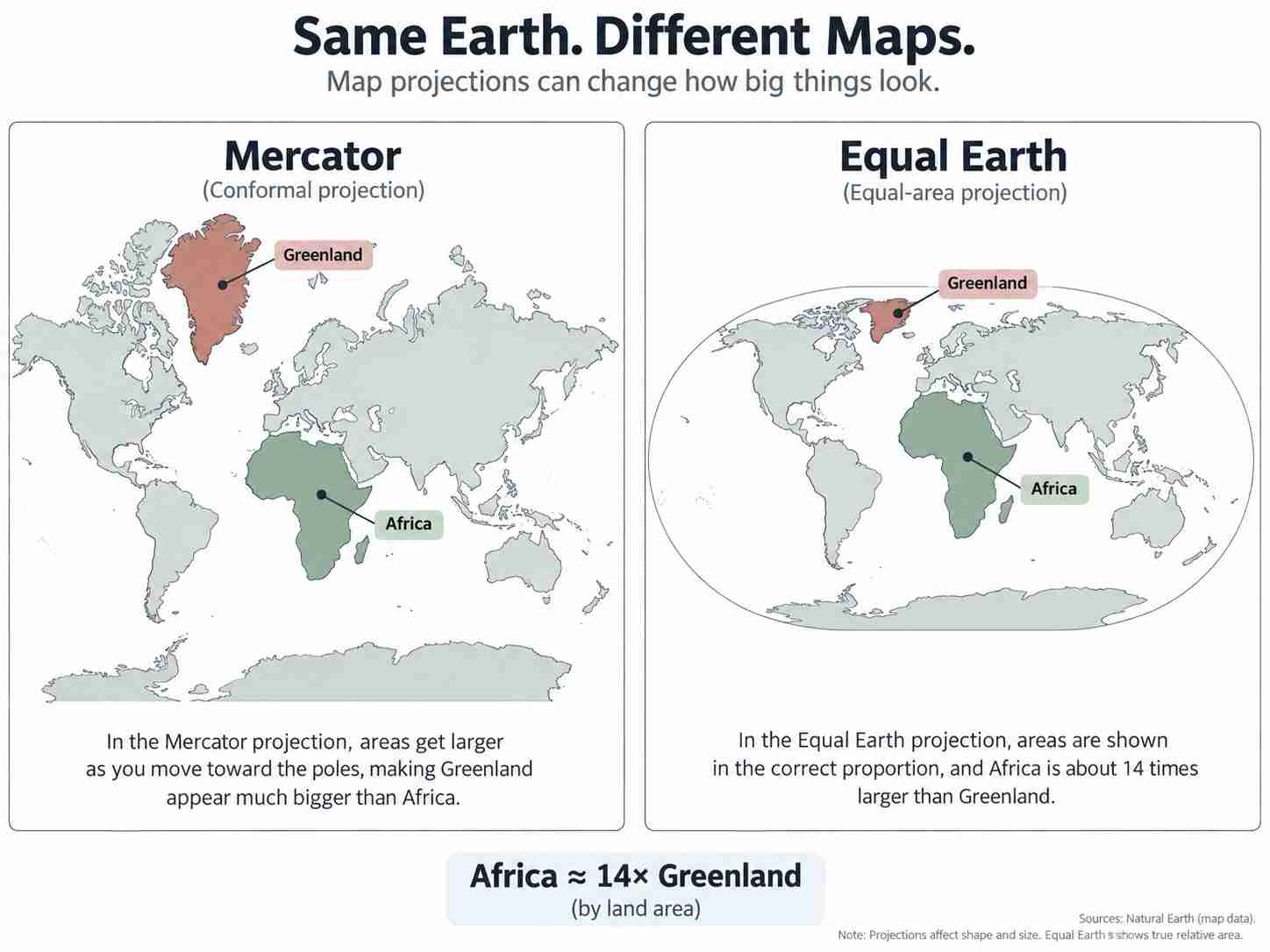

۳. Equal Earth؛ سیستم هممساحت برای نقشههای جهانی
سیستم تصویر Equal Earth که در سال ۲۰۱۸ توسط Bojan Šavrič، Tom Patterson و Bernhard Jenny طراحی شد، از نوع هممساحت (Equal-Area) است و هدف اصلی آن، نمایش دقیق مساحت قارهها در نقشههای جهانی است.
۳.۱ مشخصات فنی Equal Earth (EPSG:8857)
طبق تعریف رسمی در پایگاه EPSG، کد EPSG:8857 برای WGS 84 / Equal Earth Greenwich با Scope زیر تعریف شده است:
Very small scale equal-area mapping – Europe-Africa-centred.
همچنین در مستندات PROJ (کتابخانه مرجع تبدیلهای مکانی) آمده است:
Equal Earth is intended for making world maps.
۳.۲ مزایا و محدودیتهای Equal Earth
| ویژگی | توضیح |
|---|---|
| نوع | هممساحت (Equal-Area) |
| حفظ مساحت | بله (نسبت مساحتها دقیق است) |
| حفظ زاویه | خیر (زاویهها تغییر میکنند) |
| حفظ شکل | خیر (شکل قارهها تغییر میکند) |
| حفظ فاصله | خیر |
| حفظ جهت | خیر |
| کاربرد اصلی | نقشههای جهانی، اطلسها، نمایش توزیع آماری |
| کاربرد در نقشهبرداری مهندسی دقیق | معمولاً نامناسب |
نکته کلیدی: Equal Earth مساحت را حفظ میکند، اما مانند هر سیستم تصویر مسطح دیگری، ناگزیر در شکل، فاصله، زاویه یا جهت اعوجاج ایجاد میکند.
بنابراین، استفاده از Equal Earth برای پروژههای مهندسی، کاداستر، معدن یا نقشهبرداری شهری که نیاز به دقت در فاصله، زاویه و مختصات محلی دارند، معمولاً نامناسب است.
۴. جدول مقایسه چهار سیستم تصویر اصلی
| ویژگی | Mercator | Web Mercator (EPSG:3857) | UTM (EPSG:326xx / 327xx) | Equal Earth (EPSG:8857) |
|---|---|---|---|---|
| نوع | همشکل (Conformal) | Pseudo-Mercator (کروی) | همشکل (Transverse Mercator) | هممساحت (Equal-Area) |
| حفظ زاویه | ✅ همشکل | ⚠️ مناسب نمایش وب؛ از نظر ژئودتیکی معادل Mercator بیضوی نیست | ✅ همشکل | ❌ |
| حفظ مساحت | ❌ | ❌ | ❌ | ✅ |
| حفظ فاصله | ❌ | ❌ | ❌؛ اعوجاج کنترلشده | ❌ |
| Scale Factor | تابع عرض جغرافیایی | تابع عرض جغرافیایی | k₀ = 0.9996 روی Central Meridian | مقیاس خطی موضعی جهتوابسته است؛ Equal-Area بودن به معنی حفظ فاصله یا Scale خطی نیست |
| کاربرد اصلی | ناوبری / کارتوگرافی | Web Mapping | نقشهبرداری منطقهای | نقشههای جهانی هممساحت |
نکته فنی مهم:
- UTM در نیمکره شمالی با کدهای EPSG:326xx و در نیمکره جنوبی با EPSG:327xx شناسایی میشود.
- Web Mercator (EPSG:3857) یک Pseudo-Mercator است که از روابط کروی استفاده میکند و نباید برای محاسبات دقیق ژئودتیکی فاصله، مساحت یا Scale مورد استفاده قرار گیرد. نسبت به World Mercator بیضوی، تا حدود ۰٫۷٪ اختلاف Scale گزارش شده است.
۵. قطعنامه سازمان ملل چه چیزی را تغییر میدهد و چه چیزی را تغییر نمیدهد؟
۵.۱ آنچه تغییر میکند:
- نقشههای جهانی رسانهها و اطلسها: تشویق به استفاده از سیستمهای هممساحت برای نمایش دقیقتر مساحت قارهها.
- آموزش نقشهنگاری: تأکید بر آموزش محدودیتهای Mercator و معرفی گزینههای جایگزین.
- آگاهی عمومی: افزایش درک عمومی از تحریفهای نقشههای سنتی.
۵.۲ آنچه تغییر نمیکند:
- پروژههای مهندسی و نقشهبرداری دقیق: UTM و سیستمهای مختصات ملی، محلی یا مهندسی، بسته به ضوابط کشور و مشخصات پروژه، همچنان از گزینههای اصلی برای نقشهبرداری دقیق هستند.
- زیرساخت وبمپ: Google Maps، OpenStreetMap و اکثر سرویسهای Tile-based همچنان از Web Mercator (EPSG:3857) استفاده میکنند. مستندات Google Maps JavaScript API که در ۱ سپتامبر ۲۰۲۶ بهروزرسانی شده، همچنان تبدیل Lat/Lon به World Coordinates را با Mercator انجام میدهد.
- GNSS و برداشت میدانی: خود مشاهدات خام GNSS تحت تأثیر Projection نیستند. مختصات حاصل از پردازش در یک Reference Frame مشخص بیان میشوند و سپس در صورت نیاز به Projected CRS تبدیل میشوند.
- LiDAR و SLAM: فرآیند اندازهگیری اولیه وابسته به Projection نیست، اما Point Cloud یا Trajectory ژئورفرنسشده برای استفاده در GIS و عملیات مهندسی نیازمند CRS مناسب است.
۶. تأثیر بر GNSS، LiDAR، SLAM و GIS؛ تفکیک برداشت، نمایش و تحلیل
یکی از مهمترین نکات فنی که باید بهدرستی درک شود، تفاوت بین سیستم مرجع (Reference Frame)، سیستم تصویر (Projection) و کاربرد داده است.

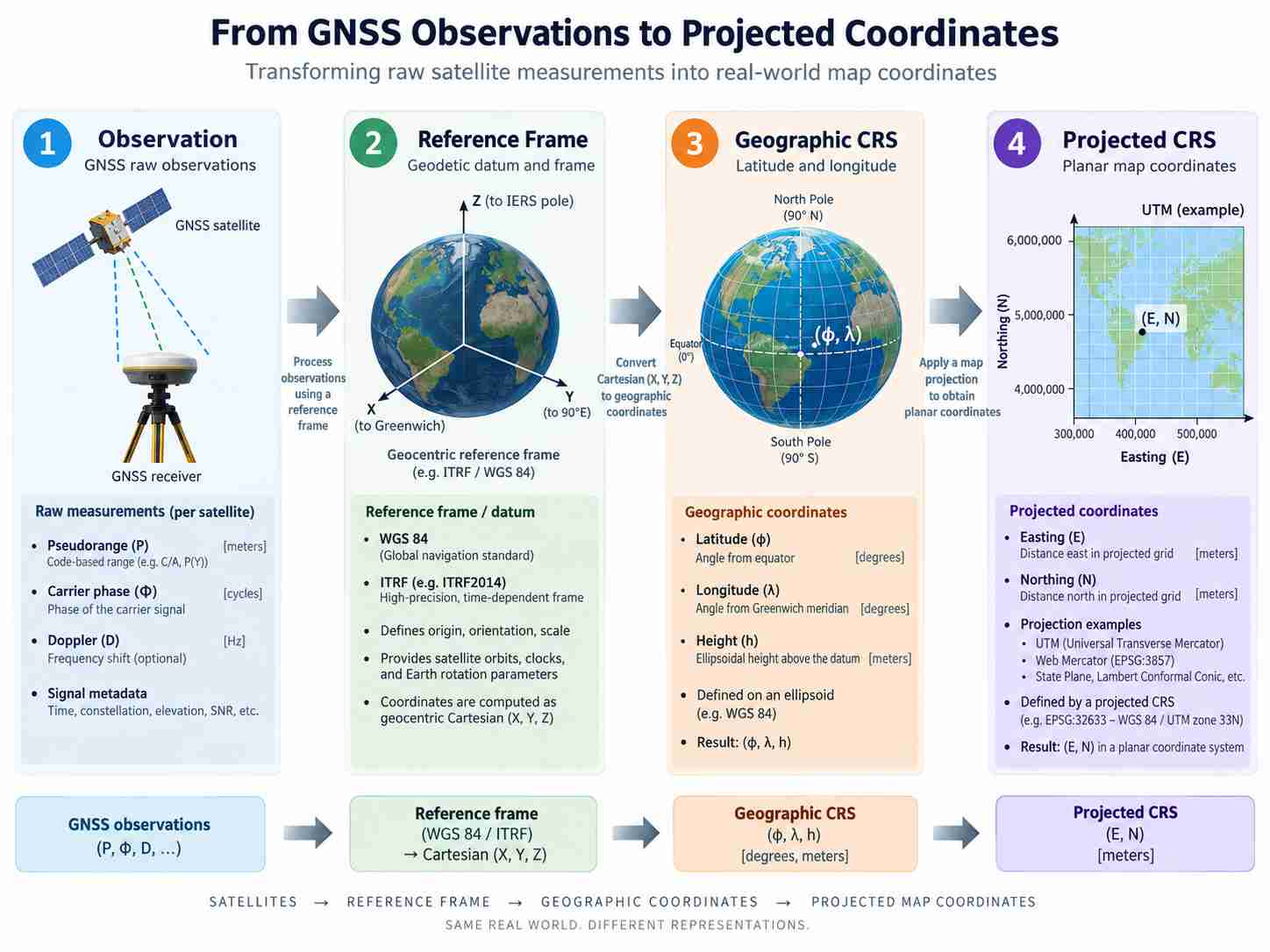

۶.۱ زنجیره داده در ژئوماتیک
1.برداشت (Observation):
- GNSS: گیرنده مشاهداتی مانند Pseudorange و Carrier Phase ثبت میکند. این مشاهدات با استفاده از اطلاعات مدار، ساعت و مدلهای تصحیح پردازش میشوند و مختصات نهایی در یک Reference Frame مشخص مانند realization مناسب WGS 84 یا ITRF بیان میشود.
- LiDAR: اندازهگیری اولیه بر پایه Range، Scan Angle و زمان انجام میشود؛ اما Point Cloud ژئورفرنسشده برای ورود به GIS یا پروژه مهندسی نیازمند تعریف CRS افقی و در بسیاری از کاربردها Vertical CRS/Datum است. بنابراین Raw measurement ≠ Georeferenced point cloud.
- SLAM: ساخت Trajectory و Map در یک سیستم مختصات محلی.
2.پردازش (Processing):
- تعیین مختصات در یک سیستم مرجع جغرافیایی (Geographic CRS) مانند WGS84 (طول و عرض جغرافیایی).
3.نمایش و تحلیل (Visualization & Analysis):
- تبدیل به سیستم تصویر مسطح (Projected CRS) مانند UTM، Web Mercator یا Equal Earth برای نمایش روی نقشه، محاسبه مساحت، فاصله، یا تحلیلهای مکانی.
۶.۲ نتیجه کلیدی:
تغییر سیستم تصویر نقشه جهان، هیچ تغییری در مشاهدات خام GNSS، LiDAR یا SLAM ایجاد نمیکند. مختصات حاصل از پردازش ابتدا در یک چارچوب مرجع ژئودتیکی تعیین میشوند و در مرحله بعد، در صورت نیاز برای نمایش یا عملیات مهندسی، به یک Projected CRS تبدیل میشوند.
بنابراین، تنها لایه نمایش و تحلیل کارتوگرافیک در مقیاس جهانی ممکن است تحت تأثیر قرار گیرد.
۷. چرا Equal Earth جایگزین UTM در پروژههای مهندسی نیست؟
این مهمترین اصلاح فنی مقاله است.
Equal Earth برای نقشهبرداری مهندسی، کاداستر، معدن یا پروژههای عمرانی طراحی نشده است.
Scope رسمی EPSG:8857 صراحتاً میگوید: «Very small scale equal-area mapping».
۷.۱ معیارهای انتخاب CRS در پروژههای مهندسی
برای یک پروژه مهندسی، انتخاب سیستم تصویر بر اساس عوامل زیر تعیین میشود:
- موقعیت جغرافیایی پروژه (عرض و طول)
- وسعت منطقه (چند کیلومتر یا چند صد کیلومتر)
- جهت کشیدگی محدوده (شمالی-جنوبی یا شرقی-غربی)
- نوع محاسبات مورد نیاز (فاصله، مساحت، حجم، زاویه)
- دقت مورد نیاز (سانتیمتر، متر یا کیلومتر)
- سیستم مختصات ملی یا محلی (در صورت وجود)
- Ground-to-Grid Distortion (میزان انحراف فاصله روی نقشه نسبت به زمین)
۷.۲ راهنمای انتخاب CRS برای پروژههای مختلف
| نوع پروژه | CRS / Projection پیشنهادی | دلیل |
|---|---|---|
| معدن کوچک (داخل یک UTM Zone) | UTM، مشروط به بررسی Grid Scale | کاهش و کنترل اعوجاج خطی و مساحتی در محدوده مناسب Zone |
| معدن بزرگ یا پروژه با دقت بالا | Custom Transverse Mercator / Local Engineering Grid پس از Distortion Analysis | کاهش اعوجاج متناسب با موقعیت و وسعت |
| پروژه خطی طولانی | Custom TM/LCC یا سیستم مهندسی متناسب با مسیر | کاهش اعوجاج در طول مسیر |
| تحلیل مساحت منطقهای (استانی/کشوری) | Albers Equal Area | حفظ مساحت در وسعت منطقهای |
| نقشه موضوعی/آماری جهانی که مقایسه مساحت مهم است | Equal Earth یا سایر Equal-Area Projections | حفظ نسبت مساحتها |
| نقشه مرجع عمومی جهان | Robinson / Winkel Tripel | توازن بصری میان انواع اعوجاج |
نتیجه: برای یک معدن محلی، استفاده از Equal Earth انتخاب نامناسبی است. UTM یا یک سیستم مختصات محلی/ملی با در نظر گرفتن Ground-to-Grid Distortion، گزینههای بسیار مناسبتری هستند.
۸. مثال عملی در QGIS/ArcGIS برای مقایسه اعوجاج مساحت
برای درک بهتر تفاوت سیستمهای تصویر، یک مثال عملی را مرور میکنیم:
سناریو:
فرض کنید یک محدوده معدنی بهوسعت ۱۰۰ کیلومتر مربع با مرکز تقریبی 60°N, 27°E (نزدیک به Central Meridian منطقه UTM 35N) دارید.
مراحل در QGIS:
- یک Polygon مرجع در Geographic CRS (WGS84) ایجاد کنید و مساحت ژئودتیکی آن را بهعنوان Reference Area تعیین کنید.
- برای مقایسه دقیق، مرز Polygon را پیش از Reprojection به تعداد کافی Vertex تقسیم (Densify) کنید تا خطای ناشی از تقریب اضلاع بین رأسها با اعوجاج خود Projection اشتباه نشود.
- Polygon را به سه سیستم مختلف Reproject کنید:
- Web Mercator (EPSG:3857)
- UTM Zone 35N (EPSG:32635)
- Equal Earth (EPSG:8857)
- مساحت Planimetric / Layer CRS هر لایه را با تابع
area(@geometry)یا ابزار Add Geometry Attributes با گزینه Layer CRS محاسبه کنید. - نتایج را با Reference Area مقایسه کنید.
نکته: از تابع
$areaاستفاده نکنید، زیرا این تابع تنظیمات Ellipsoid پروژه را رعایت میکند و ممکن است نتایج مشابهی نشان دهد. برای مشاهده اعوجاج Projection، باید مساحت Planimetric محاسبه شود. مستندات QGIS تأیید میکند کهarea()همواره Planimetric و در SRS هندسه محاسبه میشود، در حالی که$areaتنظیم Ellipsoid پروژه را رعایت میکند. ابزار Add Geometry Attributes نیز گزینه Layer CRS را دارد.
نتیجه مشاهدهشده:
- Web Mercator: در تقریب موضعی مدل کروی Web Mercator در 60°N، Scale Factor حدود ۲ و Area Scale حدود ۴ است؛ بنابراین مساحت Planimetric محلی تقریباً چهار برابر مقدار واقعی محاسبه میشود (حدود ۳۰۰٪ بزرگنمایی اضافه).
- UTM: در این مثال که محدوده نزدیک نصفالنهار مرکزی Zone 35N قرار دارد، اعوجاج UTM بسیار کوچک است. با این حال میزان خطا در سراسر یک Zone ثابت نیست و با فاصله از Central Meridian تغییر میکند.
- Equal Earth: مساحت Planimetric را مطابق خاصیت Equal-Area و در محدوده دقت عددی محاسبات حفظ میکند.
جمعبندی مثال:
اگر هدف نمایش یا مقایسه مساحت عوارض در یک نقشه جهانی باشد، Equal Earth انتخاب مناسبی است. اما برای محاسبه دقیق مساحت یک محدوده معدنی محلی، میتوان از محاسبات ژئودتیکی/بیضوی یا CRS منطقهای مناسب استفاده کرد. برای طراحی، پیادهسازی، فاصله، زاویه و حجم نیز UTM یا یک Engineering CRS مناسبتر است.
۹. سوالات متداول تخصصی (FAQ)
۱. آیا قطعنامه سازمان ملل الزامآور است؟
خیر. این قطعنامه جنبه توصیهای و تشویقی دارد و هیچ کشور یا نهادی را به استفاده از سیستم خاصی ملزم نمیکند. نمایندگان کانادا، استرالیا و نیوزیلند نیز تصریح کردند که قطعنامه یک روش واحد برای ترسیم نقشهها تجویز نمیکند.
۲. آیا Google Maps به Equal Earth تغییر میکند؟
تا زمان نگارش این مقاله (سپتامبر ۲۰۲۶)، زیرساخت Tileهای Google Maps همچنان مبتنی بر Web Mercator (EPSG:3857) است و مستندات فعلی API که در ۱ سپتامبر ۲۰۲۶ بهروزرسانی شده، همین را تأیید میکند. درباره تغییر سراسری آن نمیتوان با قطعیت اظهار نظر کرد.
۳. بهترین سیستم تصویر برای پروژههای معدنی چیست؟
سیستم واحدی برای همه معادن وجود ندارد. انتخاب به موقعیت، وسعت، نوع محاسبات و دقت مورد نیاز بستگی دارد. معمولاً UTM یا سیستم مختصات ملی/محلی با تحلیل Ground-to-Grid Distortion مناسبترین گزینهها هستند. Albers Equal Area بیشتر برای تحلیل مساحت منطقهای مناسب است، نه عملیات نقشهبرداری دقیق معدن.
۴. آیا Equal Earth برای محاسبه حجم معدن مناسب است؟
Equal Earth هیچ مزیت ذاتی برای محاسبه حجم معدن ندارد و برای پروژههای مهندسی محلی معمولاً مناسب نیست. دقت حجم تابع کیفیت DEM/TIN/Point Cloud، دقت ارتفاعی، Vertical Datum و همچنین Scale Distortion سیستم مختصات افقی است.
۵. چالش اصلی مهاجرت به سیستمهای تصویر جدید چیست؟
چالش اصلی، پشتیبانی نرمافزاری نیست (چون GISهای حرفهای سالهاست صدها CRS را پشتیبانی میکنند). چالش واقعی عبارت است از:
- کنترل CRS metadata و Coordinate Transformation
- تبدیل Datum در صورت نیاز
- بازتولید Cacheها و Tileها در سرویسهای وب
- صحتسنجی خروجیها پس از تبدیل
۶. آیا UTM نیز یک سیستم Mercator است؟
بله. UTM بر پایه تصویر Transverse Mercator (مرکاتور عرضی) ساخته شده است. هر Zone معمولاً ۶ درجه پهنا دارد و دارای یک Central Meridian مشخص با ضریب مقیاس k₀ = 0.9996 است؛ این طراحی باعث میشود اعوجاج در محدوده هر Zone کنترل شود و برای نقشهبرداری منطقهای بسیار مناسب باشد.
جمعبندی
قطعنامه ۴ سپتامبر ۲۰۲۶ سازمان ملل، یک گام نمادین و آموزشی در جهت افزایش آگاهی عمومی نسبت به تحریفهای نقشههای سنتی و ترویج استفاده از سیستمهای هممساحت در نقشههای جهانی است. Equal Earth بهعنوان یکی از گزینههای شاخص در این زمینه معرفی شده است.
اما از نظر فنی و اجرایی، این قطعنامه تغییری در اصول نقشهبرداری مهندسی، کاداستر، معدن و پروژههای عمرانی ایجاد نمیکند. UTM، سیستمهای مختصات ملی و محلی همچنان استانداردهای اصلی برای پروژههای دقیق هستند.
پیام کلیدی مقاله:
هیچ سیستم تصویر کاملی وجود ندارد. انتخاب Projection باید بر اساس هدف، مقیاس، موقعیت و دقت مورد نیاز انجام شود. درک صحیح از محدودیتهای هر سیستم، مهمتر از پذیرش یک سیستم بهعنوان «جایگزین جهانی» است.
