مقایسه لامبرت و UTM؛ کدام سیستم تصویر برای نقشه‌برداری در ایران مناسب‌تر است؟

مقدمه

آیا تا به حال برایتان پیش آمده که با دو نقشه از یک منطقه، اما با مختصاتی کاملاً متفاوت، روبه‌رو شوید؟ این اتفاق رایج، ریشه در انتخاب سیستم مرجع مختصات (CRS) و روش تصویر (Projection) دارد. در دنیای ژئوماتیک و نقشه برداری، انتخاب بین دو سیستم تصویر رایج در ایران – لامبرت (Lambert Conformal Conic) و یوتیام (UTM) – یکی از مهم‌ترین تصمیماتی است که می‌تواند بر دقت محاسبات، تطابق لایه‌های اطلاعاتی و حتی اعتبار قانونی یک پروژه تأثیر بگذارد.

در این مقاله، با زبانی دقیق و حرفه‌ای، به مقایسه این دو سیستم می‌پردازیم و با ارائه مثال‌های واقعی از پروژه‌های عمرانی، معدنی و شهری (با تأکید بر استان قزوین)، به شما در انتخاب آگاهانه‌ترین گزینه کمک می‌کنیم. اگر به دنبال درک تفاوت‌های بنیادین، مزایا و محدودیت‌های هر سیستم و کاربردهای عملی آنها در ایران هستید، تا انتهای این مقاله با ما همراه باشید.

سیستم مرجع مختصات (CRS) چیست و چرا انتخاب آن اهمیت دارد؟

پیش از مقایسه، باید میان مفاهیم مرجع ژئودتیکی (Datum/Reference Frame)، سیستم مختصات جغرافیایی (GCS) و سیستم مختصات تصویری (PCS) تمایز قائل شویم:

• مرجع ژئودتیکی (Datum/Reference Frame): چارچوبی برای تعریف موقعیت نقاط نسبت به زمین است که یک بیضوی مرجع را نیز در بر می‌گیرد. برای مثال WGS84 و ITRF از مراجع ژئودتیکی زمین‌مرکز هستند، در حالی که ED50 یک دیتوم ژئودتیکی قدیمی‌تر است. یک مرجع ژئودتیکی علاوه بر بیضوی، مبدأ، جهت‌گیری و در چارچوب‌های مدرن حتی وابستگی زمانی مختصات را مشخص می‌کند.
• سیستم مختصات جغرافیایی (GCS): موقعیت را با استفاده از طول و عرض جغرافیایی بر حسب درجه بیان می‌کند (مانند EPSG:4326 که مبتنی بر WGS84 است).
• سیستم مختصات تصویری (PCS): حاصل اعمال یک روش تصویر (Projection) بر روی مختصات جغرافیایی است تا موقعیت را بر حسب متر روی صفحه نمایش دهد (مانند WGS84 / UTM zone 39N).

در سیستم مختصات جغرافیایی، مختصات به‌صورت زاویه‌ای هستند؛ بنابراین برای محاسبات صفحه‌ای مستقیم مانند فاصله، مساحت و طراحی مهندسی معمولاً از یک سیستم مختصات تصویری مناسب استفاده می‌شود. هرچند محاسبات ژئودزیک دقیق (روی بیضوی) نیز مستقیماً با مختصات جغرافیایی امکان‌پذیر است، اما در عمل برای پروژه‌های مهندسی، استفاده از مختصات متری رایج‌تر است.

انتخاب CRS و Projection مناسب، تأثیر مستقیمی بر دقت نقشه‌های نهایی، قابلیت تطابق با سایر لایه‌ها و پذیرش توسط مراجع قانونی دارد. در پروژه‌های بزرگ مانند طرح‌های کاداستر ملی و نقشه برداری UTM قزوین، این انتخاب از اهمیت دوچندانی برخوردار است.

سیستم تصویر لامبرت در ایران

تعریف و ویژگی‌های کلی

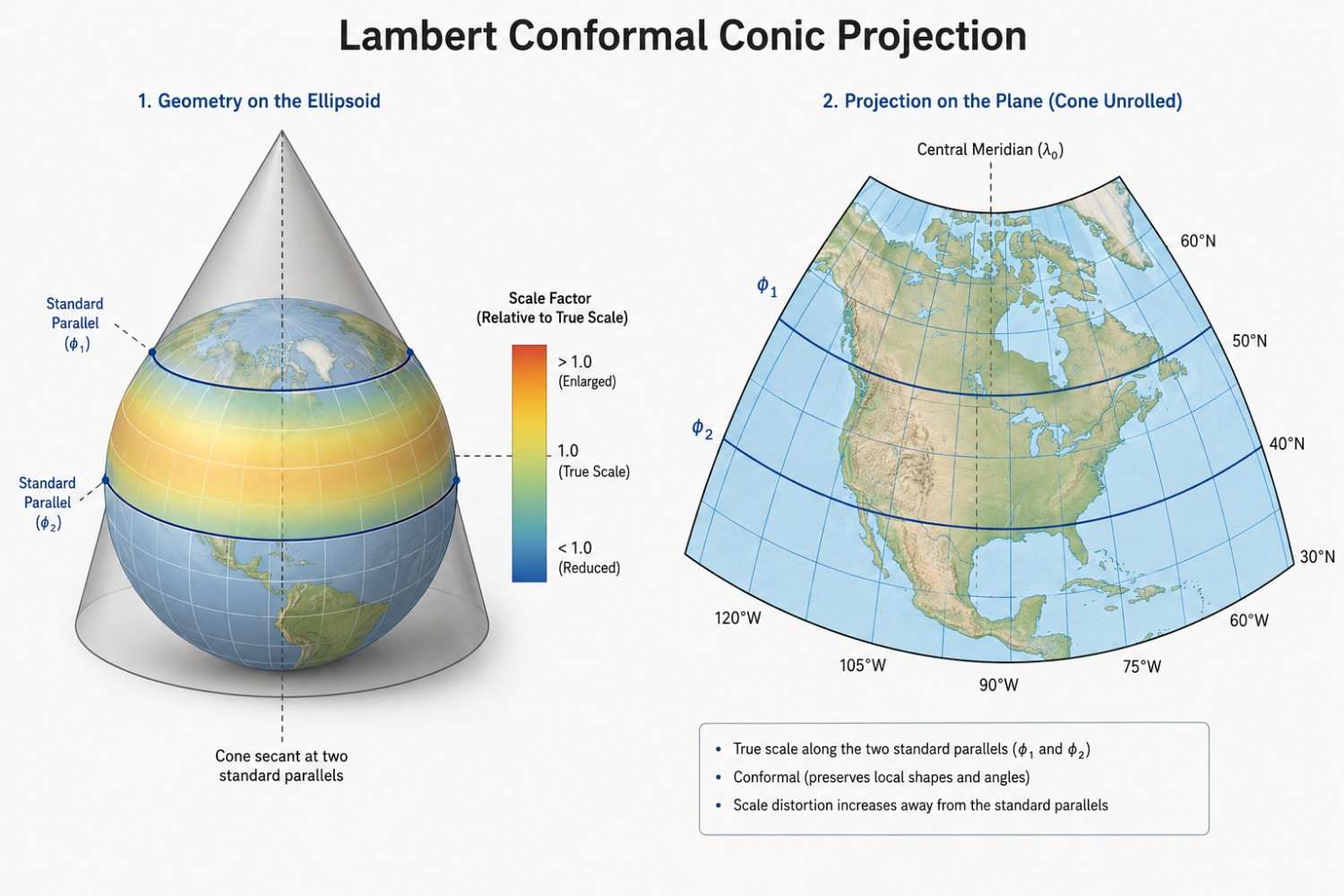

سیستم تصویر لمبرت کونیک کانفورمال (Lambert Conformal Conic) یک روش تصویر از نوع مخروطی است. در این روش، یک مخروط فرضی بر روی بیضوی زمین منطبق می‌شود و عوارض روی آن تصویر می‌شوند؛ سپس مخروط باز شده و به صفحه مسطح تبدیل می‌گردد. ویژگی کلیدی این سیستم، هم‌شکل (Conformal) بودن آن است؛ یعنی زاویه و شکل در مقیاس محلی حفظ می‌شود، هرچند مقیاس (فاصله) تغییر می‌کند.

این سیستم به دلیل ماهیت مخروطی خود، برای مناطقی با امتداد شرقی-غربی (عرض‌های میانی) بسیار مناسب است. در نوع دو موازی استاندارد، ضریب مقیاس روی دو عرض جغرافیایی استاندارد برابر با یک است و اعوجاج مقیاس در ناحیه میان و اطراف آنها کنترل می‌شود. لامبرت به دلیل امکان پوشش یکپارچه ایران، در برخی نقشه‌ها و پایگاه‌های مکانی سراسری و مطالعات کوچک‌ و متوسط‌مقیاس مورد استفاده قرار گرفته است.

یک تعریف رایج از لامبرت برای پوشش ایران

در زیر یکی از تعاریف متداول برای تصویر لامبرت که برای پوشش یکپارچه ایران به کار می‌رود، ارائه شده است. توجه به این نکته ضروری است که یک CRS تصویری از ترکیب مرجع ژئودتیکی و پارامترهای روش تصویر تشکیل می‌شود. بنابراین حتی اگر پارامترهای لامبرت ثابت باشند، استفاده از دیتوم یا چارچوب مرجع متفاوت، یک CRS متفاوت ایجاد می‌کند.

نکته بسیار مهم: پیش از استفاده عملی از این تعریف، CRS دقیق فایل یا پروژه، شامل Datum/Reference Frame، Ellipsoid و پارامترهای Projection باید از متادیتای منبع کنترل شود و نباید صرفاً بر اساس نام "Lambert Iran" فرض شود. در فایل‌های قدیمی ایرانی، ممکن است مبنای آن ED50 (با بیضوی International 1924) باشد، نه WGS84.

سیستم تصویر UTM

تعریف و تاریخچه

UTM یک سامانه زون‌بندی‌شده از سیستم‌های مختصات تصویری است که هر زون آن بر پایه روش تصویر Transverse Mercator (مرکاتور عرضی) تعریف می‌شود. برخلاف تصویر استوانه‌ای مماس، نسخه استاندارد UTM از یک استوانه قاطع (Secant) استفاده می‌کند؛ به این معنی که ضریب مقیاس روی نصف‌النهار مرکزی هر زون، برابر با 0.9996 در نظر گرفته شده است. این کار باعث می‌شود اعوجاج مقیاس در کل عرض زون (که معمولاً ۶ درجه طول جغرافیایی است) متعادل و کنترل شود.

این سامانه که ریشه در نیازهای نظامی دارد، امروزه به یکی از پرکاربردترین سیستم‌های مختصات تصویری در جهان تبدیل شده است. دلیل اصلی محبوبیت آن، کنترل مناسب اعوجاج در محدوده هر زون و ارائه مختصات متری استاندارد است که برای پروژه‌های محلی و منطقه‌ای بسیار مناسب است.

ساختار زون‌بندی در ایران

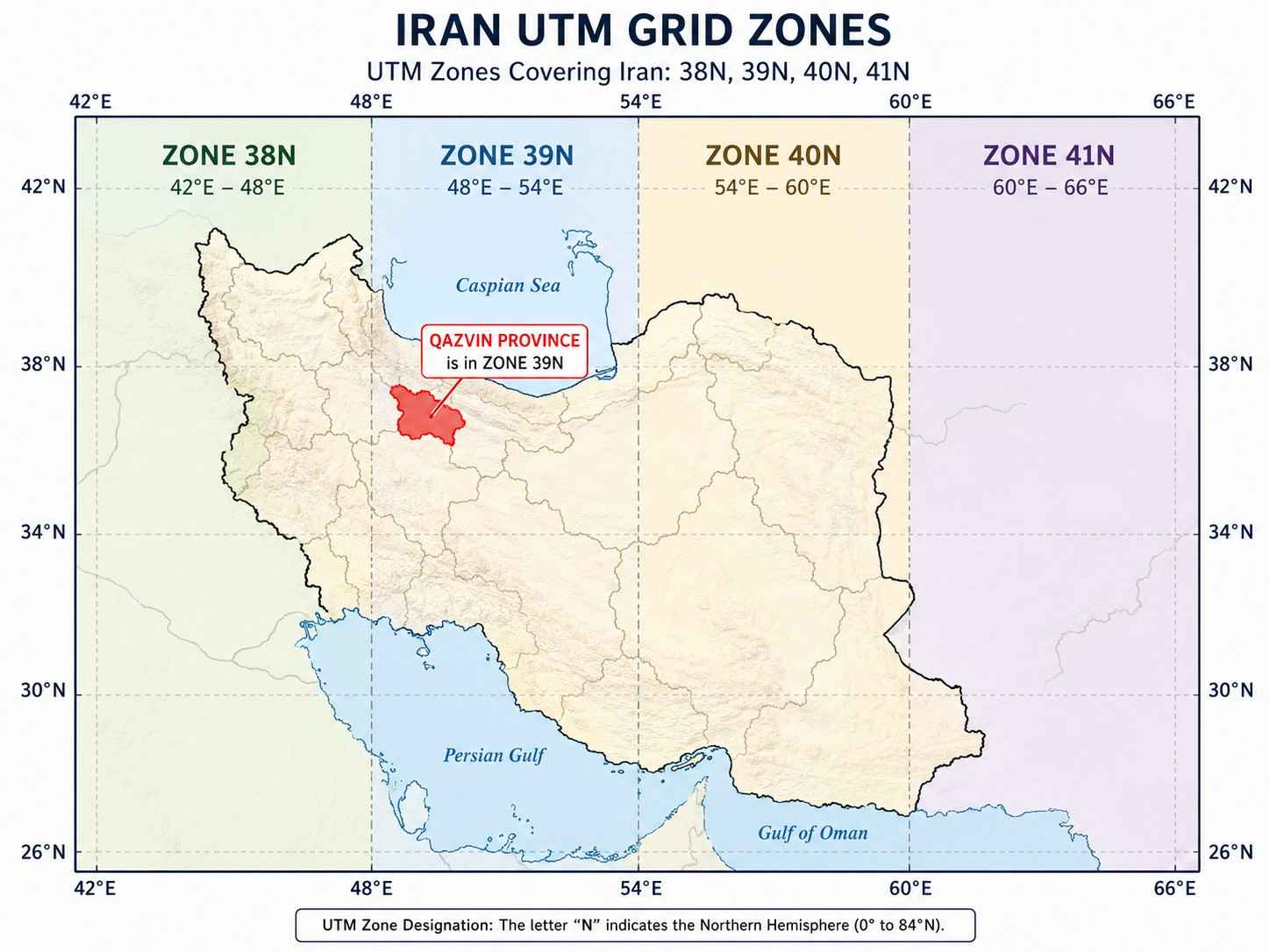

کره زمین به ۶۰ زون ۶ درجه‌ای (از نظر طول جغرافیایی) تقسیم می‌شود. کشور ایران در چهار زون شماره ۳۸، ۳۹، ۴۰ و ۴۱ قرار دارد. محدوده طول جغرافیایی این زون‌ها به شرح زیر است:

بنابراین گستره طولی ایران تقریباً از ۴۴°E تا بیش از ۶۳°E را پوشش می‌دهد. به عنوان مثال، استان قزوین با مختصات تقریبی مرکز شهر (۵۰°E , ۳۶٫۲۷°N) در زون ۳۹ شمالی قرار دارد. بنابراین نقشه برداری UTM قزوین و یو تی ام قزوین معمولاً با استفاده از CRS معروف WGS84 / UTM zone 39N (EPSG:32639) انجام می‌شود. پارامترهای این زون عبارتند از: نصف‌النهار مرکزی ۵۱°E، جابه‌جایی شرقی کاذب ۵۰۰,۰۰۰ متر و ضریب مقیاس ۰٫۹۹۹۶.

تذکر بسیار مهم: برای داده‌های عمومی GIS مبتنی بر WGS84، CRS متداول در قزوین WGS 84 / UTM zone 39N با کد EPSG:32639 است. با این حال، در پروژه‌های ثبتی و برداشت‌های متصل به شبکه شمیم، باید چارچوب مرجع و دستورالعمل مختصاتی اعلام‌شده توسط سازمان ثبت و شبکه مرجع پروژه رعایت شود و نباید صرفاً EPSG:32639 را معادل چارچوب شمیم در نظر گرفت. در چارچوب همکاری سازمان ثبت اسناد و املاک کشور و سازمان نقشه برداری کشور، مختصات ۱۴۳ ایستگاه سامانه شمیم در مقطعی در چارچوب مرجع جهانی ITRF2014 و همچنین مبنای مسطحاتی ملی IRGD2010 محاسبه و ارائه شده است. از آنجا که چارچوب‌های مرجع و دستورالعمل‌های اجرایی ممکن است به‌روزرسانی شوند، در پروژه‌های ثبتی باید مبنای مختصاتی اعلام‌شده در دستورالعمل جاری سازمان ثبت کنترل شود.

کاربرد گسترده و قانونی UTM

استفاده از UTM در ایران تنها به پروژه‌های مهندسی محدود نمی‌شود. در بسیاری از فرآیندهای حدنگاری (کاداستر) و ثبتی کشور، تهیه نقشه با مختصات جغرافیایی تحت شبکه شمیم و در سیستم تصویر UTM الزامی است. برای نمونه، در ماده ۲۰ آیین‌نامه اجرایی تبصره (۳) ماده (۱۰) قانون الزام به ثبت رسمی معاملات اموال غیرمنقول (مصوب ۱۸ تیر ۱۴۰۴)، مقرر شده است نقشه‌های موضوع همان آیین‌نامه تحت شبکه شمیم و در سیستم تصویر UTM تهیه شوند و مقیاس‌های ۱:۵۰۰ (برای محدوده شهری و بافت روستایی) و ۱:۲۰۰۰ (برای اراضی کشاورزی) نیز در این ماده تصریح شده است. در سایر فرآیندهای ثبتی نیز باید دستورالعمل و ضوابط اختصاصی همان فرآیند بررسی شود.

این نقشه‌ها باید توسط اشخاص دارای صلاحیت نقشه برداری مطابق قوانین و دستورالعمل‌های جاری سازمان ثبت تهیه و در سامانه‌های مربوط ثبت یا تأیید شوند.

از جمله مزایای استفاده از نقشه‌های مختصات‌دار در سیستم UTM در حوزه حقوقی و ثبتی می‌توان به موارد زیر اشاره کرد:

• تثبیت موقعیت هندسی ملک: با ثبت مختصات گوشه‌های ملک به همراه زون UTM و مرجع ژئودتیکی مشخص، موقعیت آن در چارچوب مختصاتی معین، به‌طور یکتا تثبیت می‌شود.
• کاهش اختلافات ملکی: تعیین حدود دقیق اراضی از بروز تداخلات پلاک‌ها جلوگیری می‌کند.
• مستندسازی فنی: نقشه مختصات‌دار تهیه‌شده مطابق ضوابط و توسط مرجع دارای صلاحیت، می‌تواند به‌عنوان مستند فنی در فرآیندهای ثبتی و حقوقی مورد استفاده قرار گیرد.

مقایسه جامع: لامبرت در برابر UTM

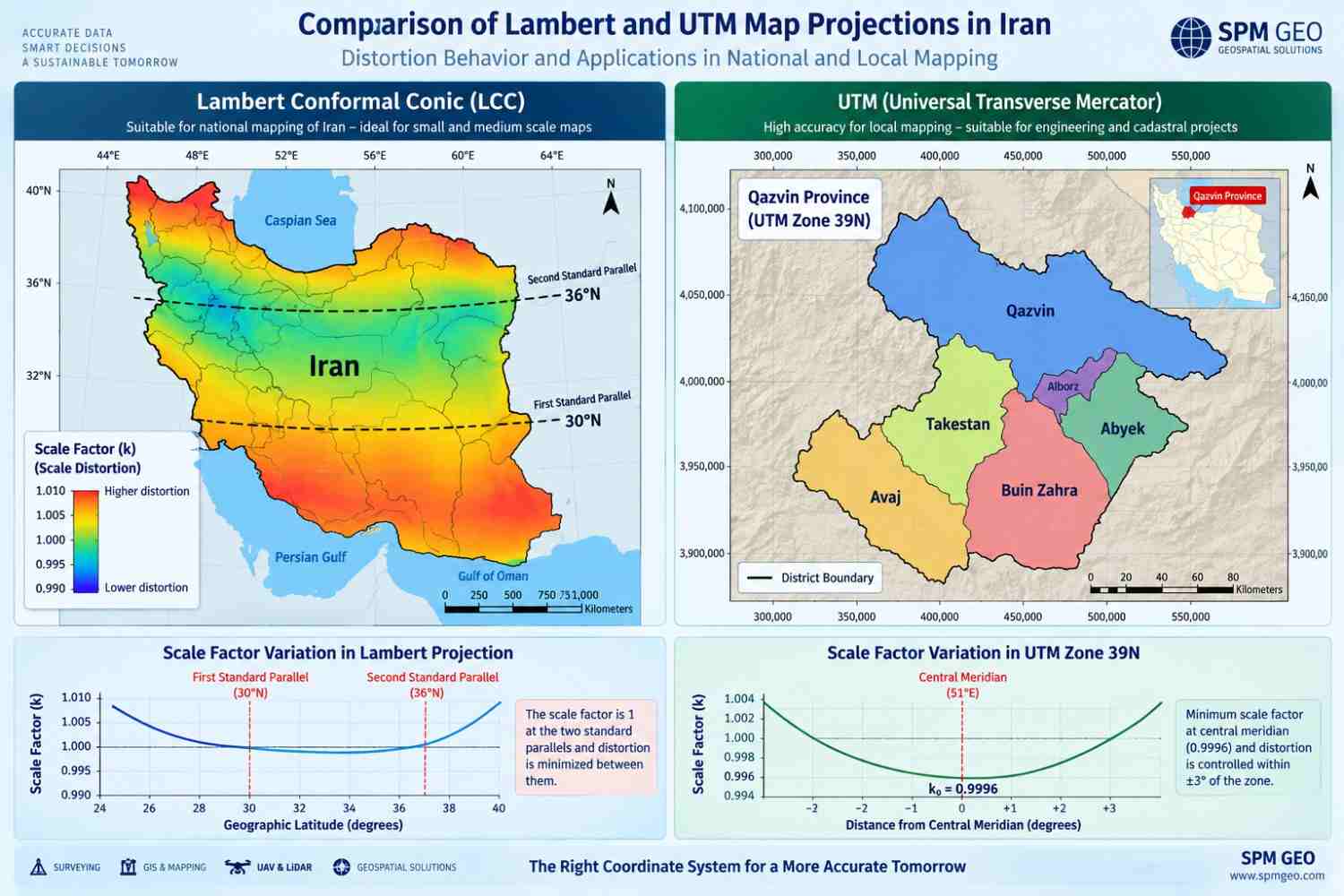

انتخاب بین این دو سیستم تصویر، یک انتخاب قطعی درست یا غلط نیست، بلکه وابسته به نوع پروژه، گستره مکانی، میزان اعوجاج مجاز و الزامات سازمانی است. جدول زیر یک مقایسه کلی ارائه می‌دهد:

نکات کلیدی در انتخاب سیستم تصویر مناسب

بر اساس موارد فوق، جمع‌بندی زیر برای انتخاب روش تصویر در پروژه‌های مختلف در ایران می‌تواند راهگشا باشد:

1. برای پروژه‌های محلی، دقیق و ثبتی، UTM انتخاب اصلی است: اگر پروژه شما در یک محدوده شهری، یک معدن، یک پروژه راه‌سازی کوتاه یا یک قطعه زمین مشخص است و هدف تهیه نقشه‌ای با دقت مناسب و قابل استناد برای ادارات است، سیستم UTM گزینه معتبری است. برای نمونه، نقشه برداری UTM قزوین برای اخذ سند مالکیت یا پروژه‌های شهرداری، معمولاً در زون ۳۹ انجام می‌شود. با این حال، در پروژه‌های مهندسی بسیار دقیق، باید اثر ضریب مقیاس تصویر (Scale Factor) و ارتفاع نقطه نسبت به سطح مرجع را در قالب Elevation Factor لحاظ کرد. حاصل ترکیب این دو، Combined Scale Factor است که برای تبدیل بین فاصله Grid و فاصله افقی متناظر در ارتفاع پروژه (Ground Distance) استفاده می‌شود.

2. برای پروژه‌های ملی و پهنه‌های وسیع، لامبرت گزینه مناسب است: اگر هدف، تهیه نقشه کل کشور برای یک تحلیل کلی مانند نقشه پوشش گیاهی، زمین‌شناسی یا تغییرات اقلیمی است که نیاز به دید یکپارچه دارد، سیستم لامبرت انتخاب عاقلانه‌تری است، چراکه با یک CRS واحد، کل کشور را پوشش می‌دهد. با این حال، در پروژه‌های نقطه‌ای بسیار دقیق در نقاط دور از موازی‌های استاندارد، باید اعوجاج مقیاس این تعریف سراسری بررسی شود.

3. پروژه‌های خطی و گسترده (چندزون): در پروژه‌های عمرانی بزرگ مانند خطوط انتقال نفت و گاز، راه‌آهن یا سدسازی که طول مسیر زیاد و ممکن است از چندین زون UTM عبور کند، انتخاب سیستم مختصات باید بر اساس گستره، جهت امتداد پروژه و حد مجاز اعوجاج انجام شود. استفاده از یک UTM Zone برای کل پروژه تنها زمانی مناسب است که میزان اعوجاج حاصل قابل قبول باشد؛ در غیر این صورت می‌توان از یک سیستم تصویر سفارشی (مانند Lambert یا Transverse Mercator سفارشی) یا یک سیستم مختصات محلی پروژه استفاده کرد.

ملاحظات عملی در استفاده از UTM در ایران

• ثبت زون همراه با مختصات: انتخاب یا اعلام اشتباه زون UTM می‌تواند موجب اختلاف بسیار بزرگ در مقادیر Easting/Northing (تا صدها کیلومتر) و جانمایی نادرست داده‌ها شود. برای یک نقطه نمونه در حدود ۵۰°E و ۳۶٫۲۷°N، Easting در زون ۳۹ حدود ۴۱۰ کیلومتر است، در حالی که تصویر همان مختصات جغرافیایی با پارامترهای زون ۴۰ می‌تواند Easting منفی در حدود ۱۲۹- کیلومتر ایجاد کند. این یک جابجایی واقعی ۵۳۹ کیلومتری نیست؛ بلکه صرفاً دو دستگاه مختصات متفاوت هستند. بنابراین شماره زون باید همواره همراه مختصات ثبت و کنترل شود.

• تبدیل بین سیستم‌ها: تبدیل مختصات از لامبرت به UTM (یا برعکس) با استفاده از نرم‌افزارهای تخصصی GIS مانند ArcGIS و QGIS امکان‌پذیر است. در این تبدیل، علاوه بر پارامترهای تصویر، باید به تغییر دیتوم (Datum Transformation) نیز توجه کرد. تبدیل بین مراجع ژئودتیکی متفاوت مانند ED50 و WGS84 باید با Transformation مناسب منطقه و سطح دقت پروژه انجام شود. بسته به داده‌های موجود، این تبدیل می‌تواند از پارامترهای سه یا هفت‌پارامتری، مدل‌های شبکه‌ای یا پارامترهای محلی کنترل‌شده استفاده کند.

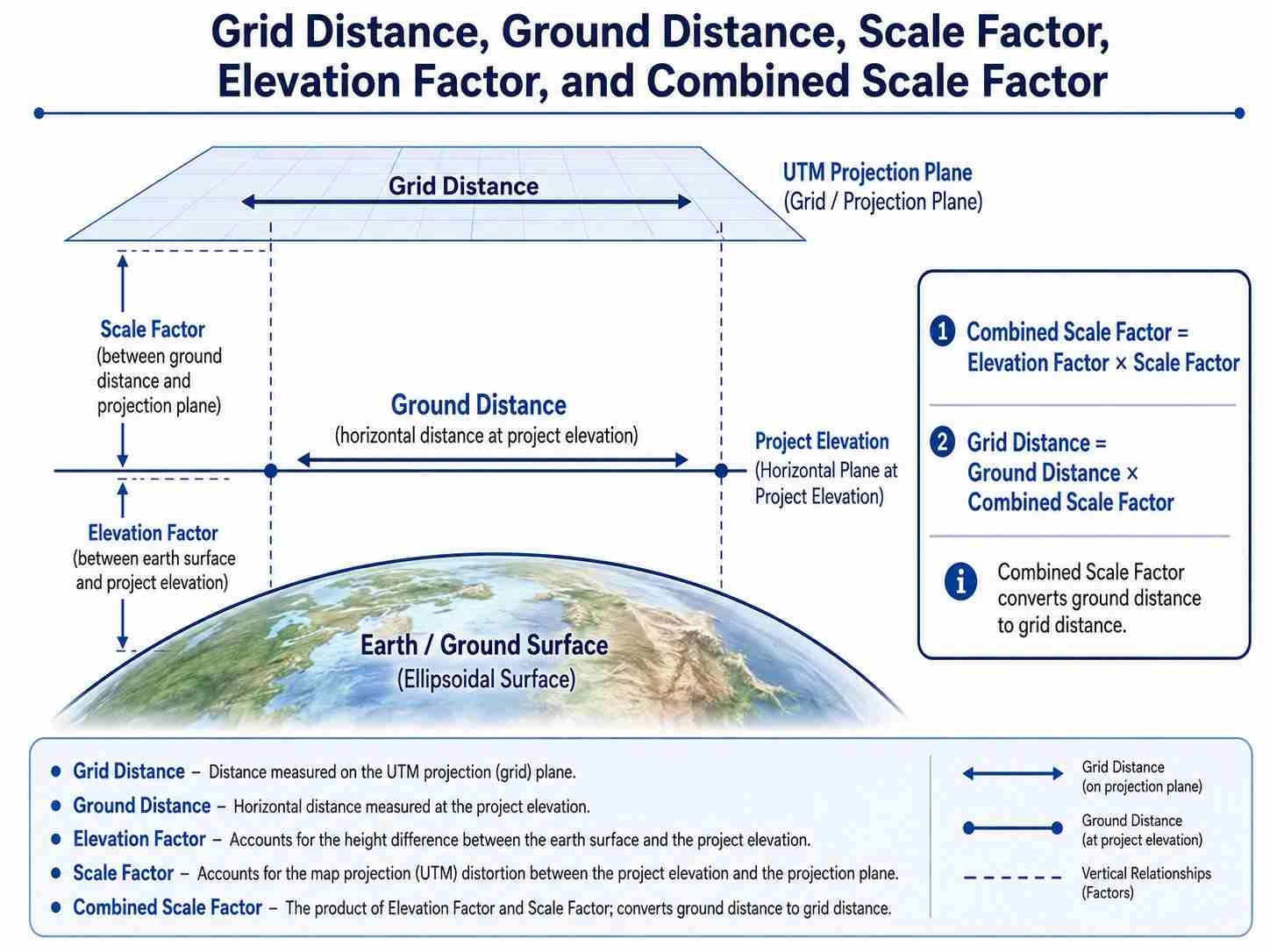

• تأثیر ضریب مقیاس ترکیبی (Combined Scale Factor): در پروژه‌های دقیق عمرانی، صرفاً استفاده از مختصات UTM (Grid) کافی نیست و باید با استفاده از Combined Scale Factor، فاصله Grid را به فاصله افقی متناظر در ارتفاع پروژه (Ground Distance) تبدیل کرد. این موضوع به‌ویژه در ارتفاعات بالا (مانند پروژه‌های معدنی در کوهستان) اهمیت بیشتری پیدا می‌کند.

سوالات متداول (FAQ)

۱. آیا سیستم تصویر لامبرت در ایران منسوخ شده است؟ خیر، لامبرت به‌عنوان یکی از سیستم‌های تصویر رایج برای نقشه‌های پایه و ملی در سازمان‌های دولتی همچنان استفاده می‌شود. منسوخ شدن آن یک باور اشتباه است.

۲. چرا برای دریافت سند مالکیت معمولاً نقشه UTM تهیه می‌شود؟ در بسیاری از فرآیندهای حدنگاری، از جمله ماده ۲۰ آیین‌نامه اجرایی تبصره (۳) ماده (۱۰) قانون الزام به ثبت رسمی معاملات اموال غیرمنقول، تهیه نقشه تحت شبکه شمیم و در سیستم تصویر UTM الزامی شده است تا داده‌ها در یک چارچوب مختصاتی یکپارچه ثبت شوند. در سایر فرآیندها، ضوابط اختصاصی همان فرآیند تعیین‌کننده است.

۳. آیا امکان تبدیل مختصات از لامبرت به UTM وجود دارد؟ بله، با استفاده از نرم‌افزارهای GIS و با در نظر گرفتن پارامترهای تبدیل تصویر و دیتوم (در صورت متفاوت بودن مرجع ژئودتیکی) این کار امکان‌پذیر است. نوع تبدیل (سه یا هفت‌پارامتری) به دقت موردنیاز و منطقه بستگی دارد.

۴. کدام سیستم برای پروژه‌های معدنی در ایران دقیق‌تر است؟ پاسخ به نوع و گستره معدن بستگی دارد. برای معادن محدود، UTM با در نظر گرفتن ضریب مقیاس ترکیبی، دقت مناسبی ارائه می‌دهد. برای معادن خطی و گسترده، ممکن است نیاز به سیستم تصویر سفارشی باشد.

۵. نقشه UTM قزوین در کدام زون قرار دارد؟ با توجه به موقعیت جغرافیایی استان قزوین (حدود ۵۰°E)، نقشه برداری UTM قزوین و یو تی ام قزوین معمولاً در زون ۳۹ شمالی (EPSG:32639) انجام می‌شود، اما در پروژه‌های ثبتی متصل به شمیم، چارچوب مرجع اعلامی سازمان ثبت باید رعایت شود.

۶. تفاوت WGS84 با UTM در چیست؟ WGS84 یک سیستم/مرجع ژئودتیکی جهانی است و EPSG:4326 یک Geographic CRS مبتنی بر WGS84 است که موقعیت را با درجه بیان می‌کند. UTM یک خانواده از سیستم‌های مختصات تصویری است که از روش تصویر Transverse Mercator استفاده می‌کند. ترکیب «WGS84 / UTM zone 39N» به معنی استفاده از دیتوم WGS84 همراه با پروجکشن UTM در زون ۳۹ شمالی است. UTM می‌تواند با دیتوم‌های دیگری مانند ED50 نیز تعریف شود (مثلاً ED50 / UTM zone 39N)؛ بنابراین UTM زیرمجموعه WGS84 نیست.

جمع‌بندی و توصیه نهایی

در نهایت، انتخاب بین سیستم تصویر لامبرت و UTM در ایران، یک انتخاب استراتژیک است که باید با درک کامل از رفتار اعوجاج، گستره مکانی پروژه، نیاز به پیوستگی مختصات و الزامات قانونی (از جمله چارچوب شمیم) انجام شود. هر دو سیستم هم‌شکل هستند اما توزیع اعوجاج متفاوتی دارند. برای اکثر پروژه‌های مهندسی، شهری، معدنی و به‌ویژه امور ثبتی در مناطق محدود (مانند استان قزوین)، سیستم UTM با کنترل مناسب اعوجاج و پشتیبانی قانونی (با رعایت چارچوب شمیم)، گزینه ارجح است. از سوی دیگر، برای تحلیل‌های کلان ملی و نقشه‌های کوچک‌مقیاس، سیستم لامبرت همچنان نقشی کلیدی ایفا می‌کند.
