مقدمه
تصور کنید یک سد عظیم در حال ساخت است، یا یک تونل زیرزمینی به طول چند کیلومتر باید از دو طرف حفاری شود و در میانه راه، دو جبهه کار با دقت بالایی به هم برسند. یا شهری در حال توسعه، نیاز به شبکهای از فاضلاب با شیب دقیق دارد. در همه این پروژهها، یک سوال اساسی مطرح است: ارتفاع نقاط مختلف نسبت به هم چقدر است؟ پاسخ به این سوال، وظیفهای است که بر دوش ترازیابی یا Levelling قرار دارد.
ترازیابی، شالوده بسیاری از پروژههای زیربنایی است. از احداث جاده و راهآهن گرفته تا نصب توربینهای بادی و پایش نشست زمین، همه و همه به اندازهگیری دقیق اختلاف ارتفاع نیاز دارند. در این مقاله جامع، به بررسی عمیق مفاهیم، روشها، ابزارها و کاربردهای ترازیابی میپردازیم.
ترازیابی دقیق چیست و چرا اهمیت دارد؟
ترازیابی شاخهای از نقشه برداری است که برای تعیین اختلاف ارتفاع بین نقاط و انتقال ارتفاع از نقاط دارای ارتفاع معلوم به نقاط دیگر به کار میرود. ارتفاع نقاط میتواند در یک سیستم ارتفاعی مشخص و نسبت به سطح مبنای ارتفاعی تعریف شود.
اهمیت این دانش در پروژههای مختلف به شرح زیر است:
- پروژههای عمرانی: طراحی و اجرای جادهها، راهآهن، سدها، پلها، تونلها و ساختمانهای بلندمرتبه نیازمند دادههای ارتفاعی دقیق برای محاسبه حجم عملیات خاکی، تعیین شیببندی مناسب و اطمینان از استحکام سازه است.
- پروژههای معدنی: در معادن روباز و زیرزمینی، ترازیابی برای محاسبه حجم مواد معدنی استخراج شده، طراحی رمپهای دسترسی، و پایش پایداری دیوارههای معدن استفاده میشود.
- پروژههای شهری و زیرساختی: شبکههای فاضلاب، خطوط انتقال آب و گاز، و سیستمهای زهکشی همگی به ترازیابی دقیق برای حفظ شیب مناسب و جلوگیری از تجمع آب یا نشستهای نامتقارن نیاز دارند.
- پایش و مانیتورینگ: پایش نشست زمین در اطراف تونلهای مترو، ساختمانهای بلند یا سدها، یکی از حیاتیترین کاربردهای ترازیابی دقیق است.

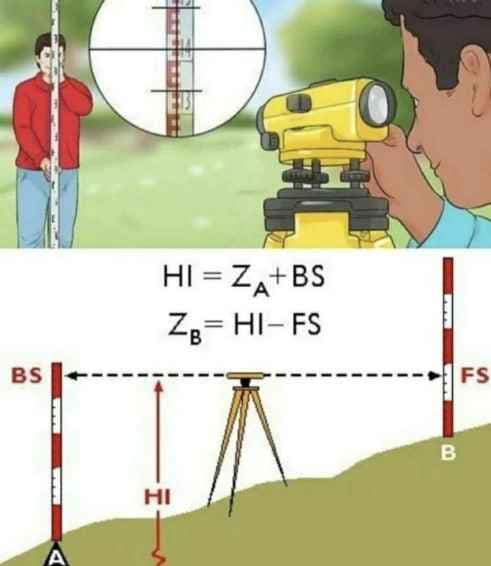

اصول ترازیابی هندسی (Geometric Levelling)
ترازیابی هندسی، در بسیاری از پروژههای ژئودتیکی و عمرانی، یکی از دقیقترین روشهای عملی برای تعیین اختلاف ارتفاع است. این روش بر اساس قرائت مستقیم اختلاف ارتفاع با استفاده از یک ترازیاب (Level) و شاخص (Levelling Staff) انجام میشود.
مراحل اصلی ترازیابی هندسی:
- ایستگاهیابی: انتخاب نقاط مناسب برای استقرار دستگاه و نقاط شاخصگذاری
- قرائت عقب (Back Sight): قرائت شاخص در نقطه مشخص شده در پشت دستگاه
- قرائت جلو (Fore Sight): قرائت شاخص در نقطه مورد نظر در جلوی دستگاه
- محاسبه اختلاف ارتفاع: اختلاف قرائت عقب و جلو، اختلاف ارتفاع را نشان میدهد
- انتقال دستگاه: حرکت دستگاه به ایستگاه بعدی و تکرار عملیات
نکات کاربردی:
- استفاده از شاخصهای اینوار (Invar) برای دقت بالاتر در پروژههای حساس
- اجتناب از ترازیابی در ساعات گرم روز برای کاهش اثرات انکسار جو
- انجام تصحیحات دمایی و کالیبراسیون منظم دستگاهها
تفاوت ترازیابی معمولی و ترازیابی دقیق
برای درک بهتر جایگاه ترازیابی دقیق، لازم است تفاوت آن با ترازیابی معمولی را بدانیم:
- ترازیابی معمولی: برای پروژههایی استفاده میشود که دقت میلیمتری متعارف کفایت میکند. در این روش، از تجهیزات استاندارد و روشهای معمول استفاده میشود.
- ترازیابی دقیق: به مجموعهای از الزامات سختگیرانهتر در انتخاب تجهیزات، شاخصهای اینوار، کنترل و متعادلسازی طول دیدهای عقب و جلو، محدود کردن طول دید متناسب با استاندارد اجرایی و شرایط محیطی، شرایط جوی پایدار، روشهای مشاهده دقیق، کنترل بستار با ضریب سختگیرانه، تکرار مشاهدات، و در شبکههای ارتفاعی، تعدیل مشاهدات با روشهای آماری مناسب از جمله کمترین مربعات نیاز دارد.
انتخاب بین این دو سطح، بسته به ماهیت پروژه، دقت مورد نیاز و استاندارد مرجع انجام میشود.
انواع روشهای ترازیابی
۱. ترازیابی هندسی (Geometric Levelling)
همانطور که گفته شد، این روش یکی از دقیقترین روشهای عملی است. در پروژههای ترازیابی دقیق و ژئودتیکی، با استفاده از تجهیزات مناسب، شاخصهای اینوار، رعایت روشهای مشاهده و کنترل خطا، میتوان به دقتهای زیر میلیمتری در مقیاس کیلومتر دست یافت؛ مقدار دقت نهایی به مشخصات پروژه و استاندارد اجرایی وابسته است.
۲. ترازیابی تریگونومتری (Trigonometric Levelling)
در این روش، اختلاف ارتفاع با استفاده از اندازهگیری زاویه عمودی و فاصله افقی یا شیبدار محاسبه میشود. دقت این روش نسبت به ترازیابی هندسی پایینتر است، اما سرعت و برد عملیاتی بیشتری دارد.
مزایا:
- سرعت بالا در مناطق با توپوگرافی ناهموار
- امکان اندازهگیری نقاط صعبالعبور
- مناسب برای پروژههای خطی مانند جادهسازی و خطوط انتقال نیرو
۳. ترازیابی بارومتری (Barometric Levelling)
این روش مبتنی بر اندازهگیری فشار جو است که با ارتفاع تغییر میکند. دقت این روش پایین است و برای بررسیهای اولیه و شناسایی مناطق با تغییرات ارتفاعی زیاد کاربرد دارد.
۴. ترازیابی با GNSS
با گسترش سیستمهای ناوبری ماهوارهای، ترازیابی با استفاده از گیرندههای GNSS به یکی از روشهای پرکاربرد تبدیل شده است. در این روش، ارتفاع بیضوی نقطه از طریق تعیین موقعیت GNSS نسبت به بیضوی مرجع به دست میآید. سپس با استفاده از مدلهای ژئوئید، به ارتفاع ارتومتریک تبدیل میشود.
رابطه اصلی در این روش: H = h − N
که در آن:
- h: ارتفاع بیضوی نسبت به بیضوی مرجع
- H: ارتفاع ارتومتریک (نسبت به ژئوئید)
- N: جدایش ژئوئید
مزایا:
- پوشش گسترده و عدم نیاز به دید مستقیم بین نقاط
- سرعت بسیار بالا در برداشت نقاط پراکنده
چالشها:
- دقت پایینتر نسبت به ترازیابی هندسی در حالت استاندارد
- نیاز به مدل ژئوئید دقیق منطقهای
- محدودیت در محیطهای شهری با آسمان محدود

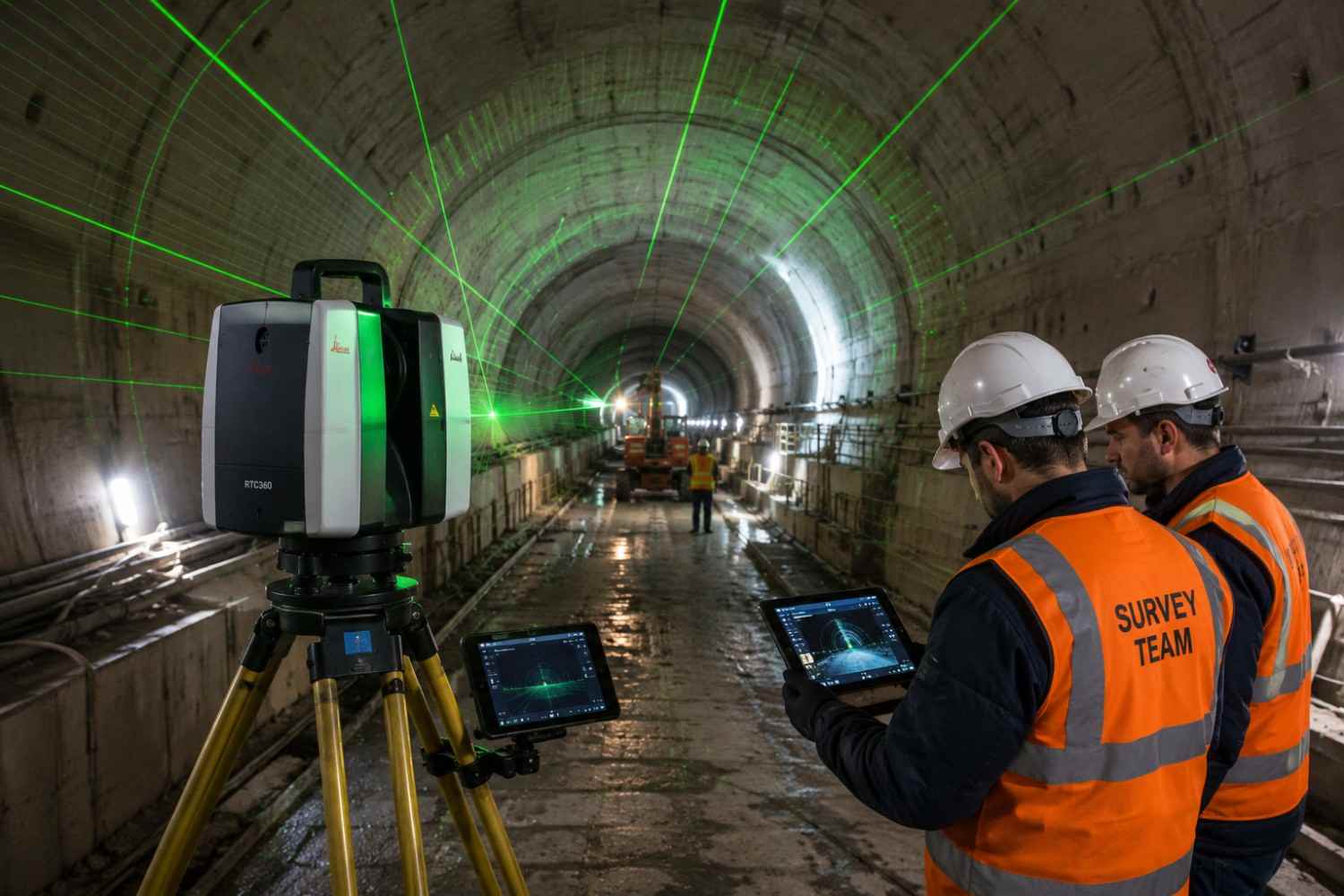

۵. LiDAR و SLAM در برداشت ارتفاعی و مدلسازی سهبعدی
فناوریهای نوین مانند LiDAR هوایی، زمینی و سامانههای SLAM انقلابی در برداشت ارتفاعی و مدلسازی سهبعدی ایجاد کردهاند.
LiDAR هوایی (Airborne LiDAR): با نصب بر روی پهپاد یا هواپیما، میلیونها نقطه با دقت ارتفاعی مناسب برای پروژههای بزرگمقیاس برداشت میکند.
ترازیابی با SLAM: سامانههای SLAM با ترکیب دادههای LiDAR، اینرسیال (IMU) و دوربین، امکان نقشه برداری سهبعدی و تعیین ارتفاع نقاط در محیطهای بسته و پیچیده را فراهم میکنند.
نکته فنی مهم: این فناوریها میتوانند اطلاعات ارتفاعی و هندسی بسیار متراکمی تولید کنند، اما در پروژههایی که نیازمند کنترل ارتفاعی ژئودتیکی با دقت بسیار بالا هستند، معمولاً به نقاط کنترل و شبکه ارتفاعی مستقل نیاز دارند.
جدول مقایسه روشهای ترازیابی و برداشت ارتفاعی
| روش | سطح دقت نسبی | سرعت | برد/پوشش | کاربرد اصلی |
|---|---|---|---|---|
| ترازیابی هندسی دقیق | بسیار بالا؛ امکان دستیابی به دقت زیر میلیمتری در شرایط و استانداردهای مناسب | متوسط تا پایین | محدود به مسیر دید | شبکه ارتفاعی، سد، تونل، پایش نشست |
| ترازیابی تریگونومتری | متوسط تا بالا، وابسته به فاصله و شرایط | بالا | چند کیلومتر | مناطق ناهموار، معادن، پروژههای خطی |
| بارومتری | پایین | بسیار بالا | گسترده | مطالعات مقدماتی |
| GNSS | سانتیمتری؛ وابسته به روش و مدل ارتفاعی | بسیار بالا | گسترده | شبکه کنترل، برداشت نقاط |
| LiDAR هوایی | سانتیمتری تا دسیمتری، وابسته به سامانه و پروژه | بسیار بالا | بسیار وسیع | مدل رقومی سطح، توپوگرافی |
| LiDAR زمینی / SLAM | میلیمتری تا سانتیمتری، وابسته به سامانه و کنترل | بالا | محیطهای محدود | تونل، معدن، ساختمان |
تجهیزات پیشرفته و شاخص اینوار
در ترازیابی دقیق، انتخاب تجهیزات مناسب نقش تعیینکنندهای دارد:

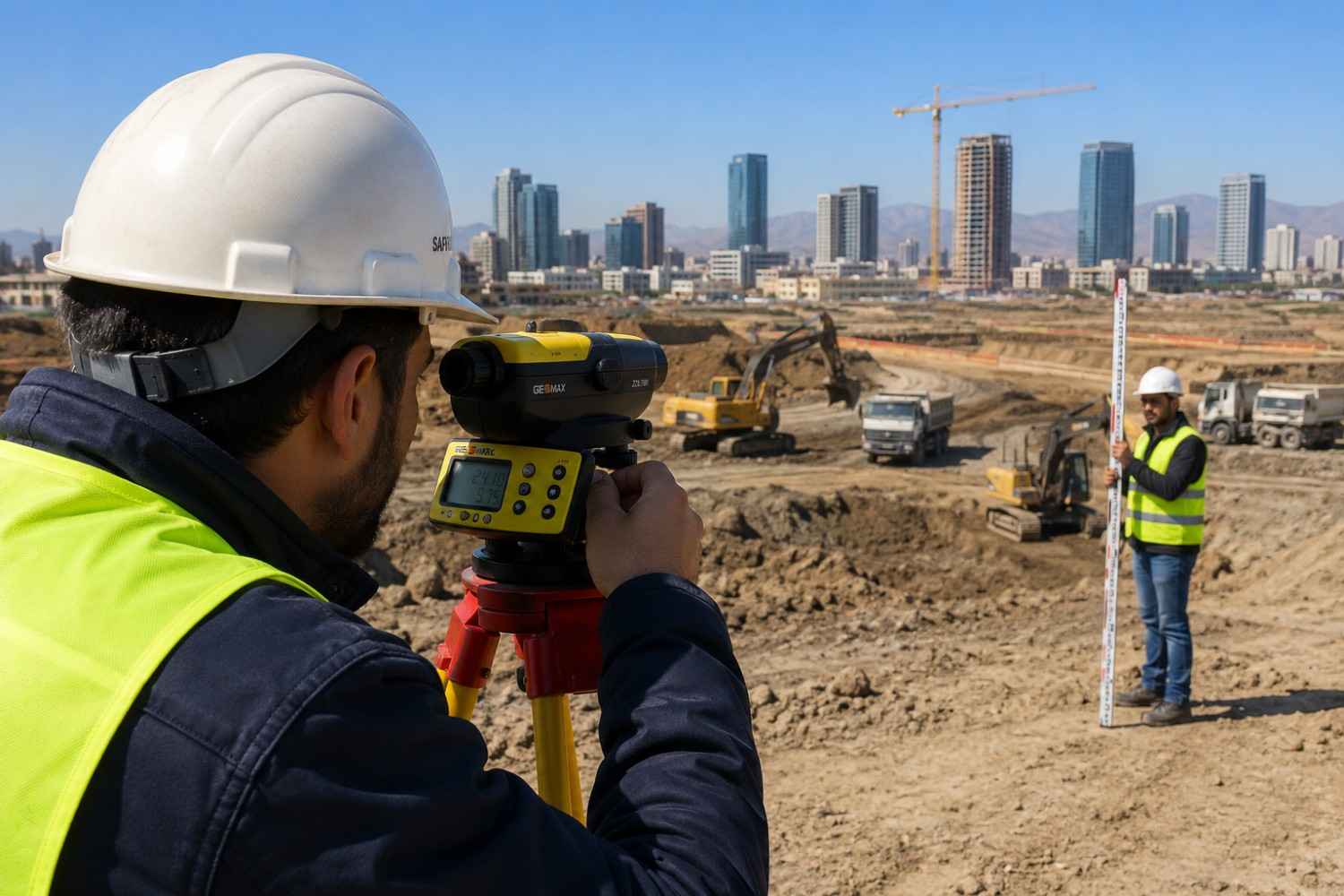

۱. ترازیابهای دیجیتال: دستگاههای مدرنی مانند Trimble DiNi و Leica LS15، با استفاده از بارکدهای منحصربهفرد روی شاخصها، قرائت را به صورت خودکار و بدون خطای انسانی انجام میدهند.
۲. شاخصهای اینوار (Invar Staffs): از آلیاژ اینوار ساخته شدهاند که ضریب انبساط حرارتی بسیار پایینی دارد و خطای ناشی از تغییرات دما را به حداقل میرساند.
۳. سهپایههای ویژه: پایههای مستحکم و سنگین با قابلیت تنظیم دقیق، لرزشهای محیطی را کاهش میدهند.
خطاها و کنترل کیفیت در ترازیابی
منابع اصلی خطا:
- خطای دستگاه: ناشی از کالیبراسیون نامناسب یا نقص فنی
- خطای انسانی: قرائت اشتباه، ثبت نادرست دادهها
- خطای محیطی: انکسار جو، تغییرات دما، وزش باد و لرزش
- خطای شاخص: تغییرات طول شاخص بر اثر دما یا آسیبهای فیزیکی
روشهای کنترل کیفیت:
- اندازهگیری بستار: حد مجاز خطای بستار تابع استاندارد اجرایی، کلاس ترازیابی و طول مسیر است و معمولاً بهصورت ضریبی از √K بیان میشود.
- اندازهگیریهای تکراری: در نقاط کلیدی
- کالیبراسیون منظم: دورهای دستگاهها
- ثبت شرایط محیطی: دما، رطوبت و فشار هوا
استانداردهای بینالمللی ترازیابی
۱. استاندارد ISO 17123-2
این استاندارد روشهای آزمون میدانی برای ارزیابی دقت ترازیابهای اپتیکی، جبراندار و دیجیتال و تجهیزات جانبی آنها را مشخص میکند.
۲. استانداردهای NOAA/NGS
سازمان ملی اقیانوسی و جوی آمریکا، استانداردهای دقیقی برای ترازیابی با سطوح مختلف دقت (Orders and Classes) تدوین کرده که خطای مجاز را بر اساس طول مسیر و ضریب مربوطه تعیین میکند.
۳. استانداردهای اروپایی (EUREF و EVRS)
سیستم مرجع ارتفاعی اروپا، چارچوبی یکپارچه برای ترازیابی در کشورهای اروپایی ارائه میدهد.
۴. ضوابط ملی ایران
در ایران نیز بسته به نوع پروژه، کارفرما و الزامات قراردادی، استفاده از دستورالعملها و ضوابط سازمان نقشه برداری کشور و سایر مراجع ذیربط مورد توجه قرار میگیرد.
کاربردهای پیشرفته ترازیابی در پروژهها
پایش تغییرشکل سازهها (Deformation Monitoring)
یکی از حساسترین کاربردهای ترازیابی دقیق، پایش نشست و تغییرشکل سازههای بزرگ است. در سدها، ساختمانهای مرتفع، پلها و تونلها، حتی نشستهای چند میلیمتری میتوانند خطرآفرین باشند.
ترازیابی در پروژههای معدنی
- محاسبه حجم مواد معدنی: با اختلاف سطح پلههای استخراج
- طراحی جادههای دسترسی: شیب مناسب برای تردد کامیونها
- پایش پایداری دیواره: جابجایی نقاط روی دیواره معدن

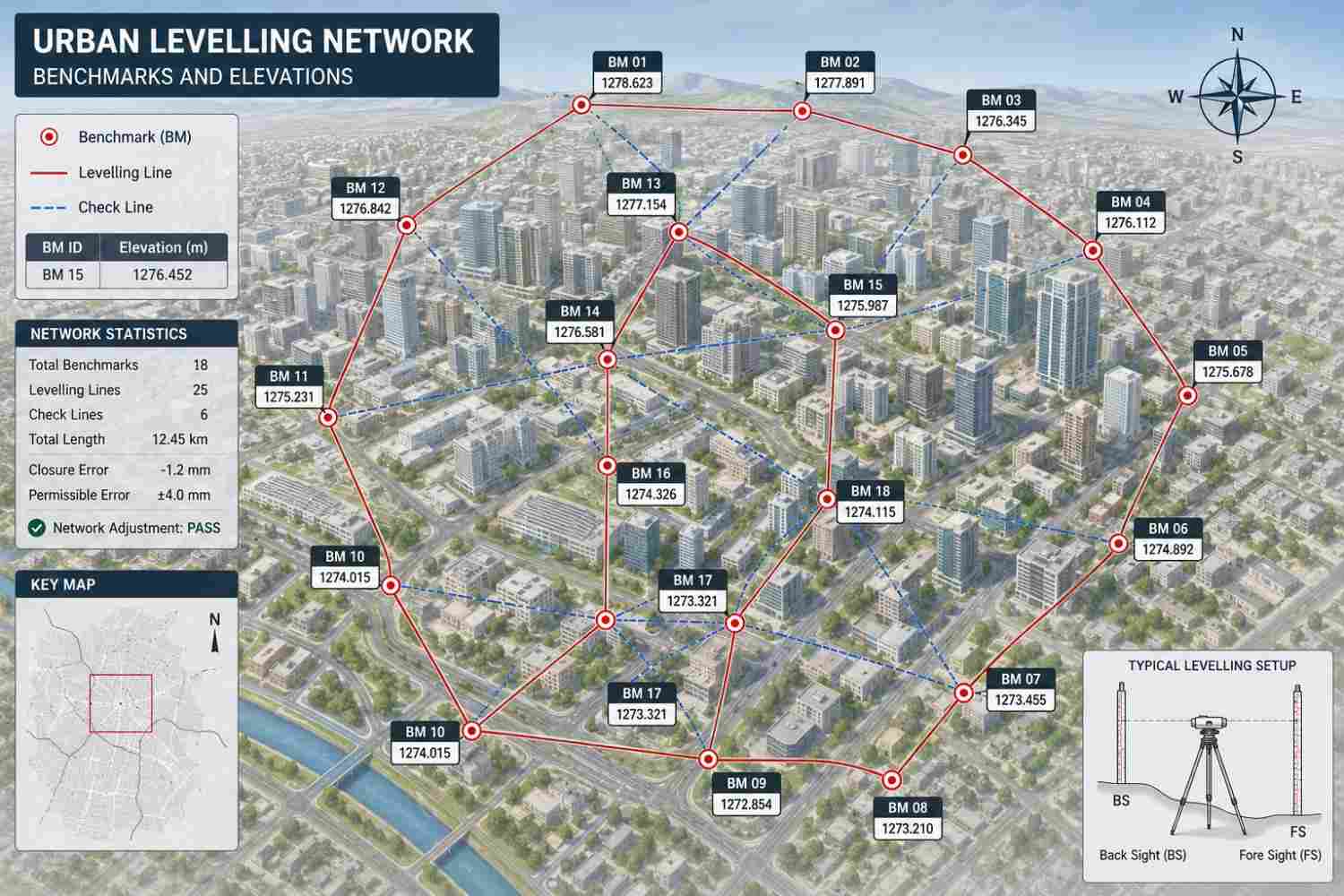

ترازیابی شهری و شبکههای زیرساختی
شهرهای مدرن نیازمند شبکههای ارتفاعی دقیق برای طراحی فاضلاب، زهکشی، تقاطعها و تجهیزات شهری هستند.
ترازیابی و کنترل ارتفاع در پروژههای زیرساختی قزوین
استان قزوین به دلیل موقعیت جغرافیایی و توسعه کشاورزی و صنعتی، همواره یکی از مناطق مهم برای اجرای پروژههای زیربنایی و عمرانی در کشور بوده است. در این میان، نقشه برداری قزوین و بهویژه ترازیابی قزوین نقشی کلیدی در موفقیت این پروژهها ایفا میکنند.
نمونه کاربردی شاخص: شبکه انتقال آب طالقان به دشت قزوین

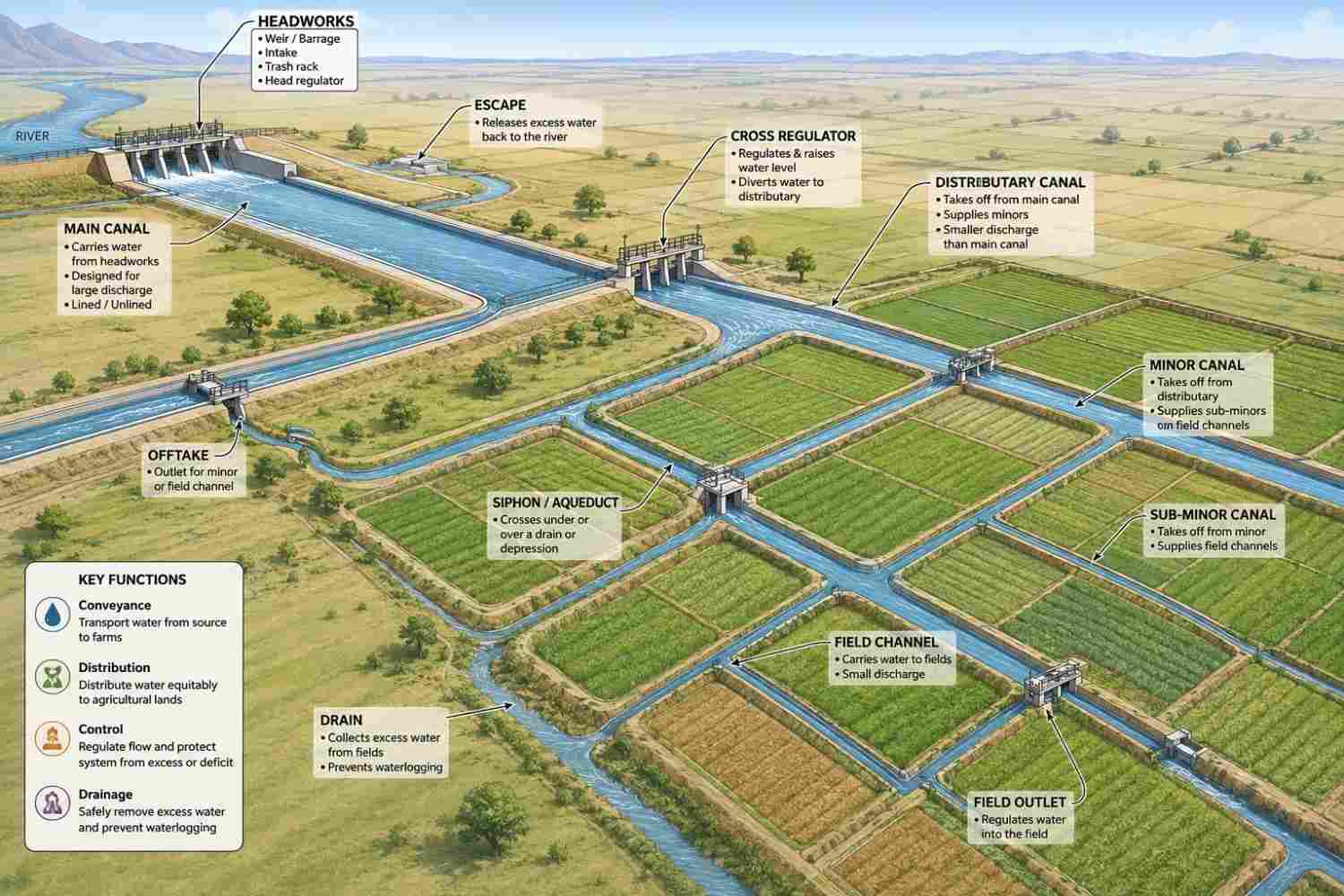

یکی از مهمترین پروژههای زیرساختی مرتبط با کنترل ارتفاع در استان قزوین، شبکه انتقال آب از حوزه طالقان به دشت قزوین است. این سامانه شامل مجموعهای از تأسیسات انتقال، تونل به طول حدود ۹ کیلومتر، سازههای انحرافی مانند سد انحرافی سنگبان و زیاران، و شبکه گسترده کانالهای آبیاری است که برای انتقال و توزیع آب در دشت قزوین توسعه یافته است. برخی منابع علمی، ظرفیت پوشش این شبکه را حدود ۸۰ هزار هکتار سطح ناخالص و ۵۸ هزار هکتار سطح خالص گزارش کردهاند.
اهمیت ترازیابی در این پروژه: از دیدگاه نقشه برداری، چنین شبکهای تنها یک سامانه انتقال آب نیست؛ بلکه مجموعهای خطی و گسترده از مسیرها، کانالها و سازههای هیدرولیکی است که کنترل هندسی، ارتفاعی و شیب طولی در مراحل طراحی، اجرا و نگهداری آن اهمیت دارد. خطاهای ارتفاعی میتوانند مستقیماً بر شیب هیدرولیکی و عملکرد شبکه انتقال و توزیع آب اثر بگذارند. به همین دلیل، اجرای عملیات ترازیابی دقیق در تمام مراحل این پروژهها، یک نیاز اساسی محسوب میشود.
فناوریهای نوین در ترازیابی
۱. سامانههای ترکیبی GNSS/Levelling
ترکیب دادههای GNSS با ترازیابی زمینی، امکان دستیابی به شبکههای ارتفاعی با دقت بالا و پوشش گسترده را فراهم میکند.
۲. استفاده از پهپادها در برداشت ارتفاعی
پهپادهای مجهز به سنسورهای RTK/PPK و دوربینهای فوتوگرامتری، میتوانند مدلهای رقومی ارتفاعی (DEM) با دقت مناسب تولید کنند. با این حال، برای پروژههایی که به کنترل ارتفاعی میلیمتری یا زیرمیلیمتری نیاز دارند، دادههای پهپادی معمولاً باید با نقاط کنترل زمینی و روشهای دقیق ژئودتیکی کنترل و یکپارچه شوند.
نکات کلیدی در انجام پروژههای ترازیابی موفق
- برنامهریزی دقیق: تعیین روش، دقت، تعداد نقاط و زمانبندی
- کالیبراسیون تجهیزات: اطمینان از کالیبره بودن دستگاهها
- شرایط محیطی: انجام در شرایط جوی مناسب با تابش کمتر و پایداری جو
- کنترل کیفی: انجام اندازهگیریهای اضافی و کنترل بستار
- مستندسازی کامل: ثبت دادهها، شرایط محیطی و مشخصات تجهیزات
سوالات متداول (FAQ)
۱. دقیقترین روش ترازیابی کدام است؟
ترازیابی هندسی دقیق با استفاده از ترازیابهای دیجیتال و شاخصهای اینوار، در بسیاری از پروژههای ژئودتیکی و عمرانی، یکی از دقیقترین روشهای عملی برای تعیین اختلاف ارتفاع است.
۲. ترازیابی با GNSS چه دقتی دارد؟
دقت به روش اجرایی بستگی دارد. در حالت RTK، دقت معمول سانتیمتری و در حالت Static دقیق، در حد چند میلیمتر تا سانتیمتر است. دستیابی به دقت بالاتر نیازمند مدل دقیق ژئوئید، زمان مشاهده طولانی و کنترل محیطی است.
۳. آیا میتوان از پهپاد برای برداشت ارتفاعی استفاده کرد؟
بله. پهپادهای مجهز به RTK/PPK و فوتوگرامتری میتوانند مدلهای ارتفاعی و توپوگرافی با دقت مناسب تولید کنند. اما برای پروژههای نیازمند کنترل ارتفاعی میلیمتری، دادههای پهپادی باید با نقاط کنترل زمینی و روشهای دقیق ژئودتیکی یکپارچه شوند.
۴. خطای بستار در ترازیابی چیست؟
خطای بستار، اختلاف ارتفاع محاسبه شده بین دو نقطه که از دو مسیر مختلف اندازهگیری شده است. حد مجاز آن تابع استاندارد اجرایی، کلاس ترازیابی و طول مسیر است و معمولاً بهصورت ضریبی از √K بیان میشود.
۵. بهترین زمان برای انجام ترازیابی دقیق چه زمانی است؟
شرایط مناسب معمولاً شامل تابش حرارتی کمتر، پایداری نسبی جو، باد کم و نبود بارش شدید است. بنابراین، بسته به شرایط محلی، ساعات ابتدایی روز یا زمانهایی با تابش کمتر مناسبتر هستند.
۶. تفاوت ارتفاع بیضوی و ارتفاع ارتومتریک چیست؟
ارتفاع بیضوی (h) ارتفاع نسبت به بیضوی مرجع (مانند WGS84) است که توسط GNSS اندازهگیری میشود. ارتفاع ارتومتریک (H) یا همان ارتفاع از سطح دریا، ارتفاع نسبت به ژئوئید است. رابطه آنها: H = h − N که N جدایش ژئوئید است.
جمعبندی
ترازیابی، به عنوان یکی از ارکان اساسی نقشه برداری، نقشی حیاتی در موفقیت پروژههای عمرانی، معدنی، شهری و صنعتی ایفا میکند. در این مقاله، با مفاهیم پایه، روشهای مختلف، استانداردهای بینالمللی و کاربردهای پیشرفته ترازیابی آشنا شدیم. انتخاب روش مناسب، کنترل کیفیت دقیق و درک صحیح از الزامات پروژه، کلید دستیابی به نتایج قابل اعتماد است.
