مقدمه؛ چرا یک سنسور برای ناوبری هوشمند کافی نیست؟
تصور کنید یک خودروی خودران با سرعت ۱۱۰ کیلومتر بر ساعت در یک بزرگراه در حال حرکت است. سیستم ناوبری خودرو با اتکا به دادههای موقعیتیابی ماهوارهای (GPS) مسیر خود را بهدرستی طی میکند؛ اما ناگهان خودرو وارد یک تونل طولانی میشود و ارتباط با ماهوارهها قطع میشود.
در این لحظه، اگر خودرو فقط به GPS متکی باشد، موقعیت خود را از دست خواهد داد. اما یک خودروی خودران مدرن چگونه این چالش را مدیریت میکند؟
پاسخ در فناوری Sensor Fusion یا ادغام دادههای سنسورها نهفته است. در چنین شرایطی، سیستم ناوبری خودرو بهجای تکیه بر یک سنسور، دادههای چندین سنسور مختلف مانند IMU، LiDAR، دوربینها، رادار و انکودر چرخها را با یکدیگر ترکیب میکند. هرکدام از این سنسورها بخشی از واقعیت را مشاهده میکنند و هیچکدام بهتنهایی کامل نیستند، اما با تلفیق هوشمندانه اطلاعات آنها، خودرو میتواند حتی در نبود GPS نیز موقعیت خود را با دقت بالا تخمین بزند.
امروزه تقریباً تمام سامانههای پیشرفته رباتیک، خودروهای خودران، پهپادها، رباتهای صنعتی و سیستمهای SLAM بر پایه همین مفهوم طراحی میشوند. در این مقاله، با مفهوم Sensor Fusion، انواع آن، کاربردها و چالشهای پیادهسازی آن آشنا خواهیم شد.
Sensor Fusion چیست و چگونه کار میکند؟
Sensor Fusion یا ادغام دادههای سنسور فرآیندی است که در آن اطلاعات دریافتی از چندین سنسور مختلف با یکدیگر ترکیب میشوند تا تخمینی دقیقتر، پایدارتر و قابلاعتمادتر از وضعیت سیستم یا محیط پیرامون ارائه دهند.
به بیان ساده، Sensor Fusion از نقاط قوت هر سنسور استفاده میکند و در عین حال تأثیر محدودیتها و خطاهای آن را به حداقل میرساند.
یک مثال ساده برای درک بهتر
تصور کنید سه نفر در حال توصیف یک ساختمان هستند:
- نفر اول فقط نمای بیرونی ساختمان را میبیند.
- نفر دوم نقشه داخلی ساختمان را در اختیار دارد.
- نفر سوم اطلاعاتی درباره موقعیت جغرافیایی ساختمان دارد.
هرکدام از این افراد بخشی از واقعیت را توصیف میکنند، اما هیچکدام تصویر کاملی از ساختمان ارائه نمیدهند. اگر اطلاعات هر سه نفر با هم ترکیب شود، درک بسیار کاملتری از ساختمان به دست میآید. Sensor Fusion دقیقاً همین کار را با دادههای سنسورها انجام میدهد.

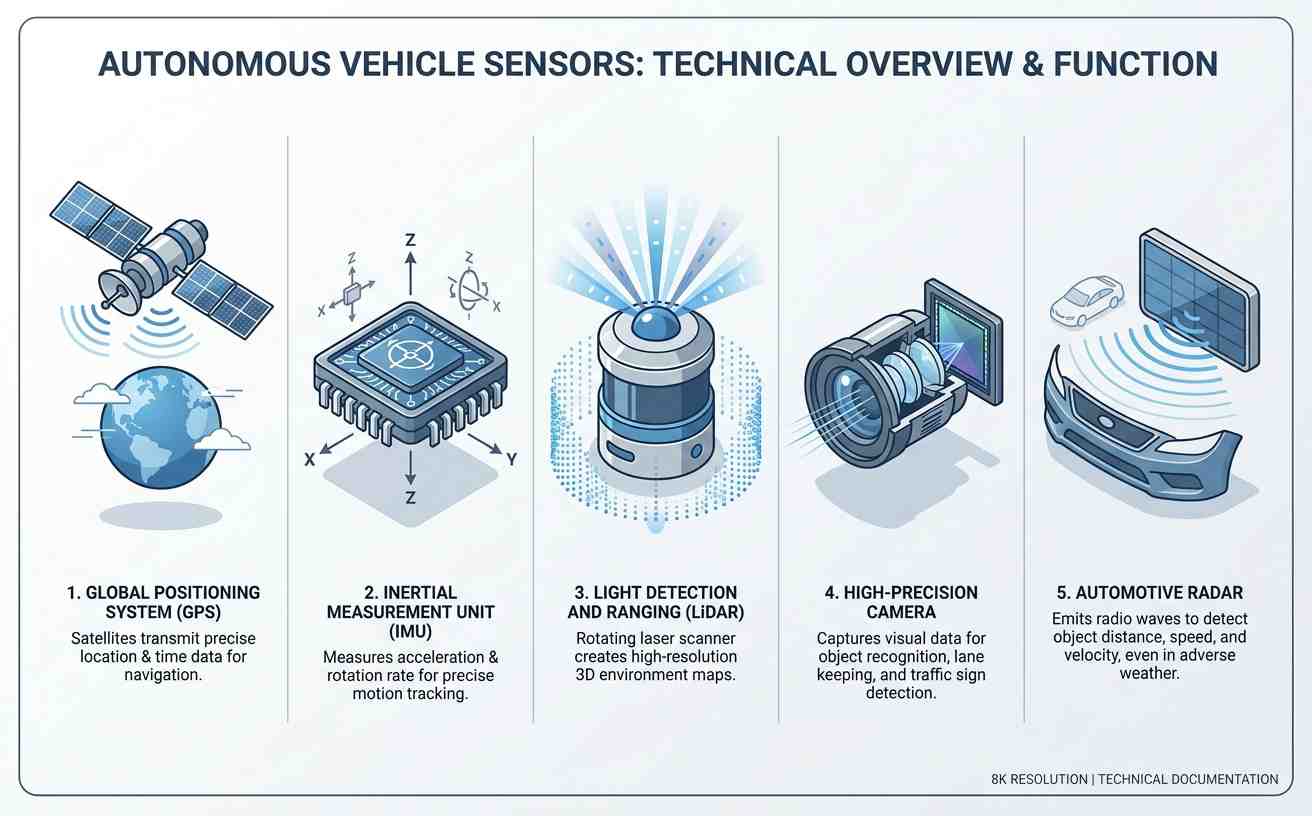

محدودیتهای سنسورها؛ چرا هیچ سنسوری کامل نیست؟
یکی از بزرگترین اشتباهات در شروع یادگیری رباتیک، تصور این است که بتوان تنها با استفاده از یک سنسور، مسئله مکانیابی را حل کرد. در عمل، هر سنسور محدودیتهای خاص خود را دارد. در ادامه، به بررسی مزایا و معایب رایجترین سنسورها میپردازیم.
۱. GPS (سیستم موقعیتیابی جهانی)
| مزایا | معایب |
|---|---|
| ارائه موقعیت مطلق و جهانی | عدم عملکرد در محیطهای سرپوشیده و تونلها |
| دقت بالا در حالت RTK (تا سطح سانتیمتر) | کاهش دقت در خیابانهای باریک و مناطق شهری متراکم |
| مناسب برای ناوبری در فضای باز | تأثیرپذیری از شرایط جوی و خطاهای چندمسیری (Multipath) |
۲. IMU (واحد اندازهگیری اینرسی)
| مزایا | معایب |
|---|---|
| نرخ نمونهبرداری بسیار بالا (صدها هرتز) | تجمع خطا در طول زمان (Drift) |
| مستقل از شرایط محیطی | وجود نویز در خروجی سنسورها |
| مناسب برای تخمین حرکت لحظهای | نیاز به کالیبراسیون دقیق برای حذف بایاس |
۳. LiDAR (لیدار)
| مزایا | معایب |
|---|---|
| اندازهگیری دقیق فاصله تا اشیا | قیمت بالا و حجم زیاد داده |
| عملکرد مناسب در شب | حساسیت به باران، مه و گردوغبار |
| تولید ابرنقاط سهبعدی با دقت بالا | عدم تشخیص رنگ و بافت اشیا |
۴. دوربین (Camera)
| مزایا | معایب |
|---|---|
| اطلاعات غنی از محیط (رنگ، بافت، شکل) | وابستگی شدید به شرایط نوری |
| هزینه پایین و دسترسی آسان | کاهش عملکرد در تاریکی و نور شدید |
| قابلیت تشخیص اشیا، خطوط و علائم | حساسیت به تغییرات روشنایی و سایهها |
۵. رادار (Radar)
| مزایا | معایب |
|---|---|
| عملکرد عالی در شرایط آبوهوایی نامناسب | رزولوشن پایینتر نسبت به LiDAR |
| برد بالا و اندازهگیری سرعت اجسام | اطلاعات هندسی محدود |
| مقاومت در برابر گردوغبار و مه | نویز بیشتر در محیطهای شلوغ |
چرا به Sensor Fusion نیاز داریم؟
اگر هر سنسور دارای خطا و محدودیت است، چرا از همان یک سنسور استفاده نکنیم؟ پاسخ ساده است: زیرا با ادغام هوشمندانه، خطاهای سنسورها یکدیگر را جبران میکنند.
به این مثال توجه کنید:
- GPS موقعیت مطلق را ارائه میدهد، اما نرخ بهروزرسانی آن پایین است (۱ تا ۱۰ هرتز).
- IMU نرخ بسیار بالایی دارد (۱۰۰ تا ۱۰۰۰ هرتز)، اما به مرور زمان دچار Drift میشود.
- LiDAR محیط را با دقت بالا اسکن میکند، اما اطلاعاتی از موقعیت جهانی ندارد.
- دوربین جزئیات تصویری فراوان ثبت میکند، اما در تاریکی عملکرد ضعیفی دارد.
ترکیب این اطلاعات باعث میشود که نقاط قوت هر سنسور، ضعف سنسورهای دیگر را پوشش دهد و در نتیجه، تخمین نهایی بسیار دقیقتر و قابلاطمینانتر خواهد بود.
کاربردهای عملی Sensor Fusion

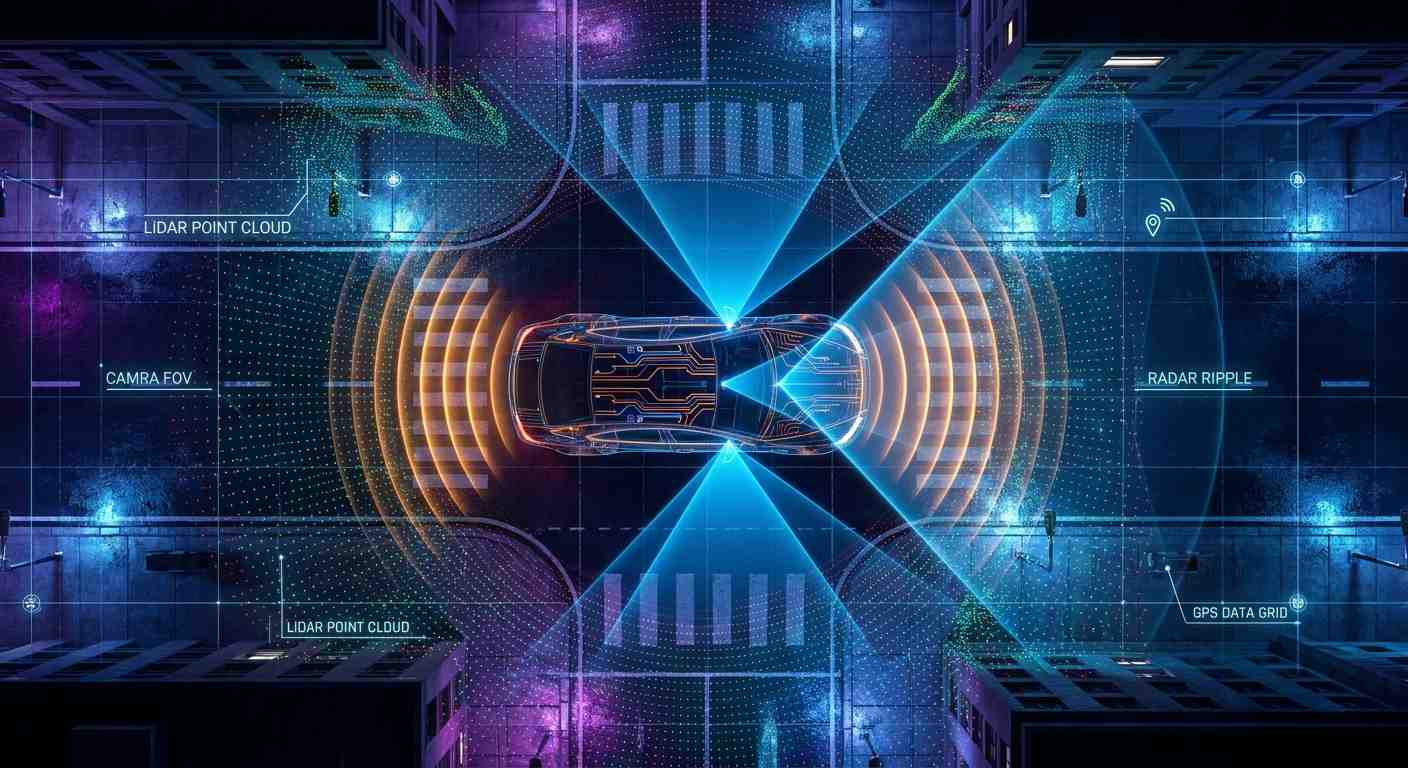

۱. خودروهای خودران
یک خودروی خودران معمولاً از مجموعهای از سنسورها بهصورت همزمان استفاده میکند:
| سنسور | وظیفه اصلی |
|---|---|
| GNSS/GPS | تعیین موقعیت جهانی |
| IMU | اندازهگیری شتاب و سرعت زاویهای |
| LiDAR | ساخت نقشه سهبعدی از محیط |
| دوربین | تشخیص خطوط، علائم، چراغها و اشیا |
| رادار | تشخیص اجسام متحرک و اندازهگیری سرعت |
| انکودر چرخها | اندازهگیری مسافت طیشده و سرعت چرخها |
واحد پردازش مرکزی خودرو این دادهها را در هر لحظه دریافت کرده و با استفاده از الگوریتمهای ادغام داده، بهترین تخمین ممکن از وضعیت خودرو را محاسبه میکند. نتیجه نهایی، یک درک ۳۶۰ درجه از محیط و موقعیت دقیق خودرو است.
۲. رباتیک صنعتی و پهپادها
در رباتیک صنعتی، Sensor Fusion به رباتها اجازه میدهد تا اشیا را با دقت بالا تشخیص دهند و مونتاژ دقیقی انجام دهند. در پهپادها، ترکیب دادههای GPS، IMU و دوربین، پرواز پایدار و دقیق را حتی در شرایط باد و محیطهای پیچیده امکانپذیر میسازد.
۳. نقشهبرداری و SLAM
سیستمهای SLAM (همزمان مکانیابی و نقشهبرداری) بهشدت به Sensor Fusion وابسته هستند. الگوریتمهای پیشرفته امروزی مانند Visual-Inertial SLAM، LIO-SAM و FAST-LIO از ترکیب دادههای دوربین، LiDAR و IMU برای مکانیابی دقیق استفاده میکنند. در سیستمهای ناوبری دقیق مانند OB_GINS، اطلاعات GNSS، IMU و سایر حسگرها در قالب یک چارچوب بهینهسازی ترکیب میشوند تا حتی در شرایطی که یکی از سنسورها عملکرد ضعیفی دارد، سیستم همچنان موقعیت و جهتگیری را با دقت بالا تخمین بزند.

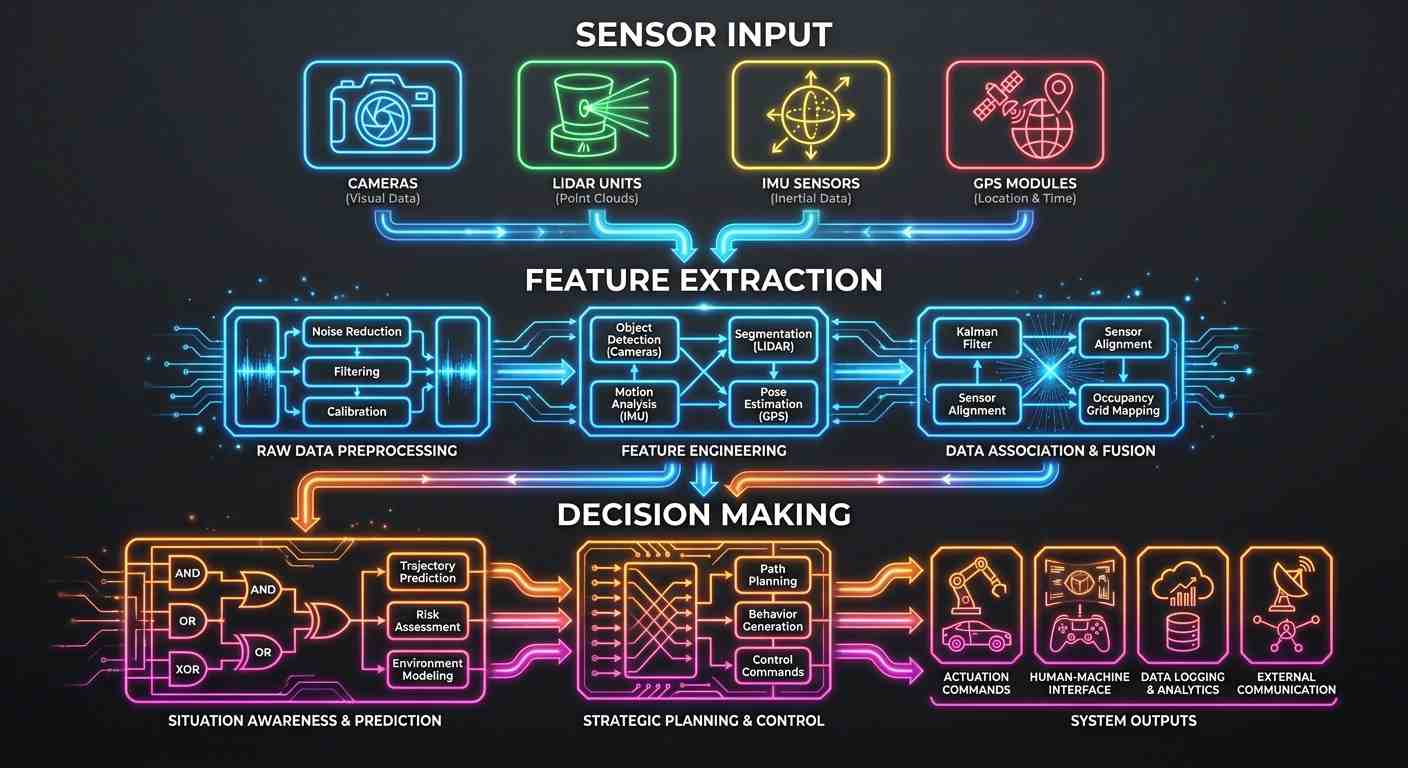

معماریهای Sensor Fusion
برای پیادهسازی Sensor Fusion، سه رویکرد اصلی وجود دارد:
۱. Low-Level Fusion (ادغام در سطح داده)
در این روش، دادههای خام از سنسورهای مختلف مستقیماً با یکدیگر ترکیب میشوند. این رویکرد اطلاعات بیشتری را حفظ میکند اما نیازمند همگامسازی دقیق و حجم پردازش بالا است.
۲. Mid-Level Fusion (ادغام در سطح ویژگی)
در این سطح، ابتدا از دادههای هر سنسور ویژگیهای کلیدی استخراج میشوند (مثل لبهها، نقاط کلیدی، یا اشیا) و سپس این ویژگیها با یکدیگر ادغام میشوند. این روش تعادل خوبی بین دقت و پیچیدگی محاسباتی برقرار میکند.
۳. High-Level Fusion (ادغام در سطح تصمیم)
در این روش، هر سنسور بهطور مستقل یک تصمیم یا تخمین تولید میکند و سپس این تصمیمات با هم ترکیب میشوند. این رویکرد سادهترین پیادهسازی را دارد اما ممکن است برخی اطلاعات مفید را از دست بدهد.
چالشهای اصلی در پیادهسازی Sensor Fusion
۱. همگامسازی زمانی (Synchronization)
دادههای سنسورها باید در یک بازه زمانی مشخص با یکدیگر هماهنگ شوند. تأخیر در دریافت داده از یک سنسور میتواند باعث خطاهای جدی در تخمین نهایی شود.
۲. کالیبراسیون سنسورها
کالیبراسیون دقیق سنسورها برای حذف بایاس، تراز کردن محورها و تطابق مختصات آنها ضروری است. بدون کالیبراسیون صحیح، حتی بهترین الگوریتمهای Sensor Fusion نیز عملکرد مطلوبی نخواهند داشت.
۳. نویز و عدم قطعیت
هر سنسور دارای نویز و عدم قطعیت خاص خود است. نحوه مدلسازی و مدیریت این عدمقطعیتها تأثیر مستقیمی بر کیفیت خروجی نهایی دارد.
۴. پیچیدگی محاسباتی
ترکیب دادههای چندین سنسور با نرخ بالا، نیازمند قدرت پردازش قابلتوجهی است که باید در زمان واقعی (Real-Time) انجام شود.
جمعبندی
Sensor Fusion یک فناوری کلیدی در سیستمهای ناوبری، رباتیک و خودروهای خودران است که با ترکیب هوشمندانه دادههای چندین سنسور، دقت و قابلیت اطمینان را به سطحی میرساند که با هیچ سنسوری بهتنهایی قابلدستیابی نیست.
در این مقاله با مفهوم اصلی Sensor Fusion، محدودیتهای سنسورها، کاربردهای عملی و چالشهای پیادهسازی آن آشنا شدیم. درک این مفاهیم، پایهای ضروری برای ورود به مباحث پیشرفتهتر مانند فیلتر کالمن، Error-State Kalman Filter، Factor Graph و ادغام GNSS/INS است که در مقالات بعدی این مجموعه بهصورت تخصصی بررسی خواهند شد.
سؤالات متداول (FAQ)
۱. تفاوت Sensor Fusion با Data Fusion چیست؟
Sensor Fusion زیرمجموعهای از Data Fusion است که بهطور خاص به ترکیب دادههای سنسورها میپردازد، در حالی که Data Fusion مفهوم گستردهتری دارد و شامل ترکیب هر نوع داده از منابع مختلف میشود.
۲. آیا Sensor Fusion فقط در خودروهای خودران کاربرد دارد؟
خیر؛ این فناوری در رباتیک صنعتی، پهپادها، سیستمهای امنیتی، پزشکی، واقعیت افزوده و بسیاری حوزههای دیگر نیز کاربرد گستردهای دارد.
۳. بهترین سنسور برای سیستمهای SLAM کدام است؟
هیچ سنسوری بهتنهایی بهترین نیست. ترکیب LiDAR با IMU یا دوربین با IMU رایجترین روشها هستند و انتخاب به نیازهای پروژه بستگی دارد.
