انواع الگوریتمهای SLAM؛ مقایسه کامل EKF، Graph SLAM، Visual SLAM و LiDAR SLAM
۱۴۰۵/۰۴/۳۱•8 دقیقه مطالعه•4 برچسب
دکتر حمیدرضا حسینپور
مدیرعامل و مؤسس
مدیرعامل و مؤسس سپهر پایش مکان نگار
راهنمای جامع انتخاب الگوریتم SLAM؛ کدام روش برای پروژه شما مناسبتر است؟
سوال مهم: بین انبوه الگوریتمهای SLAM مثل ORB-SLAM3، Cartographer و LIO-SAM، کدام یک دقیقاً نیازهای پروژه رباتیک یا خودروی خودران شما را برآورده میکند؟ در این مقاله، با یک مقایسه فنی و کاربردی، بهترین گزینه را بر اساس سنسور، محیط و بودجه به شما معرفی میکنیم.
در دو مقاله قبلی با مفهوم SLAM و مراحل عملکرد آن آشنا شدیم. دیدیم که یک سیستم SLAM با استفاده از سنسورهایی مانند دوربین، LiDAR و IMU، موقعیت خود را تخمین میزند و همزمان نقشهای از محیط ایجاد میکند.
اما چرا الگوریتمهای SLAM اینقدر متنوع هستند؟ پاسخ ساده است: زیرا محیطهای عملیاتی و سختافزارها با هم تفاوت اساسی دارند. در این مقاله از مجموعه مقالات SLAM، مهمترین خانوادههای الگوریتمها را بررسی کرده و یک چارچوب تصمیمگیری (Decision Matrix) برای انتخاب بهترین روش ارائه میدهیم.
چرا یک الگوریتم برای همه شرایط کافی نیست؟
اگر همه محیطها یکسان بودند، شاید تنها یک الگوریتم برای SLAM کافی بود. اما در عمل شرایط بسیار متفاوت است. بیایید سناریوهای زیر را در نظر بگیریم:
خودروی خودران: نیاز به دقت سانتیمتری در سرعت بالا و شرایط نوری متغیر (روز/شب).
پهپاد تحویلدهنده: نیاز به پردازش لحظهای با وزن و مصرف باتری بسیار پایین.
ربات جاروبرقی: نیاز به هزینه کم و عملکرد قابل قبول در محیطهای داخلی با نور ثابت.
اسکنرنگ سهبعدی ساختمان: نیاز به دقت بالا برای ایجاد نقشه (مش) با جزئیات کامل، بدون نگرانی از سرعت لحظهای.
هر یک از این سناریوها چالشهای متفاوتی دارند؛ بنابراین الگوریتمهای مختلفی برای آنها توسعه یافته است.
دستهبندی کلی الگوریتمهای SLAM (بر اساس سه رویکرد)
برای درک بهتر، الگوریتمهای SLAM را در سه گروه کلی دستهبندی میکنیم که هر کدام از زاویهای به مسئله نگاه میکنند:
۱. دستهبندی بر اساس روش تخمین ریاضی (پشتصحنه)
EKF SLAM (فیلتر کالمن توسعهیافته)
FastSLAM (فیلتر ذرات)
Graph SLAM (بهینهسازی گراف) → محبوبترین روش در سیستمهای مدرن
۲. دستهبندی بر اساس سنسور اصلی (ورودی داده)
Visual SLAM (دوربین)
LiDAR SLAM (لیزر)
Visual-Inertial SLAM (دوربین + IMU)
RGB-D SLAM (دوربین عمقدار)
۳. دستهبندی بر اساس نحوه پردازش داده (استراتژی)
Feature-Based (ویژگیمحور)
Direct (مستقیم/شدت نوری)
Dense (متراکم) در مقابل Sparse (پراکنده)
در ادامه هر یک از این روشها را با نگاه کاربردی بررسی میکنیم.
۱. الگوریتمهای کلاسیک؛ از EKF تا Graph SLAM
EKF SLAM (Extended Kalman Filter)
Extended Kalman Filter یکی از قدیمیترین و شناختهشدهترین الگوریتمهاست. در این روش، موقعیت ربات و نقاط شاخص محیط در یک بردار حالت بزرگ نگهداری شده و با هر مشاهده، کل سیستم بهروز میشود.
مزایا: پایهگذار بسیاری از تحقیقات، پیادهسازی ساده در محیطهای کوچک.
معایب:مشکل مقیاسپذیری – با افزایش نقاط، زمان پردازش به توان ۳ افزایش مییابد!
کاربرد: پروژههای آموزشی، تحقیقات دانشگاهی و رباتهای بسیار ساده.
FastSLAM
برای رفع محدودیت EKF، ایده فیلتر ذرات وارد شد. در FastSLAM، هزاران ذره (Particle) مسیرهای احتمالی ربات را شبیهسازی میکنند و هر کدام یک نقشه مستقل دارند.
مزایا: مدیریت محیطهای بزرگ و غیرخطی بسیار بهتر از EKF است.
معایب: وابستگی شدید به تعداد ذرات؛ اگر ذرات کم باشند دقت پایین میآید و اگر زیاد باشند مصرف حافظه بالا میرود.
⭐ Graph SLAM (انتخاب اول سیستمهای حرفهای)
اگر بخواهیم یک الگوریتم را به عنوان استاندارد طلایی امروزی معرفی کنیم، آن Graph SLAM است. در این روش، کل مسیر حرکت ربات به صورت یک گراف مدل میشود:
هر گره (Node) یک موقعیت از ربات در زمان مشخص است.
هر یال (Edge) یک محدودیت (Constraint) است؛ یعنی «ربات از موقعیت A به B رفته و این فاصله را اندازه گرفته است».
سپس یک الگوریتم بهینهساز (مثل g2o یا Ceres) کل گراف را یکجا بهینه میکند تا خطاهای Accumulated (انباشته) تصحیح شوند.
مزایا: دقت بسیار بالا، عملکرد عالی در بستهشدن حلقه (Loop Closure)، و تصحیح خطای کل مسیر.
معایب: نیاز به حافظه و توان پردازشی بیشتر.
نمونههای معروف: Google Cartographer (LiDAR)، ORB-SLAM3 (Visual)، و LIO-SAM (LiDAR+IMU).

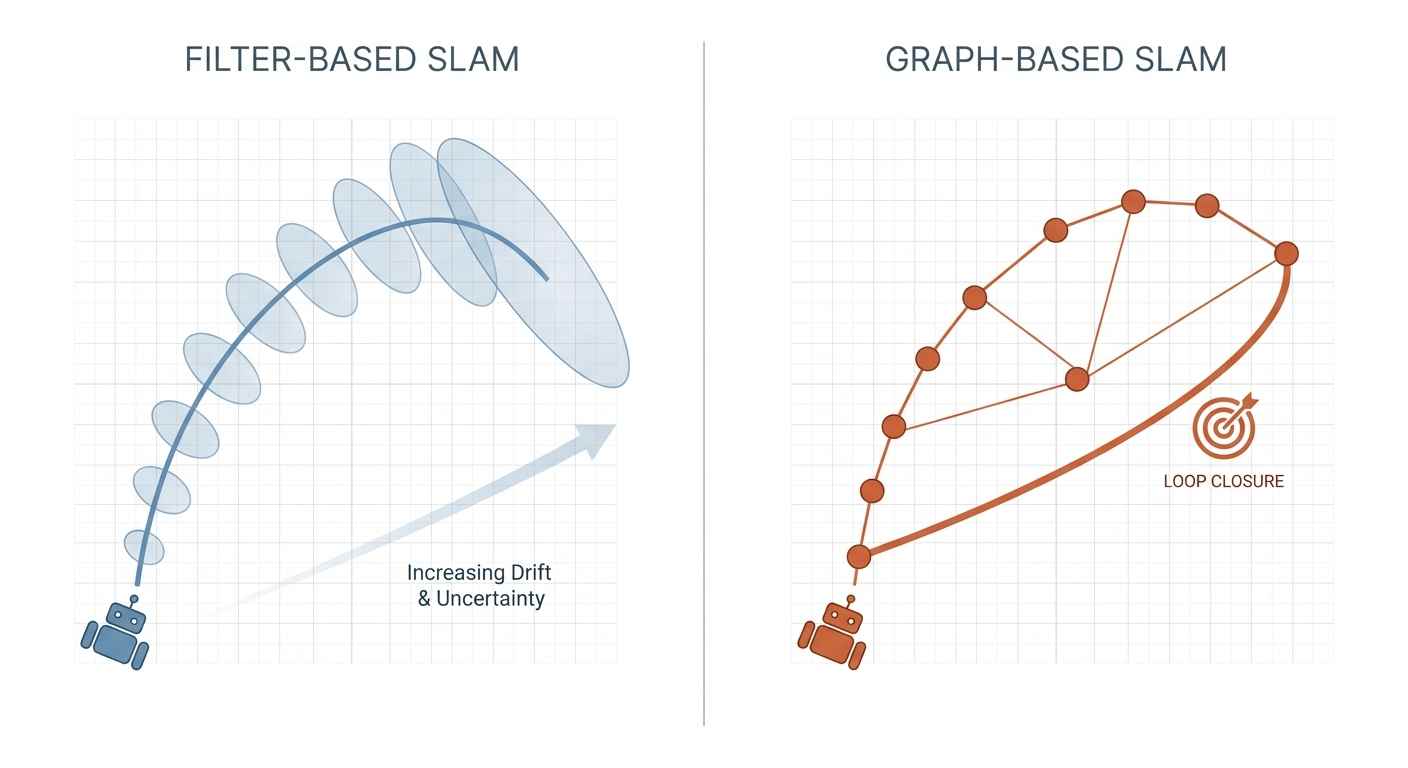

مقایسه مفهومی دو رویکرد اصلی در تخمین موقعیت ربات. در روش فیلتر محور (سمت چپ)، عدم قطعیت با حرکت ربات افزایش مییابد. در روش گراف محور (سمت راست)، با استفاده از گرهها (موقعیتهای ربات) و یالها (محدودیتها) و بهینهسازی همزمان، مسیر با دقت بسیار بالاتری تخمین زده میشود. الگوریتمهای مدرن مانند Cartographer و ORB-SLAM3 از رویکرد گراف محور استفاده میکنند.
۲. رقابت دو غول؛ Visual SLAM در برابر LiDAR SLAM
یکی از مهمترین تصمیمات در پروژههای SLAM، انتخاب بین دوربین و لیزر است.
Visual SLAM (مقرونبهصرفه و هوشمند)
در این روش تنها از دوربین (تکچشمی، دوچشمی یا چندچشمی) استفاده میشود. الگوریتم با ردیابی پیکسلها یا ویژگیهای تصویری، حرکت را تخمین میزند.
مزیت طلایی:هزینه بسیار پایین و وزن کم سختافزار.
چالش اصلی:حساسیت به نور و بافت. در راهروهای سفید یکدست یا شب، عملکرد به شدت کاهش مییابد.
پرچمداران:ORB-SLAM3 (محبوبترین)، DSO، و SVO.
LiDAR SLAM (دقیق و مقاوم)
در این روش از اسکنر لیزری (LiDAR) برای اندازهگیری فاصله تا نقاط محیط استفاده میشود و یک ابرنقاط (Point Cloud) سهبعدی تولید میکند.
مزیت طلایی:دقت سانتیمتری و عملکرد بینقص در شب و روز (نور محیط تأثیری ندارد).
چالش اصلی:قیمت بسیار بالا و حجم عظیم داده که نیاز به پردازنده قوی دارد.
پرچمداران: LOAM، LeGO-LOAM، و FAST-LIO2 (که جزء سریعترینهاست).

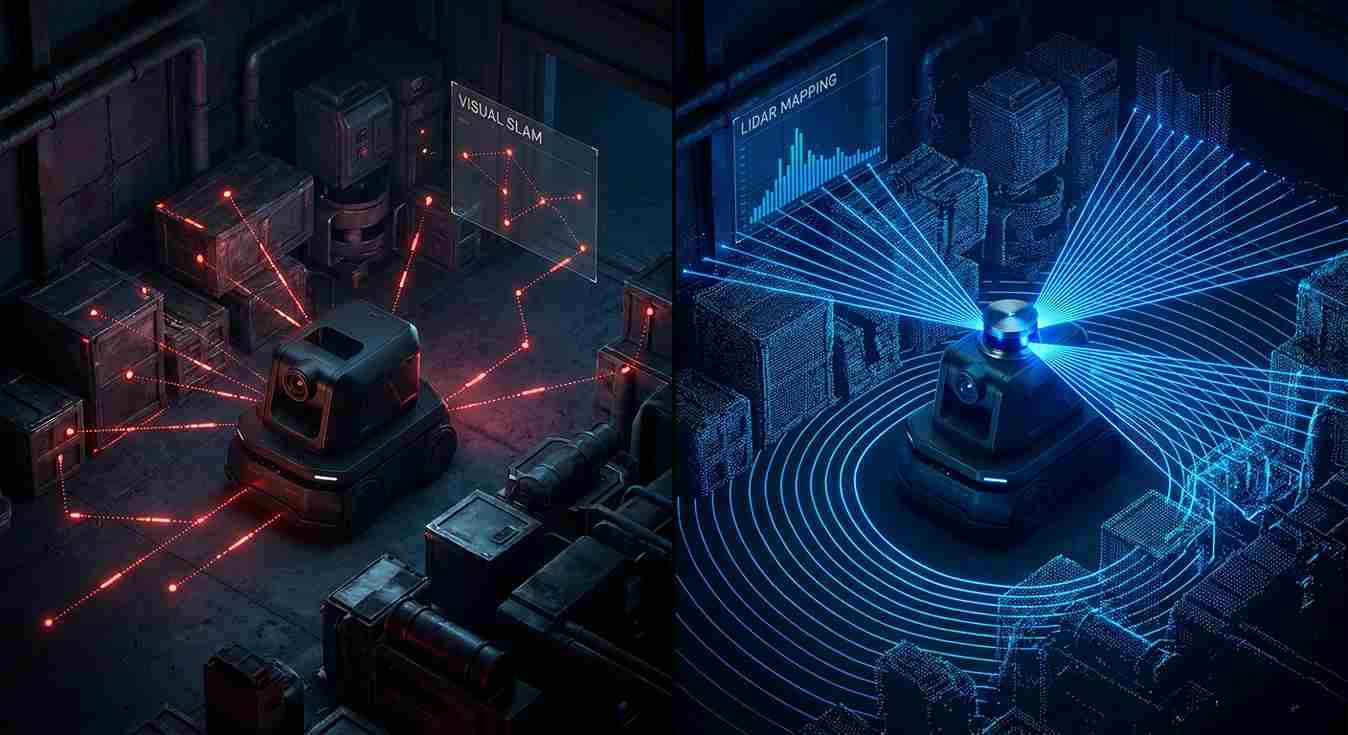

مقایسه دو سنسور اصلی در SLAM؛ دوربین (سمت چپ) با استخراج ویژگیهای بصری و LiDAR (سمت راست) با تولید ابرنقاط دقیق از محیط. هرکدام مزایا و محدودیتهای خاص خود را دارند؛ دوربین هزینه کمتری دارد اما به نور حساس است، درحالیکه LiDAR دقت بالایی دارد اما گرانتر است. بسیاری از سیستمهای پیشرفته از ترکیب هر دو سنسور استفاده میکنند.
۳. روشهای ترکیبی و تخصصی (برنده میدان رباتیک امروز)
Visual-Inertial SLAM (VIO) – انتخاب اول پهپادها
ترکیب دوربین با حسگر IMU (شتابسنج و ژیروسکوپ) معجزه میکند. IMU مشکلات مربوط به حرکت سریع و تاری تصویر را جبران میکند و دوربین، خطای انباشته IMU را اصلاح میکند.
دوربینهایی مانند Intel RealSense یا Kinect، علاوه بر تصویر رنگی، عمق هر پیکسل را نیز ارسال میکنند. این کار ساخت نقشه سهبعدی دقیق از اتاقها را بسیار آسان میکند.
مزیت: ساخت نقشه Dense (متراکم) با جزئیات کامل.
محدودیت: برد کوتاه (معمولاً کمتر از ۵ متر) و حساسیت به نور شدید خورشید.
۴. استراتژی پردازش؛ Feature-Based در مقابل Direct
Feature-Based SLAM (ویژگیمحور): مانند ORB-SLAM که فقط نقاط کلیدی (گوشهها و لبهها) را پردازش میکند. سرعت بالا و مصرف حافظه کم، آن را به گزینه اول رباتهای تجاری تبدیل کرده است.
Direct SLAM (مستقیم): مانند DSO که از شدت روشنایی تمام پیکسلها استفاده میکند. در محیطهای با بافت غنی دقت بالاتری دارد، اما به تغییرات نور بسیار حساس است.
جدول مقایسه سریع الگوریتمهای SLAM (راهنمای انتخاب)
الگوریتم اصلی
سنسور پیشنهادی
دقت
سرعت
محدودیت اصلی
مناسب برای
EKF SLAM
متنوع
متوسط
متوسط
مقیاسپذیری پایین
پروژههای دانشگاهی
Graph SLAM
LiDAR / دوربین
بسیار بالا
متوسط
پیچیدگی پیادهسازی
خودروهای خودران و رباتیک پیشرفته
ORB-SLAM3
دوربین (Monocular/Stereo)
بالا
بسیار بالا
حساس به نور کم
رباتهای سبک، AR، موبایل
LiDAR SLAM (LOAM)
LiDAR
بسیار بالا
متوسط
هزینه سختافزار
خودروهای خودران، معدن، فضای باز
FAST-LIO2
LiDAR + IMU
بسیار بالا
بسیار بالا
نیاز به کالیبراسیون
پهپادهای سریعالسیر، رباتهای دینامیک
RGB-D SLAM
RGB-D Camera (Kinect)
بالا
بالا
برد کوتاه
اسکن داخل ساختمان، رباتهای خانگی
کدام الگوریتم SLAM برای پروژه شما مناسب است؟ (سناریوهای واقعی)
انتخاب الگوریتم صرفاً یک بحث آکادمیک نیست؛ یک تصمیم مهندسی است. بر اساس نیاز خود، از این دستورالعمل سریع استفاده کنید:
اگر بودجه پایین و سختافزار محدود دارید: سراغ Visual SLAM (مثل ORB-SLAM3) بروید. تنها با یک وبکم میتوانید کار را راه بیندازید.
اگر در فضای باز و شب کار میکنید (مثل خودروی خودران): به جز LiDAR SLAM گزینه دیگری ندارید؛ زیرا دوربین در شب کور است.
اگر ربات شما سریع حرکت میکند (پهپاد یا خودرو اسپرت): حتماً از Visual-Inertial یا LiDAR-Inertial (مانند FAST-LIO) استفاده کنید تا IMU عدم قطعیت حرکت سریع را جبران کند.
اگر نیاز به نقشهای با جزئیات کامل (Digital Twin) دارید: به سراغ RGB-D SLAM یا Dense SLAM بروید تا تمام سطوح بازسازی شوند.
برای اکثر پروژههای صنعتی مدرن: ترکیب LiDAR + IMU + GNSS در چارچوب Graph SLAM (مانند LIO-SAM یا Cartographer) بهترین و متداولترین انتخاب است.
جمعبندی و گام بعدی
الگوریتمهای SLAM در طول سه دهه گذشته از روشهای ساده فیلتر کالمن به سیستمهای پیچیده بهینهسازی گراف رسیدهاند. هیچ الگوریتمی برای همه کاربردها بهترین نیست؛ انتخاب هوشمندانه، کلید موفقیت پروژه شماست.
اکنون که با خانوادههای اصلی الگوریتمهای SLAM آشنا شدید، در مقاله بعدی این مجموعه وارد مبانی ریاضی این فناوری میشویم. مفاهیمی مانند مختصات سهبعدی، ماتریسهای تبدیل، Quaternion، فیلتر کالمن توسعهیافته (EKF)، فیلتر ذرات، Factor Graph و Pose Graph Optimization را به زبان ساده و کاربردی بررسی خواهیم کرد تا بفهمیم پشت صحنه الگوریتمهای معروفی مثل ORB-SLAM3 و Cartographer چه اتفاقی میافتد.
آیا سوالی درباره انتخاب الگوریتم برای پروژه خاص خود دارید؟ سوالات خود را در بخش کامنتها مطرح کنید تا در مقالات بعدی به آنها پاسخ دهم.
