انواع قوسها در راهسازی؛ بررسی قوسهای افقی، قائم و قوسهای انتقالی

مقدمه

آیا تاکنون هنگام رانندگی در جادههای کوهستانی یا بزرگراههای شهری به این فکر کردهاید که چرا مسیر جادهها بهصورت منحنی طراحی میشوند؟ پاسخ در علم ژئوماتیک و طراحی هندسی راهها نهفته است. قوسها در راهسازی نهتنها برای تطابق مسیر با توپوگرافی زمین طراحی میشوند، بلکه نقش مهمی در ایمنی، کنترل سرعت، کاهش احتمال خروج وسیله نقلیه از مسیر و افزایش راحتی رانندگان دارند.

بر اساس گزارشهای سازمان بزرگراههای فدرال آمریکا (FHWA)، بیش از ۲۵ درصد تصادفات منجر به فوت با قوسهای افقی مرتبط است و نرخ متوسط تصادف در قوسهای افقی تقریباً سه برابر مقاطع دیگر راه است. بخش قابل توجهی از تصادفات مرتبط با قوس نیز به خروج وسیله نقلیه از مسیر مربوط میشود.

اهمیت این موضوع در مسیرهای کوهستانی بیشتر نمایان میشود؛ زیرا محدودیتهای توپوگرافی میتوانند بر انتخاب مسیر، شعاع قوس، طول قوس انتقالی، شیب طولی و فاصله دید اثر بگذارند. برای نمونه، آزادراه قزوین–رشت در بخشهایی از مسیر خود از نواحی کوهستانی البرز عبور میکند و نمونه مناسبی برای درک اهمیت طراحی هندسی مسیر در شرایط توپوگرافی پیچیده است. در چنین پروژههایی، نقشه برداری قزوین و بهطور تخصصی نقشه برداری مسیر قزوین میتواند با فراهم کردن اطلاعات دقیق توپوگرافی و هندسی، نقش مهمی در انتخاب مسیر، طراحی قوسهای افقی و قائم و کنترل اجرای راه داشته باشد.

در این مقاله از مجموعه مقالات تخصصی سپهر پایش مکان نگار (SPM GEO)، به بررسی جامع انواع قوسها در راهسازی، استانداردهای طراحی، پارامترهای مؤثر و فناوریهای نوین در این حوزه میپردازیم. هدف، ارائه دانشی کاربردی برای استفاده در پروژههای عمرانی، معدنی، صنعتی و شهری است.

---

۱. دستهبندی کلی قوسها در راهسازی

قوسهای جادهای را میتوان بر اساس صفحه هندسی مورد بررسی به دو گروه اصلی تقسیم کرد:

۱.۱ قوس افقی (Horizontal Curve)

قوس افقی عنصری از مسیر است که برای تغییر جهت در صفحه افقی به کار میرود. این قوسها در محلهایی مورد استفاده قرار میگیرند که مسیر جاده نیاز به تغییر جهت دارد؛ مانند پیچهای جادههای کوهستانی، مسیرهای شهری و بخشهایی از آزادراهها.

پارامترهایی مانند شعاع قوس، سرعت طرح، زاویه انحراف، شیب عرضی و اصطکاک جانبی در طراحی این قوسها اهمیت دارند.

۱.۲ قوس قائم (Vertical Curve)

قوس قائم برای ایجاد انتقال نرم بین دو شیب مختلف در نیمرخ طولی جاده استفاده میشود. در طراحی هندسی متداول، قوسهای قائم بهصورت سهموی در نظر گرفته میشوند و با تغییر خطی شیب، انتقال تدریجی میان دو شیب را فراهم میکنند. این قوسها نقش مهمی در تأمین فاصله دید، راحتی حرکت و هماهنگی نیمرخ طولی راه دارند. FHWA نیز قوسهای قائم سهموی را بهعنوان عنصر انتقالی میان شیبهای طولی معرفی میکند.

---

۲. قوسهای افقی (Horizontal Curves)

۲.۱ تعریف و اهمیت

قوسهای افقی برای تغییر جهت مسیر جاده در صفحه افقی طراحی میشوند. شعاع قوس، زاویه انحراف، سرعت طرح، شیب عرضی و اصطکاک جانبی از مهمترین پارامترهای تأثیرگذار بر طراحی این قوسها هستند.

انتخاب شعاع مناسب اهمیت زیادی دارد؛ زیرا افزایش تندی قوس میتواند نیاز به کاهش سرعت و کنترل بیشتر وسیله نقلیه را افزایش دهد. مطالعات FHWA نیز ارتباط میان هندسه قوس، شعاع، درجه قوس، سرعت و ایمنی را نشان دادهاند.

۲.۲ انواع قوسهای افقی از نظر هندسی

قوس ساده (Simple Curve)

قوس ساده از یک کمان دایرهای تشکیل شده است که دو خط مستقیم یا تانژانت را به یکدیگر متصل میکند. این نوع قوس یکی از سادهترین عناصر هندسی در طراحی مسیر است.

قوس مرکب (Compound Curve)

قوس مرکب از دو یا چند کمان دایرهای با شعاعهای متفاوت تشکیل میشود که در یک جهت انحنا دارند. استفاده از این نوع قوس میتواند در شرایطی که محدودیتهای توپوگرافی یا هندسی امکان استفاده از یک قوس ساده را محدود میکنند، مطرح باشد.

قوس معکوس (Reverse Curve)

قوس معکوس از دو قوس با جهت انحنای مخالف تشکیل میشود. در طراحی این نوع قوس باید تغییرات جهت حرکت و انتقال مناسب میان دو قوس با دقت بررسی شود.

قوس انتقالی (Transition Spiral / کلوتوئید)

قوس انتقالی یا کلوتوئید منحنیای با شعاع متغیر است که برای انتقال تدریجی بین مسیر مستقیم و قوس دایرهای استفاده میشود.

در یک کلوتوئید ایدهآل، انحنا بهصورت تدریجی از صفر در مسیر مستقیم به انحنای قوس دایرهای افزایش مییابد. این ویژگی باعث میشود تغییرات مربوط به حرکت جانبی وسیله نقلیه و نیاز به چرخش فرمان بهصورت تدریجی انجام شود.

در طراحی مسیر، تغییر بربلندی نیز میتواند در طول ناحیه انتقال بهصورت تدریجی انجام شود. استفاده مناسب از قوس انتقالی میتواند به بهبود کیفیت هندسی مسیر و افزایش راحتی حرکت کمک کند.

۲.۳ اجزای اصلی قوس افقی

برای قوس دایرهای، اگر زاویه Δ بر حسب رادیان باشد، طول قوس از رابطه زیر به دست میآید:

L = R × Δ

اگر زاویه بر حسب درجه باشد:

L = (π × R × Δ) / ۱۸۰

همچنین طول تانژانت از رابطه زیر محاسبه میشود:

T = R × tan(Δ/2)

۲.۴ نمونه کاربردی: قوسهای افقی در مسیرهای کوهستانی قزوین

شرایط توپوگرافی استان قزوین در برخی مسیرها، بهویژه در محورهای منتهی به نواحی کوهستانی، میتواند محدودیتهایی برای انتخاب مسیر ایجاد کند. آزادراه قزوین–رشت نمونه شناختهشدهای از یک مسیر ارتباطی است که از محدوده قزوین به سمت مناطق کوهستانی البرز امتداد دارد. وجود تونلها و پلهای متعدد در این مسیر نیز نشاندهنده پیچیدگی شرایط توپوگرافی و مهندسی آن است.

در چنین پروژههایی، انتخاب شعاع قوس افقی نمیتواند صرفاً بر اساس شکل زمین انجام شود. سرعت طرح، فاصله دید، بربلندی، اصطکاک جانبی، طول قوس انتقالی و هماهنگی میان مسیر افقی و نیمرخ طولی باید بهصورت یکپارچه بررسی شوند.

بنابراین طراحی قوس افقی در پروژههای راهسازی قزوین، همانند سایر مناطق کوهستانی، نیازمند ترکیب اطلاعات دقیق حاصل از نقشه برداری مسیر قزوین با معیارهای طراحی هندسی راه است. این اطلاعات میتوانند مبنای تعیین هندسه مسیر، بررسی شعاع قوس و ارزیابی گزینههای مختلف طراحی قرار گیرند.

---

۳. قوسهای قائم (Vertical Curves)

۳.۱ تعریف و اهمیت

قوسهای قائم برای ایجاد تغییر نرم و تدریجی بین دو شیب مختلف در نیمرخ طولی جاده استفاده میشوند. این قوسها بهصورت سهموی با تغییر خطی شیب طراحی میشوند و دو حالت اصلی آنها شامل قوس قائم محدب (Crest) و قوس قائم مقعر (Sag) است.

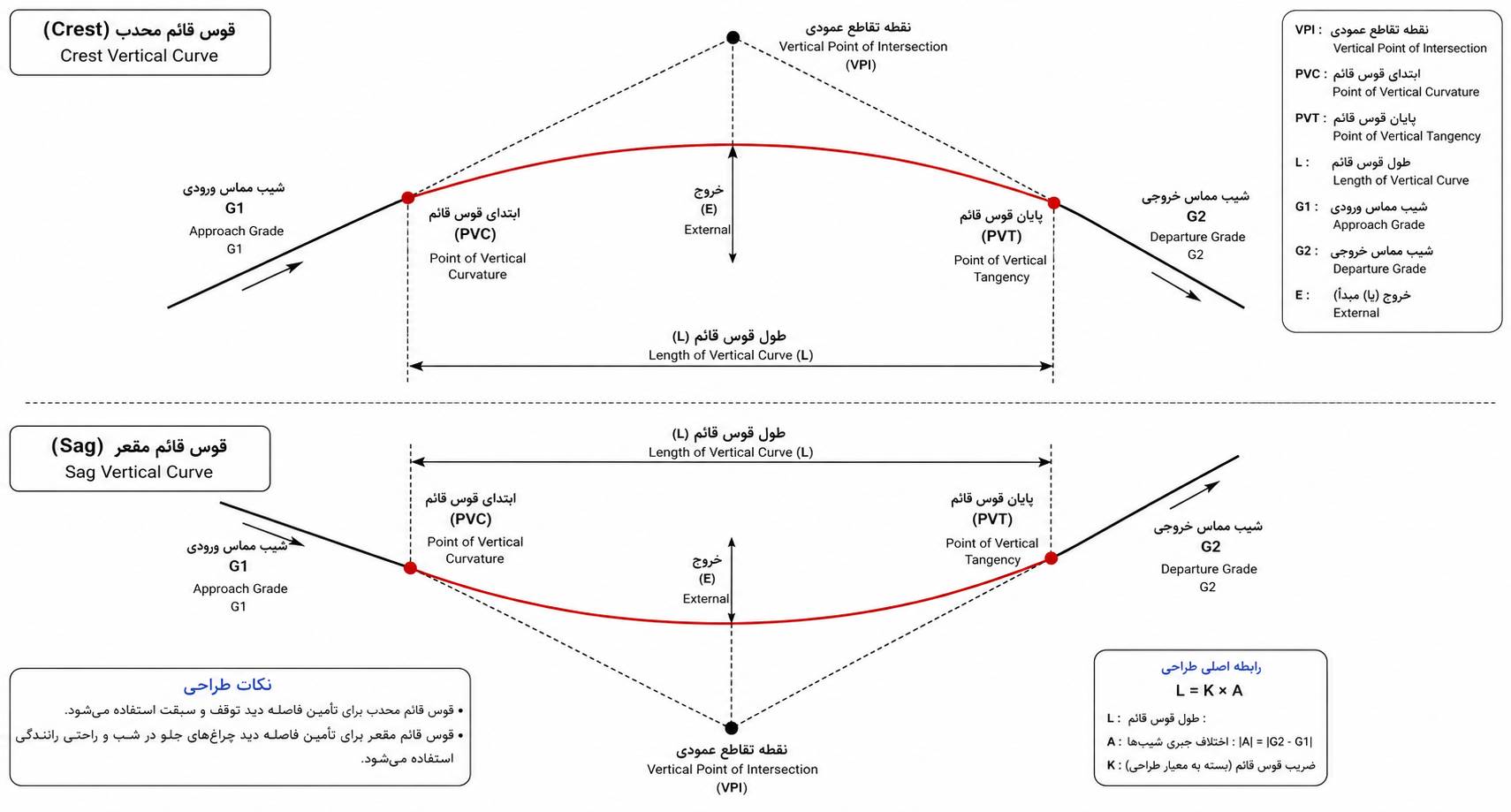

۳.۲ انواع قوسهای قائم

قوس قائم محدب (Crest Vertical Curve)

این نوع قوس زمانی ایجاد میشود که شیب مسیر از مقدار بیشتر به مقدار کمتر تغییر کند و در حالت متداول، مسیر در محل قله قرار گیرد.

در طراحی قوسهای محدب، فاصله دید یکی از مهمترین معیارهاست؛ زیرا برآمدگی مسیر میتواند دید راننده را محدود کند. فاصله دید توقف و در برخی شرایط فاصله دید سبقت در تعیین الزامات طراحی نقش دارند.

قوس قائم مقعر (Sag Vertical Curve)

قوس قائم مقعر معمولاً در محل دره ایجاد میشود و زمانی شکل میگیرد که شیب مسیر از مقدار منفی به مقدار مثبت تغییر کند.

در طراحی قوسهای مقعر، عوامل مختلفی مورد توجه قرار میگیرند، از جمله:

• فاصله دید چراغهای جلو در شب
• راحتی سرنشینان
• کنترل زهکشی
• شرایط ظاهری و هماهنگی مسیر

در قوسهای مقعر، علاوه بر فاصله دید، عواملی مانند ارتفاع چراغهای جلو و زاویه پخش نور نیز میتوانند در روابط طراحی مورد توجه قرار گیرند.

۳.۳ پارامترهای کلیدی در طراحی قوس قائم

رابطه عمومی بین طول قوس و ضریب K بهصورت زیر بیان میشود:

L = K × A

مقدار K مورد نیاز در طراحی بر اساس معیارهایی مانند سرعت طرح و فاصله دید تعیین میشود. FHWA نیز K را بهعنوان معیار تندی قوس قائم معرفی کرده و رابطه L = K × A را برای تعیین طول قوس به کار میبرد.

۳.۴ هماهنگی قوسهای قائم و افقی

در طراحی هندسی راه، قوس افقی و قوس قائم نباید بهصورت کاملاً مستقل بررسی شوند. ترکیب نامناسب این دو عنصر میتواند بر دید، درک مسیر و کیفیت حرکت تأثیر بگذارد.

این موضوع در مسیرهای کوهستانی اهمیت بیشتری دارد؛ زیرا تغییرات همزمان در پلان و پروفیل میتواند شرایط پیچیدهتری برای راننده ایجاد کند. بنابراین در پروژههای راهسازی، مدل سه بعدی مسیر میتواند برای بررسی هماهنگی عناصر افقی و قائم بسیار مفید باشد.

---

۴. استانداردهای طراحی قوسها

۴.۱ استاندارد AASHTO

استانداردها و راهنماهای AASHTO از مراجع مهم در طراحی هندسی راهها در ایالات متحده و بسیاری از پروژههای بینالمللی هستند.

معیارهای طراحی قوسهای افقی و قائم به عواملی مانند سرعت طرح، فاصله دید، بربلندی، اصطکاک جانبی، اختلاف شیب و سایر مشخصات هندسی مسیر وابسته هستند.

بنابراین در طراحی قوس، استفاده از یک مقدار ثابت بدون توجه به شرایط پروژه صحیح نیست و باید مجموعه معیارهای آییننامهای بهصورت همزمان بررسی شوند.

۴.۲ استاندارد راههای ایران

در ایران، آییننامهها و ضوابط ملی طراحی هندسی راهها مرجع اصلی طراحی پروژههای راهسازی هستند. در پروژههای واقعی، انتخاب شعاع قوس، طول قوس قائم، بربلندی، فاصله دید و سایر پارامترها باید بر اساس آخرین نسخه ضوابط و مشخصات پروژه انجام شود.

۴.۳ معیارهای طراحی قوس قائم

در طراحی قوس قائم محدب، طول قوس میتواند بر اساس ضریب K و اختلاف جبری شیبها تعیین شود:

L = K × A

برای قوسهای مقعر نیز فاصله دید چراغهای جلو و سایر معیارهای مرتبط با دید و راحتی در محاسبات مورد توجه قرار میگیرند.

---

۵. تأثیر پارامترهای هندسی بر ایمنی قوسها

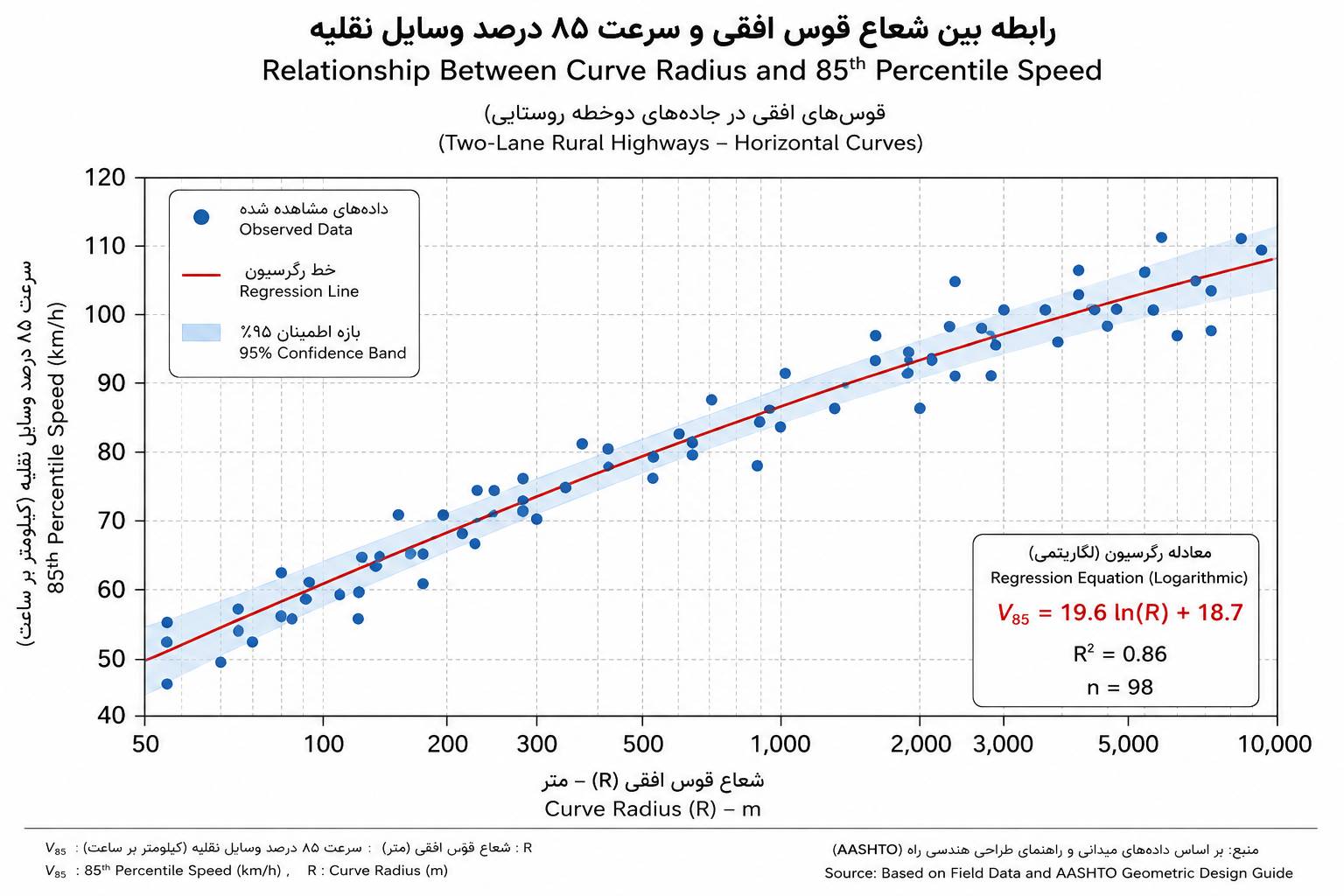

۵.۱ تأثیر شعاع قوس بر سرعت و ایمنی

شعاع قوس یکی از مهمترین پارامترهای هندسی مؤثر بر رفتار سرعتی و ایمنی قوسهای افقی است. بهطور کلی، کاهش شعاع باعث افزایش تندی قوس و افزایش نیاز به کنترل سرعت و اصطکاک جانبی میشود.

با این حال، ایمنی فقط تابع شعاع نیست و عواملی مانند سرعت، شیب عرضی، اصطکاک جانبی، فاصله دید، عرض مسیر، شرایط روسازی، طول قوس و وضعیت مسیر ورودی نیز اهمیت دارند. مطالعات FHWA نیز اثر همزمان مجموعه این عوامل بر عملکرد و ایمنی قوسهای افقی را نشان میدهند.

۵.۲ تأثیر شیب عرضی (Superelevation)

شیب عرضی یا بربلندی یکی از عناصر مهم طراحی قوس افقی است که برای تأمین تعادل مناسب میان سرعت، شعاع قوس و اصطکاک جانبی مورد استفاده قرار میگیرد.

مقدار بربلندی به شرایط پروژه، سرعت طرح، شعاع قوس و ضوابط آییننامهای وابسته است و مقدار آن باید در محدوده مجاز استاندارد تعیین شود.

۵.۳ تأثیر عرض خط و شانه

عرض خط و شانه نیز میتوانند بر ایمنی و رفتار وسایل نقلیه در قوسها تأثیرگذار باشند. با این حال، میزان تأثیر هر یک از این عوامل به نوع راه، سرعت، شرایط ترافیکی و سایر ویژگیهای هندسی مسیر وابسته است.

۶. فناوریهای نوین در طراحی و برداشت قوسها

۶.۱ نرمافزار AutoCAD Civil 3D

نرمافزار AutoCAD Civil 3D یکی از ابزارهای قدرتمند برای مدلسازی و طراحی هندسی مسیرهای راهسازی است. این نرم افزار امکان ایجاد Alignment، طراحی پروفیل طولی، تولید مقاطع، ایجاد مدل سه بعدی زمین و بررسی عناصر مختلف مسیر را فراهم میکند.

با این حال، تطابق با آییننامه یک فرایند مهندسی است و صرفاً با استفاده از نرم افزار تضمین نمیشود؛ بلکه به انتخاب صحیح پارامترها، تفسیر آییننامه و کنترل مهندسی نیاز دارد.

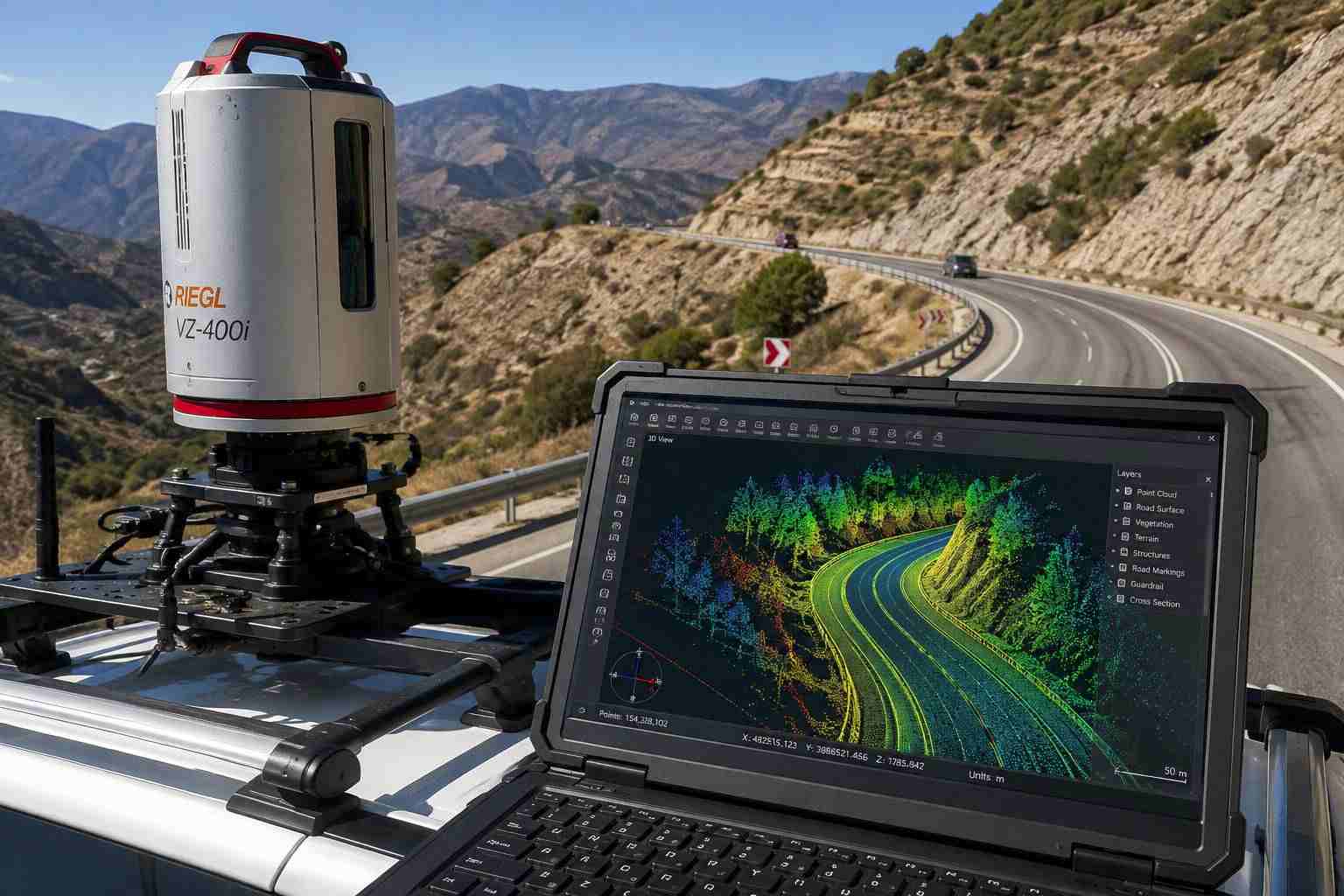

۶.۲ فناوری LiDAR در برداشت اطلاعات قوسها

فناوری LiDAR (Light Detection and Ranging) با تولید ابر نقاط متراکم میتواند برای برداشت دقیق توپوگرافی، عوارض مسیر و وضعیت موجود راه مورد استفاده قرار گیرد.

این دادهها میتوانند در مدلسازی سه بعدی، تهیه مدل رقومی زمین، ارزیابی وضعیت مسیر و کنترل اجرای پروژههای راهسازی به کار روند.

یکی از مزیتهای مهم LiDAR امکان برداشت مستقل از نور خورشید است. همچنین در محیطهای دارای پوشش گیاهی، بخشی از بازتابهای لیزری میتواند اطلاعاتی درباره پوشش و سطح زمین فراهم کند؛ البته میزان نفوذپذیری و کیفیت داده به نوع سامانه، تراکم پوشش گیاهی و شرایط برداشت وابسته است.

۶.۳ سیستمهای تعیین موقعیت GNSS و SLAM

استفاده از سیستمهای GNSS و SLAM در برداشت مسیرهای موجود و کنترل کیفیت اجرای قوسها میتواند اطلاعات دقیق مکانی برای مهندسان نقشه بردار فراهم کند.

GNSS بهویژه برای تعیین موقعیت نقاط کنترل و برداشت هندسی مسیر مناسب است، در حالی که سامانههای SLAM و اسکنرهای سه بعدی میتوانند در برداشت سریع و متراکم محیطهای پیچیده و مسیرهای موجود کاربرد داشته باشند.

این فناوریها در پروژههای بهسازی راه، پایش وضعیت موجود و کنترل هندسی اجرای پروژه میتوانند مکمل یکدیگر باشند.

۷. تحلیل قابلیت اطمینان (Reliability Analysis) در طراحی قوسها

تحلیل قابلیت اطمینان یکی از روشهای مورد استفاده در ارزیابی عملکرد هندسی و ایمنی قوسهاست که میتواند احتمال عدم تطابق یک پارامتر یا ترکیبی از پارامترها با معیارهای طراحی را بررسی کند.

۷.۱ روش تحلیل

در این روش، پارامترهای مؤثر مانند شعاع قوس، شیب عرضی، سرعت وسایل نقلیه و سایر متغیرهای مرتبط در نظر گرفته شده و احتمال عدم تطابق (Probability of Noncompliance) محاسبه میشود.

مطالعه انجامشده روی ۱۹ قوس افقی در محور مشهد–تربت حیدریه نیز از رویکردهای تحلیل قابلیت اطمینان برای ارزیابی سازگاری هندسی قوسها استفاده کرده است.

۷.۲ کاربرد در ایران

تحلیل قابلیت اطمینان میتواند برای شناسایی قوسهایی که احتمال عدم انطباق بیشتری با معیارهای طراحی دارند مورد استفاده قرار گیرد. چنین تحلیلی میتواند در اولویتبندی بررسیهای میدانی، اقدامات اصلاحی و تخصیص منابع برای ارتقای ایمنی مسیر مفید باشد.

۷.۳ مزایای تحلیل قابلیت اطمینان

• امکان اولویتبندی ایمنی قوسها
• تخصیص هدفمند منابع
• شناسایی نقاط پرخطر
• پشتیبانی از تصمیمگیری مهندسی

---

۸. قوسها در پروژههای معدنی و صنعتی

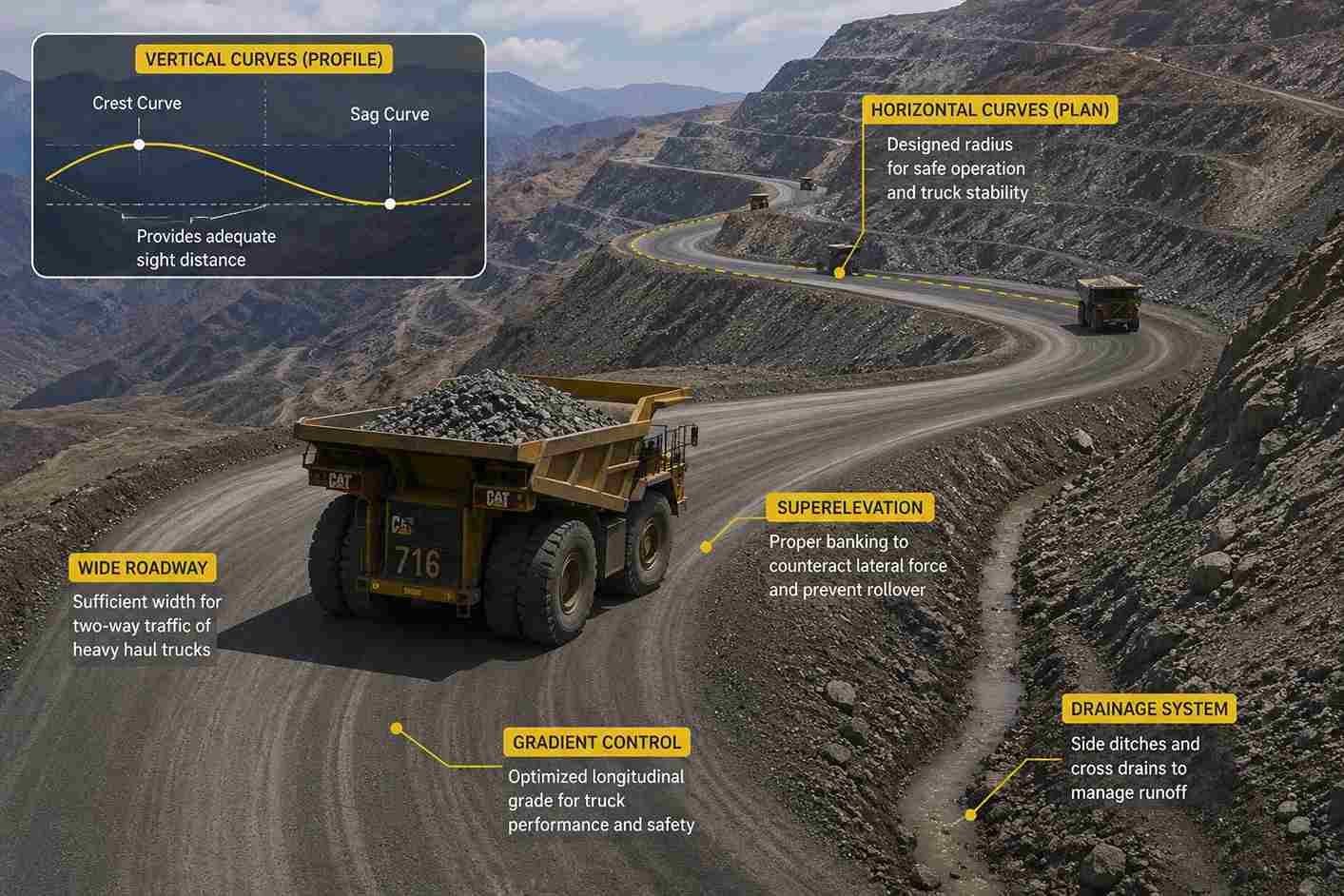

۸.۱ جادههای دسترسی معادن

در جادههای دسترسی معادن، به دلیل تردد ماشینآلات سنگین، طراحی قوسها با شعاع مناسب و بربلندی کافی از اهمیت ویژهای برخوردار است.

در جادههای حمل معادن، شعاع قوس، عرض مسیر، بربلندی، فاصله دید، شیب طولی و مشخصات دینامیکی ماشینآلات سنگین باید بهصورت یکپارچه بررسی شوند.

۸.۲ راههای ارتباطی کارخانجات

در طراحی راههای دسترسی به کارخانجات و مناطق صنعتی، قوسها باید با توجه به نوع و حجم تردد وسایل نقلیه، ابعاد وسایل نقلیه سنگین و شرایط عملیاتی مسیر طراحی شوند.

۹. نقشه برداری مسیر قزوین و طراحی قوسهای راه

استان قزوین به دلیل قرارگیری در مسیرهای ارتباطی مهم کشور و برخورداری از نواحی نسبتاً هموار در کنار مسیرهای منتهی به مناطق کوهستانی، شرایط مناسبی برای بررسی ارتباط میان نقشه برداری قزوین، نقشه برداری مسیر قزوین و طراحی هندسی راه فراهم میکند. در پروژههای راهسازی این منطقه، برداشت دقیق توپوگرافی و عوارض مسیر میتواند نقش مهمی در انتخاب مسیر، طراحی قوسهای افقی و قائم و کنترل اجرای پروژه داشته باشد.

۹.۱ آزادراه قزوین–رشت؛ نمونهای از طراحی قوسها در شرایط کوهستانی

یکی از نمونههای شاخص، آزادراه قزوین–رشت است که از محدوده قزوین به سمت رشتهکوه البرز امتداد دارد و به دلیل شرایط کوهستانی، نمونه مناسبی برای توضیح اهمیت طراحی هندسی، قوسهای افقی، قوسهای انتقالی و قوسهای قائم محسوب میشود. وجود تونلها و پلهای متعدد در طول این مسیر، نشاندهنده پیچیدگی شرایط توپوگرافی و مهندسی آن است.

در چنین پروژههایی، انتخاب شعاع قوس افقی نمیتواند صرفاً بر اساس شکل زمین انجام شود. سرعت طرح، فاصله دید، بربلندی، اصطکاک جانبی، طول قوس انتقالی و هماهنگی میان مسیر افقی و نیمرخ طولی باید بهصورت یکپارچه بررسی شوند.

۹.۲ نقشه برداری مسیر قزوین؛ زیربنای طراحی قوسها

نقشه برداری مسیر قزوین در پروژههای راهسازی شامل برداشت دقیق سطح زمین، عوارض طبیعی و مصنوعی، مسیر موجود، نقاط کنترل و سایر اطلاعات مورد نیاز برای طراحی هندسی است. این اطلاعات میتوانند مبنای تهیه مدل رقومی زمین (DTM)، بررسی گزینههای مختلف مسیر و طراحی قوسهای افقی و قائم قرار گیرند. در واقع، نقشه برداری مسیر قزوین را میتوان یکی از مراحل پایه برای تبدیل اطلاعات برداشتشده از وضعیت موجود زمین به دادههای قابل استفاده در طراحی هندسی راه دانست.

بسته به شرایط پروژه، استفاده از GNSS، پهپاد فتوگرامتری، LiDAR و اسکنرهای سه بعدی میتواند اطلاعات مورد نیاز برای برداشت مسیر را فراهم کند. انتخاب فناوری مناسب به عواملی مانند وسعت محدوده، پوشش گیاهی، دقت مورد نیاز و شرایط اجرایی پروژه وابسته است.

پس از تهیه دادههای نقشه برداری مسیر، میتوان اطلاعات برداشتشده را در نرمافزارهایی مانند Civil 3D برای طراحی و ارزیابی گزینههای مختلف مسیر به کار گرفت. در این مرحله، شعاع قوسهای افقی، طول قوسهای انتقالی، قوسهای قائم، شیبهای طولی، پروفیل مسیر و حجم عملیات خاکی میتوانند بهصورت یکپارچه بررسی شوند.

بنابراین، نقشه برداری مسیر قزوین در پروژههایی که با تغییرات قابل توجه توپوگرافی مواجه هستند، یکی از مراحل پایه برای دستیابی به دادههای دقیق و قابل اعتماد در فرآیند طراحی هندسی راه محسوب میشود.

---

نتیجهگیری و جمعبندی

قوسها در راهسازی از مهمترین عناصر طراحی هندسی راهها هستند که تأثیر مستقیمی بر ایمنی، راحتی حرکت و عملکرد مسیر دارند. طراحی مناسب قوس افقی، قوس قائم و قوس انتقالی نیازمند توجه همزمان به هندسه مسیر، سرعت طرح، فاصله دید، بربلندی، اصطکاک جانبی و شرایط توپوگرافی است.

در این مقاله انواع قوسهای افقی و قائم، پارامترهای اصلی طراحی، استانداردهای مرتبط و فناوریهای نوین مانند Civil 3D، LiDAR، GNSS و SLAM بررسی شد. همچنین با توجه به شرایط توپوگرافی و شبکه راههای استان، نمونههایی از کاربرد این مفاهیم در پروژههای راهسازی قزوین نیز مورد توجه قرار گرفت.

نکات کلیدی:

1.شعاع قوس یکی از مهمترین پارامترهای مؤثر بر رفتار و ایمنی قوسهای افقی است.

2.قوسهای انتقالی امکان تغییر تدریجی انحنا میان مسیر مستقیم و قوس دایرهای را فراهم میکنند.

3.قوسهای قائم معمولاً بهصورت سهموی طراحی میشوند و فاصله دید و راحتی حرکت از معیارهای مهم آنهاست.

4.استانداردهای AASHTO و آییننامههای داخلی، چارچوب اصلی طراحی هندسی قوسها را فراهم میکنند.

5.تحلیل قابلیت اطمینان میتواند برای شناسایی نقاط دارای احتمال عدم تطابق و اولویتبندی اقدامات اصلاحی مورد استفاده قرار گیرد.

6.فناوریهایی مانند Civil 3D، LiDAR و GNSS نقش مهمی در برداشت، مدلسازی، طراحی و کنترل قوسهای راه دارند.

7.در مناطق دارای شرایط توپوگرافی پیچیده، مانند بخشهایی از مسیرهای کوهستانی قزوین، ترکیب برداشت دقیق و طراحی هندسی اهمیت بیشتری پیدا میکند.

---

سوالات متداول (FAQ)

۱. تفاوت قوس افقی و قائم در راهسازی چیست؟

قوس افقی برای تغییر جهت مسیر در صفحه افقی استفاده میشود، در حالی که قوس قائم برای ایجاد انتقال نرم میان دو شیب مختلف در نیمرخ طولی جاده به کار میرود.

۲. مهمترین پارامتر در طراحی قوس افقی چیست؟

شعاع قوس یکی از مهمترین پارامترهاست که در ارتباط با سرعت طرح، بربلندی، اصطکاک جانبی و شرایط مسیر تعیین میشود. با این حال، ایمنی فقط تابع شعاع نیست و عوامل دیگری مانند فاصله دید و شرایط روسازی نیز مؤثر هستند.

۳. چرا از قوس سهموی برای قوسهای قائم استفاده میشود؟

قوس سهموی امکان تغییر خطی شیب را فراهم میکند و انتقال تدریجی میان دو شیب را ایجاد میکند. این ویژگی به تأمین فاصله دید و افزایش راحتی حرکت کمک میکند.

۴. ضریب K در طراحی قوس قائم چیست و چه کاربردی دارد؟

ضریب K نسبت طول قوس قائم به اختلاف جبری شیبهاست و از رابطه K=L/A به دست میآید. این ضریب معیاری برای بیان تندی قوس قائم است و مقدار مورد نیاز آن با توجه به معیارهای طراحی، بهویژه سرعت طرح و فاصله دید، تعیین میشود.

۵. قوس انتقالی یا کلوتوئید چه کاربردی دارد؟

قوس انتقالی یا کلوتوئید تغییر تدریجی انحنا را بین مسیر مستقیم و قوس دایرهای فراهم میکند و امکان تغییر تدریجی بربلندی در طول مسیر انتقال را نیز فراهم میسازد.

۶. فناوری LiDAR چه نقشی در طراحی قوسها دارد؟

LiDAR با برداشت دقیق توپوگرافی و تولید ابر نقاط متراکم، اطلاعات لازم برای مدلسازی سه بعدی، بررسی مسیر موجود، طراحی و کنترل اجرای پروژههای راهسازی را فراهم میکند.

۷. تحلیل قابلیت اطمینان در طراحی قوسها چه مزیتی دارد؟

این روش با بررسی احتمال عدم تطابق پارامترهای هندسی با معیارهای طراحی، میتواند به شناسایی نقاط پرخطر، اولویتبندی اقدامات اصلاحی و پشتیبانی از تصمیمگیری مهندسی کمک کند.

۸. نقشه برداری چه نقشی در طراحی قوسهای راه در قزوین دارد؟

نقشه برداری دقیق، اطلاعات پایه مورد نیاز برای تهیه مدل زمین، تعیین مسیر موجود، شناسایی عوارض و طراحی هندسی راه را فراهم میکند. در پروژههای پیچیدهای مانند آزادراه قزوین–رشت و سایر مسیرهای کوهستانی، کیفیت دادههای توپوگرافی میتواند مستقیماً بر بررسی گزینههای مسیر و طراحی قوسها اثر بگذارد. نقشه برداری قزوین و بهطور تخصصی نقشه برداری مسیر قزوین میتواند با استفاده از فناوریهایی مانند GNSS، پهپاد فتوگرامتری، LiDAR و اسکنرهای سهبعدی، دادههای لازم برای مدلسازی زمین و کنترل هندسی مسیر را فراهم کند.

---
