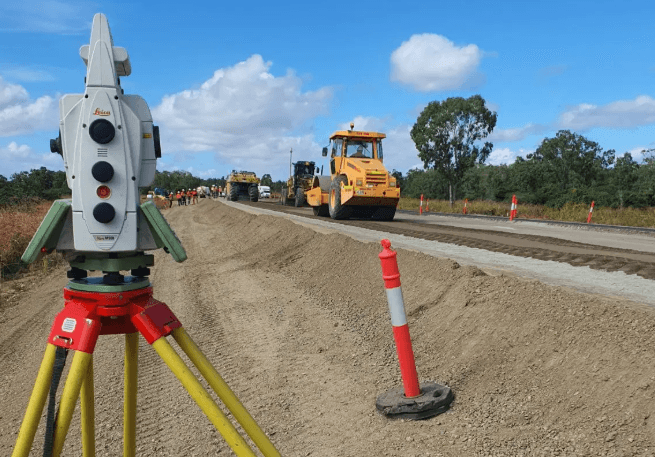

نقشه‌برداری در راهسازی؛ از مطالعات اولیه و طراحی تا اجرا و بهره‌برداری

مقدمه

آیا تا به حال به این فکر کرده‌اید که چرا برخی پروژه‌های راهسازی با موفقیت کامل به پایان می‌رسند و برخی دیگر با مشکلات متعددی مانند نشست خاک، انحراف از مسیر طراحی یا هزینه‌های سرسام‌آور مواجه می‌شوند؟ پاسخ در یک کلمه خلاصه می‌شود: نقشه‌برداری دقیق.

صنعت راهسازی، از طراحی یک جاده روستایی ساده تا احداث بزرگراه‌های چندلایه شهری و تونل‌های زیرزمینی، به طور کامل به داده‌های مکانی دقیق وابسته است. نقشه‌برداری در راهسازی، چشم بینای پروژه است که از مرحله مطالعات اولیه تا بهره‌برداری، مسیر را هموار می‌کند. در این مقاله جامع، به بررسی عمیق نقش حیاتی نقشه‌برداری در تمامی مراحل یک پروژه راهسازی می‌پردازیم و نشان می‌دهیم که چگونه استفاده از فناوری‌های روز دنیا می‌تواند تضمین‌کننده موفقیت پروژه باشد.

---

۱. نقشه‌برداری مقدماتی و مطالعات مسیر

پیش از آنکه اولین کلنگ بر زمین زده شود، پروژه‌های راهسازی نیازمند یک مطالعه دقیق و همه‌جانبه هستند. این مرحله، زیربنای تمام اقدامات بعدی است و هرگونه خطا در آن، می‌تواند فاجعه‌بار باشد.

۱.۱. انتخاب بهترین مسیر

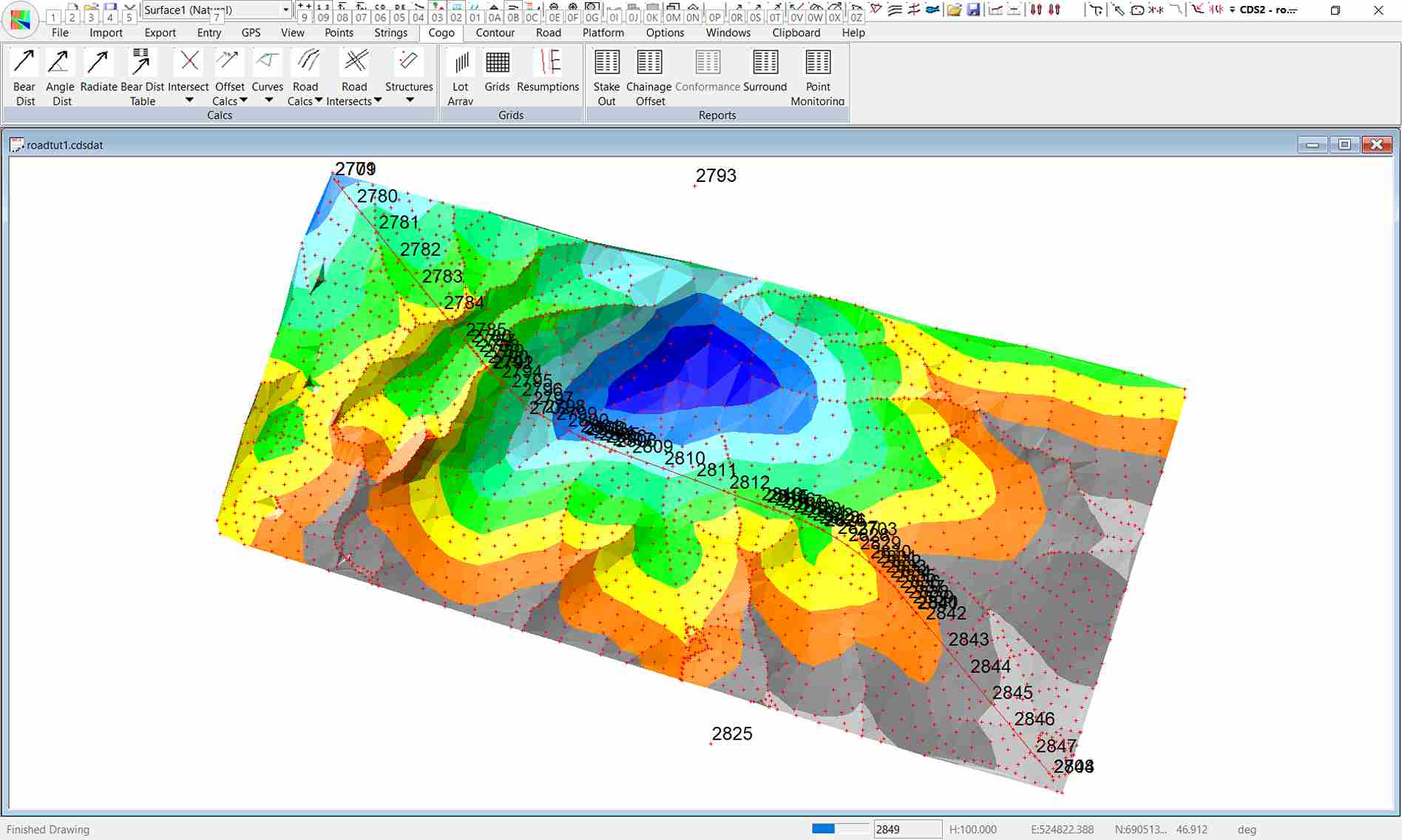

نقشه‌برداران با استفاده از داده‌های توپوگرافی، نقشه‌های زمین‌شناسی، تصاویر هوایی، تصاویر پهپادی و تصاویر ماهواره‌ای متناسب با مقیاس مطالعه، چندین گزینه مسیر را مورد بررسی قرار می‌دهند. هدف، یافتن مسیری است که کمترین هزینه و بیشترین کارایی را داشته باشد. فاکتورهایی مانند:

• میزان خاک‌برداری (Cut) و خاک‌ریزی (Fill)
• عبور از موانع طبیعی (رودخانه‌ها، کوه‌ها)
• نزدیکی به منابع قرضه (محل تهیه مصالح)
• ملاحظات زیست‌محیطی

همگی در این مرحله ارزیابی می‌شوند. برای این کار، نقشه‌برداران از فتوگرامتری هوایی و تصاویر با قدرت تفکیک بالا در کنار برداشت‌های زمینی استفاده می‌کنند.

۱.۲. تهیه نقشه توپوگرافی

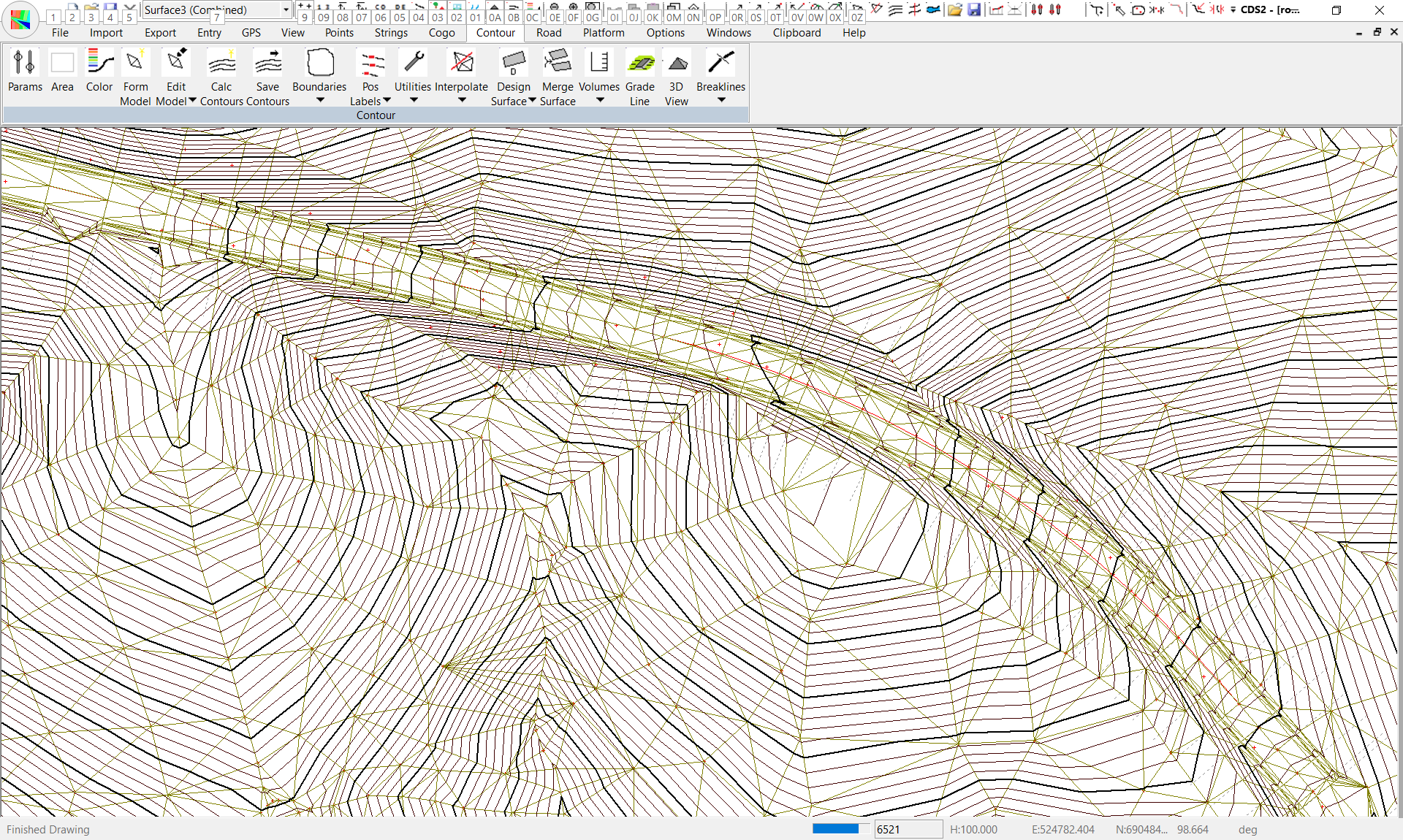

نقشه توپوگرافی، زبان مشترک مهندسان و مجریان است. این نقشه با نمایش منحنی‌های میزان (خطوط تراز)، عوارض طبیعی و مصنوعی، موقعیت دقیق درختان، ساختمان‌ها، خطوط تأسیسات و... را مشخص می‌کند. این اطلاعات برای مهندسین راه و ترابری جهت طراحی پروفیل طولی و عرضی جاده ضروری است. در این مرحله، مفاهیمی مانند مدل رقومی زمین (DTM) و مدل رقومی سطح (DSM) نیز برای نمایش دقیق‌تر عوارض زمین مورد استفاده قرار می‌گیرند.

---

۲. نقشه‌برداری در مرحله طراحی و محاسبات

پس از انتخاب مسیر اولیه، نوبت به طراحی دقیق راه می‌رسد. در این مرحله، مهندسان با تکیه بر داده‌های نقشه‌برداری، محاسبات پیچیده‌ای را انجام می‌دهند.

۲.۱. تعیین قوس‌ها و شیب‌ها

جاده‌ها ترکیبی از قوس‌های افقی و عمودی هستند. برای طراحی این قوس‌ها، نقشه‌برداران باید اطلاعات دقیقی از زمین در اختیار داشته باشند. شیب طولی جاده برای زهکشی و شیب عرضی (شیروانی) برای تخلیه آب باران محاسبه می‌شود. خطا در محاسبه شیب‌ها یکی از رایج‌ترین علل تخریب زودهنگام آسفالت و تصادفات جاده‌ای است.

۲.۲. برآورد حجم عملیات خاکی

یکی از مهم‌ترین بخش‌های هر پروژه راهسازی، برآورد دقیق حجم خاک‌برداری (Cut) و خاک‌ریزی (Fill) است. این برآوردها به طور مستقیم بر هزینه‌های نهایی پروژه تأثیر می‌گذارند. برای این کار، تکنولوژی‌های مدرن نقشه‌برداری به کمک مهندسان آمده‌اند:

• روش شبکه‌بندی (Grid Method): در زمین‌های نسبتاً هموار، منطقه به شبکه‌هایی مربعی تقسیم شده و با برداشت نقاط در گوشه‌ها، حجم از مدل رقومی زمین اولیه و نهایی محاسبه می‌شود.
• روش مقاطع عرضی (Cross Section Method): در مسیرهای طولانی و باریک مانند جاده‌ها، در فواصل معین، مقطع عرضی از زمین برداشت شده و حجم بین دو مقطع محاسبه می‌شود.
• تکنولوژی LiDAR: امروزه استفاده از داده‌های LiDAR (آشکارسازی و فاصله‌یابی با نور) که با پهپادها یا هواپیما برداشت می‌شوند، سرعت و دقت این محاسبات را به طرز چشمگیری افزایش داده است. با استفاده از LiDAR می‌توان ابر نقاط (Point Cloud) با تراکم بالا را در کوتاه‌ترین زمان برداشت کرد و مدل سه‌بعدی دقیقی از زمین تهیه نمود.

۲.۳. ایجاد شبکه کنترل و نقشه‌برداری با GNSS

در پروژه‌های راهسازی، یکی از اولین و مهم‌ترین اقدامات، ایجاد شبکه کنترل دقیق است. این شبکه ممکن است به شبکه‌های ژئودتیکی ملی متصل باشد یا به‌صورت شبکه کنترل محلی پروژه طراحی شود. معمولاً شبکه کنترل افقی با GNSS ایجاد می‌شود. در پروژه‌های بزرگ، شبکه کنترل ارتفاعی معمولاً با ترازیابی دقیق به بنچ‌مارک‌های مبنا متصل می‌شود. در برخی پروژه‌ها نیز برای افزایش بهره‌وری، از ترکیب مشاهدات GNSS و مدل ژئوئید مناسب استفاده می‌شود، اما در پروژه‌هایی که دقت ارتفاعی بسیار بالا موردنیاز است، ترازیابی دقیق همچنان مرجع اصلی محسوب می‌شود. سپس تمام عملیات برداشت مسیر راه، پیاده‌سازی و کنترل اجرا بر مبنای این شبکه انجام می‌شود. کیفیت این شبکه، نقش تعیین‌کننده‌ای در دقت کل پروژه دارد.

سیستم‌های GNSS (سامانه ماهواره‌ای ناوبری جهانی) شامل GPS آمریکایی، GLONASS روسی، Galileo اروپایی و BeiDou چینی، نقش کلیدی در تعیین موقعیت دقیق نقاط این شبکه‌های کنترل ایفا می‌کنند. با استفاده از دستگاه‌های GNSS دوفرکانسه و تکنیک‌های پیشرفته مانند RTK (سینماتیک در زمان واقعی)، نقشه‌برداران می‌توانند موقعیت نقاط را با دقت بالا تعیین کنند.

امروزه در بسیاری از پروژه‌های راهسازی از شبکه‌های دائمی GNSS (CORS) و تصحیحات RTK شبکه‌ای (Network RTK) استفاده می‌شود که نیاز به استقرار ایستگاه مبنا در محل پروژه را کاهش می‌دهد و بهره‌وری را افزایش می‌دهد.

در شرایط مناسب، RTK معمولاً دقت افقی حدود ۱ تا ۲ سانتی‌متر و دقت ارتفاعی حدود ۲ تا ۳ سانتی‌متر فراهم می‌کند؛ البته این مقادیر به کیفیت تصحیحات، شرایط ماهواره‌ای، محیط پروژه و مشخصات تجهیزات وابسته است. در صورت نیاز به دقت میلی‌متری، باید از روش‌های پایش استاتیک و پردازش پس از برداشت (Post Processing) استفاده کرد، نه روش RTK.

این دقت بالا برای:

• استقرار دقیق محور جاده بر روی زمین
• کنترل اجرای عملیات خاکی
• نظارت بر تغییرات و جابه‌جایی‌ها

بسیار حیاتی است.

---

۳. تجهیزات پایه نقشه‌برداری؛ ستون اصلی پروژه‌های راهسازی

پیش از آنکه به سراغ فناوری‌های پیشرفته و نوین برویم، لازم است نگاهی به تجهیزات پایه و بنیادین نقشه‌برداری بیندازیم. این تجهیزات اگرچه ممکن است قدیمی‌تر به نظر برسند، اما همچنان نقش غیرقابل‌انکاری در پروژه‌های راهسازی ایفا می‌کنند و پایه و اساس تمام روش‌های مدرن محسوب می‌شوند.

۳.۱. تئودولیت؛ یکی از نخستین ابزارهای دقیق اندازه‌گیری زاویه

تئودولیت یک دستگاه اپتیکال-مکانیکی است که برای اندازه‌گیری زوایای افقی و عمودی با دقت بالا طراحی شده است. این دستگاه که قدمتی بیش از یک قرن دارد، در واقع یکی از نخستین ابزارهای دقیق اندازه‌گیری زاویه در نقشه‌برداری محسوب می‌شود.

کاربرد در راهسازی: تئودولیت در گذشته برای:

• ترسیم خطوط مستقیم در مسیرهای طولانی
• اندازه‌گیری زوایای بین نقاط
• تعیین شیب‌ها و اختلاف ارتفاع نسبی
• پیاده‌سازی محور جاده بر روی زمین

استفاده می‌شد. اگرچه امروزه توتال استیشن‌ها جایگزین تئودولیت شده‌اند، اما در برخی پروژه‌های کوچک و مناطق صعب‌العبور که دسترسی به تجهیزات الکترونیکی دشوار است، هنوز از تئودولیت‌های دقیق استفاده می‌شود. همچنین در پروژه‌های آموزشی و برای درک اصول اولیه نقشه‌برداری، تئودولیت جایگاه ویژه‌ای دارد.

۳.۲. ترازیاب (Level)؛ اندازه‌گیر ارتفاع با دقت بالا

ترازیاب یکی از ساده‌ترین و در عین حال حیاتی‌ترین تجهیزات نقشه‌برداری است. وظیفه اصلی این دستگاه، اندازه‌گیری اختلاف ارتفاع بین نقاط مختلف با استفاده از یک خط دید افقی و شاخص ترازیابی (میر) است.

کاربرد در راهسازی: در پروژه‌های راهسازی، ترازیاب برای:

• تعیین شیب طولی مسیر جاده
• کنترل ارتفاع پی روسازی
• اندازه‌گیری نشست خاک در طول زمان
• اجرای دقیق زهکشی‌های سطحی
• کنترل عملیات خاک‌ریزی لایه‌لایه

بسیار حیاتی است. ترازیاب‌های دیجیتال مدرن قادر به اندازه‌گیری اختلاف ارتفاع با دقت حدود ۰.۲ تا ۰.۵ میلی‌متر در هر کیلومتر ترازیابی رفت و برگشت (Double Run) هستند که برای پروژه‌های حساس مانند تونل‌سازی و پل‌سازی ضروری است.

۳.۳. توتال استیشن؛ تلفیق زاویه و فاصله

توتال استیشن را می‌توان فرزند ارشد تئودولیت و فاصله‌یاب الکترونیکی دانست. این دستگاه پیشرفته که امروزه در قلب تمام پروژه‌های نقشه‌برداری قرار دارد، قادر است همزمان زاویه و فاصله را با دقت بسیار بالا اندازه‌گیری کند و مختصات سه‌بعدی نقاط را محاسبه نماید.

ویژگی‌های کلیدی توتال استیشن:

• اندازه‌گیری زاویه با دقت ۰.۵ تا ۳ ثانیه قوسی
• اندازه‌گیری فاصله با دقت حدود ±(۱ میلی‌متر + ۱ppm) با منشور (بسته به مدل دستگاه) و بدون منشور معمولاً چند صد متر
• قابلیت کار بدون بازتابگر (Reflectorless) برای برداشت نقاط صعب‌العبور
• مجهز به موتور سروو برای ردیابی هدف (توتال استیشن رباتیک)
• حافظه داخلی برای ذخیره هزاران نقطه

کاربرد در راهسازی: توتال استیشن در تمام مراحل پروژه حضور دارد:

• برداشت نقاط توپوگرافی برای تهیه نقشه
• پیاده‌سازی محور، قوس‌ها و شانه‌های جاده
• کنترل اجرای عملیات خاکی و قالب‌بندی
• برداشت وضع موجود (As-built Survey) برای تطابق با نقشه
• استقرار و کنترل موقعیت پل‌ها و تونل‌ها

۳.۴. تفاوت تئودولیت و توتال استیشن

برای درک بهتر تحول نقشه‌برداری، آشنایی با تفاوت این دو دستگاه ضروری است:

---

۴. نقشه‌برداری در مرحله اجرا

مرحله اجرا، جایی است که نقشه‌ها به واقعیت تبدیل می‌شوند و نقشه‌بردار با عنوان نقشه‌بردار اجرایی (Setting Out Surveyor یا Setting Out Engineer) وظیفه‌ای بسیار حساس و پراهمیت پیدا می‌کند.

۴.۱. پیاده‌سازی نقشه (Staking Out)

پیاده‌سازی یا Staking Out، فرآیند انتقال اطلاعات از نقشه‌های طراحی به زمین واقعی با استفاده از نشانه‌گذاری فیزیکی است. این کار معمولاً با کوبیدن میخ‌ها یا چوب‌های نشانه‌گذار در نقاط کلیدی پروژه انجام می‌شود تا موقعیت دقیق محور جاده، شانه‌ها، شیب‌ها، پل‌ها، تونل‌ها و سایر سازه‌ها بر روی زمین مشخص گردد. در پروژه‌های راهسازی، این میخ‌ها به انواع مختلفی مانند میخ‌های تراز، میخ‌های شیب‌بندی و میخ‌های محور تقسیم می‌شوند که هر کدام اطلاعات خاصی را منتقل می‌کنند.

اگرچه امروزه توتال استیشن‌های مدرن و سیستم‌های GNSS این فرآیند را با سرعت و دقت بالاتری انجام می‌دهند، اما ماهیت اصلی کار یعنی نشانه‌گذاری فیزیکی موقعیت‌های طراحی بر روی زمین، همچنان پابرجاست. دقت در این مرحله آنقدر بالاست که عملاً کارهای بعدی بدون آن غیرممکن است.

ترکیب توتال استیشن برای نقاط دقیق و GNSS برای نقاط کنترل و برداشت سریع، امروزه یک رویکرد استاندارد در پروژه‌های بزرگ است. عملیات پیاده‌سازی مسیر، یکی از حساسترین مراحل نقشه‌برداری اجرایی راه محسوب می‌شود.

مثال واقعی (پروژه شهری): در پروژه احداث باند فرودگاهی جدید در فرودگاه بین‌المللی شانگهای پودونگ که حدود ۳۶۰,۰۰۰ مترمربع مساحت داشت، تیم نقشه‌برداری با استفاده از گیرنده‌های GNSS و نرم‌افزار LandStar، مدل مثلثی زمین (TTM) حاصل از داده‌های طراحی را مستقیماً بارگذاری کرد. این روش امکان نمایش مقدار خاک‌برداری و خاک‌ریزی در هر نقطه از سایت را به صورت بلادرنگ فراهم می‌کرد و عملیات پیاده‌سازی (Staking Out) را نسبت به روش‌های سنتی که فقط در نقاط شبکه‌بندی شده قابلیت کنترل داشتند، دو برابر سریع‌تر کرد. این پروژه که در ژوئیه ۲۰۲۴ آغاز شده، قرار است طی دو سال به پایان برسد.

۴.۲. کنترل در حین اجرا (As-built)

در حین اجرای پروژه، نقشه‌بردار به طور مداوم بر عملیات خاکی، قالب‌بندی، آرماتورگذاری و بتن‌ریزی نظارت می‌کند تا اطمینان حاصل شود که همه چیز مطابق با نقشه‌های طراحی پیش می‌رود. هرگونه انحراف در این مرحله، می‌تواند منجر به توقف پروژه و هزینه‌های سنگین اصلاحی شود. به این نوع کنترل، نقشه‌برداری حین اجرا یا کنترل پروژه راهسازی گفته می‌شود.

در این مرحله، ترازیاب دیجیتال برای کنترل دقیق ارتفاعی و توتال استیشن برای کنترل موقعیت افقی، همچنان ابزارهای اصلی هستند.

---

۵. نقشه‌برداری با تکنولوژی‌های پیشرفته

امروزه در بیشتر پروژه‌های حرفه‌ای، تجهیزات الکترونیکی مانند توتال استیشن، گیرنده‌های GNSS، اسکنرهای لیزری و پهپادها جایگزین بخش عمده‌ای از روش‌های سنتی شده‌اند. در ادامه به سه فناوری کلیدی در صنعت راهسازی اشاره می‌شود که مکمل تجهیزات پایه هستند:

۵.۱. اسکنر لیزری سه‌بعدی و LiDAR

تکنولوژی LiDAR (آشکارسازی و فاصله‌یابی با نور) با انتشار پالس‌های لیزری و اندازه‌گیری زمان بازگشت آن‌ها، ابر نقاط (Point Cloud) با دقت بالا تولید می‌کند. این فناوری در دو نوع اصلی کاربرد دارد:

• اسکنر لیزری زمینی (TLS - Terrestrial Laser Scanner): برای برداشت دقیق سازه‌ها، پل‌ها و تونل‌ها با دقت حدود ۱ تا ۵ میلی‌متر (بسته به فاصله و مدل دستگاه)
• LiDAR هوایی (نصب‌شده روی پهپاد یا هواپیما): برای برداشت سطوح وسیع در زمان کوتاه

بخشی از پالس‌ها از میان فواصل بین برگ‌ها و شاخه‌ها عبور کرده و به سطح زمین می‌رسند؛ این ویژگی برای تهیه مدل رقومی زمین در مناطق جنگلی بسیار ارزشمند است.

مثال واقعی (پروژه معدنی): پروژه انتقال آب مس سونگون در استان آذربایجان شرقی، یکی از بزرگترین پروژه‌های معدنی ایران است که توسط شرکت ملی صنایع مس ایران و سازمان توسعه و نوسازی معادن و صنایع معدنی ایران تعریف شده است. در این پروژه، برای تهیه نقشه توپوگرافی مسیر انتقال آب خام از سد ستارخان به معادن مس سونگون به طول ۵۰ کیلومتر، از روش‌های مدرن نقشه‌برداری از جمله استقرار ۶۰ ایستگاه اصلی با گیرنده‌های ماهواره‌ای دوفرکانسه استفاده شده است. این پروژه در منطقه کوهستانی و ناهموار واقع شده و نقشه‌برداری دقیق آن با روش‌های سنتی بسیار زمان‌بر و هزینه‌بر بود.

۵.۲. سیستم SLAM در نقشه‌برداری

فناوری SLAM (تعیین موقعیت و نقشه‌برداری همزمان) یک انقلاب در نقشه‌برداری محیط‌های بسته و تونل‌ها ایجاد کرده است. دستگاه‌های SLAM بدون نیاز به سیگنال GNSS، با استفاده از سنسورهای لیزری و اینرسی، نقشه‌برداری را در محیط‌های پیچیده انجام می‌دهند. دقت این سیستم‌ها بسته به دستگاه، مسیر پیمایش و روش پردازش، معمولاً در حدود ۲ تا ۵ سانتی‌متر است. لازم به ذکر است که بدون کنترل زمینی ممکن است خطای تجمعی (Drift) در مسیرهای طولانی ایجاد شود؛ به همین دلیل در پروژه‌های دقیق، معمولاً از نقاط کنترل یا حلقه‌های بسته برای کاهش این خطا استفاده می‌شود.

کاربرد در راهسازی: پروژه‌های تونل‌سازی، پارکینگ‌های زیرزمینی و فضاهای سرپوشیده بزرگ، بهترین مکان برای استفاده از سیستم SLAM هستند. این دستگاه‌ها در زمان بسیار کوتاهی، نقشه‌ای دقیق و سه‌بعدی از محیط تهیه می‌کنند.

۵.۳. پهپادهای نقشه‌برداری

استفاده از پهپادهای نقشه‌برداری (UAV) در دهه اخیر رشد چشمگیری داشته است. این پرنده‌های کوچک مجهز به دوربین‌های باکیفیت و سنسورهای LiDAR می‌توانند در ارتفاع پایین پرواز کرده و تصاویر دقیقی تهیه کنند. با استفاده از نرم‌افزارهای فتوگرامتری، این تصاویر به نقشه‌های توپوگرافی و مدل‌های سه‌بعدی تبدیل می‌شوند.

---

۶. نرم‌افزارهای تخصصی نقشه‌برداری در راهسازی

داده‌های خام برداشت شده توسط تجهیزات مختلف، بدون پردازش در نرم‌افزارهای تخصصی، ارزش چندانی ندارند. در ادامه به مهم‌ترین نرم‌افزارهای مورد استفاده در نقشه‌برداری راهسازی اشاره می‌شود:

۶.۱. نرم‌افزارهای پردازش داده‌های میدانی

• نرم‌افزارهای کنترلرهای میدانی: مانند Leica Captivate، Trimble Access و Topcon MAGNET Field که برای هدایت دستگاه‌ها در حین برداشت و ذخیره اولیه داده‌ها استفاده می‌شوند.
• نرم‌افزارهای پردازش GNSS، توتال استیشن، ترازیابی و مدیریت پروژه: مانند Leica Infinity، Trimble Business Center و Topcon MAGNET Office که داده‌های خام را پردازش کرده و مختصات دقیق نقاط را محاسبه می‌کنند.

۶.۲. نرم‌افزارهای طراحی و مدل‌سازی

• نرم‌افزارهای طراحی راه (Road Design): مانند Civil 3D (محصول اتودسک)، Bentley OpenRoads Designer و Civil Designer که برای طراحی پروفیل طولی، قوس‌ها و محاسبات حجم عملیات خاکی استفاده می‌شوند. این نرم‌افزارها امکان طراحی در کریدور راه (Road Corridor) را فراهم می‌کنند.
• نرم‌افزارهای تهیه نقشه: مانند MicroStation و AutoCAD Map که برای تهیه نقشه‌های توپوگرافی و اجرایی کاربرد دارند.

۶.۳. نرم‌افزارهای پردازش ابر نقاط و فتوگرامتری

• پردازش LiDAR: نرم‌افزارهایی مانند Global Mapper (برای نمایش، پردازش و تحلیل داده‌های LiDAR)، CloudCompare و TerraScan (برای طبقه‌بندی حرفه‌ای ابر نقاط) کاربرد دارند.
• فتوگرامتری: نرم‌افزارهایی مانند Agisoft Metashape، Pix4Dmapper و DJI Terra که تصاویر پهپادی را به نقشه‌های توپوگرافی و مدل‌های سه‌بعدی تبدیل می‌کنند.

۶.۴. نرم‌افزارهای BIM و مدیریت زیرساخت

• فناوری BIM در زیرساخت (Infrastructure BIM): سامانه‌های مبتنی بر BIM مانند Autodesk InfraWorks و Bentley OpenRoads که امکان ایجاد مدل اطلاعاتی از پروژه‌های زیرساختی را فراهم می‌کنند. داده‌های نقشه‌برداری، پایه ایجاد مدل BIM هستند و در طول چرخه عمر پروژه برای به‌روزرسانی دوقلوی دیجیتال (Digital Twin) نیز استفاده می‌شوند.
• سیستم‌های مدیریت دارایی: نرم‌افزارهایی که داده‌های نقشه‌برداری را با سیستم‌های مدیریت نگهداری و بهره‌برداری تلفیق می‌کنند.

---

۷. تجهیزات و نرم‌افزارهای مورد استفاده در نقشه‌برداری راهسازی (جدول جامع)

برای اجرای موفق یک پروژه راهسازی، نقشه‌برداران به مجموعه‌ای از تجهیزات پایه و مدرن و همچنین نرم‌افزارهای تخصصی نیاز دارند. در جدول زیر، مهم‌ترین آنها به همراه کاربرد و ویژگی‌ها معرفی شده‌اند:

---

۸. چالش‌های نقشه‌برداری در پروژه‌های راهسازی

علیرغم پیشرفت‌های چشمگیر در فناوری‌های نقشه‌برداری، پروژه‌های راهسازی همچنان با چالش‌های متعددی مواجه هستند که آگاهی از آنها برای مدیریت بهتر پروژه ضروری است:

• انسداد دید ماهواره‌ای در مناطق کوهستانی و شهری: دره‌های عمیق، ساختمان‌های بلند و پوشش گیاهی متراکم می‌توانند کیفیت سیگنال‌های GNSS را به شدت کاهش دهند و دقت تعیین موقعیت را تحت تأثیر قرار دهند.
• شرایط نامساعد جوی: باران، برف، مه و گردوغبار می‌توانند بر کیفیت برداشت‌های اپتیکال و لیزری تأثیر بگذارند و دقت اندازه‌گیری‌ها را کاهش دهند.
• ترافیک شهری و ایمنی پرسنل: انجام عملیات نقشه‌برداری در معابر پرتردد شهری نیازمند مدیریت دقیق ترافیک و رعایت نکات ایمنی است تا از حوادث احتمالی جلوگیری شود.
• تغییرات دمایی و اثر آن بر اندازه‌گیری: انبساط و انقباض ناشی از تغییرات دما می‌تواند بر دقت دستگاه‌های نقشه‌برداری و همچنین خود سازه‌ها تأثیر بگذارد.
• نشست خاک و تغییرات زمین: جابه‌جایی‌های طبیعی زمین در طول اجرای پروژه می‌تواند باعث انحراف از نقشه‌های طراحی شود و نیاز به پایش مستمر دارد.
• کالیبراسیون و نگهداری تجهیزات: دستگاه‌های دقیق نقشه‌برداری نیاز به کالیبراسیون دوره‌ای و نگهداری منظم دارند تا دقت خود را حفظ کنند.
• مدیریت داده‌های حجیم LiDAR: ابر نقاط تولید شده توسط اسکنرهای لیزری می‌توانند حجم بسیار بالایی داشته باشند و نیاز به زیرساخت‌های ذخیره‌سازی و پردازش قدرتمند دارند.

مدیریت صحیح این چالش‌ها نیازمند برنامه‌ریزی دقیق، استفاده از تجهیزات مناسب و بهره‌گیری از تیم‌های مجرب است.

---

۹. استانداردهای بین‌المللی در نقشه‌برداری راهسازی

در پروژه‌های بزرگ و بین‌المللی، رعایت استانداردهای مشخصی از سوی کارفرمایان الزامی است. برخی از مهم‌ترین استانداردها و مراجع عبارتند از:

• استانداردهای AASHTO (سازمان راهداری و حمل‌ونقل آمریکا): شامل دستورالعمل‌های دقیق برای طراحی و ساخت جاده‌ها.
• استانداردهای ASTM: برای روش‌های آزمایش و کنترل کیفیت مصالح و عملیات اجرایی.
• ISO 17123: استاندارد بین‌المللی برای تست و کالیبراسیون دستگاه‌های نقشه‌برداری.
• ISO 19111: استاندارد بین‌المللی مربوط به سیستم‌های مرجع مختصاتی و مرجع‌یابی مکانی.
• FGDC (کمیته استانداردهای داده‌های مکانی فدرال آمریکا): برای استانداردسازی داده‌های مکانی.
• سیستم مختصات WGS84: مبنای سیستم GPS آمریکایی است. سایر سیستم‌ها مانند Galileo (GTRF)، GLONASS (PZ-90) و BeiDou (CGCS2000) مبانی مختصاتی خاص خود را دارند که تبدیل مختصات میان این چارچوب‌های مرجع با استفاده از پارامترهای تبدیل و مدل‌های ژئودتیکی با دقت بالا امکان‌پذیر است.

---

۱۰. فناوری‌های نوین در راهسازی مدرن

در پروژه‌های پیشرفته امروزی، فناوری‌های تکمیلی نقش مهمی در افزایش بهره‌وری و دقت ایفا می‌کنند:

۱۰.۱. ماشین‌آلات هدایت‌شونده (Machine Control)

سیستم‌های Machine Control یا Machine Guidance، با استفاده از گیرنده‌های GNSS، سنسورهای اینرسی (IMU)، سنسورهای زاویه و شیب و کنترلرهای ماشین‌آلات، موقعیت لحظه‌ای تیغه یا باکت را نسبت به مدل طراحی سه‌بعدی (3D Design Model) محاسبه می‌کنند. در این سیستم، مدل طراحی به صورت دیجیتال به کنترلر ماشین بارگذاری شده و ماشین یا اپراتور با دریافت راهنمای لحظه‌ای، عملیات را مطابق مدل طراحی اجرا می‌کند. این فناوری باعث افزایش سرعت اجرا، کاهش نیروی انسانی و دستیابی به دقت بالا در عملیات خاکی می‌شود.

در پروژه‌های بزرگ مانند ساخت باند فرودگاه شانگهای، از سیستم‌های Machine Control بر روی بولدوزرها و گریدرها استفاده شد تا عملیات خاک‌برداری و تسطیح با دقت سانتی‌متری انجام شود. به گفته مسئول تیم نقشه‌برداری این پروژه، استفاده از این سیستم زمان اجرای عملیات خاکی را از حدود یک ماه به نیم ماه کاهش داد.

۱۰.۲. BIM و Digital Twin در زیرساخت

استفاده از فناوری BIM (مدل‌سازی اطلاعات زیرساخت - Infrastructure BIM) و ایجاد دوقلوی دیجیتال (Digital Twin) از جاده‌ها و سازه‌ها، امکان مدیریت هوشمند چرخه عمر پروژه را فراهم می‌کند. نقشه‌برداری دقیق با توتال استیشن و اسکنرهای لیزری، پایه و اساس ایجاد این مدل‌های دیجیتال است. نرم‌افزارهایی مانند Autodesk InfraWorks و Bentley OpenRoads در این حوزه کاربرد گسترده‌ای دارند. داده‌های نقشه‌برداری در طول چرخه عمر پروژه برای به‌روزرسانی دوقلوی دیجیتال نیز استفاده می‌شوند.

۱۰.۳. سیستم‌های پایش تغییرشکل (Monitoring)

پایش تغییرشکل سازه‌ها و زمین در پروژه‌های راهسازی از اهمیت بالایی برخوردار است. سیستم‌های پایش با استفاده از GNSS، ترازیاب‌های دیجیتال و سنسورهای شتاب‌سنج، نشست خاک، تغییرات شیروانی‌ها و جابه‌جایی پل‌ها را در بازه‌های زمانی مشخص اندازه‌گیری و گزارش می‌دهند. در این حوزه، ترازیاب دیجیتال با دقت بالا همچنان یکی از ابزارهای اصلی محسوب می‌شود.

---

۱۱. جمع‌بندی

نقشه‌برداری در راهسازی بسیار فراتر از یک فعالیت جانبی است؛ این علم، عصای دست مهندسان و مدیران پروژه در تمامی مراحل است. از انتخاب مسیر تا بهره‌برداری، داده‌های مکانی دقیق هستند که موفقیت یا شکست یک پروژه را تعیین می‌کنند.

سفر نقشه‌برداری از تئودولیت‌های مکانیکی ساده تا توتال استیشن‌های رباتیک، اسکنرهای لیزری پیشرفته و نرم‌افزارهای تخصصی طراحی و پردازش، نشان‌دهنده تحول شگرف این صنعت است. اما نکته مهم این است که تجهیزات پایه مانند تئودولیت و ترازیاب، نه‌تنها منسوخ نشده‌اند، بلکه در کنار فناوری‌های مدرن مانند LiDAR، GNSS، سیستم‌های SLAM، ماشین‌آلات هدایت‌شونده و فناوری Infrastructure BIM، نقش خود را به عنوان پایه‌های اساسی نقشه‌برداری حفظ کرده‌اند.

ایجاد شبکه کنترل دقیق (افقی با GNSS و ارتفاعی با ترازیابی دقیق به بنچ‌مارک‌های مبنا) در ابتدای پروژه، استفاده ترکیبی از تجهیزات پایه و مدرن، بهره‌گیری از نرم‌افزارهای تخصصی برای پردازش و طراحی، و استفاده از فناوری‌های نوین مانند Machine Control و پایش تغییرشکل، نه تنها باعث افزایش سرعت و دقت می‌شود، بلکه نقش کلیدی در کاهش هزینه‌ها و جلوگیری از دوباره‌کاری‌های پرهزینه دارد.

همان‌طور که اشاره شد، انتخاب یک تیم نقشه‌برداری کارآزموده که هم به تجهیزات پایه و اصول اولیه مسلط باشد، هم از جدیدترین فناوری‌ها و نرم‌افزارهای روز بهره ببرد و با چالش‌های مختلف پروژه‌های راهسازی آشنا باشد، می‌تواند تضمین‌کننده موفقیت پروژه‌های عمرانی، معدنی و شهری باشد.

---

سوالات متداول (FAQ)

۱. نقشه‌برداری چگونه به کاهش هزینه‌های راهسازی کمک می‌کند؟
با تهیه نقشه‌های دقیق و برآورد صحیح حجم عملیات خاکی، از اتلاف وقت، سوخت و هزینه‌های اضافی در حین اجرا جلوگیری می‌شود. همچنین، شناسایی موانع و مشکلات زمین‌شناسی در مراحل اولیه از بروز هزینه‌های پیش‌بینی‌نشده در آینده جلوگیری می‌کند.

۲. تفاوت اصلی تئودولیت و توتال استیشن چیست؟
تئودولیت فقط زاویه اندازه‌گیری می‌کند و فاصله باید با روش‌های جداگانه اندازه‌گیری شود، اما توتال استیشن به طور همزمان زاویه و فاصله را با دقت بالا اندازه‌گیری کرده و مختصات سه‌بعدی را محاسبه می‌کند. توتال استیشن عملاً تئودولیت مدرن شده است.

۳. مهم‌ترین نرم‌افزارهای مورد استفاده در نقشه‌برداری راهسازی کدامند؟
از مهم‌ترین نرم‌افزارها می‌توان به Civil 3D و Bentley OpenRoads Designer برای طراحی راه، Global Mapper و TerraScan برای پردازش ابر نقاط، Pix4D و Metashape برای فتوگرامتری، و Autodesk InfraWorks و Bentley OpenRoads برای Infrastructure BIM اشاره کرد.

۴. شبکه کنترل در پروژه‌های راهسازی چگونه ایجاد می‌شود و چرا اهمیت دارد؟
شبکه کنترل شامل مجموعه‌ای از نقاط با مختصات معلوم است که در محدوده پروژه ایجاد می‌شود. این شبکه ممکن است به شبکه‌های ژئودتیکی ملی متصل باشد یا به‌صورت محلی طراحی شود. شبکه افقی معمولاً با GNSS و شبکه ارتفاعی با ترازیابی دقیق به بنچ‌مارک‌های مبنا متصل می‌شود. تمام عملیات برداشت، پیاده‌سازی و کنترل اجرا بر مبنای این شبکه انجام می‌شود.

۵. مزیت استفاده از سیستم SLAM در تونل‌های راهسازی چیست؟
سیستم SLAM به دلیل عدم نیاز به سیگنال GNSS و قابلیت کار در محیط‌های بسته، ایده‌آل‌ترین گزینه برای نقشه‌برداری و کنترل پیشروی جبهه‌کار تونل است. این سیستم نقشه‌ای پیوسته و دقیق از داخل تونل تهیه می‌کند، در حالی که توتال استیشن در تونل‌های طولانی با مشکل دید مستقیم مواجه می‌شود.

۶. آیا GNSS می‌تواند جایگزین توتال استیشن شود؟
خیر. GNSS برای برداشت سریع و تعیین موقعیت نقاط کنترل بسیار مناسب است، اما در محیط‌های دارای انسداد ماهواره‌ای، پروژه‌های شهری متراکم، تونل‌ها و پیاده‌سازی دقیق بسیاری از سازه‌ها، توتال استیشن همچنان ابزار اصلی محسوب می‌شود. در پروژه‌های حرفه‌ای این دو فناوری مکمل یکدیگر هستند.

۷. خطاهای رایج در نقشه‌برداری راهسازی کدامند و چگونه از آن‌ها جلوگیری می‌شود؟
خطاهای انسانی در قرائت دستگاه، اشکال در کالیبراسیون و خطاهای ناشی از انکسار نور از رایج‌ترین خطاها هستند. با استفاده از دستگاه‌های خودکار و خودتنظیم، رعایت استانداردهای کالیبراسیون (مانند ISO 17123) و استفاده از نقشه‌برداران مجرب می‌توان این خطاها را به حداقل رساند.

۸. تفاوت Machine Control با نقشه‌برداری سنتی در چیست؟
در روش سنتی، نقشه‌بردار نقاط را برداشت و سپس به اپراتور ماشین‌آلات اعلام می‌کرد. در سیستم Machine Control، مدل طراحی سه‌بعدی به کنترلر ماشین بارگذاری شده و ماشین یا اپراتور با دریافت راهنمای لحظه‌ای، عملیات خاکی را با دقت بالا اجرا می‌کند. این روش سرعت و دقت را به طور قابل توجهی افزایش می‌دهد.

---
