مقدمه

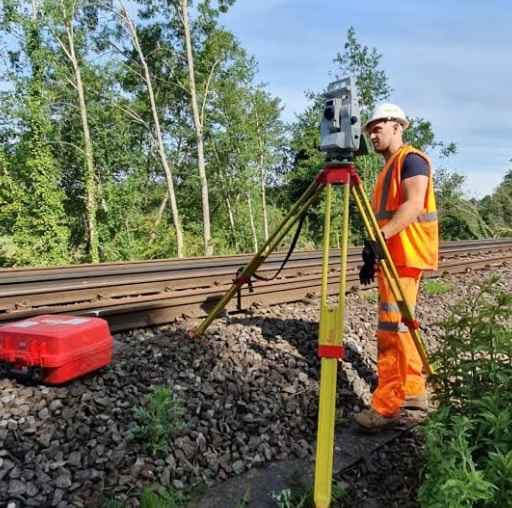

تصور کنید قرار است یک خط راه آهن به طول صدها کیلومتر طراحی شود. مسیر از کوهستان های صعب العبور می گذرد، از رودخانه ها عبور می کند و به تونل های طولانی ختم می شود. اگر قرار باشد این مسیر با روش های سنتی نقشه برداری شود، ماه ها زمان صرف خواهد شد و خطای انسانی اجتناب ناپذیر است. اما امروزه با فناوری های نوین ژئوماتیک، نقشه برداری راه آهن به سطحی از دقت و سرعت رسیده است که پیش از این غیرقابل تصور بود.
نقشه برداری راه آهن، علم و هنر تعیین دقیق موقعیت نقاط روی زمین و نمایش آن ها بر روی نقشه است. این فرایند پیچیده و دقیق، نقشی محوری در طراحی، ساخت، بهره برداری و نگهداری از شبکه های ریلی ایفا می کند. در این مقاله جامع، به بررسی عمیق فناوری های نوین نقشه برداری ریلی، استانداردهای بین المللی، تجهیزات پیشرفته و پروژه های واقعی در سراسر جهان می پردازیم.
نقشه برداری راه آهن چیست و چرا اهمیت دارد؟
نقشه برداری راه آهن فرایندی است که در آن موقعیت دقیق مسیر، ایستگاه ها، پل ها، تونل ها و تمامی تأسیسات وابسته به شبکه ریلی تعیین و مستندسازی می شود. این اطلاعات پایه ای برای تمامی مراحل چرخه حیات یک پروژه ریلی است:
- مرحله مطالعات و طراحی: تعیین بهترین مسیر با کمترین هزینه و بیشترین ایمنی
- مرحله ساخت: اجرای دقیق عملیات خاکی، روسازی و تأسیسات
- مرحله بهره برداری: پایش تغییرات و نشست های مسیر
- مرحله نگهداری و تعمیرات: شناسایی به موقع نقاط آسیب پذیر
امروزه با رشد جمعیت و توسعه شبکه های ریلی در سراسر جهان، نیاز به نقشه برداری دقیق و سریع بیش از پیش احساس می شود. شبکه راه آهن ایران نیز با پروژه های عظیمی همچون راه آهن همدان-سنندج به طول ۱۵۱ کیلومتر و پیشرفت فیزیکی ۹۰ درصد، راه آهن دورود-خرم آباد به طول ۱۹ کیلومتر و بسیاری پروژه های دیگر در حال گسترش است.
فناوری های نوین در نقشه برداری راه آهن
۱. سیستم های GNSS در نقشه برداری ریلی
سیستم های موقعیت یابی ماهواره ای (GNSS) از جمله GPS، Galileo، GLONASS، BeiDou و در برخی مناطق QZSS، ستون فقرات نقشه برداری مدرن را تشکیل می دهند. در پروژه های ریلی، دو روش اصلی برای دستیابی به دقت بالا استفاده می شود:
الف) روش RTK (Real-Time Kinematic):
این روش با استفاده از تصحیحات تفاضلی، موقعیت یابی با دقت ۱ تا ۳ سانتی متر در شرایط مناسب فراهم می کند. RTK برای برداشت نقاط کنترل، کالیبراسیون سنسورها و تعیین موقعیت لحظه ای در حین حرکت کاربرد گسترده ای دارد.
ب) روش Static GNSS:
در اندازه گیری های استاتیک، گیرنده ها برای مدت زمان طولانی تر روی نقاط ثابت قرار می گیرند. بسته به طول خط مبنا، تعداد ماهواره ها، کیفیت مشاهدات و شرایط محیطی، زمان مشاهده معمولاً بین ۱۵ دقیقه تا چند ساعت متغیر است. با استفاده از پردازش پس پردازش و تعدیل شبکه، می توان به دقت چند میلی متری در شرایط ایده آل دست یافت. این روش عمدتاً برای ایجاد شبکه های کنترل دقیق و نقاط مرجع طولانی مدت استفاده می شود.
مزایای استفاده از GNSS در راه آهن:
- تعیین موقعیت نقاط کنترل با دقت سانتی متری تا میلی متری (بسته به روش)
- امکان اندازه گیری در شرایط آب و هوایی مختلف
- کاهش چشمگیر زمان عملیات میدانی نسبت به روش های سنتی
- قابلیت اتصال به شبکه های دائمی RTK برای پوشش وسیع تر
با تلفیق مشاهدات GNSS، INS و انجام کالیبراسیون سامانه و تعدیل شبکه (Network Adjustment)، در شرایط مناسب و با کالیبراسیون صحیح سامانه، می توان در بسیاری از پروژه ها به دقت زیرسانتی متری (بهتر از ۱ سانتی متر) دست یافت. این سطح از دقت برای پروژه های حساس ریلی مانند پایش تغییرات مسیر و ابنیه فنی کاملاً ضروری است.

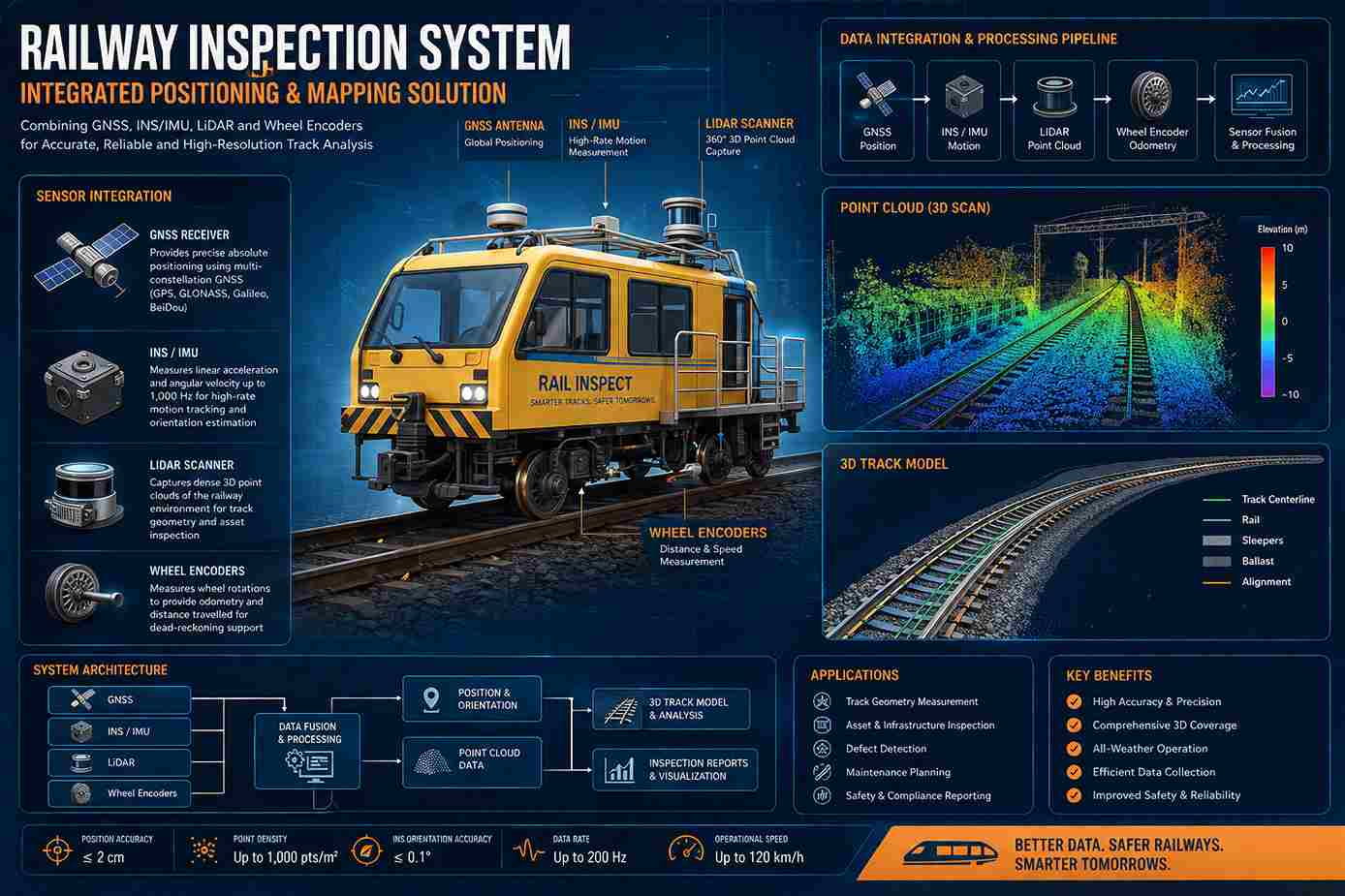

۲. نقش INS و Wheel Encoder در سیستم های نقشه برداری موبایل
در سیستم های نقشه برداری موبایل (MMS)، واحد INS (Inertial Navigation System) یکی از حیاتی ترین اجزاء است. INS با استفاده از سنسورهای IMU (شتاب سنج ها و ژیروسکوپ ها) و الگوریتم های ناوبری اینرسی، موقعیت و وضعیت سامانه را در زمان قطع سیگنال GNSS تخمین می زند. توجه به این نکته ضروری است که IMU صرفاً سنسور اندازه گیری شتاب و سرعت زاویه ای است، در حالی که INS خود سامانه کامل ناوبری شامل IMU، پردازشگر و الگوریتم های تلفیق داده است.
سه منبع اصلی موقعیت یابی در MMS:
- GNSS: موقعیت یابی مطلق در فضای باز
- INS/IMU: تخمین پیوسته موقعیت و وضعیت در فواصل کوتاه
- Wheel Encoder (اودومتر): اندازه گیری مسافت طی شده و سرعت حرکت
ترکیب این سه منبع با استفاده از فیلتر کالمن توسعه یافته (EKF) که یکی از رایج ترین روش های تلفیق داده های چندحسگری است، امکان موقعیت یابی با دقت بالا را حتی در محیط های فاقد پوشش GNSS (GNSS-Denied) - یعنی مناطقی که سیگنال ماهواره ای در آن ها در دسترس نیست یا کیفیت کافی ندارد - مانند تونل ها فراهم می کند. هنگامی که سیگنال GNSS بازیابی می شود، خطای تجمعی INS اصلاح شده و دقت کلی افزایش می یابد.

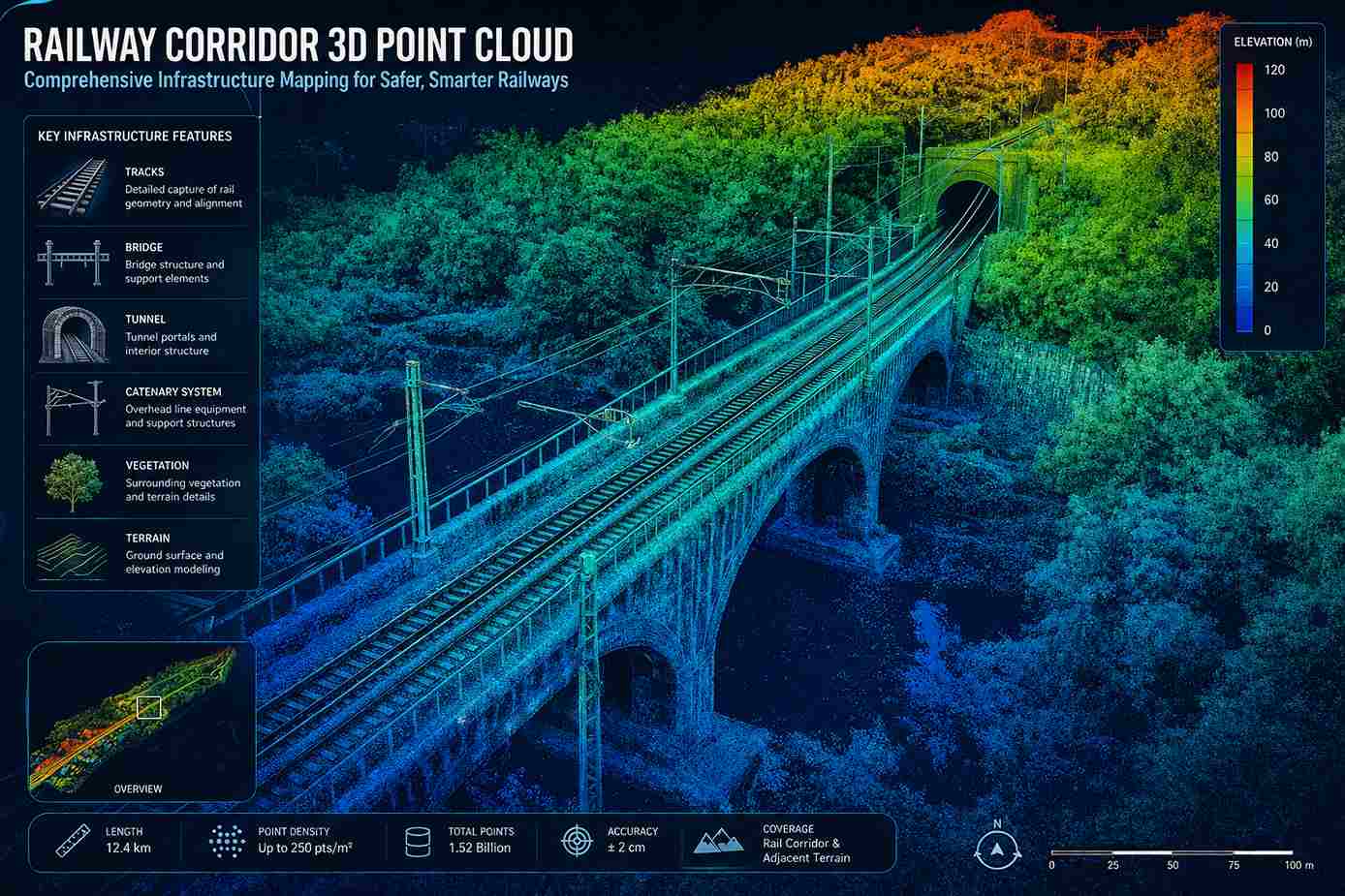

۳. LiDAR و اسکن لیزری در راه آهن
فناوری LiDAR (Light Detection and Ranging) انقلابی در نقشه برداری زیرساخت های حمل و نقل ایجاد کرده است. این فناوری، بسته به نوع سامانه، با استفاده از روش زمان پرواز (Time of Flight) یا اختلاف فاز (Phase Shift)، ابرنقاط سه بعدی متراکم با دقت بالا از محیط اطراف تولید می کند.
در پروژه های ریلی، از دو نوع اصلی اسکن لیزری استفاده می شود:
الف) اسکن لیزری هوایی (Airborne LiDAR): مناسب برای مطالعات اولیه مسیرهای طولانی در مناطق صعب العبور
ب) اسکن لیزری زمینی (Terrestrial LiDAR): شامل اسکنرهای ثابت (TLS) و متحرک (MLS) برای برداشت دقیق تأسیسات و ابنیه فنی
یک مطالعه تطبیقی بر روی پل راه آهن در کی اف (اوکراین) نشان داد که اسکنرهای لیزری زمینی و موبایل با فناوری SLAM هر دو قابلیت تولید داده های باکیفیت برای زیرساخت های حمل و نقل را دارند.
مثال واقعی - شرکت راه آهن BNSF آمریکا:
شرکت BNSF با استفاده از خودروهای های ریل مجهز به سیستم LiDAR، روزانه ۶۰ تا ۱۰۰ مایل (۹۶ تا ۱۶۰ کیلومتر) داده برداشت می کند که سرعتی تا ۶ برابر سریع تر از روش های پیشین دارد. این سیستم ابرنقاط سه بعدی ۳۶۰ درجه با تراکم بیش از ۸٬۴۰۰ نقطه در هر متر مربع تولید می کند و نیازهای دقیق اداره راه آهن فدرال آمریکا را برآورده می سازد.
۴. سیستم های نقشه برداری موبایل (Mobile Mapping Systems)
سیستم های نقشه برداری موبایل (MMS) تلفیقی از چندین سنسور شامل GNSS، INS، LiDAR، دوربین های پانوراما و Wheel Encoder هستند که بر روی یک خودروی ریلی یا های ریل نصب می شوند. بسته به نوع سامانه، MMS می تواند بر پایه LiDAR، دوربین های تصویربرداری، یا ترکیبی از هر دو باشد. این سیستم ها بسته به نوع سامانه، سرعت قطار و تراکم موردنیاز ابرنقاط، معمولاً با سرعت بین ۲۰ تا ۱۰۰ کیلومتر بر ساعت حرکت کرده و داده های بسیار غنی را در زمان کوتاه جمع آوری می کنند.
مثال واقعی - پروژه دیجیتال سازی ۴٬۰۰۰ کیلومتر از راه آهن آلمان:
شرکت Deutsche InfraSoft با استفاده از سیستم های Panora Pro PL و Planar، پروژه ای عظیم برای دیجیتال سازی ۴٬۰۰۰ کیلومتر از کریدورهای ریلی آلمان اجرا کرد. این تیم ها روزانه ۲۰۰ تا ۳۰۰ کیلومتر مسیر را با سرعت ۸۰ کیلومتر بر ساعت اسکن می کردند. تصاویر پانورامای ۲۰۰ مگاپیکسلی و داده های ابرنقاط همزمان با استفاده از تلفیق سنسور GNSS/INS و الگوریتم های SLAM در تونل ها و مناطق با پوشش ضعیف ماهواره ای، پردازش شدند.
۵. فناوری SLAM در محیط های GNSS-Denied
یکی از چالش های بزرگ در نقشه برداری ریلی، تونل های طولانی و مناطق کوهستانی با پوشش ضعیف GNSS است. فناوری SLAM (Simultaneous Localization and Mapping) این مشکل را تا حد زیادی حل می کند.
SLAM به سیستمی گفته می شود که همزمان با حرکت، نقشه محیط را ایجاد کرده و موقعیت خود را در آن نقشه تعیین می کند. در کاربردهای ریلی، رایج ترین پیاده سازی SLAM بر پایه LiDAR، IMU و اودومتری است. با این حال، در تونل های بسیار طولانی، الگوریتم های SLAM بدون استفاده از حلقه های بسته سازی (Loop Closure) دچار خطای تجمعی (Drift) می شوند. استفاده از نقاط کنترل زمینی در فواصل معین و الگوریتم های بهینه سازی، این خطا را به میزان قابل توجهی کاهش می دهد.
سیستم های مبتنی بر SLAM برای بازرسی تونل، ویژگی های مهمی دارند:
- عملکرد مستقل از GNSS
- نقشه برداری پیوسته
- استقرار سبک و سریع
سامانه های LiDAR مجهز به الگوریتم های SLAM قادرند ابرنقاط سه بعدی دقیق برای نقشه برداری و موقعیت یابی قطار و عیوب زیرساخت در داخل تونل تولید کنند و بازرسی تونل را با سرعت ۸۰ کیلومتر بر ساعت انجام دهند.
استانداردهای بین المللی نقشه برداری راه آهن
نقشه برداری راه آهن تابع استانداردهای دقیق بین المللی است تا قابلیت هم کاری، ایمنی و کیفیت پروژه ها تضمین شود.
استانداردهای UIC (اتحادیه بین المللی راه آهن)
اتحادیه بین المللی راه آهن (UIC) مهم ترین مرجع تدوین استانداردهای ریلی در جهان است. برخی از مهم ترین استانداردهای این اتحادیه در زمینه نقشه برداری و هندسه خط عبارتند از:
| شماره استاندارد | عنوان رسمی | وضعیت فعلی | کاربرد |
|---|---|---|---|
| UIC R 728 | Absolute coordinates for track engineering work - A Railway Geodesy approach | فعال (ویرایش اول، ژانویه ۲۰۰۹) | تعیین مختصات مطلق در پروژه های ریلی و مبانی ژئودزی ریلی |
| UIC 715-1 | Application of digital track geometry analysis to the planning of tamping and lining/levelling work | Frozen (منجمد) - ویرایش دوم، مه ۲۰۰۴ (موضوع در حال انتقال به استاندارد اروپایی EN 13848-5) | اندازه گیری پیوسته کیفیت هندسی خط و برنامه ریزی عملیات نگهداری |
| UIC 717 | Recommendations for the design of bridges to satisfy track requirements and reduce noise emissions | فعال (نسخه ۲۰۱۰) | جایگزین استاندارد منسوخ 717-3؛ مرتبط با طراحی پل ها با رویکرد روسازی و کاهش نویز |
نکته مهم: استاندارد UIC 717-3 (ویژه روسازی پل های فلزی) رسماً منسوخ (WITHDRAWN) اعلام شده است و توصیه می شود برای کاربردهای جدید از UIC 717 (نسخه ۲۰۱۰) استفاده شود. همچنین با توجه به منجمد شدن UIC 715-1، در پروژه های جدید، استاندارد اروپایی EN 13848-5 که به روزتر است، مورد ارجاع قرار می گیرد.
استانداردهای AREMA (آمریکا)
انجمن مهندسان راه آهن آمریکا (AREMA) استانداردهای مفصلی برای طراحی، ساخت و نگهداری خطوط ریلی تدوین کرده است. بر اساس این استانداردها، حدود مجاز هندسه خط شامل گیج (Gauge)، ترازبندی، پیچش، هم ترازی و پروفیل طولی متناسب با کلاس خط و سرعت مجاز تعیین می شوند. به عنوان مثال، گیج استاندارد ۱۴۳۵ میلی متر با تلرانس هایی که بسته به کلاس خط (از کلاس ۱ تا ۹) و سرعت طراحی متفاوت است.
استانداردهای ملی ایران
در ایران، پروژه های نقشه برداری راه آهن بر اساس استانداردهای ملی و با الگوبرداری از مقررات UIC اجرا می شوند. مطالعات متعددی برای تطبیق پروفیل مرجع سینماتیکی خطوط راه آهن ایران با استانداردهای UIC انجام شده است.
پارامترهای هندسی خط ریلی (Track Geometry)
اساس نقشه برداری ریلی، کنترل و اندازه گیری دقیق پارامترهای هندسی خط است. این پارامترها مستقیماً بر ایمنی، سرعت و عمر مفید خط تأثیر می گذارند.
مهم ترین پارامترهای هندسی خط:
۱. گیج (Gauge):
فاصله بین دو ریل که در خطوط استاندارد ۱۴۳۵ میلی متر است. اندازه گیری دقیق گیج و تغییرات آن در طول مسیر، از مهم ترین وظایف نقشه برداران ریلی است.
۲. سوپرالویشن یا Cant:
مقدار ارتفاع خارجی قوس نسبت به ریل داخلی که برای جبران نیروی گریز از مرکز در قوس ها طراحی می شود. اندازه گیری دقیق Cant برای ایمنی قطارها حیاتی است.
۳. کمبود Cant (Cant Deficiency):
مقدار Cant موردنیاز برای عبور قطار با سرعت معین که در طراحی و پایش خطوط محاسبه می شود.
۴. پیچش (Twist):
تغییرات ناگهانی Cant در طول مسیر که می تواند باعث خروج قطار از ریل شود. پایش پیچش از الزامات ایمنی خطوط پرسرعت است.
۵. هم ترازی (Alignment):
موقعیت افقی مسیر که شامل قوس های افقی و خطوط مستقیم است. برداشت دقیق هم ترازی معمولاً با استفاده از سامانه های MMS مبتنی بر GNSS، INS، Wheel Encoder و LiDAR انجام می شود.
۶. پروفیل طولی (Longitudinal Level):
تغییرات ارتفاعی مسیر در امتداد طول که شامل قوس های قائم و شیب ها است. کنترل دقیق پروفیل طولی برای کیفیت سواری و مصرف انرژی ضروری است.
۷. سایش ریل (Rail Wear):
کاهش ضخامت ریل در اثر سایش که با سامانه های پروفایل برداری لیزری و در برخی کاربردها با اسکن های سه بعدی قابل اندازه گیری است.
در راه آهن، علاوه بر برداشت موقعیت سه بعدی محور مسیر، کنترل پارامترهای هندسی فوق از مهم ترین اهداف نقشه برداری محسوب می شود. سامانه های اندازه گیری هندسه خط (Track Geometry Measurement Systems) که بر روی قطارهای بازرسی نصب می شوند، این پارامترها را به صورت پیوسته اندازه گیری می کنند.
سیستم مختصات ریلی (Linear Referencing / Chainage)
در بسیاری از پروژه های ریلی، علاوه بر مختصات سه بعدی (X,Y,Z)، داده ها بر اساس سیستم کیلومتراژ خط (Chainage یا Linear Referencing) نیز ثبت می شوند تا موقعیت عوارض، تجهیزات و عیوب خط به سادگی در طول مسیر قابل مدیریت باشد. اتصال داده های LiDAR، تصاویر و نتایج بازرسی به کیلومتراژ مسیر، یکی از ارکان اصلی سامانه های مدیریت دارایی ریلی است. بسیاری از سامانه های مدیریت دارایی ریلی (Rail Asset Management Systems) داده های مکانی را بر اساس Chainage ذخیره و بازیابی می کنند. این سیستم امکان گزارش دهی مبتنی بر موقعیت طولی را فراهم می کند و با سیستم های اطلاعات مکانی (GIS) تلفیق می شود.
فرایند اجرای یک پروژه نقشه برداری راه آهن
یک پروژه نقشه برداری راه آهن معمولاً از مراحل زیر تشکیل می شود:
- طراحی شبکه کنترل (Control Network Design): تعیین ایستگاه های مبنا و نقاط کنترل با استفاده از GNSS Static برای ایجاد چارچوب مرجع دقیق.
- استقرار نقاط مبنا (Benchmark Establishment): نصب نشان گذاری های دائمی در طول مسیر برای استفاده در تمام مراحل پروژه.
- برداشت اولیه (Reconnaissance & Preliminary Survey): جمع آوری داده های اولیه با استفاده از پهپاد یا روش های سنتی برای شناخت کلی مسیر.
- برداشت با سیستم های موبایل (Mobile Mapping): اجرای برداشت اصلی با استفاده از سامانه های MMS شامل LiDAR، GNSS/INS و دوربین های پانوراما.
- پردازش داده ها (Data Processing): تبدیل داده های خام به ابرنقاط سه بعدی، تصاویر ارتورکتifié و مدل های دیجیتال.
- کنترل کیفیت (Quality Control): ارزیابی دقت داده ها با استفاده از نقاط کنترل و تطابق با استانداردهای پروژه.
- تحویل نهایی (Final Delivery): ارائه داده ها در قالب های استاندارد (LAS، LandXML، GIS، BIM) به همراه مستندات فنی.
کاربردهای نقشه برداری راه آهن در پروژه های واقعی
۱. پایش و نگهداری خطوط ریلی
نقشه برداری دقیق و دوره ای خطوط ریلی، امکان پایش تغییرات هندسی مسیر، شناسایی نشست ها و جلوگیری از بروز حوادث را فراهم می کند.
مثال واقعی - پروژه راه آهن تایوان (CECI):
در پروژه ای به طول ۱۰ کیلومتر از ایستگاه روفانگ تا مودان در تایوان، از سیستم Mobile LiDAR نصب شده بر روی خودروی تعمیراتی ریلی با سرعت ۴۰ کیلومتر بر ساعت و قدرت ۳٫۶ میلیون پالس لیزری در ثانیه استفاده شد. این پروژه سه دوره ابرنقاط سه بعدی تولید کرد و نرم افزار تخصصی «تحلیل ابرنقاط راه آهن» با قابلیت های:
- محاسبه خودکار مرکز خط
- بررسی درختان مزاحم
- بررسی فضای خالی حریم خط
پیاده سازی شد. این سیستم حتی در تونل های طولانی با تلفیق INS، موقعیت یابی دقیق را حفظ می کرد.
۲. طراحی و بازسازی ایستگاه ها
نقشه برداری سه بعدی از ایستگاه های راه آهن برای طرح های بهسازی، مرمت و احیاء بناهای باارزش تاریخی کاربرد گسترده ای دارد.
۳. مدیریت دارایی های ریلی (Asset Management)
داده های حاصل از نقشه برداری دقیق، پایه ای برای سیستم های مدیریت دارایی ریلی است. شرکت BNSF از داده های LiDAR برای موارد زیر استفاده می کند:
- طراحی مسیر
- مدیریت پوشش گیاهی
- تحلیل پروفیل بالاست
- تشخیص برخورد محموله های با ابعاد غیراستاندارد با سازه ها

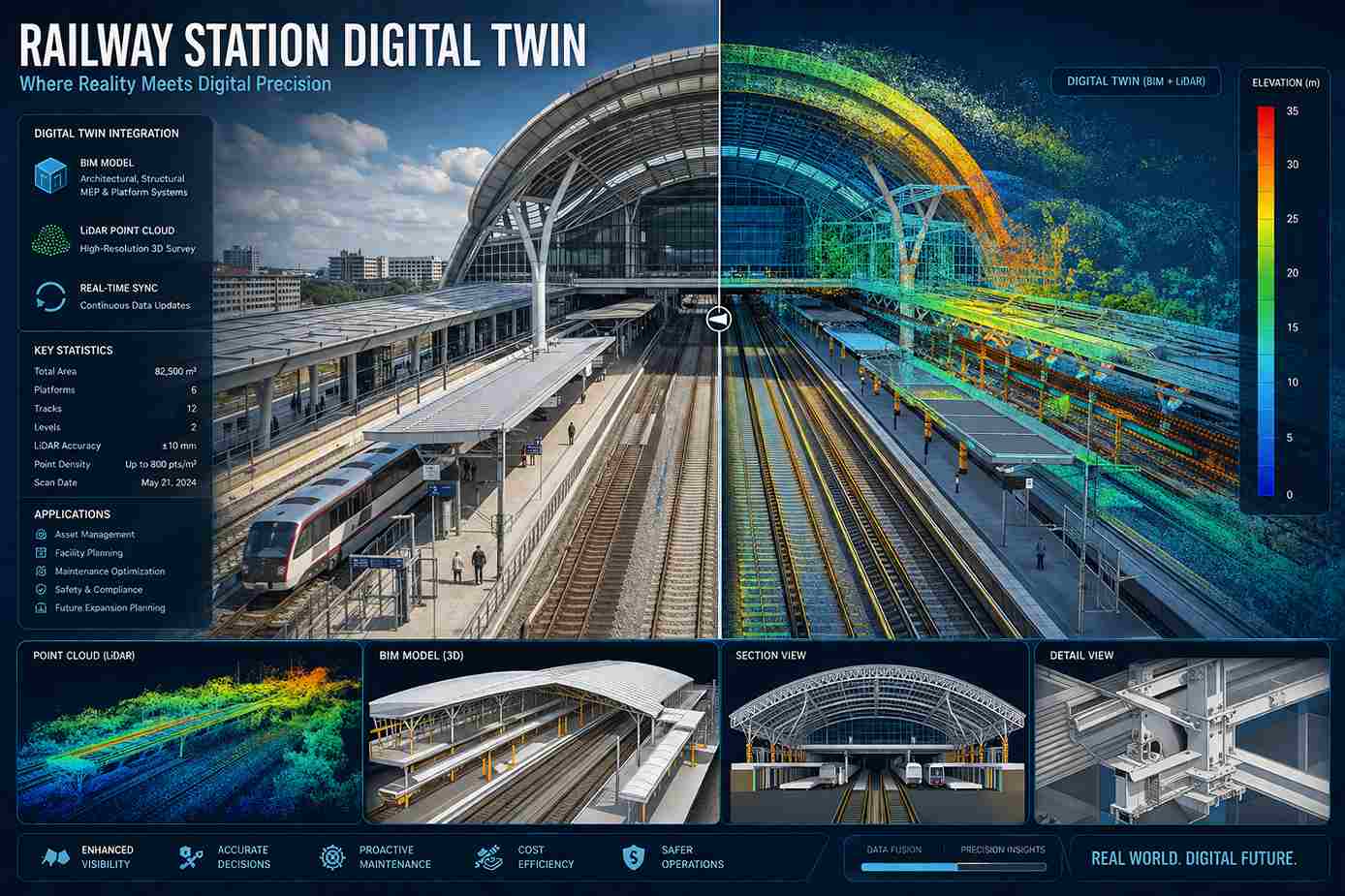

BIM و دوقلوی دیجیتال در راه آهن
مدل سازی اطلاعات ساختمان (BIM) و دوقلوی دیجیتال (Digital Twin) دو مفهوم کلیدی در تحول دیجیتال زیرساخت های ریلی هستند. داده های LiDAR معمولاً پس از طبقه بندی و استخراج عوارض، به مدل BIM تبدیل یا با آن هم مرجع می شوند.
BIM در راه آهن:
- مدل سازی سه بعدی تمامی اجزای زیرساخت
- تشخیص تداخلات و هماهنگی طراحی
- تحلیل ساخت پذیری و مدیریت تداخل
- زمان بندی پروژه، متره و برآورد مصالح
- مدیریت دارایی و برنامه ریزی تعمیرات
دوقلوی دیجیتال: دوقلوی دیجیتال، نسخه دیجیتالی پویا از زیرساخت فیزیکی است که با داده های بلادرنگ به روز می شود. این فناوری با تلفیق داده های نقشه برداری لیزری، BIM و سنسورهای پایش، امکان مدیریت کارآمدتر چرخه حیات زیرساخت را فراهم می کند.
مثال واقعی - ایستگاه های هامبورگ و لیدز:
شرکت های Deutsche Bahn و Arup با استفاده از اسکن لیزری، BIM و دوقلوی دیجیتال، رویکردی نوین برای مدیریت ایستگاه های ریلی ارائه داده اند که تحویل پروژه و تعالی عملیاتی را به سطح جدیدی ارتقا داده است.
دقت مطلق در مقابل دقت نسبی در نقشه برداری ریلی
یکی از مفاهیم کلیدی در نقشه برداری راه آهن، تفاوت بین دقت مطلق و دقت نسبی است:
دقت مطلق (Absolute Accuracy):
به میزان تطابق مختصات نقاط با چارچوب های مرجع جهانی مانند WGS84 یا ITRF اشاره دارد. این دقت برای اتصال پروژه به شبکه های سراسری و هم راستایی با سایر داده ها ضروری است و عمدتاً توسط GNSS تأمین می شود. در پروژه های دقیق ریلی، معمولاً از چارچوب های مرجع ملی تحقق یافته مبتنی بر ITRF استفاده می شود.
دقت نسبی (Relative Accuracy):
به میزان تطابق نقاط با یکدیگر در یک پروژه محلی اشاره دارد. این دقت برای تشخیص تغییرات هندسی خط، اندازه گیری دقیق گیج، Cant و سایر پارامترهای محلی حیاتی است. سامانه های LiDAR و اسکن های زمینی معمولاً دقت نسبی بالایی ارائه می دهند.
در پروژه های ریلی، هر دو نوع دقت اهمیت دارند و تعادل بین آن ها با توجه به نیاز پروژه تعیین می شود.
مرجع دهی ابرنقاط (Georeferencing Point Clouds)
مرجع دهی ابرنقاط حاصل از اسکن لیزری به سیستم مختصات جهانی، یکی از مراحل کلیدی در پردازش داده های نقشه برداری ریلی است. این فرایند با استفاده از ترکیب داده های GNSS/INS، نقاط کنترل زمینی و الگوریتم های بهینه سازی انجام می شود. همچنین استفاده از نقاط کنترل زمینی نشانه گذاری شده (Signalized Ground Control Targets) یا نقاط مشترک بین برداشت های مختلف می تواند دقت هم مرجع سازی را افزایش دهد.
کیفیت مرجع دهی ابرنقاط به عوامل زیر بستگی دارد:
- دقت سنسورهای GNSS و INS
- تعداد و توزیع نقاط کنترل زمینی
- کیفیت کالیبراسیون سنسورها
- طول مسیر و شرایط محیطی (پوشش GNSS)
در پروژه های ریلی، مرجع دهی دقیق ابرنقاط، امکان تلفیق داده های برداشت های مختلف، مقایسه دوره های زمانی متفاوت و ایجاد دوقلوی دیجیتال را فراهم می کند.
تجهیزات و فناوری های مورد استفاده در نقشه برداری راه آهن
۱. خودروهای دوحالته (Hyrail)
خودروهای دوحالته (جاده-ریل) که قابلیت حرکت روی جاده و ریل را دارند، رایج ترین پلتفرم برای نقشه برداری موبایل ریلی هستند. شرکت BNSF از چهار خودروی های ریل ویژه برای جمع آوری داده های LiDAR استفاده می کند.
۲. سیستم های قابل حمل (Backpack & Handheld)
برای مناطق صعب العبور یا فضاهای محدود مانند ایستگاه ها و تونل های کوتاه، از سیستم های قابل حمل مانند Leica Pegasus:Backpack استفاده می شود.
۳. پهپادها (UAV)
پهپادهای مجهز به LiDAR و دوربین، گزینه ای عالی برای برداشت مناطق وسیع و صعب العبور هستند. دقت این سیستم ها بسته به روش برداشت متفاوت است:
- مطالعات اولیه بدون کنترل زمینی: دقت ۲۰ تا ۵۰ سانتی متر
- با کنترل زمینی و GNSS/RTK: دقت ۲ تا ۵ سانتی متر (در فوتوگرامتری)
- UAV LiDAR با کنترل زمینی: دقت ۳ تا ۱۰ سانتی متر
تلفیق داده های پهپاد با BIM امکان توسعه نمایش های دیجیتال دقیق از زیرساخت های ریلی را فراهم می کند.
چالش ها و راه کارها در نقشه برداری راه آهن

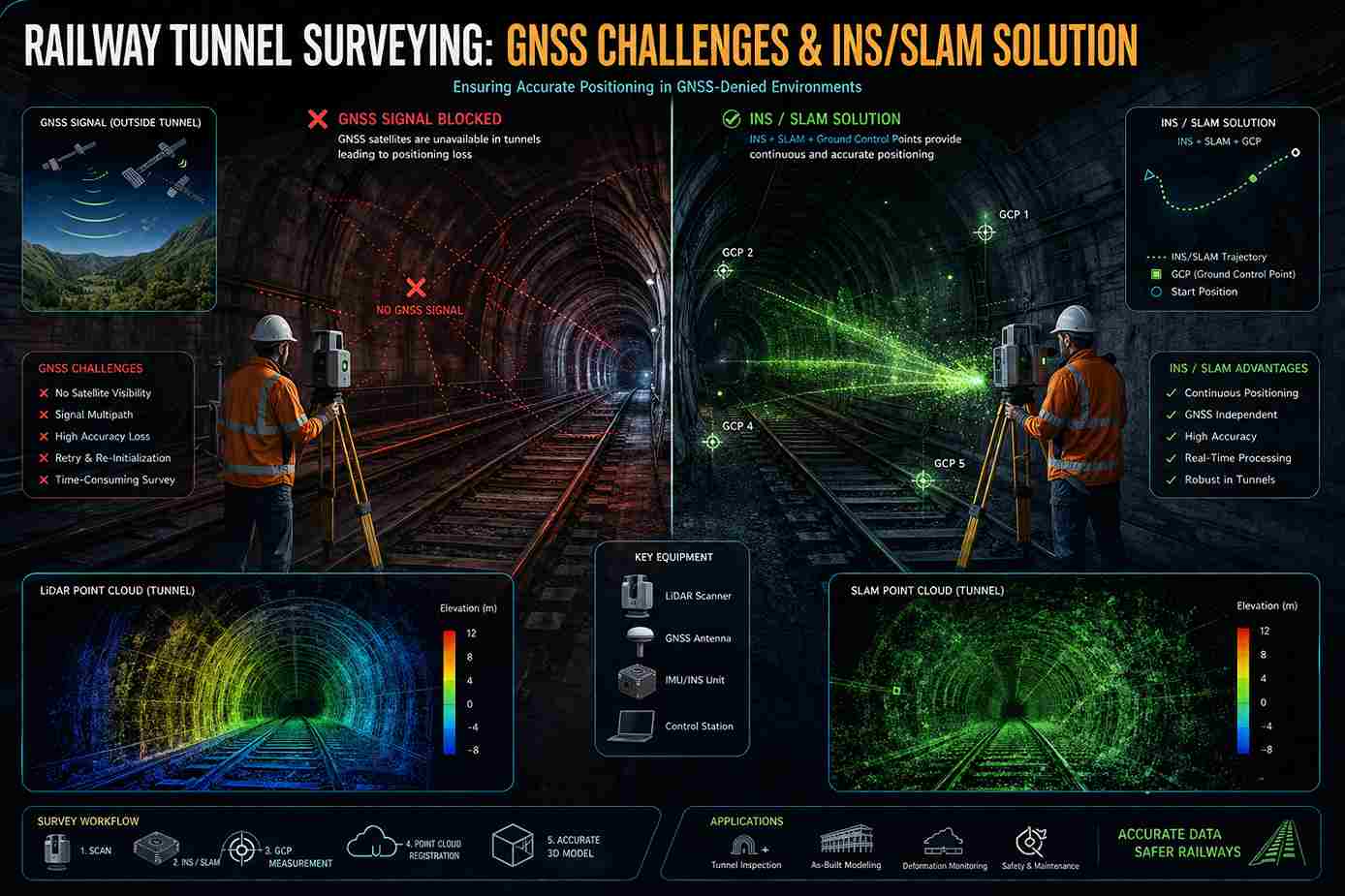

چالش ۱: قطع شدن سیگنال GNSS در تونل ها
راه کار: استفاده از سیستم های SLAM، INS و Wheel Encoder به صورت تلفیقی، همراه با نقاط کنترل زمینی در فواصل معین برای اصلاح خطا
چالش ۲: حجم بالای داده ها
راه کار: استفاده از الگوریتم های فشرده سازی و پردازش ابری
چالش ۳: نیاز به توقف خط برای برداشت
راه کار: استفاده از سیستم های برداشت با سرعت خط سیر که نیازی به توقف ترافیک ریلی ندارند
چالش ۴: دقت مورد نیاز در پروژه های مختلف
راه کار: انتخاب فناوری مناسب بر اساس نیاز پروژه:
- مطالعات مقدماتی: دقت ۲۰-۵۰ سانتی متر با پهپاد (بدون کنترل زمینی)
- طراحی تفصیلی: دقت ۱-۵ سانتی متر با MLS و کنترل زمینی
- پروژه های خاص (پل ها، تونل ها): دقت میلی متری با TLS در فواصل کوتاه
مقایسه فناوری های نقشه برداری راه آهن
| مشخصه | روش سنتی (توتال استیشن) | GNSS/RTK | GNSS Static | Mobile LiDAR (MLS) | Terrestrial LiDAR (TLS) |
|---|---|---|---|---|---|
| سرعت برداشت | پایین | متوسط | پایین | بسیار بالا (۲۰-۱۰۰ کیلومتر/ساعت) | پایین |
| دقت | میلی متری | ۱-۳ سانتی متر | چند میلی متر | حدود ۱ تا ۳ سانتی متر (بسته به سامانه و شرایط برداشت) | میلی متری (در فواصل کوتاه) |
| نیاز به توقف خط | بله | خیر | بله | خیر | بله |
| هزینه | پایین | متوسط | متوسط تا بالا | بالا | متوسط تا بالا |
| حجم داده | کم | کم | کم | بسیار بالا | بالا |
| کاربرد در تونل | محدود | محدود | محدود | عالی (با SLAM و INS) | عالی |
| پوشش تأسیسات جانبی | محدود | محدود | محدود | عالی | خوب |
کاربرد فناوری های نقشه برداری در مراحل مختلف پروژه های ریلی
| فناوری | مطالعات اولیه | طراحی | ساخت | بهره برداری |
|---|---|---|---|---|
| GNSS/RTK | ★★★ (بررسی سریع مسیر) | ★★ (نقاط کنترل) | ★★★ (اجرای دقیق) | ★★ (پایش دوره ای) |
| GNSS Static | ★ (زمان بر) | ★★★ (شبکه کنترل) | ★★ (نقاط مرجع) | ★ (کاربرد محدود) |
| Mobile LiDAR (MLS) | ★★ (هزینه بالا) | ★★★ (برداشت کامل) | ★★ (بررسی پیشرفت) | ★★★ (پایش تغییرات) |
| Terrestrial LiDAR (TLS) | ★ (زمان بر) | ★★★ (جزئیات دقیق) | ★★★ (کنترل کیفیت) | ★★ (نقاط حساس) |
| پهپاد (UAV) | ★★★ (سرعت و هزینه) | ★★ (تصاویر هوایی) | ★★ (پایش پیشرفت) | ★★ (بازرسی سریع) |
آینده نقشه برداری راه آهن
صنعت نقشه برداری ریلی در آستانه تحولی عمیق قرار دارد. فناوری های نوظهور زیر مسیر آینده را ترسیم می کنند:
۱. هوش مصنوعی (AI) و یادگیری ماشین:
الگوریتم های AI در حال متحول کردن پردازش داده های نقشه برداری هستند. از تشخیص خودکار عیوب در ابرنقاط گرفته تا پیش بینی نشست های مسیر با استفاده از داده های تاریخی. پروژه های اروپایی مانند FP3-IAM4RAIL از ترکیب ماهواره ها، پهپادها، LiDAR، سنسورها و مدل های AI/ML برای پایش پل ها، تونل ها و شیب های ریلی استفاده می کنند.
۲. دوقلوی دیجیتال پیشرفته (Advanced Digital Twin):
دوقلوی دیجیتال از یک مدل ایستا به یک پلتفرم پویا و پیش بینی کننده تبدیل می شود. ترکیب داده های بلادرنگ از سنسورهای اینترنت اشیا (IoT) با مدل های شبیه سازی، امکان پیش بینی خرابی ها و بهینه سازی برنامه های نگهداری را فراهم می کند. اتحادیه بین المللی راه آهن (UIC) نیز گروه های تخصصی برای توسعه مدل سازی دیجیتال و راه حل های هوش مصنوعی تشکیل داده است.
۳. محاسبات لبه (Edge Computing):
پردازش داده ها در محل برداشت (Edge Computing) تأخیر را کاهش داده و امکان تشخیص آنی عیوب را فراهم می کند. سیستم های مبتنی بر TinyML می توانند داده های سنسورها را در محل پردازش کرده و تا ۴۰ درصد از حجم داده های ارسالی به مرکز بکاهند.
۴. بازرسی خودکار (Autonomous Inspection):
پهپادهای خودگردان و قطارهای بازرسی بدون سرنشین در حال جایگزینی روش های سنتی بازرسی هستند. این سیستم ها با استفاده از بینایی ماشین، LiDAR و سنسورهای چندطیفی، بازرسی های مداوم و بدون توقف ترافیک را امکان پذیر می کنند.
۵. پایش بلادرنگ (Real-time Monitoring):
شبکه های حسگر پیشرفته با قابلیت اتصال به اینترنت اشیا، امکان پایش پیوسته وضعیت خط، نشست ها و تغییرات محیطی را فراهم می کنند. این داده ها به صورت بلادرنگ با دوقلوی دیجیتال تلفیق شده و تصویری کامل از وضعیت زیرساخت ارائه می دهند.
سوالات متداول (FAQ)
۱. نقشه برداری راه آهن با روش های سنتی چه تفاوتی با روش های نوین دارد؟
در روش های سنتی، نقشه برداران به صورت گام به گام و با استفاده از توتال استیشن و ترازیاب، نقاط را برداشت می کنند. این روش زمان بر، پرهزینه و همراه با خطای انسانی است. در روش های نوین مانند Mobile LiDAR و GNSS/RTK، برداشت با سرعت بالا (تا ۱۰۰ کیلومتر بر ساعت) و با دقت بسیار بیشتر انجام می شود و علاوه بر مسیر، تمامی تأسیسات جانبی نیز مستندسازی می شوند.
۲. فناوری SLAM در نقشه برداری راه آهن چه کاربردی دارد؟
SLAM در محیط های فاقد پوشش مناسب GNSS (GNSS-Denied) مانند تونل های طولانی کاربرد دارد. این فناوری با ترکیب داده های LiDAR، IMU و اودومتری، امکان موقعیت یابی پیوسته و نقشه برداری دقیق را فراهم می کند. هرچند در تونل های بسیار طولانی ممکن است دچار خطای تجمعی شود که با استفاده از نقاط کنترل زمینی قابل اصلاح است.
۳. استانداردهای بین المللی نقشه برداری راه آهن کدامند؟
مهم ترین استانداردها توسط اتحادیه بین المللی راه آهن (UIC) تدوین شده اند که از آن جمله می توان به UIC R 728 (فعال، مختصات مطلق در روش های نقشه برداری ریلی) و UIC 715-1 (منجمد، اندازه گیری پیوسته کیفیت هندسی خط) اشاره کرد. همچنین استانداردهای AREMA در آمریکا و استانداردهای ملی در هر کشور نیز مورد استفاده قرار می گیرند. توجه داشته باشید که UIC 717-3 منسوخ شده است.
۴. تفاوت بین دقت مطلق و دقت نسبی در نقشه برداری ریلی چیست؟
دقت مطلق به میزان تطابق مختصات نقاط با چارچوب های مرجع جهانی مانند WGS84 یا ITRF اشاره دارد و برای اتصال پروژه به شبکه های سراسری ضروری است. دقت نسبی به میزان تطابق نقاط با یکدیگر در یک پروژه محلی اشاره دارد و برای تشخیص تغییرات هندسی خط و اندازه گیری دقیق پارامترهایی مانند گیج و Cant حیاتی است.
۵. هزینه نقشه برداری با LiDAR چقدر است؟
هزینه نقشه برداری با LiDAR به عوامل مختلفی بستگی دارد: طول مسیر، نوع سیستم (هوایی، زمینی یا موبایل)، دقت مورد نیاز و شرایط منطقه. اگرچه هزینه اولیه این فناوری ها بالاتر از روش های سنتی است، اما با توجه به سرعت بسیار بالاتر، کاهش نیروی انسانی و دقت بیشتر، در پروژه های بزرگ مقرون به صرفه است.
۶. آیا نقشه برداری راه آهن نیاز به توقف خط دارد؟
با استفاده از سیستم های نقشه برداری موبایل (MMS) که بر روی خودروهای های ریل یا قطارهای بازرسی نصب می شوند، نیازی به توقف خط نیست و برداشت با سرعت عادی حرکت قطار انجام می شود. این امر یکی از بزرگترین مزایای فناوری های نوین نسبت به روش های سنتی است.
۷. دوقلوی دیجیتال در راه آهن چیست و چه کاربردی دارد؟
دوقلوی دیجیتال، نسخه دیجیتالی پویا از زیرساخت فیزیکی راه آهن است که با داده های بلادرنگ به روز می شود. این فناوری با تلفیق داده های نقشه برداری لیزری، BIM و سنسورهای پایش، امکان مدیریت کارآمدتر تعمیرات، پیش بینی خرابی ها و بهینه سازی عملیات را فراهم می کند.
۸. پارامترهای اصلی هندسی خط ریلی کدامند و چگونه اندازه گیری می شوند؟
پارامترهای اصلی شامل گیج (فاصله دو ریل)، Cant (سوپرالویشن)، پیچش، هم ترازی افقی و پروفیل طولی هستند. سامانه های اندازه گیری هندسه خط (Track Geometry Measurement Systems) ابزار اصلی اندازه گیری این پارامترها هستند و اسکن های سه بعدی نیز برای مستندسازی و تحلیل تغییرات هندسی کاربرد دارند.
جمع بندی
نقشه برداری راه آهن در دهه اخیر دستخوش تحولی عظیم شده است. فناوری هایی مانند GNSS/RTK با دقت سانتی متری، GNSS Static با قابلیت دستیابی به دقت چند میلی متری در شبکه های کنترل ژئودتیکی، LiDAR با توان تولید ابرنقاط سه بعدی متراکم، سیستم های نقشه برداری موبایل با سرعت خط سیر، INS و Wheel Encoder برای موقعیت یابی پیوسته، و SLAM برای محیط های فاقد پوشش GNSS، همگی دست به دست هم داده اند تا نقشه برداری ریلی را به سطح جدیدی از دقت، سرعت و کارایی برسانند.
پروژه های موفق در سراسر جهان - از BNSF در آمریکا با برداشت روزانه ۱۶۰ کیلومتر مسیر، تا Deutsche InfraSoft در آلمان با دیجیتال سازی ۴٬۰۰۰ کیلومتر راه آهن، و پروژه CECI در تایوان با تحلیل خودکار ابرنقاط - همگی گواه بر این هستند که آینده نقشه برداری راه آهن به سمت دیجیتال سازی کامل، اتوماسیون و استفاده از داده های بلادرنگ حرکت می کند.
در ایران نیز با توجه به توسعه شبکه ریلی و پروژه های عظیم در دست اجرا، به کارگیری این فناوری های نوین نه یک انتخاب، بلکه یک ضرورت است.
خدمات سپهر پایش مکان نگار در حوزه نقشه برداری راه آهن
شرکت سپهر پایش مکان نگار با بهره گیری از پیشرفته ترین تجهیزات نقشه برداری و تیمی از متخصصان مجرب، آماده ارائه خدمات جامع نقشه برداری راه آهن در تمامی مراحل طراحی، ساخت، بهره برداری و نگهداری است.
خدمات ما در حوزه ریلی شامل:
- ✅ نقشه برداری مقدماتی و تفصیلی مسیرهای ریلی با GNSS/RTK و Static GNSS
- ✅ اسکن لیزری زمینی و موبایل (TLS & MLS) از خطوط، تونل ها و تأسیسات
- ✅ برداشت با سیستم های SLAM و INS در محیط های فاقد پوشش GNSS
- ✅ تولید ابرنقاط سه بعدی، مدل های BIM و دوقلوی دیجیتال
- ✅ کنترل و پایش هندسه مسیر ریلی با روش های ژئوماتیکی
- ✅ پایش دوره ای نشست و تغییرات مسیر با استفاده از داده های مرجع دهی شده
- ✅ مستندسازی دیجیتال و ایجاد سیستم های مدیریت دارایی ریلی
- ✅ مشاوره فنی، آموزش تیم های نقشه برداری و انتقال دانش فناوری های نوین
برای دریافت مشاوره رایگان و اطلاع از خدمات تخصصی ما، همین حالا با تیم سپهر پایش مکان نگار تماس بگیرید یا فرم درخواست مشاوره را تکمیل کنید.
این مقاله بخشی از مجموعه مقالات تخصصی شرکت سپهر پایش مکان نگار در زمینه ژئوماتیک، نقشه برداری و سامانه های اطلاعات مکانی است. برای مطالعه مقالات مرتبط، به وبلاگ سپهر پایش مکان نگار مراجعه فرمایید.
