🔭 مقدمه:
از خطای چندمتری تا دقت میلیمتری با تکنیکهای تفاضلی
تصور کنید اپلیکیشن مسیریابی گوشی شما، موقعیت خودرو را چند متر دورتر از مکان واقعی نمایش دهد. این دقیقاً یکی از چالشهای اساسی سیستمهای ناوبری ماهوارهای (GPS، گالیلئو، گلوناس و بیدو) در حالت عادی است. سیگنالهای مخابرهشده از فاصلهی ۲۰,۰۰۰ کیلومتری، هنگام عبور از لایههای یونوسفر و تروپوسفر دچار انحراف شده و خطای ساعت اتمی ماهوارهها و نیز بایاس (Bias) ساعت گیرندهها بر پیچیدگی این مسئله میافزاید. (شایان ذکر است که گیرندههای معمولی فاقد ساعت اتمی هستند و از نوسانسازهای کریستالی استفاده میکنند؛ بنابراین بایاس ساعت آنها بهعنوان یک پارامتر کاملاً مجهول در پردازش برآورد میشود).

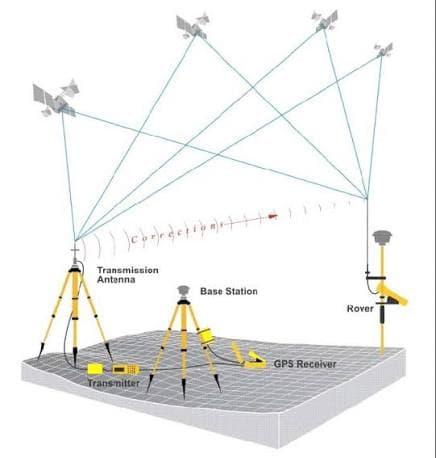

اما چگونه مهندسان ژئودزی توانستهاند این آشفتگی عظیم را به دقتی در حد میلیمتر تبدیل کنند؟ پاسخ در یک ترفند ریاضی بسیار هوشمندانه نهفته است: «تکنیکهای تفاضلی» (Differencing Techniques). منطق این روشها بر این اصل ساده استوار است که «خطاهای مشترک، قابل حذفاند»؛ بهبیان دقیقتر، اگر دو گیرنده با Baseline کوتاه بهطور همزمان سیگنال یک ماهوارهی مشترک را دریافت کنند، هر دو تا حد زیادی خطاهای جوی و مداری مشابهی را تجربه میکنند. بنابراین، با کم کردن مشاهدات از یکدیگر، این خطاها خنثی شده و تنها دادههای عاری از خطا باقی میمانند. در این مقاله، بهصورت جامع به بررسی سه سطح اصلی تفاضل در مشاهدات فاز حامل و همچنین سامانههای تفاضلی بزرگمقیاس خواهیم پرداخت.

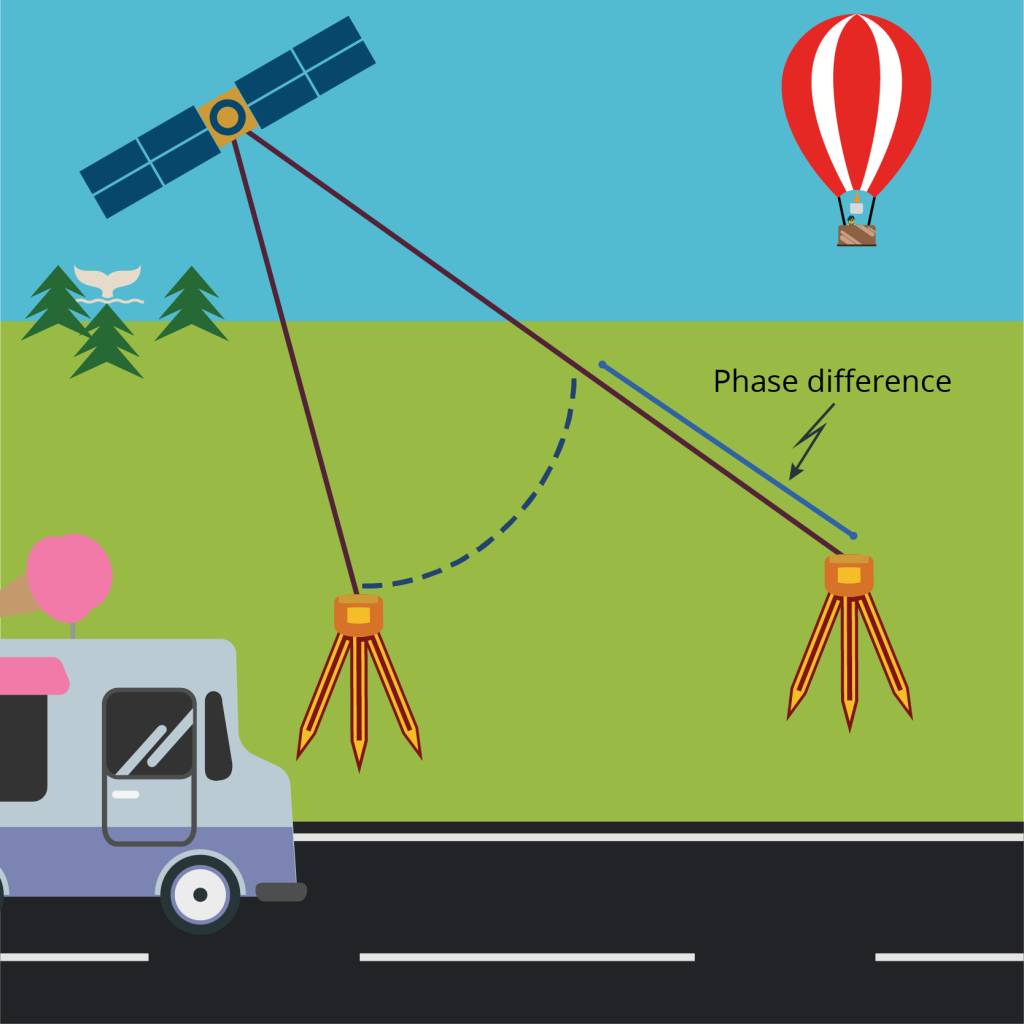

📡 ۱. تفاضلی یگانه (Single Difference - SD)
سادهترین و پایهایترین نوع تفاضل که با یک بار عمل تفریق حاصل میشود. این روش به دو شکل اصلی قابلاجراست: نخست، تفاضل بین دو گیرنده که در آن دو گیرنده (مبنا و متحرک) بهطور همزمان مشاهداتِ یک ماهوارهی مشترک را دریافت میکنند. با کم کردن مشاهدات گیرندهی مبنا از متحرک، خطای ساعت آن ماهواره بهطور کامل حذف میشود و اثرات جوی و مداری در baselineهای کوتاه به شدت کاهش مییابد؛ چراکه در این فواصل، همبستگی فضایی خطاها بسیار بالاست. دوم، تفاضل بین دو ماهواره که در آن یک گیرنده بهطور همزمان سیگنالهای دو ماهوارهی متفاوت را دریافت کرده و مشاهدات را از هم کم میکند؛ این ترفند، بایاس ساعت خودِ گیرنده را بهکلی حذف میکند.
| مزایا | معایب |
|---|---|
| سادگی محاسباتی و پیادهسازی آسان نسبت به روشهای پیچیدهتر. | حذف کامل فقط یکی از دو خطای ساعت (یا ماهواره یا گیرنده)؛ خطای دیگر همچنان باقی میماند. |
| کاهش چشمگیر خطای ساعت ماهواره (در نوع بینگیرندهای) یا خطای ساعت گیرنده (در نوع بینماهوارهای). | وابستگی شدید به طول Baseline؛ در baselineهای بلند، اثرات جوی و مداری بهخوبی حذف نمیشوند. |
| نیاز به دادههای کمتر نسبت به روش دوگانه (فقط یک تفریق). | ابهام فاز (Integer Ambiguity) همچنان بهصورت مجهول باقی میماند و باید بهروشهای دیگری تعیین شود. |

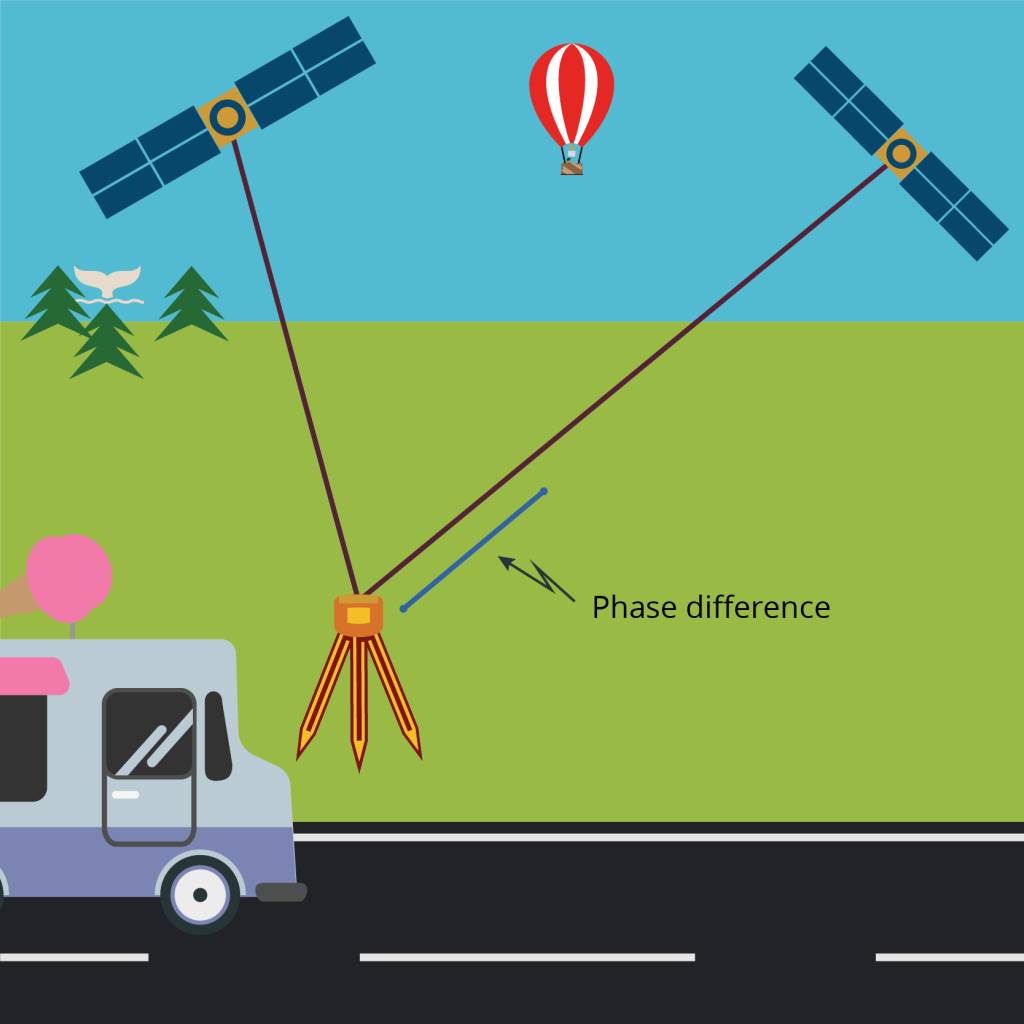

🧮 ۲. تفاضلی دوگانه (Double Difference - DD)
اگر بخواهیم یک روش استاندارد و طلایی برای موقعیتیابی نسبی با دقت سانتیمتری معرفی کنیم، بدونشک تفاضلی دوگانه نامزد اول است. این روش، حاصلِ دو بار تفریق متوالی است: در مرحلهی اول، یک تفاضلی یگانه بین دو گیرنده (برای حذف خطای ساعت ماهواره) انجام میدهیم و در مرحلهی دوم، بر روی نتیجهی مرحلهی اول، یک تفاضلی یگانه بین دو ماهواره (برای حذف بایاس ساعت گیرنده) اعمال میکنیم. نتیجهی شگفتانگیز این فرایند، حذف کامل همزمان خطای ساعت ماهواره و بایاس ساعت گیرنده است. علاوه بر این، اثرات انحرافی یونوسفر و تروپوسفر و همچنین خطای مدار، به شدت تقلیل مییابند (البته بهدلیل پدیدهی کاهش همبستگی فضایی یا Spatial Decorrelation، این کاهش در baselineهای بلند کامل نخواهد بود). به همین دلیل است که الگوریتمهای RTK کلاسیک بر پایهی مشاهدات فاز حامل و تفاضلی دوگانه بنا شدهاند و حل ابهام صحیح (Integer Ambiguity Resolution) بخش جداییناپذیر آن محسوب میشود.
| مزایا | معایب |
|---|---|
| حذف کامل هر دو خطای ساعت (هم ماهواره و هم گیرنده) بهطور همزمان. | نیاز به دو گیرنده و دو ماهوارهی مشترک بهطور همزمان؛ از دست رفتن سیگنال ماهوارهها میتواند موجب از بین رفتن پیوستگی حل ابهام و کاهش دقت یا وقفه موقت در راهحل RTK شود. |
| کاهش فوقالعادهی اثرات جوی و خطای مداری، بهویژه در baselineهای کوتاه (تا ~۲۰ کیلومتر). | با افزایش فاصلهی بین دو گیرنده (baseline بلند)، اثرات جوی بهخوبی حذف نمیشوند و دقت کاهش مییابد. |
| دستیابی به دقت افقی ۱ تا ۳ سانتیمتر و عمودی ۲ تا ۵ سانتیمتر در زمان آنی (Real-time) که برای نقشهبرداری، خودروهای خودران و ماشینآلات سنگین ایدهآل است. | پیچیدگی محاسباتی بیشتر نسبت به روش یگانه؛ نیاز به الگوریتمهای پیشرفتهی حل ابهام (مانند LAMBDA). |
| استاندارد صنعتی در سیستمهای RTK و شبکههای محلی GNSS. | وابستگی به ایستگاه مرجع (Base Station) در نزدیکی کاربر؛ در مناطق دورافتاده یا آبی، این زیرساخت در دسترس نیست. |

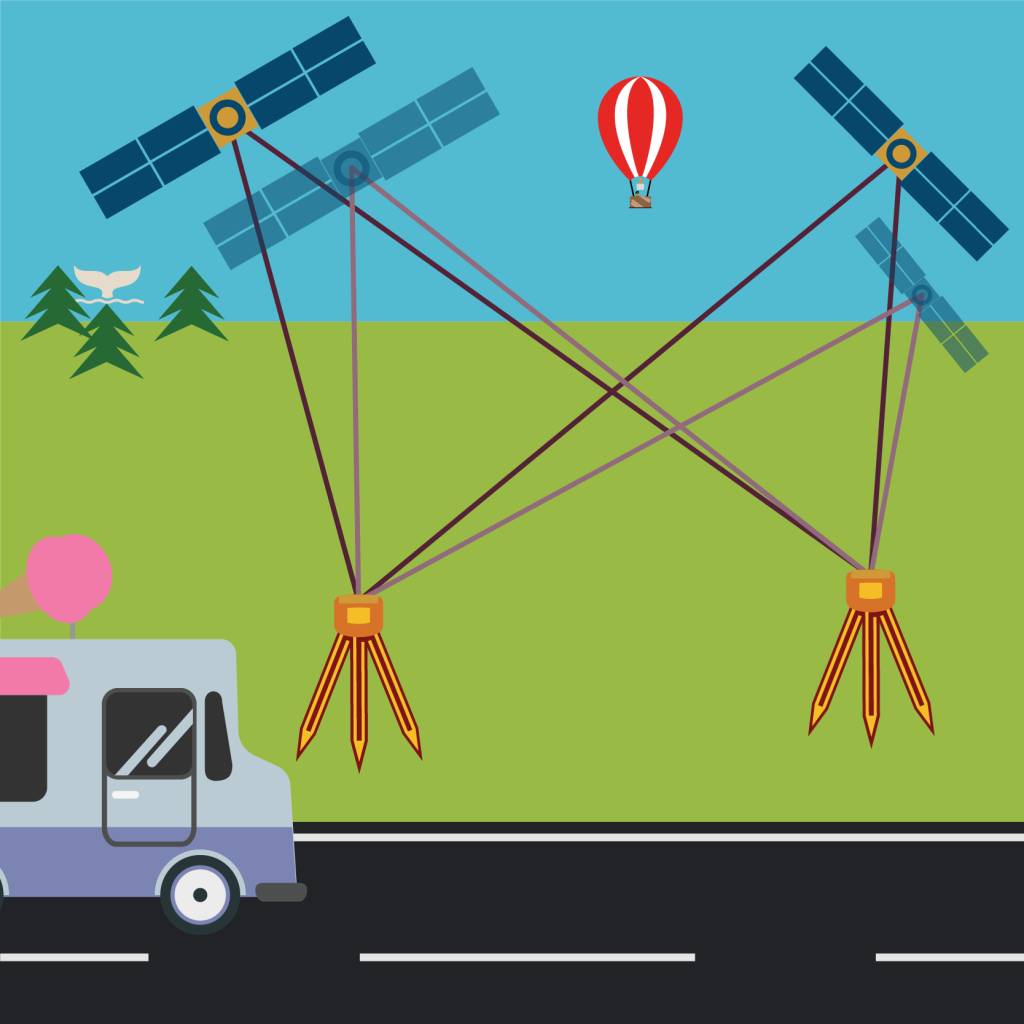

⏳ ۳. تفاضلی سهگانه (Triple Difference - TD)؛ مناسب برای کشف پرشهای چرخهای
در دادههای فاز حامل، همواره یک عدد صحیح مجهول به نام «ابهام اولیه» وجود دارد که تعیین آن بزرگترین چالش پردازش دادههاست. تفاضلی سهگانه با انجام یک تفاضل دیگر (این بار بر روی زمان یا همان اپوکهای مختلف)، وارد میدان میشود. این روش، مشاهداتِ دوگانهی یک ماهواره را در دو لحظهی زمانی متوالی از هم کم میکند. در صورتی که بین دو اپوک، پرش چرخهای (Cycle Slip) رخ نداده باشد، مؤلفهی ثابت ابهام فاز حذف میشود. اما باید توجه داشت که هدف اصلی این روش، تعیین مقدار ابهام نیست؛ بلکه آشکارسازی تغییرات ناگهانی آن (Cycle Slip Detection) است. به همین دلیل، در عمل از TD بهعنوان یک ابزار کنترلی برای پالایش دادههای خام استفاده میشود و نه بهعنوان روش نهایی موقعیتیابی.
| مزایا | معایب |
|---|---|
| حذف مؤلفهی ثابت ابهام فاز (در صورت ثابت بودن آن بین دو اپوک)؛ بنابراین نیازی به تعیین مقدار اولیهی آن نیست. | افزایش شدید نویز مشاهدات بهدلیل سه بار تفریق متوالی؛ این امر دقت نهایی را به شدت کاهش میدهد. |
| بسیار مؤثر در تشخیص و ترمیم پرشهای چرخهای (Cycle Slip)؛ وقتی سیگنال بهدلیل موانع دچار وقفه میشود، این روش بهسرعت محل پرش را مشخص میکند. | بهدلیل افزایش نویز، بهتنهایی برای موقعیتیابی نهایی استفاده نمیشود و کاربرد اصلی آن در کنترل کیفیت دادههاست. |
| نیاز به دادههای کمتر برای پردازش اولیه، چون ابهام حذف شده است. | از دست رفتن اطلاعات مربوط به ابهام صحیح که در روش دوگانه بهعنوان یک پارامتر مفید برای افزایش دقت به کار میرود. |
| کاربرد در پردازش آفلاین (Post-processing) برای پالایش دادههای خام. | حساسیت بالا به نویز کد و فاز؛ در شرایط آبوهوایی نامساعد، عملکرد آن به شدت افت میکند. |
📊 چرا نویز با افزایش مرتبهی تفاضل افزایش مییابد؟
یکی از سؤالات اساسی که ممکن است برای خواننده پیش آید این است که چرا با وجود حذف خطاهای سیستماتیک، افزایش مرتبهی تفاضل همواره با افزایش نویز همراه است؟ پاسخ این پرسش را باید در ماهیت آماری اندازهگیریها جستجو کرد. هر بار که عمل تفاضل انجام میشود، علاوه بر حذف بخشی از خطاهای سیستماتیک، واریانس نویز اندازهگیری نیز افزایش مییابد. اگر فرض شود نویز دو مشاهدهی مستقل و همواریانس هستند، واریانس تفاضل برابر با مجموع واریانس دو مشاهده خواهد بود. بهبیان ریاضیتر، انحراف معیار تفاضل تقریباً √2 برابر یک مشاهدهی منفرد خواهد بود. به همین دلیل، هرچه مرتبهی تفاضل بیشتر شود (از یگانه به دوگانه و سهگانه)، نویز نیز بهصورت سیستماتیک افزایش مییابد. این افزایش نویز، هزینهای است که در ازای حذف خطاهای سیستماتیک پرداخت میشود و توازن میان این دو عامل، تعیینکنندهی کاربرد نهایی هر روش تفاضلی است.
🌐 ۴. سامانههای تفاضلی بزرگمقیاس در عمل (DGNSS, SBAS, PPP)
فراتر از تفاضلهای سطح ریاضی روی فاز حامل، مفهوم «تفاضل» در قالب سامانههای تصحیحکنندهی جهانی نیز تعریف میشود که هرکدام مخاطب خاص خود را دارند. این سامانهها، تفاضل را در مقیاسی وسیعتر و با اهداف کاربردیتر پیادهسازی میکنند.
🔹 سامانهی DGNSS (تفاضل کد)
این روش مبتنی بر تفاضل کد (Code-based Differential Correction) است و از مشاهدات شبهفاصله (Pseudo-range) استفاده میکند و نه فاز حامل. از جمله روشهای ساده و کمهزینه محسوب میشود و دقتی در حدود ۰٫۵ تا ۲ متر را ارائه میدهد که برای کشتیرانی، حملونقل عمومی و کاربردهای تفریحی کاملاً مناسب است.
| ✅ مزایا | ❌ معایب |
|---|---|
| پیادهسازی ساده و کمهزینه. | دقت برای نقشهبرداری حساس و دقیق کافی نیست. |
| دقت مناسب برای کشتیرانی، حملونقل و کاربردهای عمومی. | وابسته به ایستگاه مرجع با فاصلهی محدود (تا ~۱۰۰ کیلومتر). |
🔹 سامانهی SBAS (سیستم افزایندهی منطقهای)
سامانههای افزایندهی منطقهای مانند EGNOS در اروپا یا WAAS در آمریکا، با پوشش گستردهی قارهای و بدون نیاز به ایستگاه مرجع اختصاصی برای کاربر، دقتی در محدودهی تقریباً ۱ متر افقی و ۲ متر عمودی ارائه میدهند. این سامانهها برای هوانوردی و کاربردهای ایمنیمحور بسیار ایدهآل هستند.
| ✅ مزایا | ❌ معایب |
|---|---|
| پوشش گستردهی قارهای بدون نیاز به ایستگاه مرجع اختصاصی برای کاربر. | دقت محدود (~۱ متر افقی، ۲ متر عمودی) برای کاربردهای دقیق نقشهبرداری. |
| مناسب برای هوانوردی و کاربردهای ایمنیمحور. | وابسته به پوشش ماهوارههای زمینایستا و عدم دسترسی در برخی مناطق. |
🔹 فناوری PPP (دقیقهیابی تکنقطهای دقیق)
این روش بدون نیاز به ایستگاه مرجع محلی عمل کرده و کاملاً مستقل از زیرساختهای محلی است؛ بههمین دلیل گزینهی ایدهآلی برای مناطق دورافتاده، اقیانوسها و بیابانها محسوب میشود. پس از همگرایی، دقت افقی در حد چند سانتیمتر قابل دستیابی است که با بهرهگیری از گیرندههای چندفرکانسه و چندسامانهای، حتی از این مقدار نیز بهتر میشود.
| ✅ مزایا | ❌ معایب |
|---|---|
| بدون نیاز به ایستگاه مرجع محلی؛ مستقل از زیرساخت محلی و ایدهآل برای مناطق دورافتاده و اقیانوسها. | نیاز به زمان همگرایی طولانی (۱۰ تا ۳۰ دقیقه) برای رسیدن به دقت مطلوب. |
| دقت افقی در حد چند سانتیمتر پس از همگرایی. | نیاز به دریافت محصولات دقیق مدار و ساعت ماهوارهها (در حالت آنی (Real-time) نیازمند اینترنت یا لینک ماهوارهای ویژه). |
📏 ۵. تأثیر حیاتی طول Baseline بر کارایی روشهای تفاضلی
نکتهی بسیار مهمی که نباید از آن غافل شد، وابستگی شدید کارایی روشهای تفاضلی به طول Baseline (فاصلهی بین دو گیرنده) است. هرچه فاصلهی دو گیرنده بیشتر شود، همبستگی فضایی خطاهای یونوسفری و تروپوسفری کاهش یافته و کارایی تفاضلی دوگانه در حذف این خطاها به شدت افت میکند. به همین دلیل، RTK کلاسیک عمدتاً برای Baselineهای کوتاه (معمولاً تا ۱۰ تا ۲۰ کیلومتر) طراحی شده است. البته باید توجه داشت که این محدودهی عددی یک مقدار تقریبی است و به شرایط یونوسفری، تعداد فرکانسهای در دسترس، و کیفیت مدلهای تصحیح جوی نیز بستگی دارد. برای فواصل طولانیتر، بهدلیل کاهش همبستگی فضایی، دیگر نمیتوان به حذف مؤثر خطاهای جوی اعتماد کرد و باید از روشهای پیشرفتهتری مانند Network RTK (که از شبکهای از ایستگاههای مرجع استفاده میکند) یا PPP-RTK بهره برد.
📊 جدول جامع مقایسهی تکنیکهای تفاضلی (SD, DD, TD)
| ویژگی | تفاضلی یگانه (SD) | تفاضلی دوگانه (DD) | تفاضلی سهگانه (TD) |
|---|---|---|---|
| تعداد عمل تفریق | یک بار | دو بار | سه بار (افزودن بُعد زمان) |
| خطای حذفشده | ساعت ماهواره یا ساعت گیرنده | هر دو خطای ساعت ماهواره و گیرنده | خطای هر دو ساعت + حذف مؤلفهی ثابت ابهام فاز |
| حساسیت به نویز | کم | متوسط | بسیار بالا |
| کاربرد اصلی | پردازشهای مقدماتی | موقعیتیابی سانتیمتری (RTK کلاسیک) | تشخیص پرش چرخهای (Cycle Slip Detection) |
| دقت نهایی | متوسط | افقی: ۱–۳ سانتیمتر عمودی: ۲–۵ سانتیمتر | بهدلیل نویز بالا، بهعنوان روش موقعیتیابی نهایی استفاده نمیشود |
💎 جمعبندی نهایی و راهنمای انتخاب آگاهانه
انتخاب نوع تفاضل یا سیستم تصحیحکننده، کاملاً به فاصلهی بین گیرندهها (طول Baseline)، کاربرد نهایی و نیاز به پردازش آنی (Real-time) یا آفلاین (Post-processing) بستگی دارد:
- اگر بهدنبال بالاترین دقت ممکن در فواصل کوتاه برای نقشهبرداری شهری، کنترل ماشینآلات سنگین یا کشاورزی دقیق هستید، تفاضلی دوگانه (RTK کلاسیک) بهترین انتخاب شماست؛ بهشرطی که ایستگاه مرجع نزدیک در دسترس باشد.
- اگر در مناطق دورافتاده یا اقیانوسها و بدون دسترسی به ایستگاه مرجع محلی هستید، فناوری PPP راهگشا خواهد بود؛ هرچند باید برای زمان همگرایی آن صبور بوده و به دریافت محصولات دقیق ماهوارهای توجه داشته باشید.
- اگر دادههای خام شما دچار وقفه و پرش شده و نیاز به پالایش و تصحیح دارید، تفاضلی سهگانه ابزار کمکی ارزشمندی برای کنترل کیفیت شما خواهد بود.
- اگر به دقت متوسط برای کاربردهای عمومی مانند کشتیرانی تفریحی یا رانندگی شهری نیاز دارید، DGNSS یا SBAS کافی، مقرونبهصرفه و در دسترستر هستند.
- برای فواصل طولانیتر از ۲۰ کیلومتر، بهجای RTK تکایستگاهه، حتماً به سراغ راهکارهای Network RTK یا **PPP-RT
