مقدمه: چرا یک فرمت متنی ساده، پیچیده‌ترین محاسبات موقعیت یابی را ممکن می‌سازد؟

در دنیای ژئوماتیک و نقشه برداری، دقت یک مفهوم انتزاعی نیست؛ بلکه ستون فقرات هر پروژه عمرانی، معدنی یا شهری است. پشت هر مختصات دقیقی که در نقشه‌های کاداستر، پروژه‌های راه‌سازی یا مدل‌های سه‌بعدی شهری می‌بینید، انبوهی از داده‌های خام ماهواره‌ای وجود دارد. اما این داده‌ها چگونه به زبانی قابل فهم برای نرم افزارهای تخصصی تبدیل می‌شوند؟

پاسخ در قالبی به ظاهر ساده، اما فوق‌العاده قدرتمند نهفته است: فرمت RINEX (Receiver Independent Exchange Format). این فرمت، که ابتدا توسط Werner Gurtner برای شبکه EUREF توسعه یافت و بعدها توسط جامعه بین‌المللی GNSS توسعه پیدا کرد و IGS (سرویس بین‌المللی GNSS) نقش مهمی در پذیرش، توسعه و استفاده گسترده از آن ایفا نمود، به عنوان یک زبان مشترک میان تمام گیرنده‌های GNSS (اعم از GPS آمریکا، GLONASS روسیه، گالیله اروپا و بایدو چین) عمل می‌کند. RINEX، داده‌های خام و مبهم گیرنده را به ساختاری استاندارد و قابل خواندن برای هر نرم افزار پردازش ژئودتیکی تبدیل می‌کند.

در این مقاله جامع، به موشکافی فرمت RINEX، انواع آن، ساختار درونی، نرم افزارهای کلیدی و مهم‌تر از همه، کاربردهای عملی آن در پروژه‌های واقعی خواهیم پرداخت. هدف ما این است که شما را با یکی از حیاتی‌ترین اما کم‌توجه‌ترین مؤلفه‌های زنجیره ارزش نقشه برداری آشنا کنیم.

---

RINEX چیست و چرا به آن نیاز داریم؟

تعریف و فلسفه وجودی RINEX

فرمت RINEX، در ساده‌ترین تعریف، یک فرمت استاندارد تبادل داده‌های مستقل از گیرنده است. این استقلال، کلید اصلی موفقیت آن است. پیش از ظهور RINEX، هر سازنده گیرنده GNSS (مانند Trimble، Leica، یا Topcon) از فرمت اختصاصی (Proprietary) خود برای ذخیره‌سازی داده‌ها استفاده می‌کرد. این موضوع دو مشکل اساسی ایجاد می‌کرد:

1. عدم همخوانی: داده‌های یک گیرنده تریمبل در نرم افزار لایکا قابل پردازش نبود.
2. وابستگی شدید: کاربران مجبور بودند از نرم افزارهای اختصاصی هر سازنده استفاده کنند که هزینه‌ها را افزایش می‌داد و انعطاف‌پذیری را کاهش می‌داد.

RINEX این مشکل را با ایجاد یک پل ارتباطی باز و استاندارد حل کرد. امروزه، تمام گیرنده‌های مدرن قابلیت خروجی گرفتن داده‌های خود در قالب RINEX را دارند و تمام نرم افزارهای معتبر پردازش ژئودتیکی نیز توانایی خواندن این فرمت را دارند. این یعنی شما به عنوان یک نقشه بردار، آزاد هستید بهترین گیرنده و بهترین نرم افزار را انتخاب کنید، بدون نگرانی از بابت عدم تطابق داده‌ها.

تاریخچه مختصر و تکامل نسخه‌ها

فرمت RINEX توسط Werner Gurtner برای شبکه EUREF (شبکه مرجع اروپا) توسعه یافت و بعدها توسط جامعه بین‌المللی GNSS گسترش یافت. IGS نقش مهمی در پذیرش، توسعه و استفاده گسترده از آن ایفا کرد. نخستین نسخه RINEX در سال ۱۹۸۹ معرفی شد و نسخه ۲ در سال ۱۹۹۰ منتشر گردید. نسخه ۲.۱۱ سال‌ها پرکاربردترین نسخه بود و به استاندارد جهانی تبدیل شد.

با ظهور سیستم‌های ناوبری جدید مانند گالیله و بایدو و همچنین افزایش تنوع سیگنال‌ها، نیاز به نسخه جدید احساس شد. بنابراین در سال ۲۰۰۷، RINEX 3 معرفی شد. این نسخه، انقلابی در ساختار فایل‌ها ایجاد کرد و امکان پشتیبانی از تمام سیستم‌های GNSS و سیگنال‌های جدید را با ساختاری منعطف فراهم نمود. جدیدترین نسخه، RINEX 4 است که تمرکز اصلی آن علاوه بر پشتیبانی از سیگنال‌های جدید، استانداردسازی پیام‌های ناوبری نسل جدید (Navigation Messages) است و ساختار فایل‌های Observation نسبت به RINEX 3 تغییرات محدودی داشته است.

تفاوت نسخه‌های RINEX 2.x و RINEX 3.x

درک تفاوت بین نسخه‌های RINEX برای انتخاب ابزار مناسب پردازش حیاتی است. در جدول زیر، مهم‌ترین تفاوت‌ها را به صورت خلاصه مشاهده می‌کنید:

---

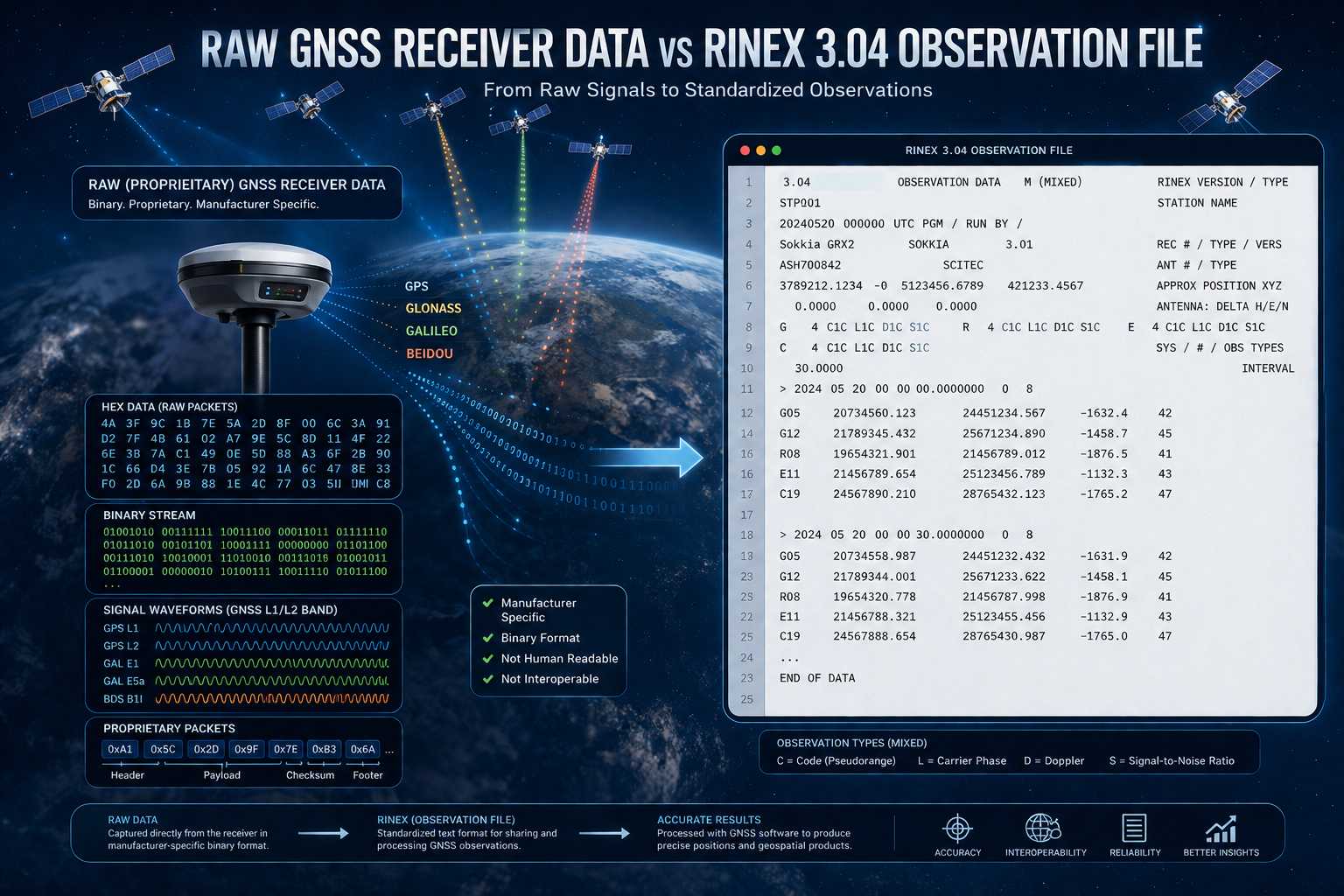

آناتومی یک فایل RINEX

یک فایل RINEX از دو بخش اصلی تشکیل شده است: بخش هدر (Header) و بخش داده (Data) . درک این ساختار برای هر متخصصی که با پردازش داده‌های GNSS سروکار دارد، ضروری است.

ساختار هدر (Header)

بخش هدر، حاوی متادیتا یا به عبارت دیگر، اطلاعاتی درباره خود داده‌هاست. این بخش در ابتدای فایل قرار دارد و با استفاده از برچسب‌هایی (Labels) اطلاعات کلیدی را در اختیار نرم افزار قرار می‌دهد. مهم‌ترین اطلاعات هدر عبارتند از:

• نسخه RINEX و نوع فایل: مشخص می‌کند فایل از کدام نسخه و از چه نوعی است (مشاهدات، مداری و غیره).
• نام ایستگاه و مشخصات گیرنده و آنتن: شامل نام ایستگاه (حداکثر ۹ کاراکتر در نسخه ۳)، مدل گیرنده، مدل آنتن و شماره سریال آنها. این اطلاعات برای تصحیح مرکز فاز آنتن حیاتی است.
• موقعیت تقریبی ایستگاه: مختصات تقریبی ایستگاه (بر حسب متر) که به نرم افزار در فرآیندهای اولیه کمک می‌کند. توجه داشته باشید که این مختصات تقریبی هستند و مختصات نهایی محسوب نمی‌شوند. این مقدار در برخی نرم افزارها صرفاً به‌عنوان مقدار اولیه (Initial Approximation) استفاده می‌شود و در پردازش نهایی الزاماً نقشی تعیین‌کننده ندارد. همچنین در بسیاری از گیرنده‌ها، این مختصات توسط اپراتور قابل ویرایش است و الزاماً مختصات واقعی ایستگاه نیست.
• تعداد و نوع مشاهدات: لیستی از انواع مشاهدات ثبت‌شده مانند کدهای C/A، کدهای P، و اندازه‌گیری‌های فاز (L1، L2 و ...).
• فاصله زمانی نمونه برداری (Interval): نرخ ثبت داده‌ها بر حسب ثانیه (مثلاً ۱، ۵، ۳۰ ثانیه).
• زمان اولین و آخرین مشاهده: محدوده زمانی داده‌های موجود.

نکته کاربردی: در پروژه‌های دقیق، همیشه هدر فایل RINEX را کنترل کنید. یک اشتباه کوچک در نوع آنتن یا موقعیت تقریبی ایستگاه، می‌تواند خطای چند سانتی‌متری در مختصات نهایی ایجاد کند.

بخش داده‌های مشاهده‌ای (Observation Data)

بخش اصلی و بخش بسیار مهم فایل RINEX، داده‌های مشاهده‌ای هستند. این داده‌ها به صورت ردیف‌های منظم و جدول‌بندی‌شده، برای هر لحظه (epoch) زمانی ثبت شده‌اند. برای هر ماهواره قابل مشاهده، یک خط داده شامل موارد زیر است:

• شناسه ماهواره: مانند G01 برای اولین ماهواره GPS یا R02 برای ماهواره GLONASS.
• اندازه‌گیری‌های کد (Code Observations): فاصله تقریبی گیرنده تا ماهواره که بر اساس زمان ارسال و دریافت سیگنال محاسبه می‌شود.
• اندازه‌گیری‌های فاز (Carrier Phase Observations): تغییرات فاز موج حامل که برای محاسبات بسیار دقیق (تا سطح میلی‌متر) استفاده می‌شود.
• اندازه‌گیری‌های داپلر (Doppler): برای تخمین سرعت و جابه‌جایی.
• نسبت سیگنال به نویز (SNR): معیاری از کیفیت سیگنال دریافتی.

نکته مهم: همه فایل‌های RINEX الزاماً شامل همه انواع مشاهده (Code، Carrier Phase، Doppler و SNR) نیستند و این موضوع به گیرنده، تنظیمات ثبت داده و نسخه RINEX بستگی دارد.

ترتیب و تعداد این داده‌ها دقیقاً مطابق با لیستی است که در بخش هدر اعلام شده است.

سایر فایل‌های مرتبط (Navigation و Meteorological)

علاوه بر فایل اصلی مشاهده‌ای، دو نوع فایل RINEX دیگر نیز بسیار مهم هستند:

-فایل مداری یا ناوبری (RINEX Navigation File): این فایل حاوی اطلاعات مداری پخش‌شده توسط ماهواره (Broadcast Ephemeris) درباره موقعیت و حرکت ماهواره‌ها است. این اطلاعات از پیام ناوبری ارسالی توسط ماهواره‌ها استخراج شده و معمولاً توسط گیرنده در فایل Navigation ذخیره می‌شود. برای محاسبه موقعیت گیرنده، باید دقیقاً بدانیم هر ماهواره در چه لحظه‌ای در کجا قرار داشته است. لازم به ذکر است که برای پردازش‌های بسیار دقیق، از مدارک دقیق (Precise Orbit) با فرمت SP3 استفاده می‌شود که توسط مراکز تحلیل IGS تولید می‌شوند و دقت بسیار بالاتری نسبت به Broadcast Ephemeris دارند.

-فایل هواشناسی (RINEX Meteorological File): اگرچه کمتر مورد استفاده قرار می‌گیرد، اما در پردازش‌های بسیار دقیق، اطلاعات دما، فشار و رطوبت هوا برای مدل‌سازی تاخیر امواج در تروپوسفر ضروری است. این فایل‌ها، داده‌های هواشناسی ثبت شده در ایستگاه را به فرمت RINEX ارائه می‌دهند.

نکته کاربردی: در اکثر پروژه‌های نقشه برداری با استفاده از روش PPK یا PPP، به فایل مشاهده‌ای و مداری (یا مدارک دقیق) نیاز دارید. فایل‌های هواشناسی معمولاً برای پروژه‌های تحقیقاتی و ژئودزی دقیق کاربرد دارند.

---

RINEX چه مشکلی را حل می‌کند و چه مشکلی را نمی‌تواند حل کند؟

پیش از بررسی کاربردهای عملی، بسیار حیاتی است که بدانیم مرز توانایی‌های فرمت RINEX دقیقاً کجاست. این درک، از بسیاری از سوءبرداشت‌ها و انتخاب‌های اشتباه در پروژه‌ها جلوگیری می‌کند.

مشکلاتی که RINEX به خوبی حل می‌کند

• نبود اینترنت یا لینک رادیویی: در مناطقی که پوشش اینترنت همراه وجود ندارد یا امواج رادیویی نمی‌توانند مسافت طولانی را طی کنند، RINEX با ذخیره‌سازی داده‌ها، امکان پردازش پس‌پرداز را فراهم می‌کند.
• نیاز به پردازش دقیق پس‌پرداز: برای پروژه‌هایی که به دقت میلی‌متری نیاز دارند، RINEX داده‌های خام را برای پردازش‌های پیچیده‌تر در نرم افزارهای علمی آماده می‌سازد.
• استفاده از داده‌های ایستگاه‌های مرجع: RINEX امکان استفاده از داده‌های ایستگاه‌های دائمی شبکه‌های ملی و جهانی (مانند داده‌های IGS) را برای پردازش نقاط پروژه فراهم می‌کند.
• پردازش به روش PPK و Static: RINEX بستر اصلی برای اجرای روش‌های پردازش تفاضلی پس‌پرداز است.

محدودیت‌های اساسی RINEX

• عدم دریافت سیگنال ماهواره: اگر گیرنده نتواند سیگنال ماهواره‌ها را دریافت کند، هیچ داده‌ای برای ذخیره‌سازی در قالب RINEX وجود نخواهد داشت. RINEX فقط داده‌های موجود را سازماندهی می‌کند؛ نمی‌تواند داده‌ای تولید کند که وجود ندارد.
• محیط‌های کاملاً سرپوشیده: داخل تونل‌های معمولی، زیرزمین‌ها، پارکینگ‌های طبقاتی و فضاهای بسته بتنی، سیگنال GNSS به صفر می‌رسد و در نتیجه فایل Observation RINEX تولید نمی‌شود. (مگر آنکه سامانه‌های Re-radiating یا GNSS Repeater برای انتقال سیگنال نصب شده باشند که کاربرد آن‌ها محدود و در بسیاری از کاربردهای دقیق ژئودتیکی مناسب نیست.)
• پروژه‌های داخل ساختمان: برای نقشه برداری داخلی ساختمان‌ها، باید از فناوری‌های جایگزین مانند توتال استیشن، INS، LiDAR، SLAM یا ژیروسکوپ استفاده کرد.

نکته طلایی: تا زمانی که گیرنده بتواند سیگنال ماهواره‌های GNSS را دریافت و ذخیره کند، حتی در نبود اینترنت یا ارتباط رادیویی نیز می‌توان با استفاده از فایل‌های RINEX و پردازش پس‌پرداز، مختصات دقیق را محاسبه کرد. اما در صورت عدم دریافت سیگنال ماهواره، RINEX نیز قادر به جبران این محدودیت نخواهد بود.

---

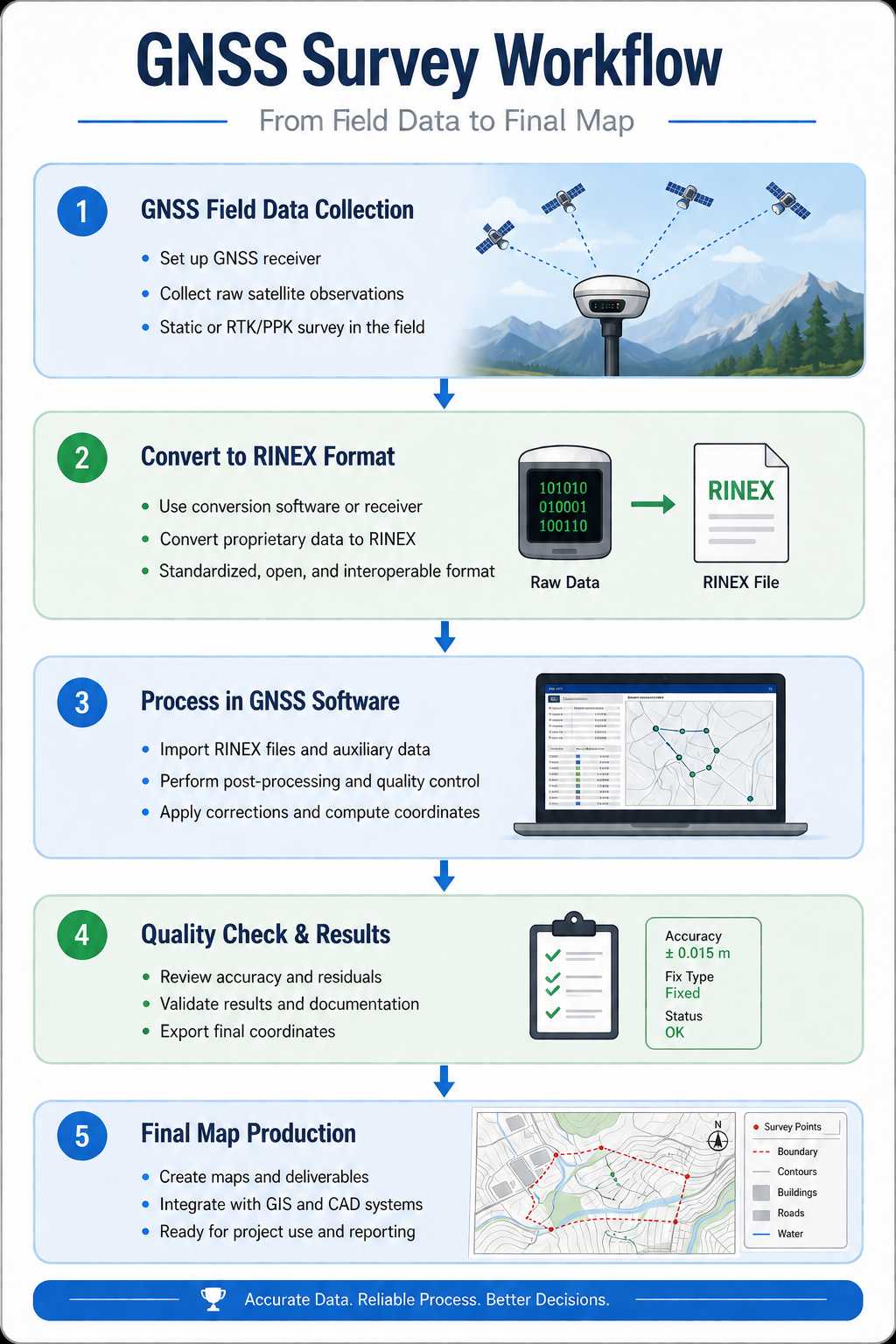

گردش کار یک پروژه با استفاده از فرمت RINEX

برای درک بهتر جایگاه RINEX در فرآیند نقشه برداری، گردش کار یک پروژه را به صورت گام‌به‌گام دنبال می‌کنیم:

مراحل گردش کار:

-گیرنده GNSS در منطقه پروژه

-ذخیره داده‌های خام روی حافظه داخلی

-تبدیل داده‌های خام به فرمت RINEX (با استفاده از نرم‌افزار تبدیل)

-دریافت فایل RINEX ایستگاه مبنا (از شبکه دائمی یا گیرنده مستقر در منطقه)

-دریافت فایل Navigation (Broadcast Ephemeris) یا مدارک دقیق (SP3)

-پردازش در نرم‌افزارهای تخصصی (Bernese / GAMIT/GLOBK / RTKLIB / TBC / Ginan)

-محاسبه مختصات نهایی با دقت سانتی‌متری یا میلی‌متری

این گردش کار نشان می‌دهد که RINEX در چه مرحله‌ای از فرآیند وارد می‌شود و چگونه داده‌های خام به اطلاعات ارزشمند تبدیل می‌شوند.

---

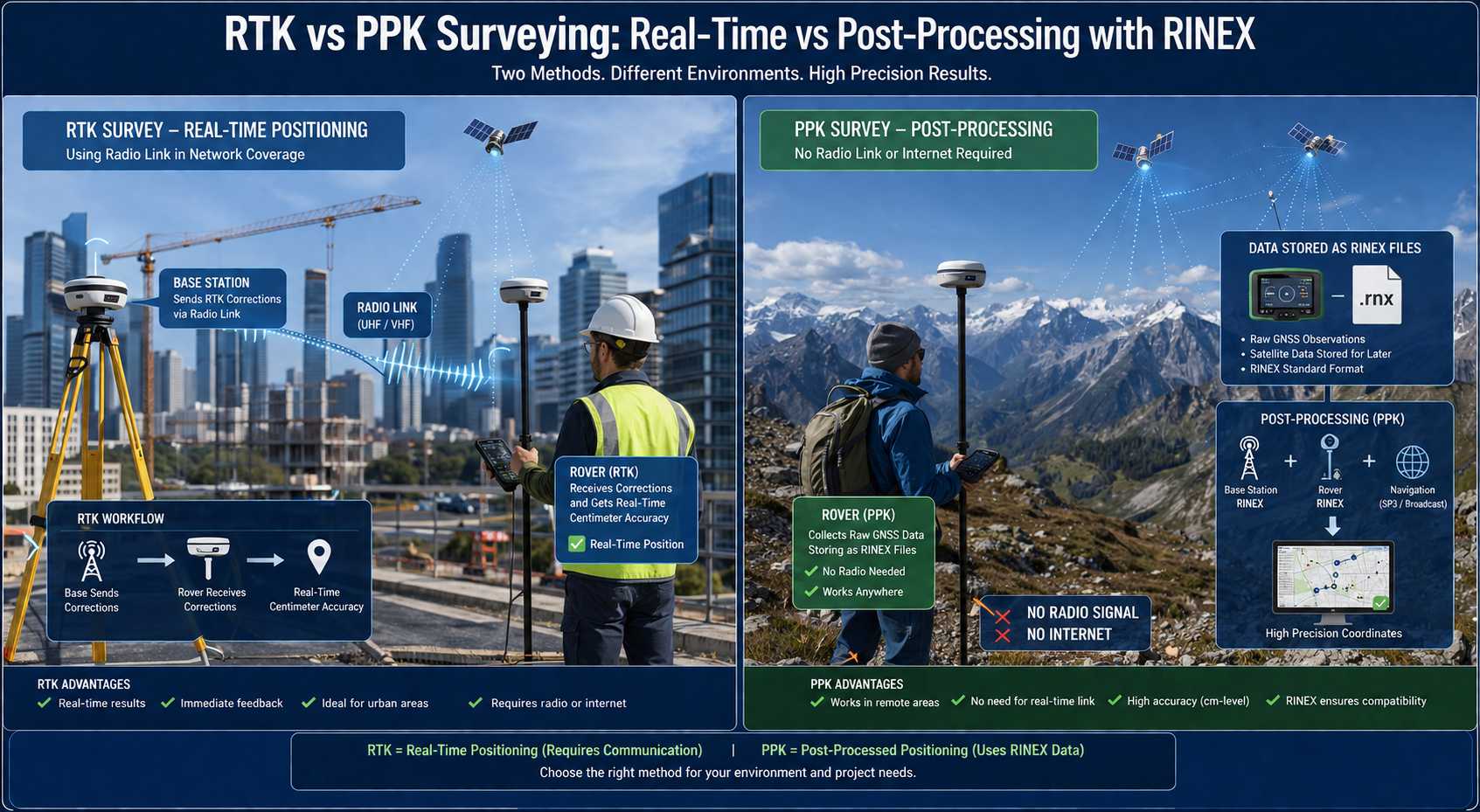

کاربردهای عملی فرمت RINEX؛ وقتی تصحیحات آنی در دسترس نیست

بسیاری از متخصصان تصور می‌کنند که روش‌های تعیین موقعیت آنی (Real-Time) مانند RTK (Real-Time Kinematic) پاسخگوی تمام نیازهای پروژه‌هاست. اما واقعیت میدانی چیز دیگری است. در شرایط زیر، امکان دریافت تصحیحات آنی (از طریق اینترنت یا رادیو) وجود ندارد و اینجا دقیقاً جایی است که فرمت RINEX و پردازش پس‌پرداز (Post-Processing) نقش اصلی را ایفا می‌کنند.

۱. مناطق کوهستانی صعب‌العبور و دشت‌های وسیع

در پروژه‌های نقشه برداری در ارتفاعات بلند یا دشت‌های وسیع، پوشش اینترنت همراه معمولاً وجود ندارد. همچنین به دلیل فاصله زیاد، امکان برقراری ارتباط رادیویی بین ایستگاه مبنا و گیرنده متحرک وجود ندارد.

راهکار و نقش RINEX: نقشه بردار داده‌های خام را روی حافظه داخلی گیرنده ذخیره می‌کند. پس از بازگشت به دفتر، این داده‌ها به فرمت RINEX تبدیل شده و همراه با داده‌های RINEX ایستگاه مبنا (که می‌تواند یک ایستگاه دائمی شبکه ملی باشد)، پردازش می‌شوند. این روش که به PPK (Post-Processing Kinematic) معروف است، دقیقاً با استفاده از فایل‌های RINEX امکان‌پذیر می‌شود.

۲. جنگل‌های تنک تا نسبتاً متراکم

در جنگل‌های تنک یا متوسط، معمولاً دریافت سیگنال GNSS همچنان امکان‌پذیر است، هرچند کیفیت مشاهدات به دلیل تضعیف سیگنال، چندمسیری (Multipath) و انسداد بخشی از آسمان کاهش می‌یابد. در جنگل‌های بسیار متراکم (Dense Forest Canopy) حتی پردازش پس‌پرداز نیز ممکن است قادر به تولید راه‌حل Fixed نباشد.

راهکار و نقش RINEX: گیرنده‌های GNSS با آنتن‌های مناسب، سیگنال‌های ماهواره‌ای را دریافت کرده و داده‌ها را به فرمت RINEX ذخیره می‌کنند. سپس با استفاده از داده‌های یک ایستگاه مبنا در نزدیکی منطقه (که آن هم به فرمت RINEX است)، پردازش پس‌پرداز انجام می‌شود.

۳. معادن روباز

در بسیاری از معادن روباز، ارتباط رادیویی یا اینترنت پایدار وجود ندارد، در حالی که آسمان هنوز تا حد زیادی قابل مشاهده است و دریافت سیگنال‌های GNSS امکان‌پذیر است. دیواره‌های بلند معدن می‌توانند مانعی برای امواج رادیویی باشند و همچنین باعث ایجاد پدیده چندمسیری (Multipath) شوند که کیفیت مشاهدات را کاهش می‌دهد. پوشش اینترنت در بسیاری از معادن دورافتاده وجود ندارد.

راهکار و نقش RINEX: در معادن، از گیرنده‌های GNSS برای برداشت نقاط کنترلی، نظارت بر شیب‌ها و محاسبه حجم برداشت استفاده می‌شود. داده‌های خام به فرمت RINEX ذخیره شده و پس از اتمام شیفت کاری، به همراه داده‌های ایستگاه مبنا، در دفتر فنی معدن پردازش می‌شوند. این روش به معدن‌داران امکان می‌دهد تا بدون نیاز به ارتباط آنی، به دقت مورد نیاز برای مدیریت عملیات دست یابند.

۴. پروژه‌های دریایی و اقیانوسی

در محیط‌های دریایی، پوشش اینترنت همراه به صفر می‌رسد و ارتباط رادیویی با ساحل به دلیل فاصله زیاد عملاً غیرممکن است. با این حال، سیگنال‌های GNSS در سطح دریا به خوبی دریافت می‌شوند.

راهکار و نقش RINEX: کشتی‌های نقشه برداری و شناورهای اقیانوس‌پیما، داده‌های GNSS را به فرمت RINEX ذخیره می‌کنند. پس از بازگشت به بندر، این داده‌ها با استفاده از نرم افزارهای تخصصی و با بهره‌گیری از مدارک دقیق (SP3) و داده‌های ایستگاه‌های ساحلی، پردازش شده و موقعیت دقیق مسیر حرکت و نقاط برداشتی محاسبه می‌شود.

۵. پروژه‌های اکتشافی و مناطق مرزی

در پروژه‌های اکتشافی در مناطق دورافتاده یا مناطق مرزی که زیرساخت‌های مخابراتی وجود ندارد، روش‌های آنی کاملاً غیرقابل استفاده هستند.

راهکار و نقش RINEX: در این مناطق، از روش PPP (Precise Point Positioning) استفاده می‌شود. در روش PPP، داده‌های خام گیرنده به فرمت RINEX تبدیل شده و همراه با مدارک دقیق (SP3) که از مراکز جهانی مانند IGS دریافت می‌شوند، پردازش می‌شوند. این روش، در زمان برداشت نیازی به ارتباط با ایستگاه مبنا یا شبکه RTK ندارد؛ اما برای پردازش PPP معمولاً باید مدارهای دقیق، ساعت‌های دقیق یا سرویس پردازش PPP بعداً در دسترس باشند. دقت این روش بسته به مدت مشاهده، کیفیت داده‌ها، تعداد منظومه‌های GNSS و محصول دقیق مورد استفاده، در حد چند سانتی‌متر است. نکته مهم: دستیابی به این دقت در روش PPP مستلزم همگرایی (Convergence) است که ممکن است بین ۲۰ تا ۴۰ دقیقه زمان ببرد.

۶. پروژه‌های پایش فرونشست زمین

برای پایش دقیق فرونشست زمین در دشت‌های شهری و کشاورزی، به داده‌های GNSS در بازه‌های زمانی طولانی نیاز است. در این روش، ایستگاه‌های GNSS دائمی نصب شده و به مدت ماه‌ها یا سال‌ها، داده‌های خام را به فرمت RINEX ذخیره می‌کنند.

راهکار و نقش RINEX: هر فایل RINEX (معمولاً روزانه) نشان‌دهنده وضعیت ایستگاه در آن روز خاص است. با پردازش و مقایسه سری‌های زمانی این فایل‌های RINEX در نرم افزارهای تخصصی، می‌توان نرخ فرونشست را با دقت میلی‌متری محاسبه کرد. روش‌های آنی قادر به ارائه چنین تحلیل‌های بلندمدت و دقیقی نیستند.

---

فشرده‌سازی Hatanaka چیست؟

یکی از موضوعات مهم و پرجستجو در زمینه فرمت RINEX، روش فشرده‌سازی Hatanaka است. این روش که با نام Compact RINEX (CRX) نیز شناخته می‌شود، توسط Toshio Hatanaka توسعه یافت و به یکی از استانداردهای اصلی در تبادل داده‌های GNSS تبدیل شد.

تفاوت CRX و RINEX معمولی

فایل‌های RINEX معمولی، فایل‌های متنی با حجم نسبتاً بالا هستند. به عنوان مثال، یک فایل مشاهده‌ای ۲۴ ساعته با نرخ نمونه برداری ۳۰ ثانیه می‌تواند چندین مگابایت حجم داشته باشد. فشرده‌سازی Hatanaka، این فایل‌های متنی را به فرمت باینری فشرده‌ای تبدیل می‌کند که حجم آن تا ۵۰ تا ۷۰ درصد کاهش می‌یابد.

نحوه تبدیل با RNXCMP

برای تبدیل فایل‌های RINEX به فرمت فشرده Hatanaka و بالعکس، از ابزار خط فرمان RNXCMP استفاده می‌شود. این ابزار ساده و کارآمد، توسط موسسه‌های تحقیقاتی توسعه یافته و در بسیاری از مراکز داده‌های GNSS مورد استفاده قرار می‌گیرد.

مزایای کلیدی فشرده‌سازی Hatanaka

• کاهش حجم فایل: صرفه‌جویی در فضای ذخیره‌سازی و پهنای باند برای انتقال داده.
• بدون افت اطلاعات: این نوع فشرده‌سازی، بدون اتلاف (Lossless) است و هیچ داده‌ای از دست نمی‌رود.
• کاربرد گسترده در IGS و CORS: مراکز داده‌های IGS و شبکه‌های CORS (شبکه‌های مرجع دائمی) معمولاً داده‌های خود را به صورت فشرده Hatanaka (با پسوند .crx) توزیع می‌کنند.
• پشتیبانی در نرم افزارهای معتبر: اکثر نرم افزارهای مدرن پردازش GNSS، قابلیت خواندن مستقیم فایل‌های CRX را دارند.

---

ابزارها و نرم‌افزارهای کلیدی برای کار با RINEX

برای تبدیل داده‌های خام RINEX به مختصات دقیق، به نرم افزارهای تخصصی نیاز است. این نرم افزارها را می‌توان به دو دسته اصلی تقسیم کرد: نرم افزارهای تبدیل و نرم افزارهای پردازش.

نرم‌افزارهای تبدیل به فرمت RINEX

نخستین گام، تبدیل داده‌های اختصاصی گیرنده به فرمت استاندارد RINEX است. تقریباً تمام گیرنده‌های مدرن این قابلیت را به صورت داخلی یا با کمک نرم افزارهای جانبی ارائه می‌دهند.

• TEQC (Translate/Edit/Quality Check): یک ابزار قدرتمند خط فرمان است که توسط UNAVCO توسعه یافته. TEQC برای تبدیل داده‌ها به RINEX، بررسی کیفیت و ویرایش آنها کاربرد دارد. توجه: توسعه TEQC متوقف شده (آخرین نسخه در سال ۲۰۱۹ منتشر شد) و برای برخی سیگنال‌های جدید GNSS (مانند سیگنال‌های گالیله و بایدو) مناسب نیست.
• GFZRNX: یک ابزار مدرن و متن‌باز که توسط مرکز تحقیقات علوم زمین آلمان (GFZ) توسعه یافته و جایگزین مناسبی برای TEQC محسوب می‌شود. این ابزار از تمام سیگنال‌های جدید GNSS پشتیبانی می‌کند.
• RNXCMP: ابزار تخصصی برای فشرده‌سازی و بازگشایی فایل‌های RINEX به فرمت Compact RINEX (Hatanaka).
• نرم افزارهای اختصاصی سازندگان: شرکت‌هایی مانند Trimble (نرم افزار Trimble Business Center)، Leica (Leica Infinity) و Topcon (Topcon Tools) امکانات جامعی برای تبدیل، پردازش و مدیریت داده‌های GNSS ارائه می‌دهند.

نرم‌افزارهای پردازش داده‌های RINEX

پس از تبدیل، نوبت به پردازش می‌رسد. این نرم افزارها، داده‌های مشاهده‌ای و مداری را به همراه یکسری پارامترهای تصحیح، ترکیب کرده و مختصات نهایی را محاسبه می‌کنند.

• Bernese GNSS Software: یکی از قدیمی‌ترین و قدرتمندترین نرم افزارهای علمی برای پردازش داده‌های GNSS که توسط دانشگاه برن سوئیس توسعه یافته است. این نرم افزار عمدتاً در پروژه‌های تحقیقاتی و شبکه‌های ژئودزی ملی استفاده می‌شود.
• GAMIT/GLOBK: یک بسته نرم افزاری قدرتمند و رایگان که توسط MIT و موسسه اقیانوس‌شناسی اسکریپس توسعه یافته و برای پردازش داده‌های GNSS در شبکه‌های بزرگ ژئودزی کاربرد دارد.
• GIPSY-X (JPL): محصول آزمایشگاه پیشرانش جت ناسا که از روش‌های پردازش پیشرفته‌ای مانند PPP پشتیبانی می‌کند.
• Ginan: نرم افزار مدرن PPP که توسط Geoscience Australia توسعه یافته و امروزه یکی از ابزارهای به‌روز برای پردازش دقیق موقعیت‌یابی محسوب می‌شود.
• RTKLIB: یک کتابخانه منبع‌باز و بسیار محبوب که توسط Tomoji Takasu توسعه یافته. RTKLIB هم برای پردازش پس‌پرداز و هم برای پردازش آنی (RTK) کاربرد دارد و به دلیل رایگان بودن و انعطاف‌پذیری بالا، بین متخصصان بسیار محبوب است.
• نرم افزارهای تجاری: همان‌طور که اشاره شد، نرم افزارهای تجاری مانند TBC، Infinity و Topcon Tools، علاوه بر امکانات تبدیل، پردازش‌های کاملی را نیز ارائه می‌دهند.

---

چالش‌ها و نکات کلیدی در کار با RINEX

حتی با وجود استاندارد بودن، کار با فایل‌های RINEX می‌تواند چالش‌برانگیز باشد. در این بخش به مهم‌ترین این چالش‌ها و راهکارهای مقابله با آنها می‌پردازیم.

۱. تبدیل و همگام‌سازی نسخه‌ها

همان‌طور که گفتیم، نسخه‌های مختلف RINEX با یکدیگر سازگاری کامل ندارند. اگر یک نرم افزار قدیمی بخواهد فایل RINEX 3 را بخواند، با خطا مواجه می‌شود.

راهکار: همیشه از جدیدترین نسخه نرم افزارهای خود استفاده کنید. همچنین، بسیاری از ابزارها (مانند GFZRNX) قابلیت تبدیل فایل‌های RINEX 3 به نسخه ۲ (و بالعکس) را دارند. قبل از پردازش، از هماهنگ بودن نسخه فایل ورودی با نرم افزار خود اطمینان حاصل کنید.

۲. خطاهای هدر و متادیتا

اطلاعات هدر، حیاتی هستند. یک اشتباه در نام آنتن یا موقعیت تقریبی ایستگاه، می‌تواند خطای قابل توجهی ایجاد کند.

راهکار: پس از تبدیل، همیشه هدر فایل RINEX را با یک ویرایشگر متن باز کنید و اطلاعات آن را با برگه مشخصات ایستگاه مقایسه کنید. در پروژه‌های مهم، استفاده از نرم افزارهای بررسی کیفیت برای اطمینان از صحت هدر، توصیه می‌شود.

۳. کیفیت داده‌ها و نویز

همه داده‌های GNSS با کیفیت یکسانی ثبت نمی‌شوند. عواملی مانند تداخل سیگنال، چندمسیری (Multipath)، و شرایط آب‌وهوایی می‌توانند کیفیت مشاهدات را کاهش دهند.

راهکار: بررسی نسبت سیگنال به نویز (SNR) در فایل RINEX، یکی از راه‌های تشخیص داده‌های با کیفیت پایین است. همچنین، نرم افزارهای پردازش، معمولاً قابلیت‌هایی برای حذف خودکار مشاهدات با کیفیت پایین دارند.

۴. حجم بالای داده‌ها

داده‌های GNSS با نرخ نمونه برداری بالا (مثلاً ۱ هرتز یا حتی ۲۰ هرتز) می‌توانند حجم بسیار زیادی داشته باشند.

راهکار: می‌توانید از فشرده‌سازی مخصوص داده‌های RINEX به نام Compact RINEX (Hatanaka Compression) استفاده کنید تا حجم فایل به میزان قابل توجهی کاهش یابد بدون اینکه اطلاعات مفیدی از دست برود.

---

سوالات متداول (FAQ)

۱. تفاوت اصلی بین RINEX و فرمت باینری گیرنده چیست؟ فرمت RINEX یک فرمت متنی و استاندارد است که برای تبادل داده بین گیرنده‌های مختلف و نرم افزارهای گوناگون طراحی شده است. در مقابل، فرمت باینری، اختصاصی هر سازنده بوده، حجم کمتری دارد و پردازش آن سریع‌تر است، اما فقط با نرم افزارهای همان سازنده قابل خواندن است.

۲. تفاوت بین روش‌های RTK، PPK و PPP چیست؟

• RTK (Real-Time Kinematic): تعیین موقعیت آنی با استفاده از تصحیحات ارسالی از ایستگاه مبنا از طریق رادیو یا اینترنت. دقت افقی: ۱-۲ سانتی‌متر، دقت ارتفاعی: ۲-۳ سانتی‌متر.
• PPK (Post-Processing Kinematic): تعیین موقعیت پس‌پرداز با استفاده از فایل‌های RINEX ایستگاه مبنا و رور. PPK نیز مانند RTK از اصول تعیین موقعیت تفاضلی استفاده می‌کند، اما تصحیحات پس از پایان برداشت و در مرحله پردازش روی داده‌های RINEX اعمال می‌شوند. دقت مشابه RTK یا حتی بالاتر.
• PPP (Precise Point Positioning): تعیین موقعیت مطلق دقیق با استفاده از داده‌های یک گیرنده و مدارک دقیق (SP3). نیاز به زمان همگرایی (۲۰ تا ۴۰ دقیقه) دارد و دقت آن در حد چند سانتی‌متر است.

۳. چگونه یک فایل RINEX را ویرایش کنم؟ فایل‌های RINEX، فایل‌های متنی ساده هستند. برای تغییرات جزئی در هدر (مانند اصلاح نام ایستگاه)، می‌توانید از یک ویرایشگر متن معمولی استفاده کنید. اما برای تغییرات ساختاری یا حذف داده‌های با کیفیت پایین، بهتر است از ابزارهای تخصصی مانند GFZRNX استفاده کنید.

۴. آیا داده‌های RINEX حاوی مختصات نهایی هستند؟ خیر. فایل RINEX فقط حاوی داده‌های خام یا مشاهدات است. مختصات نهایی، نتیجه فرآیند پردازش این داده‌های خام توسط نرم افزارهای تخصصی است. (به جز مختصات تقریبی موجود در Header که برای پردازش اولیه استفاده می‌شود.)

۵. چرا به چندین نوع فایل RINEX (مشاهده، مداری) نیاز داریم؟ زیرا هر کدام نقش متفاوتی در محاسبه موقعیت دارند. فایل مشاهده‌ای (Obs) حاوی داده‌های اندازه‌گیری‌شده از گیرنده‌هاست، در حالی که فایل مداری (Nav) موقعیت دقیق ماهواره‌ها را مشخص می‌کند. برای محاسبه موقعیت گیرنده، به هر دوی این اطلاعات نیاز است.

۶. چه زمانی استفاده از RINEX اجباری می‌شود؟ در شرایطی که امکان دریافت تصحیحات آنی (از طریق اینترنت یا رادیو) وجود ندارد، مانند مناطق کوهستانی، دشت‌های وسیع، معادن روباز، پروژه‌های دریایی و مناطق مرزی، استفاده از فایل‌های RINEX و پردازش پس‌پرداز، تنها گزینه ممکن است.

۷. آیا فرمت RINEX به زودی منسوخ می‌شود؟ خیر. RINEX به عنوان یک استاندارد بین‌المللی پذیرفته شده و به طور مداوم در حال به‌روزرسانی است (نسخه ۴ منتشر شده). این فرمت همچنان به عنوان یکی از ارکان اصلی تبادل داده‌های GNSS در پروژه‌های علمی و تجاری باقی خواهد ماند.

۸. بهترین نرم افزار رایگان برای کار با RINEX چیست؟ RTKLIB برای پردازش و GFZRNX برای تبدیل و بررسی کیفیت، دو ابزار رایگان و بسیار قدرتمند هستند.

۹. آیا درون تونل می‌توان از RINEX استفاده کرد؟ خیر. درون تونل‌های معمولی، سیگنال GNSS دریافت نمی‌شود و در نتیجه فایل Observation RINEX تولید نمی‌شود. برای نقشه برداری درون تونل باید از تجهیزات دیگری مانند توتال استیشن، INS، LiDAR یا SLAM استفاده کرد.

۱۰. Compact RINEX چیست؟ Compact RINEX یا Hatanaka Compression، روشی استاندارد برای فشرده‌سازی بدون اتلاف فایل‌های RINEX است که حجم فایل را تا ۷۰ درصد کاهش می‌دهد و به طور گسترده در مراکز داده‌های IGS و CORS استفاده می‌شود.

---

جمع‌بندی و نتیجه‌گیری

فرمت RINEX، علیرغم ماهیت فنی و به ظاهر پیچیده‌اش، یکی از حیاتی‌ترین ابزارها در جعبه ابزار هر متخصص ژئوماتیک و نقشه برداری است. این فرمت، با ایجاد زبانی مشترک و استاندارد، به ما این امکان را می‌دهد که:

• در شرایطی که دریافت تصحیحات آنی (اینترنت یا رادیو) غیرممکن است، با استفاده از روش پس‌پرداز (PPK یا PPP) و فایل‌های RINEX، به دقت مورد نظر دست یابیم.
• در پروژه‌های نیازمند بالاترین سطح دقت (نظیر شبکه‌های ژئودزی و پایش سازه‌ها)، به دقت میلی‌متری برسیم.
• از بهترین تجهیزات و نرم افزارها بدون دغدغه سازگاری استفاده کنیم.

RINEX یک قالب استاندارد برای ذخیره و تبادل مشاهدات GNSS است که امکان انجام پردازش‌های پس‌پرداز را فراهم می‌کند؛ اما خودِ RINEX جایگزین تصحیحات آنی یا دریافت سیگنال ماهواره نیست. RINEX فقط زمانی ارزشمند است که مشاهدات GNSS وجود داشته باشد. درک این تمایز، یکی از مهم‌ترین مفاهیم در استفاده صحیح از این فرمت استاندارد است.

---
