دیتوم در نقشهبرداری و ژئودزی؛ مبانی، استانداردها و کاربردهای عملیاتی
۱۴۰۵/۰۴/۱۴•13 دقیقه مطالعه•6 برچسب
مهندس هادی ثابتی
کارشناس ارشد ژئودزی
کارشناس ارشد نقشه برداری
مقدمه
آیا تا به حال به این فکر کردهاید که چرا یک نقشه برداشتشده با دستگاههای مختلف، در نقاط مختلف، بدون خطا روی هم منطبق میشود؟ راز این هماهنگی در مفهومی به نام «دیتوم» (Datum) نهفته است. دیتوم در نقشهبرداری و ژئودزی، نقطهٔ شروع یا همان مبدأ و چارچوب مرجع مختصاتی است که تمام اندازهگیریهای بعدی بر اساس آن تعریف میشوند. انتخاب یک دیتوم نامناسب میتواند پروژهای عظیم با میلیاردها تومان سرمایه را با خطاهایی جبرانناپذیر مواجه کند. در این مقاله از وبلاگ تخصصی SPM GEO، قصد داریم پرده از این مفهوم اساسی برداریم و شما را با انواع دیتومها، استانداردهای روز دنیا و کاربردهای حیاتی آن در پروژههای واقعی آشنا کنیم. تا انتهای این مقاله با ما همراه باشید تا دیدی جامع و کاربردی از این ستون پنهان نقشهبرداری مدرن به دست آورید.
دیتوم (Datum) دقیقاً چیست و چرا اهمیت دارد؟

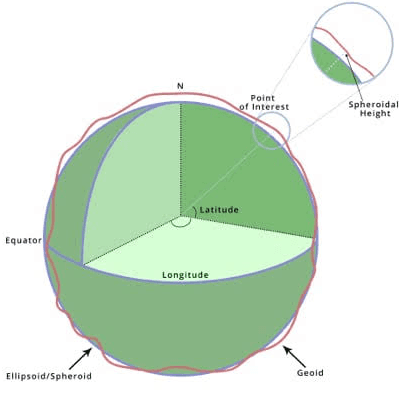

در پاسخ به سوال «دیتوم در نقشه برداری چیست؟» باید گفت که دیتوم، یک سیستم مرجع ژئودتیکی است که شامل بیضوی مرجع (Reference Ellipsoid) با ابعاد و شکل مشخص، موقعیت و جهتگیری آن نسبت به زمین و پارامترهای تبدیلی لازم برای ارتباط با سایر سیستمهای مختصاتی است. به عبارت سادهتر، دیتوم به ما میگوید که مبدأ مختصات کجاست، محورها چگونه قرار گرفتهاند و مختصات خام بر روی چه سطحی تعریف میشوند. این تعریف با مفاهیم مطرحشده در استاندارد بینالمللی ISO 19111 و توصیههای اتحادیه بینالمللی ژئودزی (IAG) همخوانی دارد.
چرا نمیتوانیم از یک دیتوم واحد برای تمام دنیا استفاده کنیم؟
زمین به شکل یک بیضوی دورانی (Ellipsoid of Revolution) یا کرهوار پخ (Oblate Spheroid) مدل میشود که در استوا برآمده و در قطبین فشرده است و دو محور استوایی آن با هم برابرند. اگرچه امروزه دیتومهای جهانی مانند WGS84 و چارچوبهای مرجع بینالمللی مانند ITRF قادر به پوشش کل زمین با دقت بسیار بالا هستند، اما دلیل وجود دیتومهای محلی به نبود شبکههای ژئودزی جهانی در گذشته و نیاز به کمینهسازی خطا در مناطق خاص بازمیگردد. کشورها و مناطق مختلف، بیضوی متناسب با قاره یا کشور خود را انتخاب میکردند تا خطاهای ناشی از انحنای زمین را در آن منطقه به حداقل برسانند.

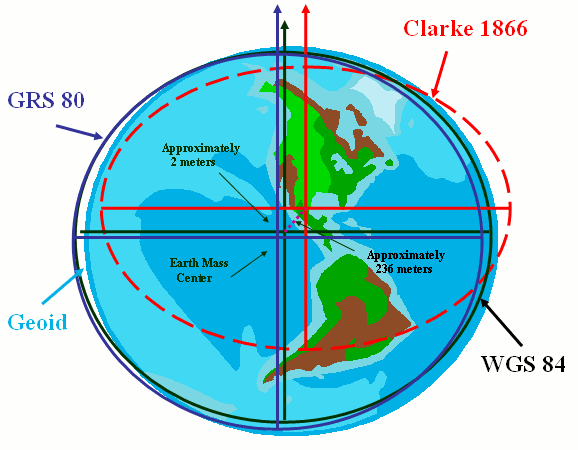

Relationship between Clarke 1866, World Geodetic System 1984 (WGS84), Geodetic Reference System 1980 (GRS80) and Geoid
انواع دیتومهای مرسوم در جهان
دیتومها عموماً به دو دستهٔ اصلی تقسیم میشوند: دیتوم افقی (Horizontal Datum) و دیتوم عمودی (Vertical Datum).
دیتوم افقی (Horizontal Datum)
این دیتوم مختصات طول و عرض جغرافیایی (Latitude و Longitude) را بر روی یک بیضوی خاص تعریف میکند. دو دستهٔ کلی از دیتومهای افقی وجود دارند:
۱. دیتوم مرکزگرا (Earth-Centered Datum): مبدأ این دیتومها، مرکز جرم زمین (Earth's Center of Mass) است. پرکاربردترین مثال آن، سیستم جهانی WGS84 (World Geodetic System 1984) است که پایه و اساس سیستم GPS (ناوبری ماهوارهای) محسوب میشود. تحقق WGS84 با نام WGS84(G1762) عملاً با چارچوب مرجع ITRF2008 همراستا است.
۲. دیتوم محلی (Local Datum): مبدأ این دیتومها به گونهای انتخاب میشود که با سطح بیضوی، بهترین برازش را بر روی یک منطقهٔ خاص (مثلاً یک قاره یا یک کشور) داشته باشد. در ایران، علاوه بر استفاده از European Datum 1950 (ED50) در بسیاری از نقشههای قدیمی و پروژههای نظامی، در گذشته بسیاری از شبکههای ژئودزی ملی ایران بر پایهٔ بیضوی Hayford ایجاد شدند و امروزه شبکههای جدید با چارچوبهای جهانی مانند ITRF و WGS84 همبسته هستند.
دیتوم عمودی (Vertical Datum)
دیتوم عمودی، سطح صفر برای اندازهگیری ارتفاع (ارتفاع از سطح دریا) را تعیین میکند. در گذشته، بسیاری از دیتومهای عمودی بر اساس میانگین سطح آب دریا در یک بازهٔ زمانی مشخص (مثلاً ۱۹ سال) در یک ایستگاه خاص تعریف میشدند. اما امروزه، رویکرد جهانی به سمت دیتومهای مبتنی بر ژئوئید و اعداد ژئوپتانسیل (Geopotential Numbers) حرکت کرده است. برای نمونه، آمریکا در حال جایگزینی سیستم قدیمی NAVD88 با سیستم جدید NAPGD2022 است که بر پایه مدل ژئوئید تعریف میشود.

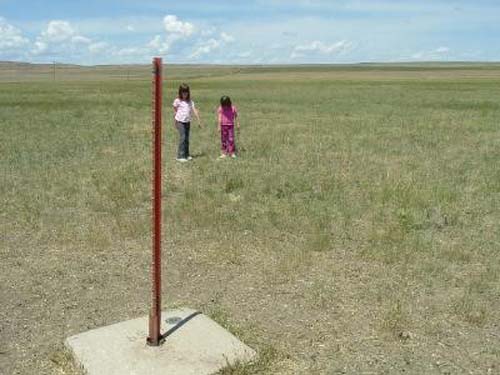

The Monument at the Initial Point of North American Datum of 1927 (NAD27)

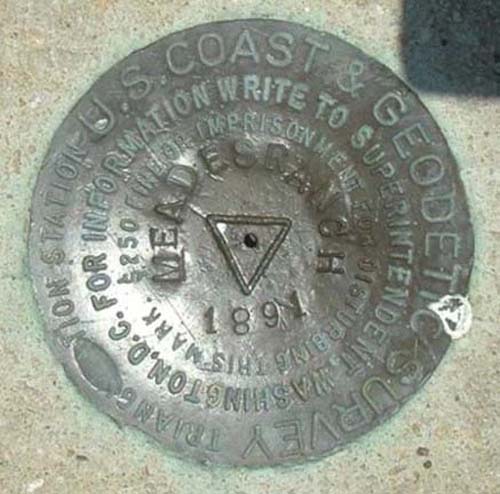

Close-up of the brass marker at the Initial Point of North American Datum of 1927 (NAD27)
جدول مقایسه انواع دیتوم
نوع دیتوم
نام دیتوم
نوع بیضوی/سطح مبنا
کاربرد اصلی
افقی (محلی)
European Datum 1950 (ED50)
بیضوی بینالمللی
نقشههای قدیمی و پروژههای منطقهای در اروپا و خاورمیانه
افقی (جهانی)
World Geodetic System 1984 (WGS84)
بیضوی WGS84 (همراستا با ITRF2008)
سیستمهای ناوبری ماهوارهای (GNSS) و GIS جهانی
عمودی (قدیمی)
National Geodetic Vertical Datum of 1929 (NGVD 29)
میانگین سطح آب دریا (ایستگاه)
نقشههای توپوگرافی قدیمی آمریکا
عمودی (مدرن)
North American Vertical Datum of 1988 (NAVD88)
شبکه ترازیابی سراسری (همراه با مدل ژئوئید برای تبدیل ارتفاع GNSS)
نقشههای دقیق و پروژههای عمرانی در آمریکا
استانداردهای بینالمللی و فناوریهای روز دنیا
با پیشرفت تکنولوژی، نیاز به دقت بالاتر و یکپارچگی جهانی بیش از پیش احساس میشود. در این راستا، استانداردهای بینالمللی مانند ISO 19111 که به مدلسازی و تعریف سیستمهای مرجع مختصات میپردازد، تدوین شدهاند. همچنین، فناوریهای مدرن زیر، انقلابی در نحوهٔ استفاده از دیتومها ایجاد کردهاند:
۱. تکنیکهای VLBI، SLR، GNSS و DORIS
ITRF reference stations network
امروزه چارچوب مرجع بینالمللی زمین (ITRF) با استفاده از چهار تکنیک فضایی اصلی VLBI (تداخلسنجی با خط پایه بسیار طولانی)، SLR (لایزریابی ماهوارهای)، شبکههای GNSS و سیستم DORIS تعریف و بهروزرسانی میشود. این تکنیکها موقعیت ایستگاههای زمینی را با دقت میلیمتری نسبت به مرکز جرم زمین تعیین میکنند.
۲. سیستمهای تعیین موقعیت جهانی (GNSS)
شبکههای ماهوارهای نظیر GPS (WGS84)، GLONASS (PZ-90)، گالیله (GTRF) و بیدو (CGCS2000)، هرکدام از چارچوبهای مرجع زمینمرکز (Earth-Centered Reference Frames) مختص به خود استفاده میکنند که اختلاف آنها با WGS84 معمولاً در حد چند سانتیمتر است و با پارامترهای تبدیلی قابلشناسایی هستند.
۳. مدلهای دقیق ژئوئید (Geoid Models)
مدلهای ژئوئید مانند EGM96 و EGM2008 (که همچنان پرکاربردترین مدل جهانی است)، سطح مبنا را برای تبدیل ارتفاع بیضوی (حاصل از GNSS) به ارتفاع ارتومتریک (ارتفاع از سطح دریا) فراهم میکنند. این مدلها با استفاده از دادههای گرانشی ماهوارهای و زمینی، چهرهٔ واقعیتری از زمین ارائه میدهند.

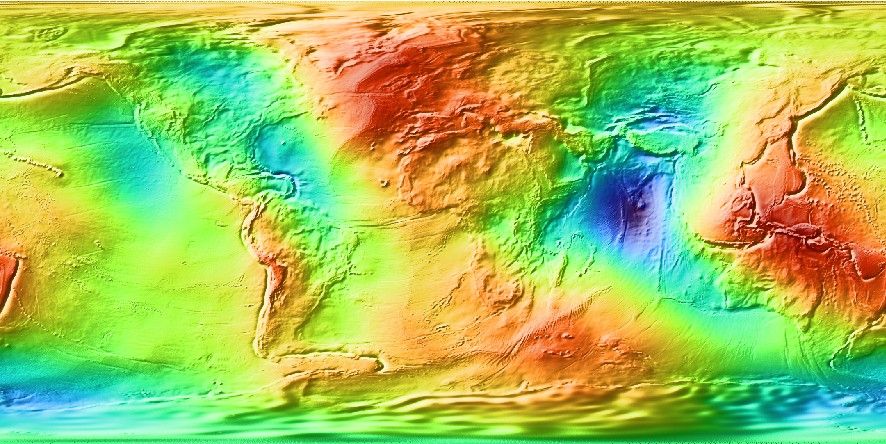

Earth Gravitational Model 2008 (EGM2008) geoid undulations
کاربردهای عملی و مثالهای واقعی از پروژهها
درک مفهوم دیتوم فقط برای متخصصین ژئودزی نیست؛ این دانش برای هر مهندس عمران، معدن، معمار و حتی اپراتور ماشینآلات سنگین، یک ضرورت حیاتی است.
پروژههای عمرانی و راهسازی
در پروژههای عظیم راهسازی مانند احداث آزادراه یا تونلهای مترو، جابهجایی چندین کیلومتری پروژه، خطاها را انباشته میکند. انتخاب یک دیتوم محلی که با منطقه تطابق خوبی داشته باشد و تعریف یک شبکهٔ ژئودزی دقیق بر روی آن، از بروز خطاهای چندمتری در محل اتصال دو انتهای یک تونل جلوگیری میکند.
پروژههای معدنی
در معادن روباز، دقت در تعیین حجم مواد معدنی (محاسبهٔ تنها) و جابهجایی ماشینآلات سنگین (مانند کامیونهای معدن) کاملاً وابسته به یک دیتوم دقیق است. استفاده از سیستمهای GNSS با دقت سانتیمتری و تعریف دیتوم محلی در محدودهٔ معدن، برای مدیریت پلههای استخراج و محاسبهٔ بیلان مواد، امری ضروری است.
پروژههای شهری و GIS
تهیهٔ نقشههای کاداستر (ثبت املاک) و ایجاد پایگاه دادههای شهری در GIS، نیازمند یک سیستم مرجع مختصات یکپارچه در سطح شهر یا استان است. انتخاب دیتوم و سیستم تصویر (Projection) مناسب، از تداخل اطلاعاتی بین لایههای مختلف (مانند نقشهٔ خیابانها، نقشهٔ تاسیسات زیرزمینی و عوارض ساختمانی) جلوگیری میکند.
نکته کاربردی: یکی از چالشهای اصلی در پروژههای ژئوماتیک، تبدیل مختصات بین دیتومهای مختلف است (مثلاً تبدیل از ED50 به WGS84). این کار با استفاده از نرمافزارهای تخصصی و با کمک پارامترهای تبدیلی معروف به تبدیل هفت پارامتری هلمرت (Helmert 7-parameter transformation) انجام میشود که پارامترهای آن شامل سه انتقال (Tx,Ty,Tz)، سه دوران (Rx,Ry,Rz) و یک ضریب مقیاس است و میتواند خطای تبدیل را به چند سانتیمتر کاهش دهد.
چالشهای رایج و روشهای تبدیل دیتوم
یکی از مهمترین چالشهایی که نقشهبرداران با آن مواجه هستند، تبدیل مختصات بین دیتومهای مختلف است. با توجه به اینکه دادههای قدیمی (بر روی دیتوم محلی) و دادههای جدید (بر روی دیتوم جهانی) باید در یک پروژه با یکدیگر تلفیق شوند، درک روشهای تبدیل ضروری است.
روشهای تبدیل دیتوم
روشهای دقیق (با پارامترهای شناختهشده): در این روشها، پارامترهای تبدیلی بین دو دیتوم محاسبه شده است و با استفاده از فرمولهای ریاضی، مختصات نقاط بهصورت دقیق از یک دیتوم به دیتوم دیگر تبدیل میشوند.
روشهای آماری (با استفاده از نقاط کنترل مشترک): در مناطقی که پارامترهای دقیق تبدیلی وجود ندارد، با برداشت نقاط کنترل مشترک در هر دو دیتوم (با استفاده از GNSS روی WGS84 و با استفاده از نقشههای قدیمی روی ED50)، پارامترهای تبدیل محلی محاسبه شده و سپس تبدیل انجام میشود.
این تبدیلات، قلب تپندهٔ پروژههای تلفیق داده در کشور است و عملاً امکان استفادهٔ همزمان از دادههای قدیمی و فناوریهای روز مثل GNSS را فراهم میکند.
تفاوت مفهومی دیتوم (Datum) و چارچوب مرجع (Reference Frame) در ژئودزی مدرن
یکی از مفاهیمی که در مقالات تخصصی ژئودزی به آن پرداخته میشود، تفاوت بین دیتوم و چارچوب مرجع (Reference Frame) است. به زبان ساده، دیتوم یک تعریف ریاضی است؛ مانند مشخص کردن ابعاد یک بیضوی و موقعیت آن نسبت به زمین. اما چارچوب مرجع، تحقق عملی آن دیتوم بر روی زمین با استفاده از شبکهای از ایستگاههای دائمی و مختصات شناختهشده است. به عنوان مثال، WGS84 یک دیتوم (تعریف ریاضی) است، در حالی که ITRF2020 یک چارچوب مرجع فیزیکی است که با استفاده از هزاران ایستگاه GNSS در سراسر جهان پیادهسازی شده است. تحققهای جدید WGS84 به گونهای طراحی شدهاند که با چارچوبهای ITRF اختلافی در حد چند سانتیمتر داشته باشند. درک این تفاوت برای کار با دادههای دقیق ماهوارهای و شبکههای ژئودزی ضروری است.
دیتوم در سامانههای اطلاعات جغرافیایی (GIS) و معرفی CRS
در محیط GIS، دیتوم یکی از حیاتیترین بخشهای تعریف یک پروژه است. امروزه در نرمافزارهای GIS بیشتر از مفهوم سیستم مرجع مختصات (Coordinate Reference System – CRS) استفاده میشود که دیتوم یکی از اجزای اصلی آن است و در کنار سیستم مختصات و سیستم تصویر، یک CRS کامل را میسازد. هر لایهٔ اطلاعاتی (نقشههای توپوگرافی، عکسهای هوایی، دادههای ماهوارهای، لایههای جادهها و...) دارای یک CRS خاص است. برای همپوشانی صحیح این لایهها، نرمافزار GIS باید قادر به «هممرجعسازی» یا Project On-the-Fly باشد، اما توجه داشته باشید که اگر تبدیل دیتوم (Transformation) به درستی تعریف نشده باشد، نرمافزار ممکن است صرفاً تصویر (Projection) را انجام دهد و خطای مکانی قابلتوجهی ایجاد کند.
برای اطلاعات بیشتر در مورد نحوهٔ پیادهسازی و مدیریت سیستمهای مرجع مختصات در نرمافزارهای GIS، پیشنهاد میکنیم مقالهٔ «[آموزش جامع تنظیمات سیستم مختصات در نرمافزار ArcGIS]» را در وبلاگ SPM GEO مطالعه بفرمایید.
بخش سوالات متداول (FAQ)
۱. تفاوت بین دیتوم و سیستم تصویر (Projection) چیست؟
دیتوم، موقعیت و شکل بیضوی مرجع را در فضا مشخص میکند و تعیین میکند که مختصات خام بر روی چه سطحی تعریف شدهاند، اما سیستم تصویر، روشی ریاضی برای نمایش سطح کروی زمین بر روی یک صفحهٔ دوبعدی (نقشه) است. ذکر این نکته ضروری است که سیستم تصویر بدون دیتوم، معنا و مفهومی ندارد، زیرا دیتوم نقطهٔ شروع تعیین مختصات است.
۲. چرا در پروژههای مختلف باید دیتوم را بهروزرسانی کرد؟
با پیشرفت تکنولوژی، دقت اندازهگیریها افزایش مییابد و مدلهای جدیدتری از زمین (بیضویها و ژئوئیدهای دقیقتر) و چارچوبهای مرجع دقیقتر (مانند ITRF) ارائه میشوند. بهروزرسانی دیتوم، باعث افزایش دقت و یکپارچگی دادهها در سطح ملی و بینالمللی میشود.
۳. آیا میتوانم از نقشههای دارای دیتوم ED50 در پروژههای جدید با GNSS استفاده کنم؟
بله، اما باید با استفاده از پارامترهای تبدیلی معتبر (مانند تبدیل هفت پارامتری هلمرت)، مختصات نقاط را به دیتوم پروژه (مثلاً WGS84) تبدیل کنید. در غیر این صورت، نقشهها با هم تطابق نداشته و خطای قابلتوجهی (چندین متر تا چند ده متر) ایجاد میشود.
۴. دیتوم WGS84 چیست و چرا مهم است؟
WGS84 (سیستم ژئودزی جهانی ۱۹۸۴) یک دیتوم مرکزگرا است که پایه و اساس سیستم تعیین موقعیت GPS محسوب میشود. تعریف اصلی WGS84 گهگاه بهروزرسانی میشود و تحققهای جدید (Realizations) آن (مانند G1762) منتشر میگردد، نه اینکه هر روز تغییر کند. این دیتوم به عنوان یک مرجع جهانی برای بسیاری از نقشههای مدرن شناخته میشود.
۵. ارتفاع حاصل از GNSS چه ارتباطی با دیتوم عمودی دارد؟
دستگاه GNSS، مختصات سهبعدی نقطه را نسبت به بیضوی مرجع محاسبه میکند و ارتفاع بیضوی (Ellipsoidal Height) به عنوان یکی از مؤلفههای این مختصات، نتیجه حل معادلات موقعیتیابی است، نه یک اندازهگیری مستقیم. برای تبدیل این ارتفاع به ارتفاع از سطح دریا (ارتومتریک)، از رابطهٔ معروف زیر استفاده میشود:
h = H + N
که در آن:
h = ارتفاع بیضوی (حاصل از GNSS)
H = ارتفاع ارتومتریک (ارتفاع از سطح دریا)
N = ارتفاع ژئوئید (حاصل از مدلهای ژئوئید)
۶. برای پروژههای صنعتی داخل کارخانهها از چه دیتومی استفاده میشود؟
در محیطهای بسته و صنعتی، معمولاً از یک سیستم مختصات مهندسی محلی (Local Engineering Coordinate System) استفاده میشود. مبدأ مختصات معمولاً روی یک نقطهٔ ثابت (مثل پایهٔ یک دستگاه) تعریف شده و محورها نیز با توجه به هندسهٔ سالن و دستگاهها تنظیم میشوند. این کار باعث میشود تا اندازهگیریها بسیار سادهتر و دقیقتر باشند.
۷. آیا میتوانم دادههای دارای دیتوم متفاوت را بدون تبدیل در GIS استفاده کنم؟
اکثر نرمافزارهای مدرن GIS قابلیت Project On-the-Fly (هممرجعسازی لحظهای) را دارند، یعنی بهصورت خودکار و در حین نمایش، دادهها را به دیتوم پروژه تبدیل میکنند. اما این کار برای تحلیلهای دقیق (مانند محاسبهٔ مساحت و فاصله) توصیه نمیشود و بهتر است تمام دادهها را به یک دیتوم واحد، پیش از تحلیل، تبدیل کنید و صحت تبدیل را با نقاط کنترل بررسی نمایید.
جمعبندی
دیتوم در نقشهبرداری و ژئودزی، بسیار فراتر از یک پارامتر فنی در گوشهٔ صفحهٔ نرمافزار است. این مفهوم، زبان مشترک بین تمامی دادههای مکانی است و پایه و اساس تمام فعالیتهای مکانی از یک پروژهٔ کوچک ساختمانی تا نقشهبرداری از کرهٔ زمین محسوب میشود. همانطور که دیدیم، انتخاب یک دیتوم صحیح و بهروز و همچنین آشنایی با روشهای تبدیل بین آنها و تفاوت آن با چارچوب مرجع، نقشی کلیدی در کاهش خطا، افزایش دقت و تضمین موفقیت پروژههای عمرانی، معدنی، شهری و صنعتی ایفا میکند.
در دنیای امروز که فناوریهای نوین مثل GNSS (با چارچوبهای مرجع متنوع خود)، LiDAR و پهپادهای نقشهبرداری به سرعت در حال پیشرفت هستند، درک صحیح از مفاهیم ژئودتیک نظیر دیتوم، CRS و Reference Frame، یک ضرورت غیرقابلانکار برای هر متخصص حوزهٔ ژئوماتیک است. با استفاده از استانداردهای بینالمللی و بهکارگیری مدلهای دقیق ژئوئید، میتوان اطمینان حاصل کرد که دادههای مکانی با بالاترین دقت ممکن، در خدمت اهداف پروژه قرار میگیرند.
