تعدیل مختصات UTM و تطبیق نقشه با سند
🗺️ تعدیل مختصات UTM و تطبیق نقشه با سند
📌 هدف ابزار
در پروژههای نقشهبرداری ثبتی، ممکن است مختصات UTM برداشتشده با طول اضلاع و مساحت درجشده در سند کاملاً منطبق نباشند. این ابزار برای تطبیق هندسی برداشت با اطلاعات سند طراحی شده است؛ بهگونهای که در کنار کنترل طول اضلاع و مساحت هدف، جهت کلی قطعه، شکستها و شکل اولیه تا حد امکان حفظ شوند و جابهجایی نقاط نیز کنترل شود.
نسخه فعلی ابزار بهصورت یک وباپلیکیشن مستقل در مجموعه ابزارهای تخصصی سپهر پایش مکان نگار ارائه میشود و محاسبات آن در مرورگر کاربر انجام میشود.
🎯 کاربردهای اصلی
۱. نقشهبرداری ثبتی و کاداستر
- تطبیق مختصات UTM برداشتشده با طول اضلاع مندرج در سند
- کنترل مساحت نهایی نسبت به مساحت هدف سند
- بررسی تغییرات هندسی پیش از تهیه خروجی نهایی
۲. کنترل و بازبینی نقشه ملک
- مقایسه هندسه برداشت اولیه با هندسه تعدیلشده
- کنترل جابهجایی هر رأس در راستای Easting و Northing
- بررسی خطای طول اضلاع، زاویهها و مساحت
۳. تهیه خروجی برای نرمافزارهای نقشهبرداری
- خروجی مختصات و گزارش محاسبات
- DXF برای AutoCAD و Civil 3D
- KML برای مشاهده در Google Earth
- PDF، CSV و TXT برای مستندسازی و آرشیو
⚙️ روند کار نسخه فعلی
۱. ورود اطلاعات برداشت
مختصات نقاط را میتوان بهصورت دستی وارد کرد یا فایل CSV/TXT را بارگذاری نمود. ساختار ورودی شامل نام نقطه، Easting، Northing و در صورت نیاز طول هدف ضلع بعدی است.
۲. تعریف قیود سند
برای هر ضلع میتوان طول هدف را وارد کرد و مساحت کل مندرج در سند نیز بهعنوان مساحت هدف تعیین میشود.
۳. کنترل پیشرفته الگوریتم
در صورت نیاز، کاربر میتواند وزنهای الگوریتم را تغییر دهد:
- وزن زاویه Case 1: تأکید بیشتر بر حفظ شکل اولیه
- وزن زاویه Case 2: انعطاف بیشتر برای انطباق هندسی
- وزن جابهجایی مختصات: کنترل میزان فاصله گرفتن نقاط از برداشت اولیه
- تلرانس مساحت: تعیین خطای مجاز مساحت یا اعمال قید دقیق
۴. مقایسه دو سناریوی تعدیل
ابزار دو پاسخ را در اختیار کاربر قرار میدهد:
- Case 1: اولویت بیشتر با حفظ فرم و جهت اولیه قطعه
- Case 2: آزادی بیشتر برای انطباق با قیود طول و مساحت

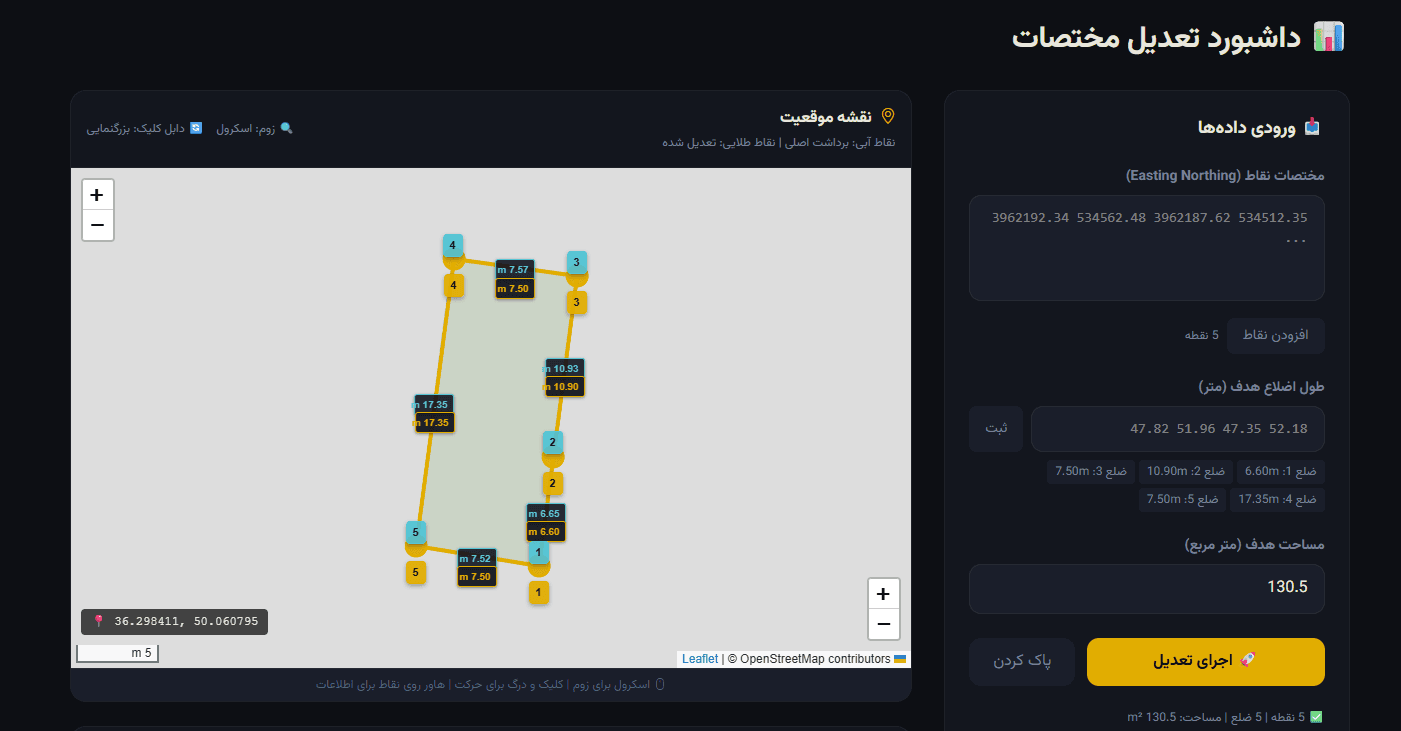

۵. پیشنمایش و کنترل نتایج
هندسه اولیه و تعدیلشده بهصورت بصری مقایسه میشوند و اطلاعاتی مانند بیشترین جابهجایی، خطای مساحت، طول اضلاع، زاویهها و تغییرات مختصات قابل بررسی است.
📊 خروجیهای نسخه جدید

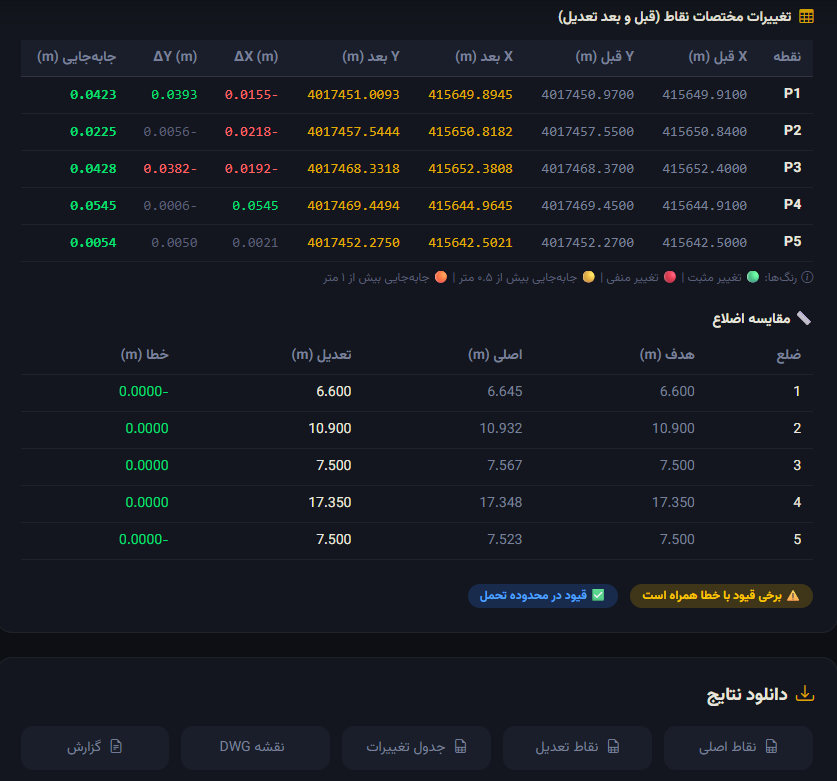

نتایج تحلیلی
- خلاصه وضعیت هر دو Case
- مختصات تعدیلشده نقاط
- مقایسه طول اضلاع هدف، اولیه و تعدیلشده
- مقایسه زاویهها
- جدول جابهجایی نقاط و مؤلفههای ΔE و ΔN
- کنترل مساحت و محیط
فایلهای خروجی
- TXT: گزارش متنی کامل
- CSV: مختصات و جابهجایی نقاط
- DXF: پلیگونهای قابل استفاده در AutoCAD/Civil 3D
- KML: نمایش هندسه در Google Earth با انتخاب Zone و نیمکره UTM
- PDF: گزارش کامل محاسبات
🌐 معماری نسخه فعلی
نسخه جدید دیگر برای اجرای ابزار در وبسایت اصلی به Python، NumPy، SciPy یا Matplotlib وابسته نیست. موتور محاسبات در Web Worker اجرا میشود تا پردازش از رابط کاربری جدا باشد و صفحه هنگام محاسبه پاسخگو باقی بماند.
این معماری باعث شده است که:
- ابزار بدون API محاسباتی Python در دامنه اصلی اجرا شود
- وابستگی به محیط مجازی Python و نصب کتابخانههای سرور حذف شود
- پردازش در مرورگر کاربر انجام شود
- توسعه و نگهداری ابزار مستقل از وبسایت شرکتی باشد
🔒 حریم دادهها و استفاده از ابزار
مختصات برای اجرای تعدیل به API محاسباتی Python در وبسایت اصلی ارسال نمیشوند. ابزار تخصصی از طریق دامنه مستقل ابزارها در دسترس است و کاربر میتواند مستقیماً نسخه بهروز را اجرا کند.
نسخه آنلاین و بهروز ابزار: tools.spmgeo.ir/tools/utm-adjustment
ویژگیهای پروژه
- ✦ورود دستی مختصات UTM یا بارگذاری فایل CSV/TXT
- ✦تعریف طول هدف هر ضلع و مساحت هدف سند
- ✦اجرای دو سناریوی تعدیل برای مقایسه حفظ شکل و انعطاف هندسی
- ✦تنظیم وزن زاویه، وزن جابهجایی مختصات و تلرانس مساحت
- ✦پیشنمایش هندسی برداشت اولیه و نتیجه تعدیلشده
- ✦جدول مختصات، اضلاع، زاویهها و جابهجایی نقاط
- ✦خروجی TXT و CSV برای گزارش و مختصات
- ✦خروجی DXF برای AutoCAD و Civil 3D
- ✦خروجی KML برای Google Earth با انتخاب Zone و نیمکره UTM
- ✦خروجی گزارش PDF
- ✦اجرای محاسبات در مرورگر با Web Worker و بدون وابستگی Python در سایت اصلی
تکنولوژیها
وارد وباپلیکیشن شوید
برای استفاده از آخرین نسخه ابزار تخصصی، وارد وباپلیکیشن مستقل ابزارهای سپهر پایش مکان نگار شوید.
اجرای نسخه آنلاین ابزار
