آشنایی کامل با نرم‌افزار Civil 3D؛ تاریخچه، کاربردها و نقش آن در زیرساخت‌های مدرن

مقدمه

در دنیای امروز، طراحی و اجرای پروژه‌های زیرساختی بدون بهره‌گیری از ابزارهای دیجیتال پیشرفته تقریباً غیرممکن است. نرم‌افزار Civil 3D به عنوان یکی از قدرتمندترین و پرکاربردترین راه‌حل‌های مهندسی عمران، نقش محوری در این تحول ایفا می‌کند. این نرم‌افزار که توسط شرکت Autodesk توسعه یافته، فراتر از یک ابزار ساده ترسیمی عمل کرده و با رویکرد مدل‌سازی اطلاعات زیرساخت (Civil Information Modeling - CIM) در چارچوب سیستم مدل‌سازی اطلاعات ساختمان (BIM)، فرآیند طراحی، تحلیل و مستندسازی پروژه‌های عمرانی را متحول ساخته است.

از طراحی بزرگراه‌های شریانی و تقاطع‌های پیچیده گرفته تا محاسبه دقیق حجم عملیات خاکی در معادن و مدیریت شبکه‌های آبرسانی، Civil 3D به عنوان یک پلتفرم یکپارچه، امکان ایجاد مدل‌های هوشمند و پویا را فراهم می‌آورد که با هر تغییری، به‌روزرسانی می‌شوند. در این مقاله جامع، به بررسی تاریخچه، قابلیت‌های کلیدی و کاربردهای واقعی این نرم‌افزار در صنایع مختلف خواهیم پرداخت.

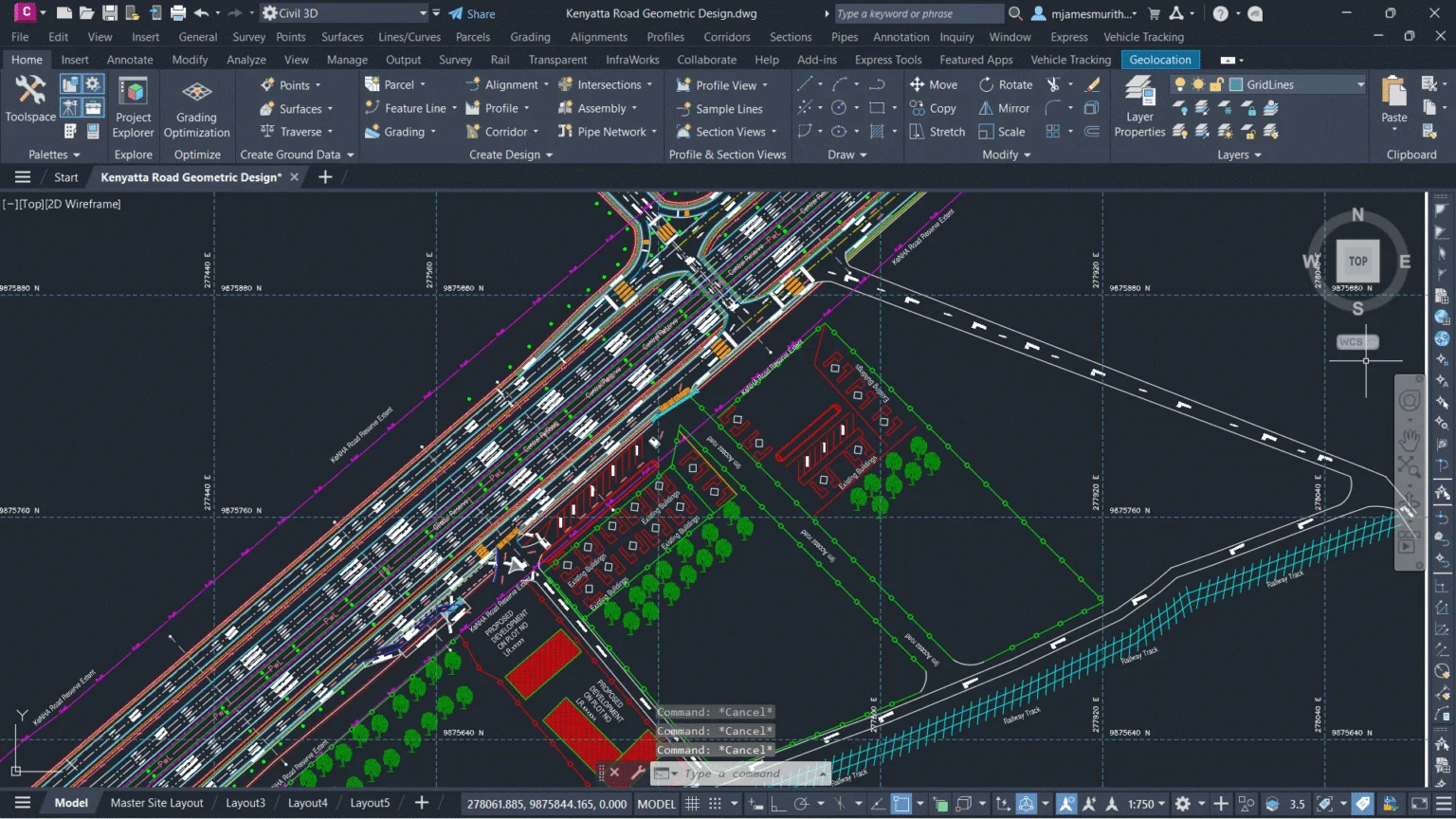

نمای کلی از محیط نرم‌افزار Civil 3D؛ تلفیق طراحی دو بعدی و مدل‌سازی سه بعدی هوشمند

---

تاریخچه نرم‌افزار Civil 3D

برای درک جایگاه فعلی Civil 3D، آشنایی با روند تکامل آن خالی از لطف نیست. داستان این نرم‌افزار از دل یکی از شناخته‌شده‌ترین محصولات شرکت Autodesk یعنی نرم‌افزار AutoCAD آغاز می‌شود.

از AutoCAD تا Civil 3D

در دهه‌های ۱۹۸۰ و ۱۹۹۰، مهندسان عمران و نقشه‌برداران برای طراحی پروژه‌های خود عمدتاً از AutoCAD استفاده می‌کردند. این نرم‌افزار که به عنوان یک ابزار ترسیمی عمومی (General-Purpose CAD) شناخته می‌شد، اگرچه انعطاف‌پذیری بالایی داشت، اما فاقد قابلیت‌های تخصصی مورد نیاز مهندسی عمران بود. کاربران مجبور بودند بسیاری از فرآیندهای محاسباتی و تحلیلی را به صورت دستی و خارج از محیط نرم‌افزار انجام دهند که این امر زمان‌بر و مستعد خطا بود.

با رشد نیاز به ابزارهای تخصصی‌تر، Autodesk تصمیم به توسعه راه‌حل‌های مبتنی بر AutoCAD گرفت. این حرکت با معرفی نرم‌افزارهای تخصصی مانند Autodesk Land Desktop در اواخر دهه ۱۹۹۰ آغاز شد. Land Desktop مجموعه‌ای از ابزارها برای نقشه‌برداری، توپوگرافی و طراحی راه بود که به عنوان یک افزونه روی AutoCAD عمل می‌کرد. با وجود پیشرفت‌های قابل توجه، این نرم‌افزار همچنان از یک معماری مبتنی بر فایل‌های جداگانه و ارتباطات غیرپویا رنج می‌برد. به این معنا که هر تغییر در یک بخش از پروژه، نیازمند به‌روزرسانی دستی بخش‌های دیگر بود.

تولد Civil 3D و انقلاب مدل‌سازی اطلاعات زیرساخت (CIM)

نقطه عطف این مسیر در سال ۲۰۰۵ با انتشار اولین نسخه از نرم‌افزار Autodesk Civil 3D رقم خورد. انقلاب اصلی این نرم‌افزار در رویکرد کاملاً جدید آن به طراحی بود. Civil 3D به جای اتکا بر فایل‌های مجزا و ارتباطات خطی، از یک معماری مبتنی بر مدل شیءگرا (Object-based) و روابط پویا بین عناصر (Object Dependencies) در محیط DWG بهره می‌برد. به این معنا که تمامی اجزای مدل، از نقاط و سطوح گرفته تا مسیرها (Alignment) و پروفیل‌ها، به یکدیگر متصل هستند و تغییر در هر بخش، به‌طور خودکار و آنی در سایر بخش‌های وابسته اعمال می‌شود. به این رویکرد، مدل‌سازی پارامتریک گفته می‌شود که در آن مدل بر اساس روابط بین اجزا ایجاد می‌شود و با تغییر یک مؤلفه، اجزای وابسته به‌طور خودکار به‌روزرسانی می‌شوند.

این ویژگی، Civil 3D را به یکی از اولین نرم‌افزارهای مهندسی عمران با رویکرد مدل‌سازی اطلاعات زیرساخت (CIM - Civil Information Modeling) در چارچوب سیستم BIM تبدیل کرد. برخلاف نرم‌افزارهای سنتی که صرفاً نقشه‌های دو بعدی یا سه‌بعدی ساکن ایجاد می‌کردند، Civil 3D یک مدل پارامتریک و هوشمند از پروژه ارائه می‌دهد که در تمام مراحل طراحی، تحلیل و اجرا قابل استفاده است. این رویکرد، پایه‌گذار تحول دیجیتال در صنعت زیرساخت شد و مسیر را برای هماهنگی بیشتر بین رشته‌های مختلف مهندسی هموار کرد.

تحولات بعدی و یکپارچگی با فضای ابری

از سال ۲۰۰۵ تا به امروز، نسخه‌های متعددی از Civil 3D منتشر شده است که هرکدام قابلیت‌های جدیدی را به این نرم‌افزار افزوده‌اند. از جمله مهم‌ترین این تحولات می‌توان به موارد زیر اشاره کرد:

• یکپارچگی با نرم‌افزارهای تحلیل و شبیه‌سازی مانند Autodesk InfraWorks برای ارائه مناظر شهری و تحلیل‌های ترافیکی
• قابلیت‌های پیشرفته برای داده‌های ابرنقاط (Point Clouds) و پردازش مستقیم داده‌های حاصل از لیزر اسکنر (LiDAR) و پهپادها
• ارتباط با Autodesk Docs برای همکاری ابری و اشتراک‌گذاری پروژه‌ها، و استفاده از Data Shortcuts (که قابلیتی داخلی در Civil 3D است) برای مدیریت و اشتراک مدل‌ها بین اعضای تیم
• بهبود ابزارهای همکاری تیمی و مدیریت داده‌ها با استفاده از Autodesk Vault

امروزه، Civil 3D به عنوان یک استاندارد جهانی در طراحی زیرساخت‌ها شناخته می‌شود و نقش کلیدی در تحول دیجیتال صنعت ساخت و ساز ایفا می‌کند.

---

کاربردهای کلیدی Civil 3D در صنایع مختلف

Civil 3D به دلیل انعطاف‌پذیری بالا و ابزارهای قدرتمند مدل‌سازی، طیف وسیعی از نیازهای مهندسی عمران و صنایع مرتبط را پوشش می‌دهد. در ادامه به بررسی مهم‌ترین حوزه‌های کاربرد این نرم‌افزار می‌پردازیم.

طراحی راه و بزرگراه

طراحی راه، یکی از پیچیده‌ترین و در عین حال رایج‌ترین کاربردهای Civil 3D است. این نرم‌افزار با ابزارهای قدرتمند خود، طراحی هندسی راه‌ها را از مرحله مفهوم تا جزئیات اجرایی تسهیل می‌کند.

فرآیند طراحی یک پروژه راه در Civil 3D شامل مراحل زیر است:

• ایجاد مسیر (Alignment): تعیین مسیر افقی راه بر روی نقشه توپوگرافی با در نظر گرفتن قوس‌های افقی، شعاع‌ها و استانداردهای طراحی مانند AASHTO
• طراحی پروفیل طولی (Profile): استخراج پروفیل زمین در امتداد مسیر و ایجاد پروفیل طراحی شده با شیب‌های مجاز و قوس‌های قائم
• تعیین مقاطع عرضی (Assemblies): تعیین اجزای تشکیل‌دهنده مقطع عرضی راه شامل عرض خطوط، شیب‌ها، لایه‌های روسازی و جوی‌ها
• مدل‌سازی کریدور (Corridor): ترکیب مسیر، پروفیل و مقاطع عرضی برای ایجاد یک مدل سه‌بعدی پویا از راه که به تغییرات پاسخ می‌دهد. در این فرآیند، Subassembly‌ها در امتداد مسیر قرار گرفته و سطوح نهایی کریدور ایجاد می‌شوند.

مثال واقعی: در پروژه طراحی جاده روستایی در Majalengka، اندونزی، مهندسان از Civil 3D برای مدل‌سازی توپوگرافی، طراحی مسیر و پروفیل طولی با رعایت استانداردهای AASHTO استفاده کردند. هدف، طراحی مسیری با سرعت ۵۰ کیلومتر بر ساعت بود که با بهره‌گیری از قابلیت‌های اتوماتیک نرم‌افزار، فرآیند طراحی به‌طور قابل توجهی تسریع شد.

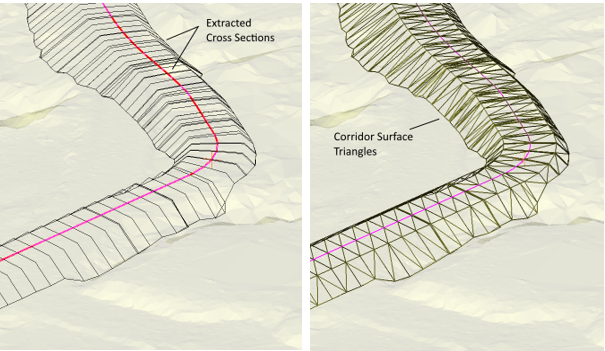

فرآیند مدل‌سازی کریدور در Civil 3D؛ ترکیب مسیر، پروفیل و مقاطع عرضی برای ایجاد یک مدل سه‌بعدی پویا

---

پروژه‌های عمرانی و شهری

از طراحی شبکه‌های آبرسانی شهری تا مدل‌سازی پلازاها و محوطه‌سازی، Civil 3D ابزارهای قدرتمندی در اختیار مهندسان عمران قرار می‌دهد.

• مدیریت شبکه لوله‌کشی (Pipe Networks): ابزارهای تخصصی طراحی شبکه‌های فاضلاب، آب شرب و زهکشی، امکان طراحی، تحلیل و مدل‌سازی سه‌بعدی این تاسیسات را فراهم می‌آورد. شایان ذکر است که Civil 3D عمدتاً برای طراحی شبکه‌های ثقلی (Gravity-based Networks) و تعیین مسیر، عمق و شیب لوله‌ها استفاده می‌شود و تحلیل‌های پیشرفته هیدرولیکی معمولاً نیازمند نرم‌افزارهای تخصصی‌تری مانند EPANET یا WaterGEMS است.
• مدل‌سازی سطوح و محوطه‌سازی (Grading): ابزارهای Grading در Civil 3D امکان طراحی شیب‌ها، تراس‌ها و سطوح پیچیده را بر اساس قواعد و محدودیت‌های تعریف‌شده (Constraint-driven) فراهم می‌کند. این ابزارها با ایجاد سطوح پویا و متصل به مدل اصلی، هر تغییری را در بخش‌های وابسته مدل به‌صورت خودکار اعمال می‌کنند.
• طراحی تقاطع‌ها و میادین: قابلیت‌های پیشرفته برای طراحی تقاطع‌های هم‌سطح و غیرهم‌سطح با در نظر گرفتن خطوط راهنمایی و پیچ‌های ورودی و خروجی.

پروژه‌های معدنی

در صنعت معدن، دقت در محاسبه حجم مواد اولیه (سنگ، زغال‌سنگ، مواد معدنی) و باطله، تأثیر مستقیمی بر سودآوری دارد. Civil 3D با قابلیت مدل‌سازی سطوح مثلثی (TIN) دقیق و محاسبه حجم، نقش مهمی در این حوزه ایفا می‌کند.

مطالعه موردی: در یک معدن در اندونزی، از Civil 3D برای محاسبه حجم سنگ‌های استخراج شده از یک کوهستان و طراحی پله‌های معدن با استفاده از داده‌های توتال استیشن استفاده شد. همچنین از این نرم‌افزار برای کنترل عوارض زمین و نظارت بر شیب‌بندی برای جلوگیری از ریزش‌های احتمالی بهره گرفته شد.

تکنولوژی نوین: در یک معدن در اسپانیا، محققان با ترکیب فناوری پهپادها و نرم‌افزار Agisoft Metashape برای تولید ابرنقاط و DEM (مدل ارتفاعی رقومی)، و سپس واردات این داده‌ها به Civil 3D برای مدل‌سازی TIN و محاسبه حجم، به دقتی در حدود ۵۰ میلی‌متر برای نقاط مرجع دست یافتند. این امر نشان‌دهنده دقت بسیار بالای این روش‌ها در محاسبه حجم مواد استخراجی است. البته لازم به ذکر است که Civil 3D خود ابزار فتوگرامتری ندارد و صرفاً داده‌های نقطه‌ای و سطحی را پردازش می‌کند.

---

داده‌های نقشه‌برداری و ورود اطلاعات به Civil 3D

یکی از نقاط قوت Civil 3D، توانایی بالا در دریافت و پردازش داده‌های متنوع نقشه‌برداری است. این نرم‌افزار به عنوان پلی بین عملیات میدانی و طراحی مهندسی عمل می‌کند.

مدیریت نقاط و داده‌های میدانی

نقاط (COGO Points) که حاوی اطلاعات مختصات و ارتفاع هستند، پایه و اساس مدل‌سازی در Civil 3D محسوب می‌شوند. این نقاط می‌توانند از منابع مختلفی نظیر توتال استیشن، دستگاه‌های GNSS و پهپادها وارد نرم‌افزار شوند.

مراحل معمول ورود داده به Civil 3D:

• واردات فایل‌های میدانی: داده‌های برداشت شده در قالب فایل‌های متنی، CSV یا فرمت‌های تخصصی دیگر به نرم‌افزار وارد می‌شوند.
• ایجاد سطوح اولیه (Surfaces): با استفاده از نقاط برداشتی، خطوط شکست (Breaklines) و مرزها، یک مدل سطح (مانند TIN Surface) ایجاد می‌شود که نماینده توپوگرافی واقعی زمین است. استفاده از خطوط شکست برای نمایش دقیق عوارض زمین مانند لبه‌های جاده، آبراهه‌ها و شیب‌های تند ضروری است.
• پردازش داده‌های پهپاد و LiDAR: در پروژه‌های مدرن، داده‌های ابرنقاط حاصل از لیزر اسکنر (LiDAR) یا فتوگرامتری پهپادها به Civil 3D وارد شده و پس از پردازش، به مدل‌های سه‌بعدی دقیق از زمین و تاسیسات تبدیل می‌شوند.

نکته کاربردی: در پروژه‌های معدنی، دقت داده‌های ورودی نقش مستقیمی در محاسبه حجم مواد و ارزش اقتصادی معدن دارد. استفاده از سطوح مثلثی (TIN) با دقت بالا و تعیین دقیق خطوط شکست می‌تواند خطای محاسباتی را به حداقل برساند.

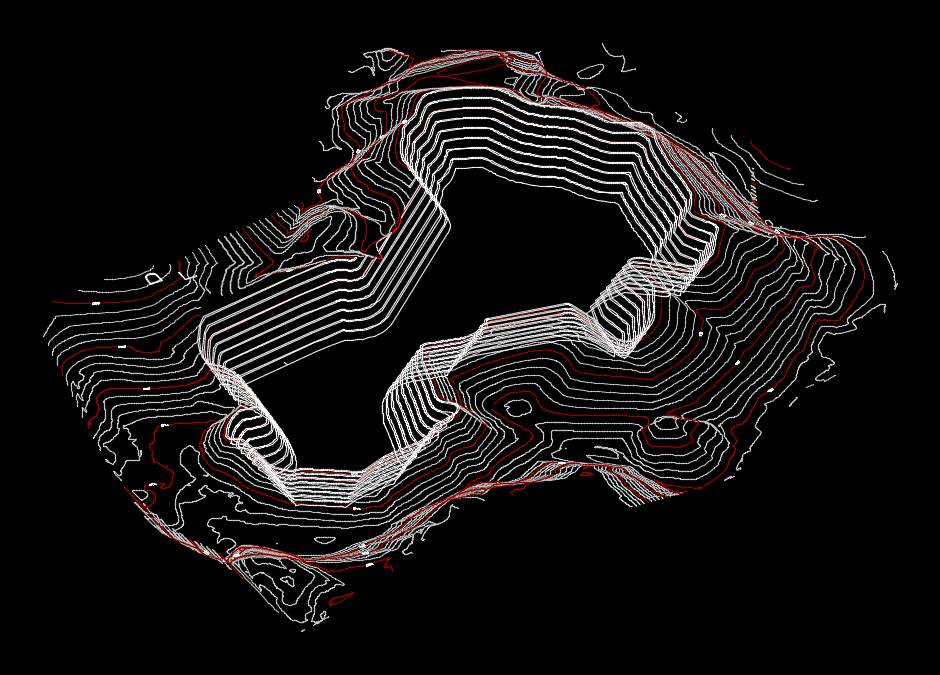

تبدیل داده‌های ابرنقاط حاصل از پهپاد به یک سطح مثلثی (TIN) دقیق در Civil 3D برای محاسبه حجم مواد معدنی

---

محاسبه حجم عملیات خاکی و متره

یکی از مهم‌ترین خروجی‌های هر پروژه عمرانی، محاسبه دقیق حجم عملیات خاکی (برداشت و خاکریزی) و متره مقاطع است. Civil 3D با ابزارهای پیشرفته خود، این فرآیند را به ساده‌ترین و دقیق‌ترین شکل ممکن انجام می‌دهد.

روش‌های محاسبه حجم

نرم‌افزار از روش‌های مختلفی برای محاسبه حجم استفاده می‌کند که مهم‌ترین آن‌ها عبارتند از:

• روش مقاطع عرضی (Cross Sections): پس از طراحی کریدور، نرم‌افزار در فواصل مشخص، مقاطع عرضی از مدل زمین اولیه و مدل طراحی شده (کریدور) برش می‌زند. سپس سطح مقطع خاکبرداری و خاکریزی در هر مقطع محاسبه شده و با استفاده از روش میانگین مساحت، حجم کل تعیین می‌شود. این روش برای پروژه‌های خطی مانند راه‌ها و کانال‌ها بسیار مناسب است.
• روش سطوح (Surfaces): در این روش، دو سطح به‌عنوان مبنا و طراحی ایجاد می‌شوند. نرم‌افزار با مقایسه این دو سطح در یک شبکه منظم، حجم اختلاف ارتفاع را در هر سلول محاسبه کرده و جمع می‌زند. این روش برای پروژه‌های سطحی مانند محوطه‌سازی و سایت‌های صنعتی دقت بالاتری دارد.

خروجی‌های گزارش

پس از محاسبات، Civil 3D قادر به تولید گزارش‌ها و جداول متنوعی است که برای مدیریت پروژه حیاتی هستند:

• گزارش حجم خاک‌برداری و خاکریزی (Earthwork Report)
• نمودار انتقال خاک (Mass Haul Diagram): این نمودار که توسط Civil 3D تولید می‌شود، نمایش گرافیکی از حجم خاک قابل انتقال در طول مسیر پروژه است. خروجی این نمودار می‌تواند در برنامه‌ریزی عملیات اجرایی و زمان‌بندی ساخت مورد استفاده قرار گیرد و در صورت نیاز با نرم‌افزارهای مدیریت پروژه و ساخت مانند Navisworks تلفیق شود.
• گزارش متره مقاطع (Pay Item Reports): شامل مقادیر دقیق اقلام اجرایی رایج در پروژه‌های راه مانند آسفالت، لایه‌های زیراساس (Base Course) و اساس (Subbase)، جدول‌های کناری (Curb)، لوله‌ها و عملیات خاکی می‌شود.

نکته کاربردی: استفاده از روش سطوح (Surface Comparison) برای پروژه‌های بزرگ و پیچیده بسیار کارآمدتر است. به عنوان مثال، در یک پروژه راه‌آهن یا سد، با داشتن مدل دقیق از زمین طبیعی و مدل نهایی طراحی، می‌توان در کمترین زمان ممکن حجم عملیات خاکی را با دقت بالایی محاسبه کرد.

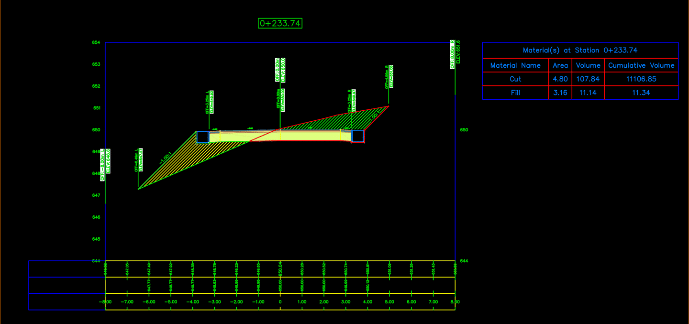

نمایش مناطق خاک‌برداری (Cut) و خاکریزی (Fill) در مقاطع عرضی یک پروژه راه با استفاده از Civil 3D

---

Civil 3D در بستر BIM و هماهنگی بین‌رشته‌ای

رویکرد BIM فراتر از یک مدل سه‌بعدی صرف است و بر ایجاد یک پایگاه داده مرکزی از اطلاعات پروژه تأکید دارد. Civil 3D به‌عنوان بخشی از مجموعه AEC (معماری، مهندسی و ساخت) Autodesk، هماهنگی بین رشته‌های مختلف را تسهیل می‌کند. اگرچه Civil 3D به طور مستقیم از پایگاه داده‌های رابطه‌ای مانند SQL استفاده نمی‌کند، اما با استفاده از معماری Object-based و سیستم وابستگی‌های پویا در بستر DWG، امکان مدیریت یکپارچه اطلاعات پروژه را فراهم می‌آورد.

مزایای BIM با Civil 3D

• ارتباط با Revit و Navisworks: داده‌های طراحی زیرساخت از Civil 3D می‌تواند به راحتی به Revit برای طراحی ساختمان‌ها یا به Navisworks برای مدیریت ساخت، برخوردیابی (Clash Detection) و شبیه‌سازی فرآیند ساخت منتقل شود.
• کاهش خطا و دوباره‌کاری: هماهنگی دقیق بین مدل‌های طراحی راه، تاسیسات، و سازه‌های ساختمانی باعث می‌شود بسیاری از برخوردها و مشکلات در مرحله طراحی شناسایی و رفع شوند و هزینه‌های ساخت به‌شدت کاهش یابد.
• مدیریت اطلاعات پروژه (Project Management): Civil 3D از ابزارهایی مانند Data Shortcuts و Autodesk Vault برای مدیریت داده‌های پروژه در تیم‌های بزرگ و چندگانه پشتیبانی می‌کند. Data Shortcuts امکان ارجاع به داده‌های مشترک را بدون کپی کردن فایل‌ها فراهم می‌آورد که این امر یکپارچگی داده‌ها را حفظ می‌کند.

نکته عملیاتی: در پروژه‌های بزرگ صنعتی که هماهنگی بین تجهیزات صنعتی و زیرساخت‌های عمرانی بسیار حیاتی است، نرم‌افزارهایی مانند AVEVA E3D ممکن است گزینه‌های تخصصی‌تری ارائه دهند، اما Civil 3D همچنان به عنوان یک ابزار قدرتمند و عمومی در اکثر پروژه‌های زیربنایی انتخاب اول است.

---

مقایسه مختصر Civil 3D با رقبا

برای انتخاب بهترین ابزار، شناخت نقاط قوت و ضعف هر نرم‌افزار ضروری است.

---

تکنولوژی‌های روز و استانداردهای بین‌المللی مرتبط با Civil 3D

برای بهره‌برداری حداکثری از Civil 3D، آشنایی با فناوری‌های مکمل و استانداردهای بین‌المللی ضروری است.

استانداردهای طراحی

• AASHTO (American Association of State Highway and Transportation Officials): مهم‌ترین مرجع برای طراحی هندسی راه‌ها در آمریکای شمالی و بسیاری از کشورهای دیگر. Civil 3D ابزارهایی برای اعمال خودکار این استانداردها در طراحی دارد.
• استانداردهای ملی هر کشور (مانند آیین‌نامه راه‌سازی ایران): امکان تعریف و ذخیره‌سازی مجموعه قوانین طراحی (Design Criteria) متناسب با هر کشور.

فناوری‌های مکمل

• LiDAR (Light Detection and Ranging): تولید ابرنقاط با دقت بالا برای مدل‌سازی زمین و عوارض. Civil 3D قابلیت واردات و پردازش مستقیم داده‌های LiDAR را دارد.
• پهپادها (UAVs) و فتوگرامتری: برداشت سریع و دقیق از مناطق وسیع و تولید مدل‌های سه‌بعدی. داده‌های خروجی از نرم‌افزارهای فتوگرامتری مانند Metashape یا Pix4D به صورت ابرنقاط یا DEM به Civil 3D وارد می‌شوند.
• سیستم‌های GNSS (Global Navigation Satellite Systems): نقشه‌برداری دقیق نقاط کنترل و پیمایش‌های میدانی برای کالیبره کردن مدل‌ها.
• نرم‌افزارهای تحلیل هیدرولیکی: مانند EPANET و WaterGEMS که در کنار Civil 3D برای تحلیل شبکه‌های آبرسانی و فاضلاب استفاده می‌شوند.

---

سوالات متداول (FAQ)

۱. نرم‌افزار Civil 3D چیست و چه کاربردی دارد؟

Civil 3D نرم‌افزاری تخصصی از شرکت Autodesk برای طراحی و مستندسازی پروژه‌های مهندسی عمران است. از این نرم‌افزار برای طراحی راه، محاسبه حجم عملیات خاکی، طراحی شبکه‌های آبرسانی، مدل‌سازی زمین و بسیاری دیگر از کاربردهای مرتبط با زیرساخت استفاده می‌شود.

۲. تاریخچه Civil 3D به چه زمانی بازمی‌گردد؟

اولین نسخه از Civil 3D در سال ۲۰۰۵ توسط شرکت Autodesk منتشر شد. این نرم‌افزار بر اساس تجربیات حاصل از نرم‌افزار قبلی یعنی Autodesk Land Desktop و با رویکردی نوین مبتنی بر مدل‌سازی پارامتریک و ارتباطات پویا توسعه یافت.

۳. آیا Civil 3D با سایر نرم‌افزارهای CAD تفاوت دارد؟

بله. برخلاف نرم‌افزارهای سنتی CAD که صرفاً نقشه‌های دو بعدی یا سه‌بعدی ساکن ایجاد می‌کنند، Civil 3D یک نرم‌افزار مبتنی بر مدل‌سازی پارامتریک با معماری Object-based است. این یعنی تمامی اجزای مدل به یکدیگر متصل هستند و تغییر در یک بخش، به‌طور خودکار سایر بخش‌ها را به‌روز می‌کند.

۴. چه داده‌های نقشه‌برداری را می‌توان به Civil 3D وارد کرد؟

این نرم‌افزار از انواع داده‌های نقشه‌برداری از جمله نقاط برداشت شده با توتال استیشن، دستگاه‌های GNSS، داده‌های لیزر اسکنر (LiDAR) و ابرنقاط حاصل از پهپادها پشتیبانی می‌کند. داده‌های فتوگرامتری ابتدا باید در نرم‌افزارهای تخصصی به ابرنقاط تبدیل شوند و سپس وارد Civil 3D گردند.

۵. آیا با Civil 3D می‌توان محاسبات حجم (خاک‌برداری و خاکریزی) را انجام داد؟

بله. این یکی از اصلی‌ترین کاربردهای نرم‌افزار است. Civil 3D با مقایسه سطوح زمین طبیعی و طراحی، یا استفاده از روش مقاطع عرضی، حجم خاک‌برداری و خاکریزی را محاسبه کرده و گزارش‌های دقیقی ارائه می‌دهد.

۶. نقش Civil 3D در فرآیند BIM چیست؟

Civil 3D به عنوان بخشی از اکوسیستم Autodesk و یکی از ابزارهای اصلی BIM در پروژه‌های زیرساختی، داده‌های مدل را با سایر نرم‌افزارهای BIM مانند Revit و Navisworks به اشتراک می‌گذارد. این امر امکان هماهنگی بهتر بین رشته‌های مختلف (معماری، سازه، تاسیسات) و کاهش خطاهای طراحی را فراهم می‌آورد.

۷. استانداردهای طراحی قابل استفاده در Civil 3D کدامند؟

این نرم‌افزار از استانداردهای بین‌المللی مانند AASHTO برای طراحی راه و همچنین قابلیت تعریف استانداردهای ملی هر کشور (مانند آیین‌نامه راه‌سازی ایران) پشتیبانی می‌کند.

۸. آیا Civil 3D با داده‌های ابرنقاط (Point Clouds) کار می‌کند؟

بله. نسخه‌های جدید Civil 3D قابلیت واردات و پردازش مستقیم داده‌های ابرنقاط حاصل از لیزر اسکنرهای زمینی، هوایی و پهپادها را دارند که امکان مدل‌سازی دقیق از وضعیت موجود را فراهم می‌کند.

۹. آیا Civil 3D تحلیل هیدرولیکی شبکه‌های لوله‌کشی را انجام می‌دهد؟

خیر. Civil 3D عمدتاً برای طراحی هندسی و تعیین مسیر شبکه‌های لوله‌کشی (به ویژه شبکه‌های ثقلی) استفاده می‌شود. تحلیل‌های پیشرفته هیدرولیکی و هیدرودینامیکی نیازمند نرم‌افزارهای تخصصی مانند EPANET، WaterGEMS یا SewerGEMS است.

۱۰. تفاوت Civil 3D با OpenRoads چیست؟

Civil 3D مبتنی بر DWG و اکوسیستم Autodesk است و برای پروژه‌های عمومی عمرانی مناسب‌تر است، در حالی که OpenRoads محصول Bentley Systems با رویکرد مدل‌سازی مبتنی بر Constraint و Rule که نسبت به Civil 3D گسترده‌تر است و قابلیت‌های بهتر در پروژه‌های زیرساختی بسیار بزرگ و چندرشته‌ای، انتخاب اصلی سازمان‌های دولتی و پروژه‌های کلان است.

---

جمع‌بندی و نتیجه‌گیری

نرم‌افزار Civil 3D، از زمان معرفی در سال ۲۰۰۵، به عنوان یک استاندارد صنعتی در مهندسی عمران و نقشه‌برداری شناخته می‌شود. این نرم‌افزار با تکامل از نسل‌های قبلی خود مانند Land Desktop، توانسته است با رویکرد مدل‌سازی پارامتریک و روابط پویا بین عناصر، فرآیندهای طراحی، تحلیل و مستندسازی را متحول کند. از طراحی مسیرهای پیچیده راه و محاسبه دقیق احجام خاکی گرفته تا مدل‌سازی شبکه‌های زیرزمینی و هماهنگی در بستر BIM، Civil 3D ابزاری ضروری برای متخصصان حوزه زیرساخت به شمار می‌رود.

اگرچه این نرم‌افزار در حوزه‌هایی مانند تحلیل هیدرولیکی پیشرفته و بهینه‌سازی اقتصادی حمل‌ونقل خاک محدودیت‌هایی دارد، اما با ترکیب آن با نرم‌افزارهای تخصصی مکمل و بهره‌گیری از فناوری‌های روز مانند لیزر اسکنر، پهپادها و سیستم‌های GNSS، می‌توان به بالاترین سطح دقت و کارایی در پروژه‌ها دست یافت. به‌کارگیری این ابزارها نه‌تنها باعث افزایش دقت و کاهش خطاهای انسانی می‌شود، بلکه با بهینه‌سازی زمان و هزینه، ارزش افزوده قابل توجهی برای پروژه‌ها ایجاد می‌کند.

---
