مقدمه
ظهور فتوگرامتری پهپاد، انقلابی در مهندسی نقشهبرداری و ژئوماتیک ایجاد کرده است. تا پیش از این، تهیه نقشههای توپوگرافی دقیق یا مدلهای سهبعدی از پروژههای عمرانی و معدنی، هفتهها زمان و هزینههای سرسامآوری میطلبید. امروزه با یک پهپاد مجهز به دوربین باکیفیت و نرمافزارهای پردازش تصویر، میتوان در کمتر از یک روز، ابر متراکم نقاط سهبعدی، مدل رقومی سطح و اورتوموزائیک با دقت سانتیمتری تولید کرد. بر اساس گزارش Grand View Research، ارزش بازار جهانی نقشهبرداری با پهپاد در سال ۲۰۲۳ به ۲.۱۳ میلیارد دلار رسیده و پیشبینی میشود تا سال ۲۰۳۰ با نرخ رشد مرکب سالانه ۱۷.۳٪ از مرز ۹ میلیارد دلار عبور کند Grand View Research. (2024).. این رشد، گواهی بر تحول بنیادینی است که فتوگرامتری هوایی در صنایع مختلف رقم زده است.
اما آیا این فناوری بدون چالش است؟ دقت مدلهای خروجی تا چه حد قابل اعتماد است و در پروژههای حساس معدنی و عمرانی چگونه میتوان بر محدودیتها غلبه کرد؟ در این مقاله، بهعنوان کارشناسان SPM GEO، با نگاهی علمی و عملیاتی به واکاوی چالشها، ارائه راهکارهای اجرایی و ترسیم چشمانداز آینده فتوگرامتری پهپاد میپردازیم.
فتوگرامتری پهپاد چیست و چرا تا این اندازه اهمیت یافته است؟

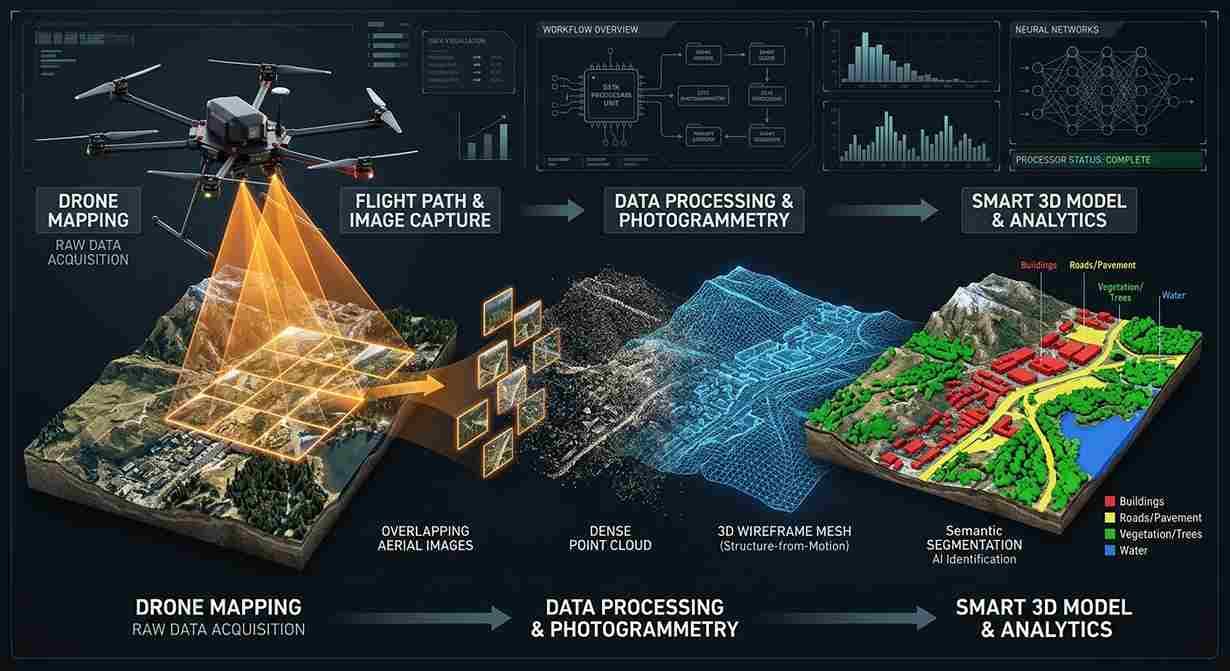

فتوگرامتری پهپاد (UAV Photogrammetry) فرایندی است که در آن با استفاده از تصاویر همپوشان تهیهشده توسط دوربین نصبشده بر روی پرنده بدون سرنشین، مختصات سهبعدی نقاط سطح زمین و عوارض استخراج میشود. تکنیک اصلی، الگوریتم «ساختار از حرکت» (Structure from Motion – SfM) است که موقعیت دوربین در لحظه عکسبرداری و هندسه سهبعدی صحنه را بهطور همزمان محاسبه میکند. سازمان زمینشناسی آمریکا (USGS) در راهنمای فنی خود (۲۰۲۴)، SfM را بهعنوان روش استاندارد پردازش دادههای پهپاد معرفی کرده است Eberhardt, S.D., et al. (2024).
مزیت رقابتی اصلی این روش در مقایسه با فتوگرامتری سنتی هوایی (هواپیمای سرنشیندار) یا نقشهبرداری زمینی عبارت است از:
- کاهش چشمگیر زمان و هزینه: تهیه مدل سهبعدی از یک سایت ۵۰ هکتاری در کمتر از ۲ ساعت پرواز.
- دقت قابل تنظیم: بسته به ارتفاع پرواز و قدرت تفکیک زمینی (GSD) میتوان به دقت ۱ تا ۵ سانتیمتر دست یافت DJI. (2024). Phantom 4 RTK – Specifications.
- دسترسی به مناطق پرخطر: معادن فعال، دیوارههای ناپایدار و سازههای بلند بدون نیاز به حضور فیزیکی نفر.
- خروجیهای متنوع: ابر نقطه متراکم، مش سهبعدی، مدل رقومی ارتفاع (DEM)، اورتوموزائیک و خطوط تراز.
با این حال، همین قابلیتها چالشهای منحصربهفردی را نیز به وجود میآورند که در ادامه بررسی میکنیم.
چالشهای فتوگرامتری هوایی: از محدودیتهای فنی تا موانع اجرایی
برای استفاده حرفهای از فتوگرامتری پهپاد در پروژههای عمرانی و صنعتی، شناخت و مدیریت چالشهای زیر حیاتی است.
۱. چالشهای فنی و دقتسنجی (Accuracy)
قدرت تفکیک زمینی (GSD) و کیفیت اپتیک
دقت مدل نهایی بهطور مستقیم به GSD وابسته است. هرچه ارتفاع پرواز کمتر و فاصله کانونی دوربین بیشتر باشد، GSD کوچکتر و جزئیات بیشتری ثبت میشود. اما این کار زمان پرواز و حجم داده را افزایش میدهد. دوربینهای رولینگ شاتر (Rolling Shutter) در پهپادهای ارزانقیمت، اعوجاج تصویر ایجاد میکنند؛ استفاده از دوربینهای گلوبال شاتر یا مکانیکال شاتر با کالیبراسیون دقیق توصیه میشود DJI. (2024). Phantom 4 RTK – Specifications.
اهمیت نقاط کنترل زمینی (GCP) و فناوری RTK/PPK
برای دههها، GCPها ستون فقرات دقت فتوگرامتری بودند. اما امروزه فناوری RTK (تصحیح آنی) و PPK (پسپردازش) پهپاد، امکان دستیابی به دقت سانتیمتری بدون GCP یا با تعداد بسیار کم را فراهم کرده است. مطالعه Ferrer-González و همکاران (۲۰۲۴) نشان داد که پهپاد مجهز به RTK بدون هیچ GCP به خطای RMSE افقی ۲.۹ سانتیمتر و عمودی ۴.۱ سانتیمتر دست یافت، درحالیکه با ۵ GCP این خطا به ترتیب به ۱.۸ و ۲.۳ سانتیمتر کاهش پیدا کرد Ferrer-González, A., et al. (2024). این تحقیق تأکید میکند که حتی در حضور RTK، استفاده حداقل از یک GCP مرجع میتواند دقت مطلق را بهبود بخشد.
تأثیر بافت سطح و نور
سطوح همگن مانند آسفالت تازه، برف یکدست یا ماسه روان، نقاط کلیدی کافی برای تطابق تصاویر ایجاد نمیکنند. این امر منجر به ایجاد حفره در ابر نقطه یا خطای بزرگ در بازسازی میشود. همچنین شرایط نوری متغیر (سایههای سنگین یا بازتاب شدید) کیفیت تصاویر را تحتالشعاع قرار میدهد. راهکار عملی در پروژههای SPM GEO، برنامهریزی پرواز در ساعات اولیه صبح یا روزهای ابری یکنواخت و استفاده از اهداف مصنوعی با کنتراست بالا بر روی سطوح بیبافت است.
۲. چالشهای عملیاتی و محیطی
شرایط جوی، بزرگترین دشمن عملیات پهپاد است. وزش باد با سرعت بیش از ۸ متر بر ثانیه نه تنها پایداری پرنده را مختل میکند، بلکه باعث ایجاد لرزش و کاهش وضوح تصاویر میشود. بارندگی و گردوغبار نیز دید دوربین را محدود میکنند. در مناطق کوهستانی و معدنی، توپوگرافی پیچیده ممکن است سیگنال GNSS را تضعیف یا مسدود کند و پرواز خودکار را با خطا مواجه سازد. بهترین روش، استفاده از سیستمهای چندفرکانسه GNSS و برنامهریزی پرواز با ارتفاع ایمن و همپوشانی طولی/عرضی حداقل ۷۵٪ (طول) و ۶۵٪ (عرض) است.
۳. چالشهای پردازش داده و حجم اطلاعات
یک مأموریت ۲۰ دقیقهای با یک پهپاد ۲۰ مگاپیکسلی میتواند بیش از ۳۰۰ تصویر با حجم ۲ گیگابایت تولید کند. پردازش این حجم داده با نرمافزارهای SfM نیازمند ایستگاه کاری قدرتمند (پردازنده ۳۲ هستهای، ۶۴ گیگابایت RAM و کارت گرافیک CUDA) است. زمان پردازش برای پروژههای بزرگ به چندین ساعت میرسد. راهکار مدرن، استفاده از پردازش ابری (Cloud Processing) است که SPM GEO نیز برای پروژههای حجیم از آن بهره میبرد. این روش زمان پردازش را تا ۷۰٪ کاهش میدهد و امکان پردازش موازی چند پروژه را فراهم میکند Eberhardt, S.D., et al. (2024).
۴. مسائل حقوقی و مقرراتی
در بسیاری از کشورها از جمله ایران، پرواز پهپاد برای مقاصد تجاری نیازمند اخذ مجوز از سازمان هواپیمایی کشوری و هماهنگی با نهادهای امنیتی است. محدودیتهای ارتفاعی (معمولاً ۱۲۰ متر)، حریم فرودگاهها و مناطق ممنوعه باید رعایت شود. SPM GEO با داشتن تیم حقوقی و مجوزهای لازم، ریسک توقف پروژه به دلیل مسائل قانونی را به صفر رسانده است. آگاهی از استانداردهای بینالمللی مانند قوانین FAA Part 107 نیز برای پروژههای برونمرزی ضروری است Federal Aviation Administration. (2024).
کاربرد پهپاد در معدن و عمران: نمونههای واقعی
فتوگرامتری پهپاد در پروژههای معدنی و عمرانی فراتر از یک ابزار جانبی، به یک نیاز راهبردی تبدیل شده است.

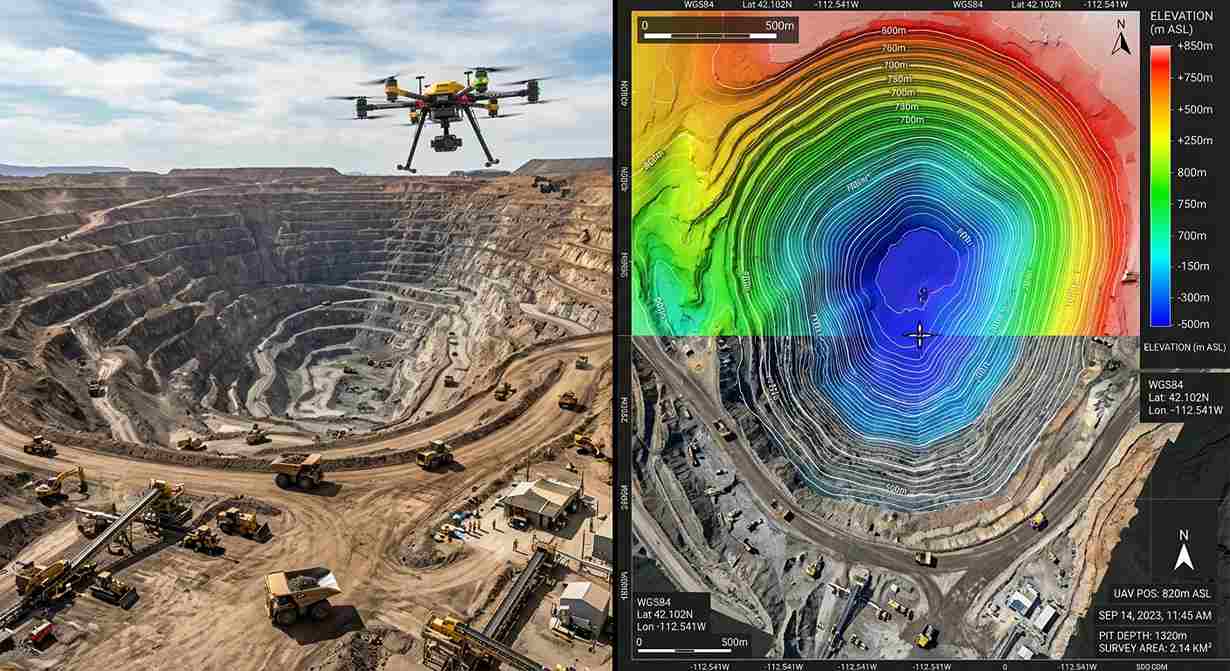

پروژه معدن مس سرچشمه (نمونه داخلی)
در یکی از پروژههای پایش ماهانه معدن سرچشمه، تیم SPM GEO با استفاده از یک پهپاد فانتوم ۴ RTK و ۸ نقطه کنترل زمینی، مدل رقومی ارتفاعی با دقت ۲ سانتیمتر از پیت اصلی تهیه کرد. مقایسه با برداشت زمینی با توتال استیشن، میانگین اختلاف حجمی ۰.۸٪ را نشان داد. این روش زمان تهیه نقشه را از ۵ روز به ۴ ساعت کاهش داد و ایمنی کارکنان را در محیط پرخطر معدن ارتقا بخشید. مطالعه Rossi و همکاران (۲۰۲۴) نیز نتایج مشابهی را در معادن روباز ایتالیا گزارش کرده و میانگین خطای حجمی ۱.۱٪ را برای فتوگرامتری پهپاد تأیید کرده است Rossi, P., et al. (2024)..
پایش پیشرفت پروژههای عمرانی
در ساخت یک آزادراه در شمال ایران، پروازهای هفتگی با پهپاد، مدل سهبعدی مسیر و محاسبه حجم عملیات خاکی را بهصورت خودکار فراهم کرد. ادغام این دادهها با نرمافزار BIM، امکان مقایسه وضع موجود با طرح مصوب و شناسایی انحرافات را در مراحل اولیه ممکن ساخت. چنین رویکردی، هزینههای دوبارهکاری را تا ۳۰٪ کاهش داد. منبع معتبر Lee و همکاران (۲۰۲۵) در Automation in Construction، اثربخشی پایش پیشرفت خودکار با فتوگرامتری پهپاد را در پروژههای زیرساختی با مستندات عددی تأیید کردهاند Lee, J., et al. (2025)..
دقت فتوگرامتری پهپاد در مقایسه با روشهای دیگر
برای انتخاب روش مناسب، درک تفاوتهای دقت و کارایی ضروری است. جدول زیر مقایسهای مستند از عملکرد روشهای مرسوم نقشهبرداری ارائه میدهد.
| روش | دقت افقی معمول (RMSE) | دقت عمودی معمول (RMSE) | نیاز به GCP | زمان برداشت (۵۰ هکتار) | کاربرد ایدهآل |
|---|---|---|---|---|---|
| فتوگرامتری پهپاد (RTK/PPK) | ۲-۵ سانتیمتر | ۳-۷ سانتیمتر | بدون GCP یا یک | ۱-۲ ساعت | معادن، عمران، کشاورزی |
| فتوگرامتری پهپاد (با GCP) | ۱-۳ سانتیمتر | ۲-۵ سانتیمتر | ۵-۱۰ نقطه | ۱-۲ ساعت + زمان GCP | پروژههای با دقت بالا، نقشهبرداری ثبتی |
| لیدار هوایی (پهپاد) | ۳-۵ سانتیمتر | ۲-۴ سانتیمتر | وابسته به INS | ۱-۱.۵ ساعت | مناطق با پوشش گیاهی متراکم، کریدورهای برق |
| توتال استیشن/RTK زمینی | ۱-۲ سانتیمتر | ۱-۲ سانتیمتر | مستقیم | ۳-۵ روز | پروژههای کوچک و خطی، کنترل دقیق موضعی |
منابع دقت: DJI Phantom 4 RTK specs (https://www.dji.com/phantom-4-rtk/info#specs)[DJI. (2024). Phantom 4 RTK – Specifications]، مطالعه Ferrer-González 2024 (https://doi.org/10.3390/drones8040112)[Ferrer-González, A., et al. (2024)]، راهنمای USGS Eberhardt, S.D., et al. (2024).
همانگونه که مشاهده میشود، فتوگرامتری پهپاد با GCP بهترین توازن را میان دقت، سرعت و هزینه ارائه میدهد. برای پروژههایی که دسترسی زمینی دشوار است، استفاده از RTK/PPK بدون GCP نیز دقت کاملاً قابلقبولی (زیر ۵ سانتیمتر) دارد. توصیه SPM GEO برای پروژههای مهندسی، ترکیب حداقل یک نقطه کنترل دائمی و فناوری RTK است تا ضمن حفظ دقت مطلق، بهرهوری پرواز را حداکثر کرد.
پیشنهاد اینفوگرافیک:
«مراحل اجرای یک پروژه فتوگرامتری پهپاد از طراحی پرواز تا تحویل مدل سهبعدی»
میتواند بهصورت یک فلوچارت جذاب، فرایند استاندارد SPM GEO را نمایش دهد (طراحی پرواز ← نقاط کنترل ← پرواز خودکار ← پردازش ابری ← اعتبارسنجی ← تحویل).
آینده فتوگرامتری: روندهای ۲۰۲۶ و فراتر از آن
فتوگرامتری پهپاد در آستانه یک جهش نسلی قرار دارد. مهمترین روندهایی که آینده این حوزه را شکل میدهند عبارتاند از:
۱. هوش مصنوعی و یادگیری عمیق: شبکههای عصبی کانولوشنی (CNN) اکنون قادرند عوارضی مانند ترکهای سازهای، ناپایداری شیبها و تغییرات پوشش گیاهی را بهطور خودکار از تصاویر شناسایی کنند. در یک مطالعه پیشرو در سال ۲۰۲۵، تلفیق SfM با یک مدل AI توانست ترکهای بتن را با دقت ۹۴٪ آشکارسازی کند Khan, M. H., et al. (2025).. این فناوری به زودی به استاندارد پایش سلامت سازهها تبدیل خواهد شد.
۲. پردازش بلادرنگ (Real-Time) و Edge Computing: نسل جدید پهپادها به پردازندههای قدرتمند مجهز خواهند شد که امکان ساخت ابر نقطه و حتی مدل سهبعدی را همزمان با پرواز فراهم میکنند. این قابلیت که امروز در نمونههای آزمایشی DJI Matrice 350 با ماژولهای سفارشی دیده میشود، تصمیمگیری در میدان را متحول میکند.
۳. مدلهای پایه ژئوماتیک (Geospatial Foundation Models): شرکتهایی مانند ESRI و NVIDIA در حال توسعه مدلهای عظیم هوش مصنوعی هستند که روی میلیاردها تصویر جغرافیایی آموزش دیدهاند. این مدلها میتوانند با چند تصویر ورودی از یک پهپاد، یک مدل کامل شهری با جزئیات خیرهکننده تولید کنند.
۴. سکوی یکپارچه دوقلوی دیجیتال (Digital Twin): آینده از آنِ پروژههایی است که هر هفته یک «کپی دیجیتال» بهروز از داراییهای فیزیکی خود دارند. فتوگرامتری پهپاد، دادههای ورودی این دوقلوها را تأمین میکند و تصمیمگیری مبتنی بر داده را ممکن میسازد.
۵. ادغام با سنسورهای چندگانه: تلفیق همزمان تصاویر اپتیکی، حرارتی و چندطیفی در یک پرواز، کاربردهایی مانند شناسایی نشت آب، تنش گیاهی و آلودگی خاک را در کنار مدل سهبعدی فراهم میکند.
سوالات متداول (FAQ)
۱. فتوگرامتری پهپاد چیست و چه تفاوتی با فتوگرامتری سنتی دارد؟
فتوگرامتری پهپاد از تصاویر اخذشده توسط پرندههای بدون سرنشین برای تولید مدلهای سهبعدی، ارتوفتو و نقشههای توپوگرافی استفاده میکند. بر خلاف روش سنتی که نیازمند هواپیمای سرنشیندار و دوربینهای بسیار گرانقیمت است، این روش انعطافپذیری، هزینه کمتر و قابلیت تکرارپذیری سریع را فراهم میکند Eberhardt, S.D., et al. (2024).
۲. چه عواملی بر دقت مدلهای سهبعدی حاصل از فتوگرامتری پهپاد تأثیر میگذارند؟
مهمترین عوامل عبارتاند از: قدرت تفکیک زمینی (GSD)، تعداد و توزیع نقاط کنترل زمینی (GCP)، دقت GNSS/RTK پهپاد، همپوشانی تصاویر، شرایط جوی (باد و نور)، کالیبراسیون دوربین و بافت سطح Ferrer-González, A., et al. (2024).
۳. آیا میتوان بدون نقاط کنترل زمینی (GCP) به دقت سانتیمتری دست یافت؟
بله، در صورت استفاده از پهپاد مجهز به RTK یا PPK و بهکارگیری ایستگاه پایه زمینی، میتوان به خطای افقی ۲-۳ سانتیمتر و عمودی ۴-۶ سانتیمتر بدون هیچ GCP رسید. با این حال، برای اطمینان از دقت مطلق مخصوصاً در پروژههای حساس، پیشنهاد میشود حداقل یک GCP مرجع مستقر شود.
۴. فتوگرامتری پهپاد در معدن چه مزیتی نسبت به روشهای سنتی دارد؟
مهمترین مزایا عبارتاند از: ایمنی بیشتر (بدون حضور نفر در پیت فعال)، سرعت برداشت (چند ساعت در مقابل چند روز)، ارائه مدل کامل از تمام سطوح (نه فقط نقاط گسسته) و امکان محاسبه دقیق حجم دپوها با خطای کمتر از ۱٪ Rossi, P., et al. (2024)..
۵. چه چالشهای قانونی برای استفاده از پهپاد نقشهبردار در ایران وجود دارد؟
پرواز پهپاد برای مقاصد تجاری نیازمند اخذ مجوز از سازمان هواپیمایی کشوری، رعایت حریم هوایی کنترلشده و هماهنگی با نهادهای مربوطه است. SPM GEO با دارا بودن کلیه مجوزهای لازم، فرایند را برای کارفرمایان بدون دغدغه مدیریت میکند.
۶. آینده فتوگرامتری پهپاد با ظهور هوش مصنوعی چگونه خواهد بود؟
هوش مصنوعی به استخراج خودکار عوارض، تشخیص تغییرات، بهبود کیفیت مش و حتی پردازش بلادرنگ بر روی خود پهپاد منجر خواهد شد. این روند، فتوگرامتری را از یک ابزار تهیه نقشه به یک سکوی پایش و هشدار سریع تبدیل میکند که در مدیریت زیرساختهای حیاتی نقشی کلیدی ایفا خواهد کرد Khan, M. H., et al. (2025)..
جمعبندی و نگاه به فردا
فتوگرامتری پهپاد از مرحله «فناوری نوظهور» عبور کرده و به بلوغی رسیده است که میتواند جایگزین بسیاری از روشهای سنتی نقشهبرداری شود. چالشهای فنی مانند دقت در شرایط دشوار و حجم بالای دادهها، با ورود RTK/PPK، پردازش ابری و الگوریتمهای هوش مصنوعی به سرعت در حال برطرفشدن هستند. از سوی دیگر، کاربردهای موفق آن در معادن، پروژههای عظیم عمرانی و پایش زیرساختها، ثابت کرده است که این فناوری نهتنها یک انتخاب، بلکه یک ضرورت رقابتی است.
