نگاهی کوتاه به تاریخچه

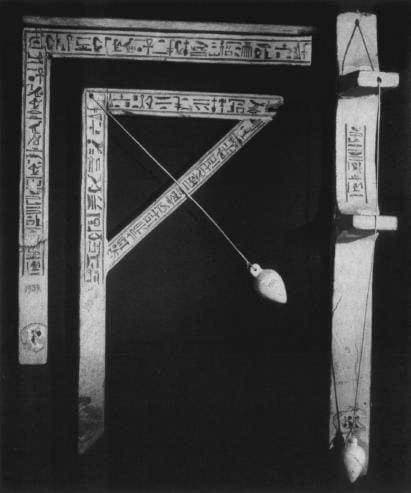

داستان نقشه‌برداری به قدمت تمدن بشری است. در مصر باستان، پس از طغیان سالانهٔ رود نیل، مرزهای زمین‌های کشاورزی از بین می‌رفت و مصریان با استفاده از طناب‌های گره‌دار و محاسبات هندسی ابتدایی، مجدداً حدود املاک را تعیین می‌کردند. در ایران باستان و یونان، مهندسان برای ساخت بناهای عظیم همچون معابد و قنات‌ها، از ابزارهایی نظیر پرگار، ریسمان‌های تراز و شاغول بهره می‌بردند. با گذشت قرن‌ها، این علم تحولی عظیم یافت. در قرن هجدهم، دوربین‌های نوری (تئودولیت) وارد عرصه شدند و انقلابی در اندازه‌گیری زوایا ایجاد کردند. در اواخر قرن بیستم، ورود لیزر و رایانه، دستگاه‌هایی چون توتال استیشن را خلق کرد که سرعت، سهولت و اتوماسیون اندازه‌گیری را به شکل چشم‌گیری افزایش داد. امروزه سیستم‌های ماهواره‌ای (GNSS) نیز به کمک آمده‌اند، اما روش‌های زمینی همچنان به دلیل دقت بالا و قابلیت اطمینان، یکی از ارکان اصلی بسیاری از پروژه‌های ساختمانی، ثبتی و صنعتی محسوب می‌شوند.

لند سروینگ (Land Surveying) دقیقاً چیست؟

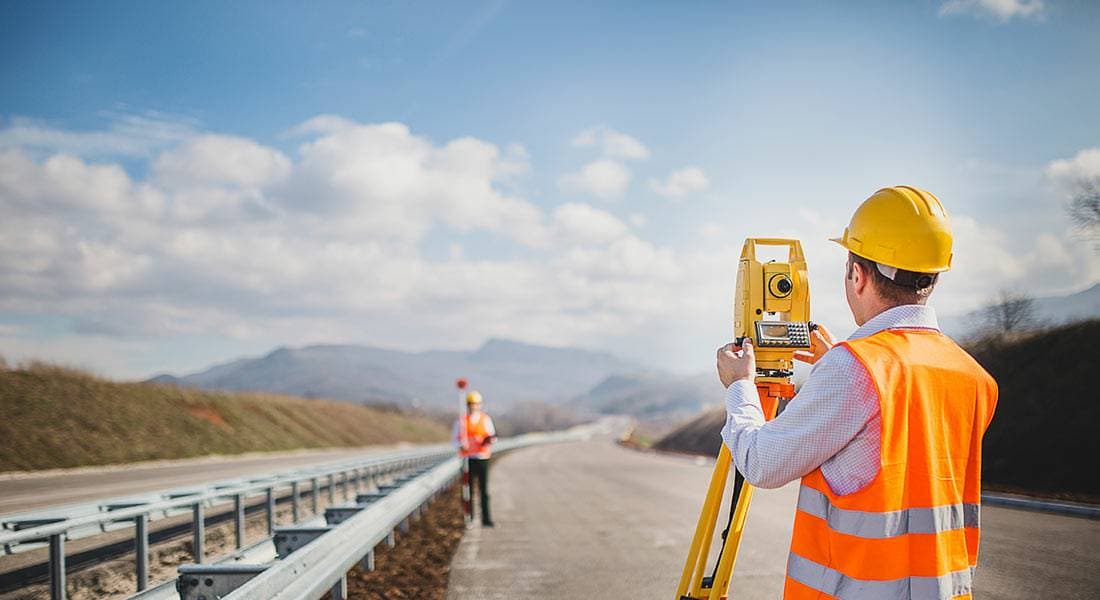

لند سروینگ یا نقشه‌برداری زمینی در مفهوم رایج و اجرایی خود، شاخه‌ای از علم نقشه‌برداری است که به تعیین موقعیت فیزیکی نقاط روی سطح زمین می‌پردازد. این علم در پروژه‌های کوچک و محلی معمولاً با فرض مسطح بودن زمین (Plane Surveying) انجام می‌شود، اما در پروژه‌های بزرگ و طویل (مانند راه‌سازی، سدسازی و خطوط انتقال) اثر انحنای کره زمین در محاسبات لحاظ شده و از روش‌های ژئودزی (Geodetic Surveying) استفاده می‌گردد. سه رکن اساسی این علم عبارتند از: - اندازه‌گیری فاصله‌ها (Distances) - اندازه‌گیری زاویه‌ها (Angles) - اندازه‌گیری اختلاف ارتفاع (Elevations) نقشه‌بردار زمینی با ترکیب این سه پارامتر، مختصات سه‌بعدی (X، Y و Z) هر نقطه را مشخص کرده و آن را به صورت یک نقشهٔ مقیاس‌دار (پلان) یا یک مدل دیجیتال ارائه می‌دهد.

ابزارها و تجهیزات کلیدی در نقشه‌برداری زمینی

برای اجرای روش‌های حرفه‌ای و دستیابی به دقت‌های مورد نیاز، نقشه‌بردار زمینی به مجموعه‌ای از تجهیزات شامل ابزارهای ساده مکانیکی تا پیشرفته‌ترین دوربین‌های لیزری و ماهواره‌ای مجهز است.

الف) ابزارهای سنتی و مکانیکی

اگرچه امروزه دستگاه‌های دیجیتال فراگیر شده‌اند، اما ابزارهای سنتی همچنان برای کارهای مقدماتی و کنترل سریع کاربرد دارند: - متر فلزی (فولادی) و متر نواری: برای اندازه‌گیری فواصل مستقیم و کوتاه (تا ۵۰ متر) با دقت میلی‌متری. - ریسمان نشانه‌گذاری و شاغول (مجرا): برای مشخص کردن خطوط راست (امتداد) و تعیین دقیق نقطهٔ قائم (عمود) نسبت به سطح زمین. - پرگار (قطب‌نما یا قطب‌یاب): برای تعیین جهت‌های مکانی (شمال مغناطیسی) در مناطق فاقد دسترسی به ماهواره. - میرها و پایه‌های علامت‌گذاری: شامل میخ‌ها، گل میخ‌ها و شاخص‌های رنگی که برای تثبیت نقاط مبنا بر روی زمین استفاده می‌شوند.

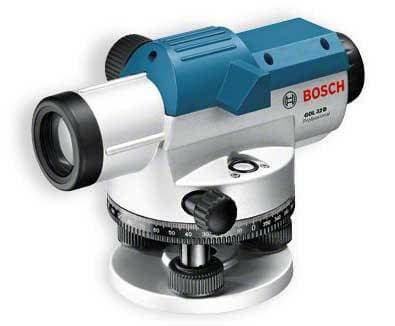

ب) ترازیاب (Level)

تراز نیوو (Dumpy Level / Automatic Level) رایج‌ترین وسیله برای ترازسازی است. این دوربین دارای تلسکوپی است که با کمک یک تراز حبابی و لنزهای نوری، یک خط دید کاملاً افقی ایجاد می‌کند. نقشه‌بردار با نگاه از درون این دوربین و خواندن عدد روی شاخص تراز (متر عصایی)، اختلاف ارتفاع نقاط مختلف را محاسبه می‌کند. تراز دیجیتال (Digital Level) نسخهٔ مدرن تراز نیوو است که به جای چشم انسان، با اسکن بارکدهای مخصوص روی شاخص، ارتفاع را به صورت اتوماتیک و با دقت بسیار بالا در حافظه ثبت می‌کند و خطاهای قرائت اپراتور را به حداقل می‌رساند.

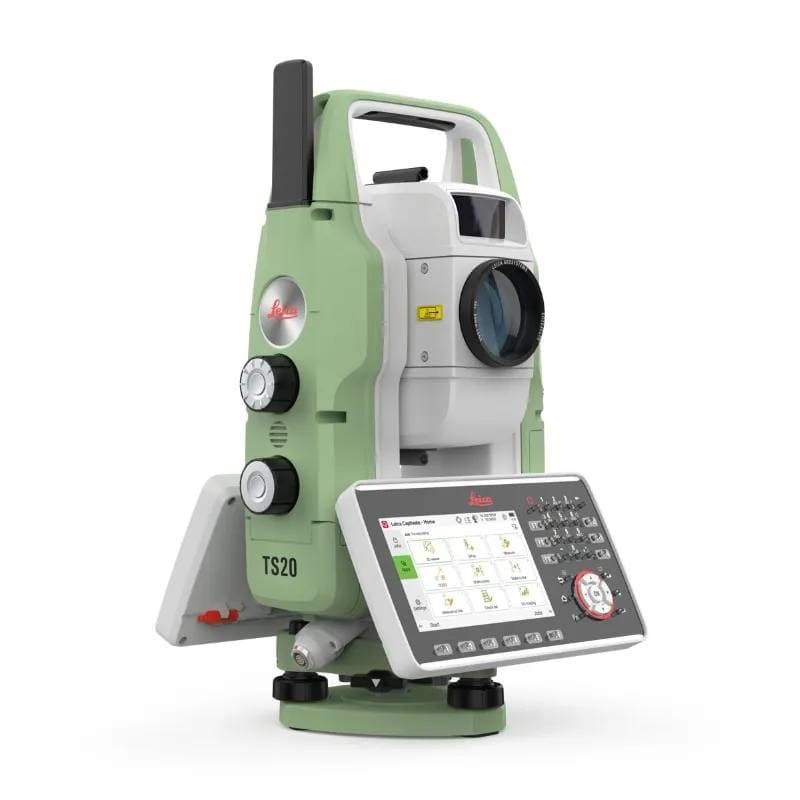

ج) توتال استیشن (Total Station)

توتال استیشن یکی از مهم‌ترین و رایج‌ترین ابزارهای نقشه‌برداری زمینی است. این دستگاه یکپارچه، ترکیبی از سه فناوری است: ۱. فاصله‌یاب لیزری (EDM): با تابش لیزر به هدف، فاصله را با دقت ±(2 mm + 2 ppm) (بسته به مدل، معمولاً حدود ±(۱–۳ میلی‌متر + ۲ پی‌پی‌ام)) اندازه می‌گیرد. ۲. زاویه‌سنج الکترونیکی: هم‌زمان با فاصله، زاویهٔ افقی و عمودی را محاسبه می‌کند. ۳. رایانه و حافظه داخلی: مختصات (X, Y, Z) نقاط را به‌صورت خودکار ذخیره کرده و حتی قابلیت اتصال به تبلت و نرم‌افزارهای طراحی را دارد. نقشه‌بردار با قرار دادن این دستگاه روی یک سه‌پایه و تنظیم تراز آن، به‌تنهایی قادر است در هر ایستگاه، صدها نقطه را در کمترین زمان برداشت کند.

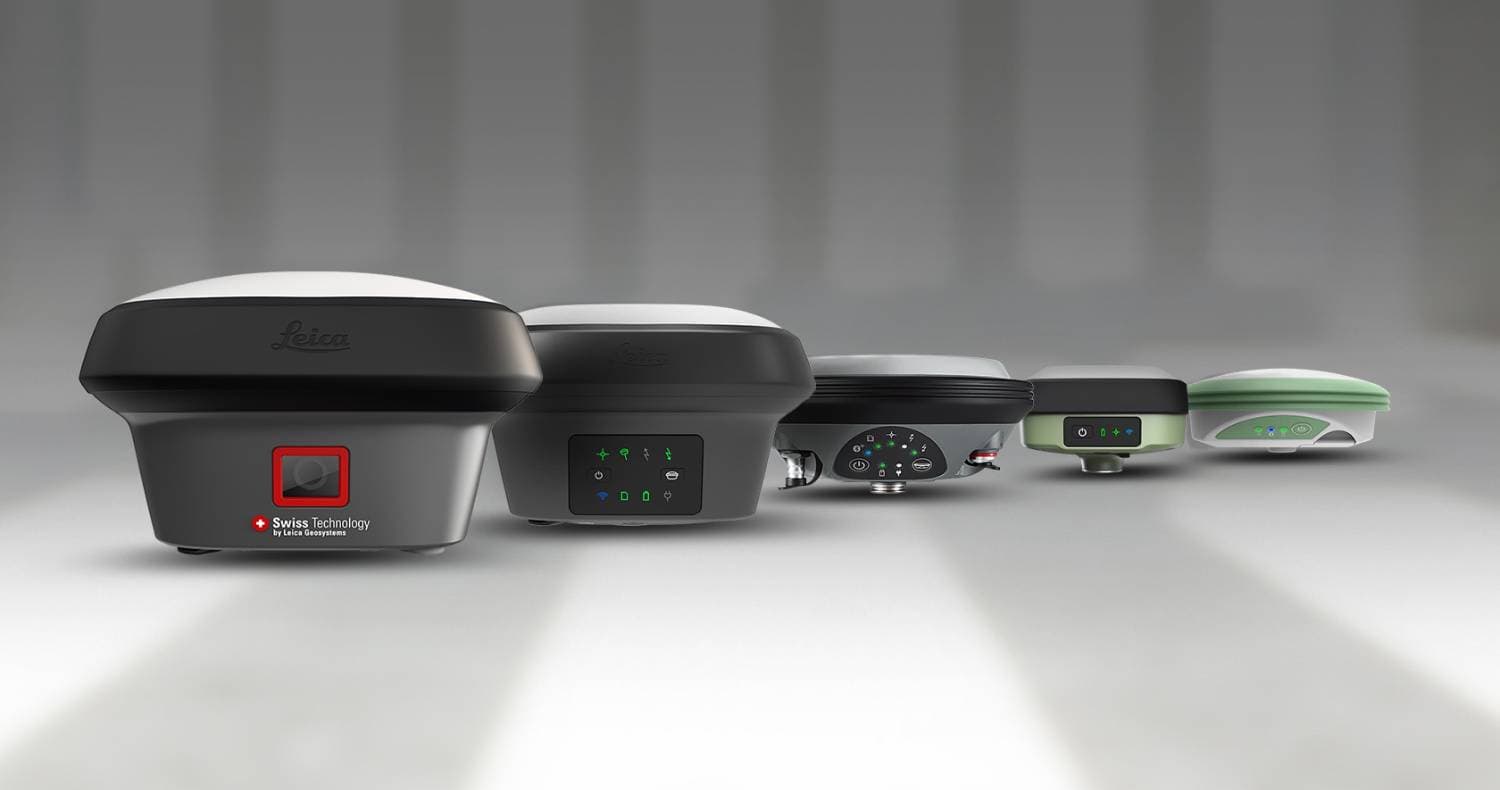

د) گیرنده‌های موقعیت‌یاب ماهواره‌ای (GNSS)

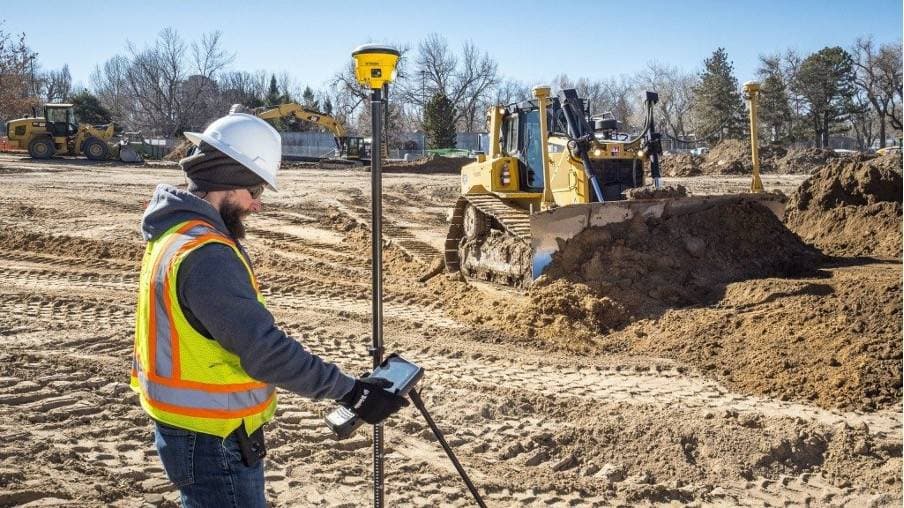

اگرچه این گیرنده‌ها سیگنال خود را از ماهواره دریافت می‌کنند، اما تمامی عملیات اندازه‌گیری توسط نقشه‌بردار بر روی زمین انجام می‌شود. روش‌های مختلف تعیین موقعیت با GNSS شامل روش ایستا (Static)، روش سریع ایستا (Fast Static)، روش RTK (Real-Time Kinematic)، روش شبکه‌ای RTK (Network RTK) و روش DGPS می‌شود. از این ابزارها بیشتر برای تعیین نقاط کنترل اصلی در زمین‌های وسیع (مانند جاده‌های طولانی یا مزارع بزرگ) استفاده می‌شود. در بسیاری از پروژه‌های ساختمانی، GNSS برای ایجاد شبکه کنترل و توتال استیشن برای برداشت جزئیات و پیاده‌سازی (Staking Out) به صورت مکمل استفاده می‌شوند. دقت این سیستم‌ها در حالت RTK به حدود افقی ≈ ۱ سانتی‌متر و عمودی ≈ ۲ سانتی‌متر می‌رسد.

ارتباط نقشه‌برداری زمینی با مختصات UTM

در بسیاری از پروژه‌های ثبتی، عمرانی و کاداستری، نتایج برداشت‌های زمینی در سیستم مختصات UTM (Universal Transverse Mercator) ارائه می‌شود. این سیستم امکان نمایش دقیق موقعیت نقاط روی نقشه و تطبیق آن‌ها با سامانه‌های اطلاعات مکانی (GIS) را فراهم می‌کند و یکی از رایج‌ترین سیستم‌های مختصات در پروژه‌های نقشه‌برداری ایران است. آشنایی با مختصات UTM و نحوه تبدیل آن به مختصات محلی، از مهارت‌های ضروری هر نقشه‌بردار حرفه‌ای محسوب می‌شود.

روش‌های اصلی نقشه‌برداری زمینی

نقشه‌برداران حرفه‌ای برای دستیابی به دقت بالا، از روش‌ها و رویه‌های مشخصی پیروی می‌کنند. مهم‌ترین این روش‌ها عبارتند از:

الف) ایجاد شبکه‌های نقاط مبنا (کنترل شبکه)

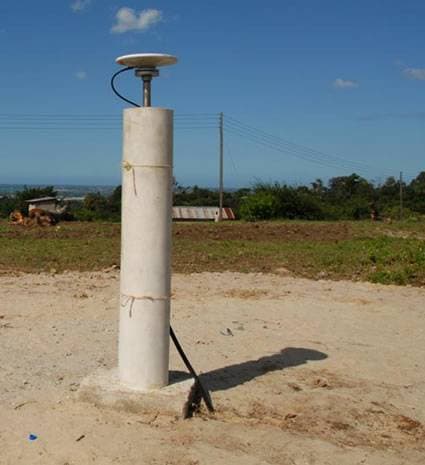

پیش از هر کاری، نقشه‌بردار نقاطی ثابت و مطمئن در اطراف منطقه پروژه ایجاد می‌کند که به آن "نقاط کنترل (Control Points)" شامل نقاط کنترل افقی و بنچ‌مارک‌های ارتفاعی (Bench Marks) گفته می‌شود. تمام اندازه‌گیری‌های بعدی به این نقاط ارجاع داده می‌شود. این کار باعث می‌شود اگر دستگاه جابه‌جا شد، همهٔ داده‌ها دوباره قابل بازیابی باشند.

ب) روش تراورس‌یابی (Traversing)

تراورس، یکی از اساسی‌ترین روش‌های نقشه‌برداری زمینی است. در این روش، نقشه‌بردار یک مسیر چندضلعی را از نقطه مبنا شروع کرده، با دوربین توتال استیشن زوایای داخلی و اضلاع را اندازه می‌گیرد و با حرکت به نقاط بعدی، کل منطقه را پوشش می‌دهد. این روش خطای اندازه‌گیری را به حداقل می‌رساند.

ج) برداشت جزئیات (Detail Surveying)

پس از ایجاد شبکه اصلی، نوبت به برداشت زمینی عوارض سطح زمین (ساختمان‌ها، درختان، جداول، چاه‌ها و تغییرات شیب) می‌رسد. در این مرحله از روش شعاعی استفاده می‌شود؛ یعنی از ایستگاه دستگاه، به صدها نقطهٔ اطراف لیزر تابانده شده و مختصات تک‌تک آنها ثبت می‌شود.

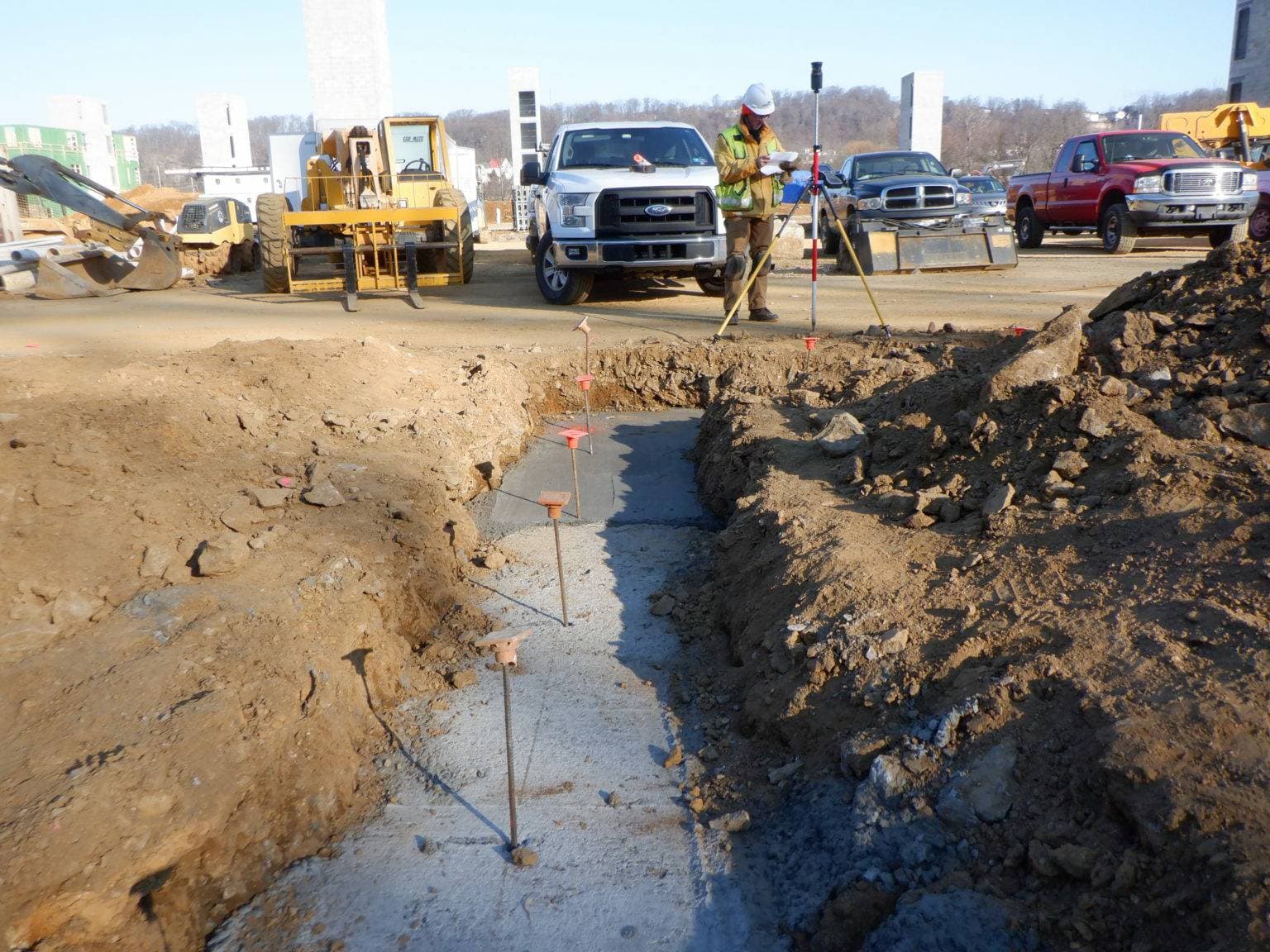

د) پیاده‌سازی نقشه (Staking Out)

برعکس مرحله قبل، اینجا ما نقشه را در دست داریم و می‌خواهیم آن را روی زمین پیاده کنیم. نقشه‌بردار با استفاده از دستگاه توتال استیشن و در برخی پروژه‌ها گیرنده‌های GNSS، گوشه‌های فونداسیون، ستون‌ها و محور جاده را دقیقاً سر جای خود روی زمین پیاده‌سازی (Staking Out) می‌کند. این روش که به پیاده‌سازی ساختمان نیز معروف است، حیاتی‌ترین مرحله برای جلوگیری از انحراف سازه محسوب می‌شود.

هـ) کنترل تراز و ارتفاع (Levelling)

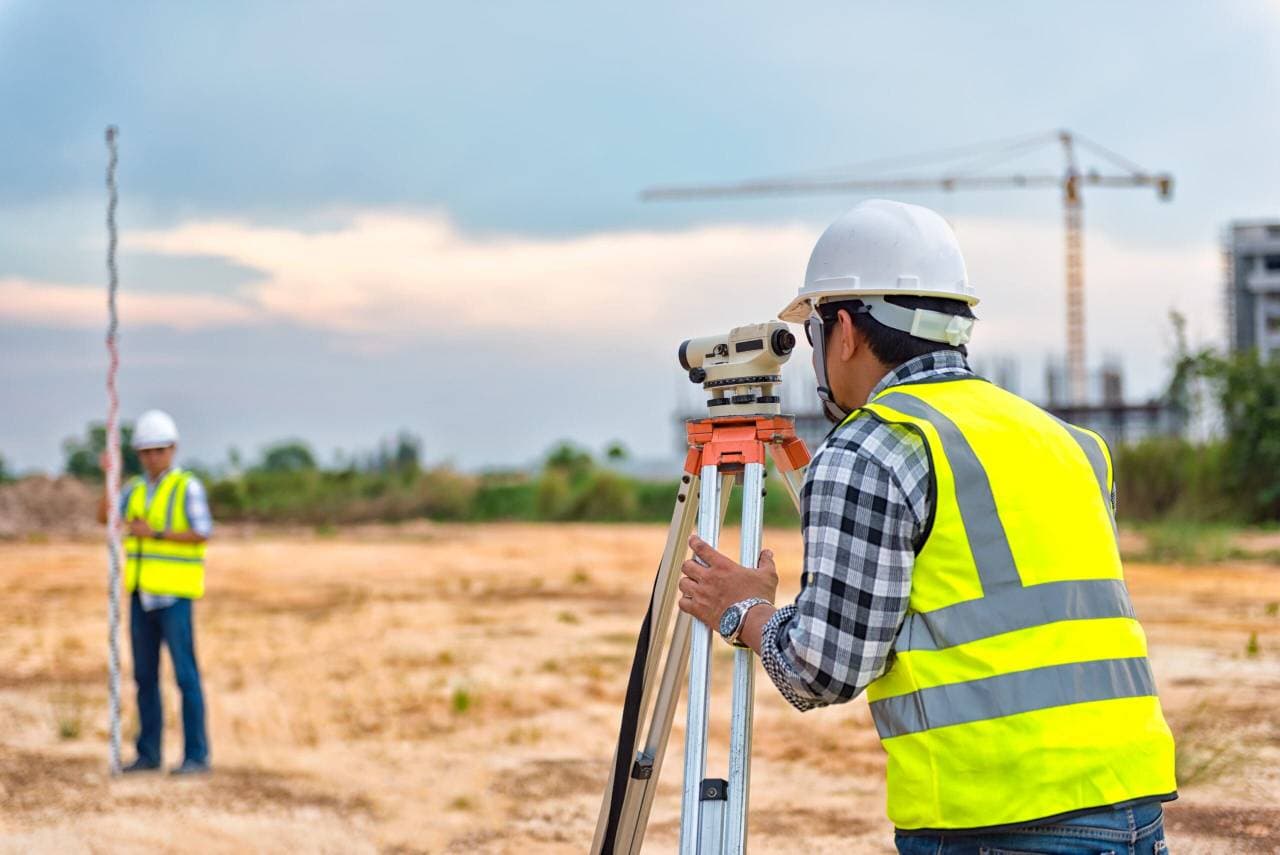

با استفاده از دستگاه ترازیاب (Level)، نقشه‌بردار ارتفاع نقاط مختلف را نسبت به یک سطح مبنا (مثلاً سطح دریا) اندازه می‌گیرد تا مطمئن شود شیب‌بندی جاده یا کف‌سازی ساختمان دقیقاً مطابق با نقشهٔ اجرایی است.

کاربردهای حیاتی نقشه‌برداری زمینی

کاربردهای لند سروینگ فراتر از یک نقشهٔ ساده است و در موفقیت یا شکست پروژه‌ها نقش کلیدی دارد:

۱. کاداستر و ثبت رسمی املاک (حدنگاری)

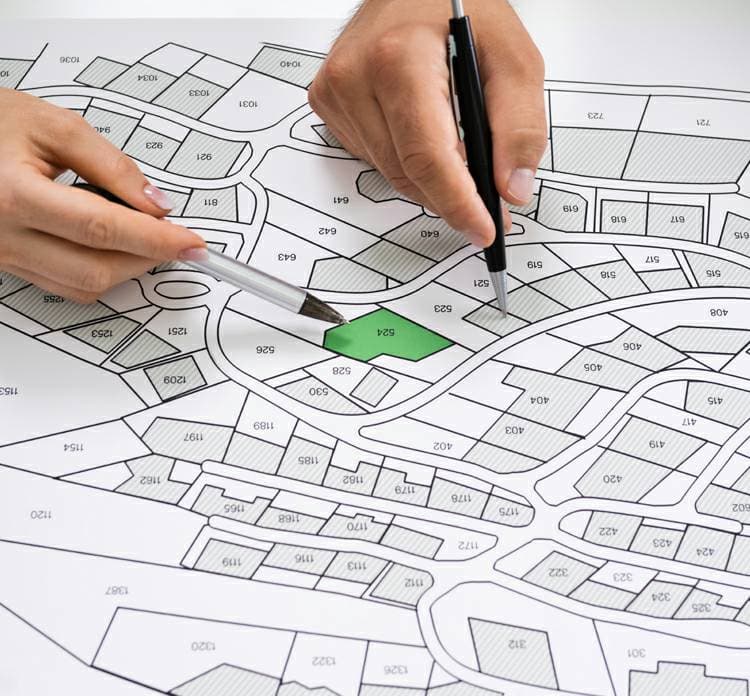

دقیق‌ترین کاربرد نقشه‌برداری زمینی، تعیین حدود ملک و نقشه‌برداری ثبتی است. نقشه‌بردار رسمی با حضور در زمین و تطبیق اسناد مالکیت با مختصات واقعی، از تداخل اراضی همسایه جلوگیری کرده و نقشهٔ رسمی محدودهٔ ثبتی را تهیه می‌کند. این کار از هزاران پروندهٔ قضایی ملکی جلوگیری می‌نماید و امنیت حقوقی سرمایه‌گذاران را تضمین می‌کند.

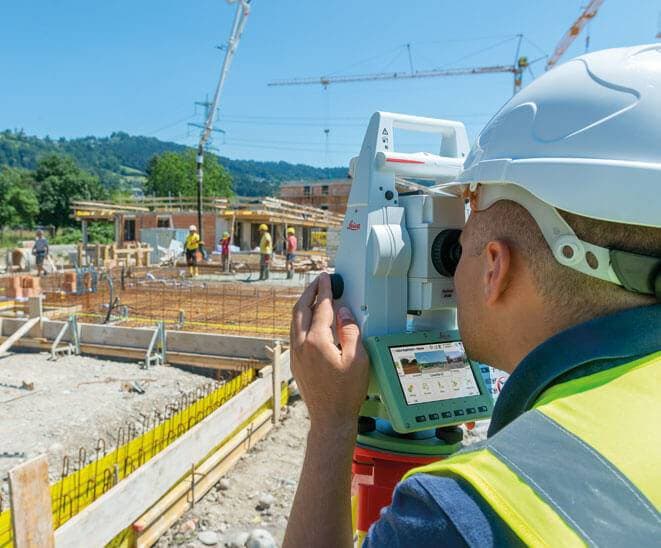

۲. نظارت دقیق بر اجرای سازه‌های عمرانی (کنترل حین ساخت)

در مراحل مختلف اجرا از جمله گودبرداری، آرماتوربندی، بتن‌ریزی و نصب اسکلت هر ساختمانی، نقشه‌بردار به‌طور مداوم نظارت (کنترل) دارد که: - دیوارها کاملاً عمود (قائم) ساخته شوند. - اختلاف ارتفاع طبقات رعایت گردد. - میزان نشست یا انحراف سازه از مقادیر مجاز فراتر نرود. همچنین پیاده‌سازی (Staking Out) دقیق محورهای سازه، نقش کلیدی در اجرای صحیح دارد.

۳. تهیه نقشه‌های توپوگرافی برای طراحی زیرساخت

پیش از طراحی هر خیابان، پل، سد یا شبکهٔ فاضلاب، نقشه‌برداران نقشهٔ توپوگرافی با خطوط کانتور (منحنی‌های میزان) تهیه می‌کنند. این نقشه به مهندسان طراح نشان می‌دهد که آب به کدام سمت جاری می‌شود، کجا شیب تند است و بهترین مسیر برای احداث راه کدام است.

۴. محاسبه حجم عملیات خاکی (خاکبرداری و خاکریزی)

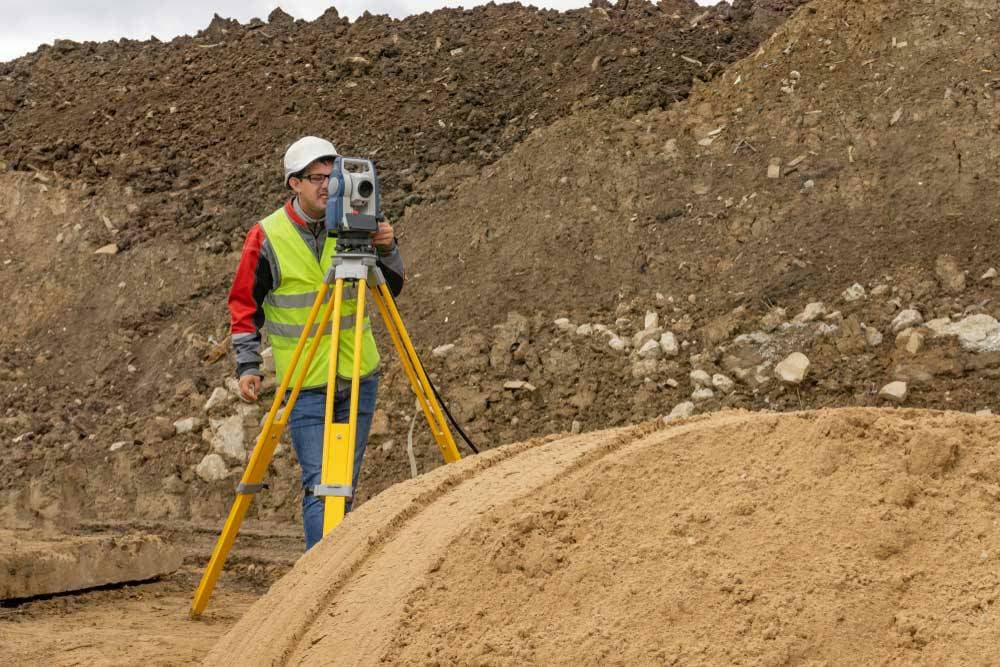

در پروژه‌های راه‌سازی و سدسازی، محاسبه حجم خاک‌برداری و خاک‌ریزی (Cut & Fill) بسیار حیاتی است. نقشه‌بردار قبل و بعد از عملیات، از منطقه برداشت می‌کند و با استفاده از روش شبکه‌بندی (Grid Method) یا مقاطع عرضی (Cross Sections)، حجم دقیق خاک جابه‌جا شده را محاسبه می‌کند. این کار مستقیماً روی بودجهٔ پروژه تأثیر می‌گذارد و از هزینه‌های اضافی جلوگیری می‌کند.

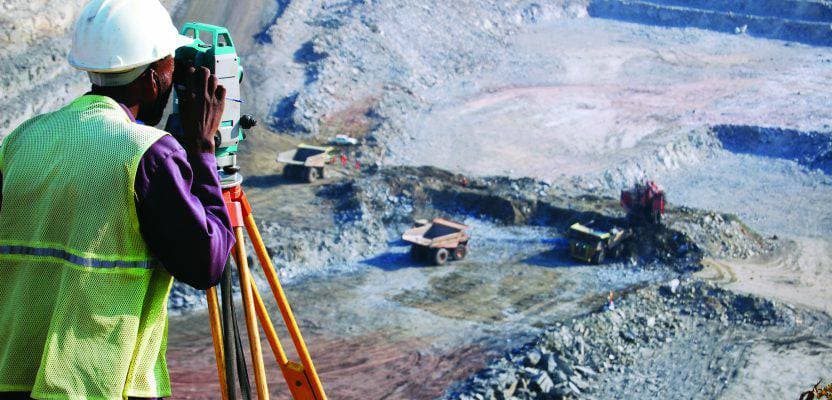

۵. صنعت معدن و استخراج مواد معدنی

در معادن روباز، نقشه‌برداران زمینی با نصب نقاط کنترل بر روی پله‌های معدن، وضعیت پایداری دیواره‌ها را پایش کرده و مسیرهای حمل بار را بهینه‌سازی می‌کنند. همچنین با محاسبهٔ حجم استخراج روزانه، مدیریت بهره‌وری را برای مالکان معدن ممکن می‌سازند.

۶. کشاورزی دقیق و زهکشی زمین‌ها

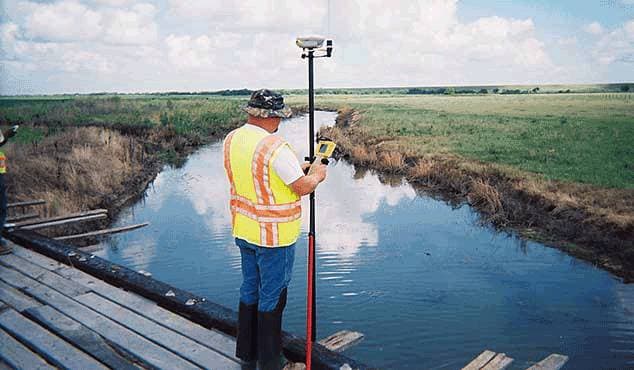

با تهیهٔ نقشهٔ ارتفاعی از مزارع، کشاورزان می‌توانند سیستم‌های آبیاری تحت فشار را طراحی کرده، مسیرهای زهکشی را برای جلوگیری از باتلاقی شدن زمین مشخص نمایند و حتی شیب‌بندی مناسب برای کاشت مکانیزه را اجرا کنند.

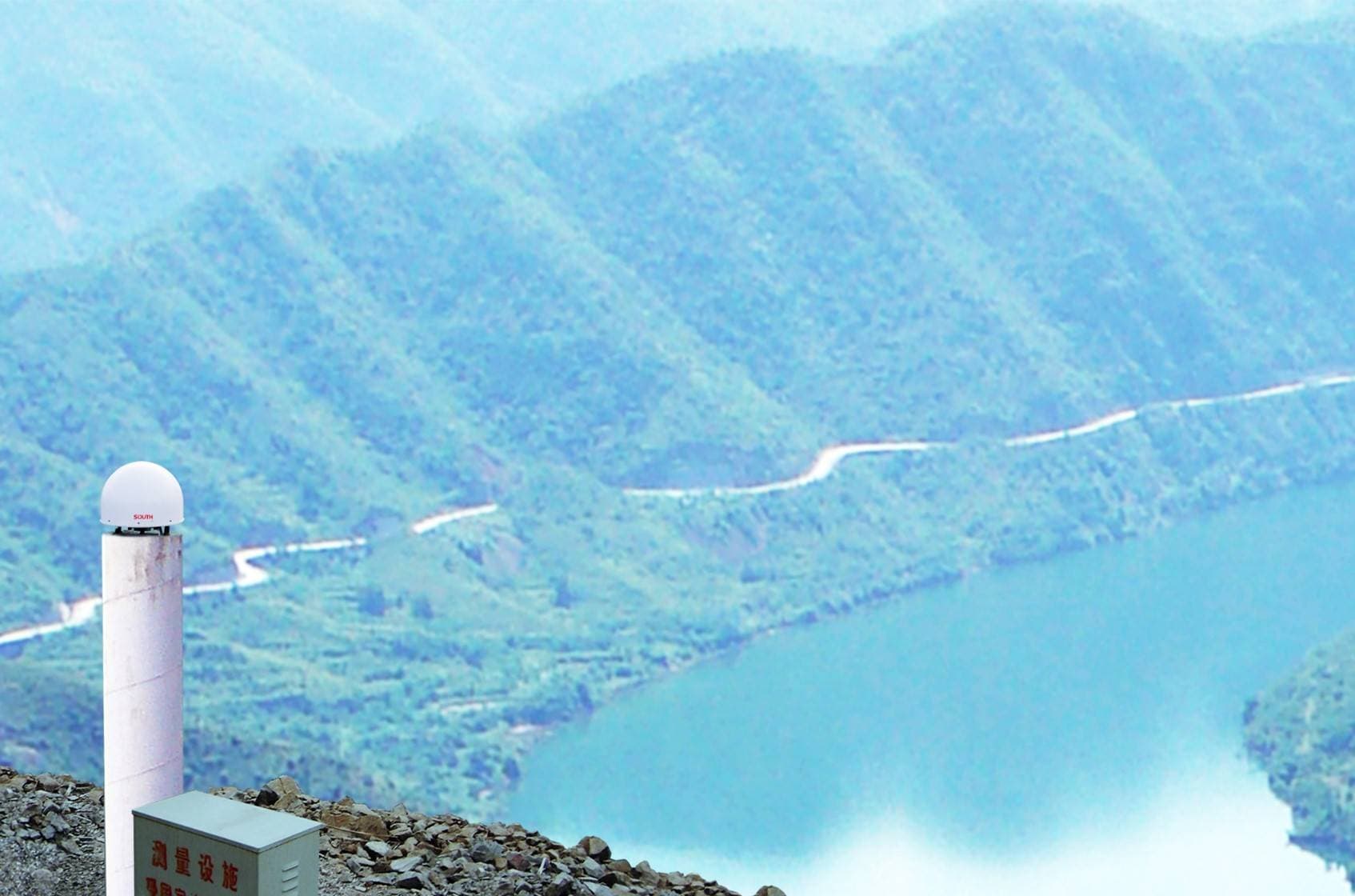

۷. پایش تغییرشکل (Monitoring) – کاربرد کلیدی و مدرن

امروزه یکی از بزرگ‌ترین و حیاتی‌ترین کاربردهای نقشه‌برداری زمینی، پایش تغییرشکل (Deformation Monitoring) است. در پروژه‌های حساس مانند: - سدها (کنترل نشست و جابجایی بدنه) - پل‌های بزرگ (پایش انحرافات و تنش‌ها) - تونل‌ها و متروها (کنترل همگرایی و جابجایی) - برج‌های بلند (پایش نوسانات و انحرافات) - معدن‌های روباز (پایش پایداری دیواره‌ها) - مناطق مستعد رانش زمین (پایش جابجایی‌های سطحی و عمقی) نقشه‌برداران با استفاده از ابزارهای دقیق و برداشت‌های دوره‌ای (Campaign)، تغییرات جزئی در موقعیت نقاط را اندازه‌گیری کرده و اطلاعات لازم را برای تصمیم‌گیری مهندسان و کاهش خطرات احتمالی فراهم می‌کنند.

جمع‌بندی

نقشه‌برداری زمینی، اگرچه شاید در نگاه اول یک کار سادهٔ میدانی به نظر برسد، اما در واقع ترکیبی پیچیده از ریاضیات، فیزیک، فناوری لیزر، ماهواره و تجربهٔ اجرایی است. از تعیین حدود ملک گرفته تا پیاده‌سازی بلندترین برج‌های دنیا و پایش تغییرشکل سدهای عظیم، همه و همه به دقتی وابسته‌اند که فقط با روش‌های زمینی و ابزارهایی چون توتال استیشن، ترازیاب و GNSS به دست می‌آید. اگر به دنبال اجرای یک پروژهٔ ساختمانی، ثبت یک ملک، پایش یک سازه یا حتی طراحی یک باغ و ویلا هستید، سرمایه‌گذاری بر روی خدمات نقشه‌برداری دقیق در همان گام اول، شما را از هزینه‌های گزاف اصلاح اشتباهات در مراحل بعدی نجات خواهد داد. به یاد داشته باشید که دقت در اندازه‌گیری، یعنی ایمنی، امنیت و صرفه‌جویی اقتصادی.

سوالات متداول (FAQ)

• نقشه‌برداری زمینی با نقشه‌برداری هوایی چه تفاوتی دارد؟ نقشه‌برداری زمینی دقت میلی‌متری دارد و برای پروژه‌های اجرایی، ثبتی و پایش تغییرشکل مناسب است (به‌ویژه برای پیاده‌سازی سازه‌ها)، در حالی که نقشه‌برداری هوایی سرعت بالا و محدودهٔ وسیع دارد اما دقت آن پایین‌تر است و بسیاری از موانع زمینی را دور می‌زند.
• مهم‌ترین ابزار در نقشه‌برداری زمینی چیست؟ توتال استیشن به دلیل ترکیب فاصله‌یاب لیزری، زاویه‌سنج و رایانه، یکی از پرکاربردترین ابزارها محسوب می‌شود. GNSS نیز برای ایجاد شبکه کنترل در مناطق وسیع بسیار کارآمد است.
• آیا نقشه‌برداری زمینی برای ثبت ملک ضروری است؟ بله. برای تعیین دقیق مرزهای قانونی املاک و جلوگیری از دعاوی ملکی، نقشه‌برداری زمینی تنها راهکار معتبر و دقیق است.
• آیا نقشه‌برداری زمینی بدون GPS امکان‌پذیر است؟ بله. بسیاری از پروژه‌ها (به‌ویژه پروژه‌های ساختمانی کوچک و متوسط) تنها با استفاده از توتال استیشن و تراز انجام می‌شوند و نیازی به GNSS ندارند.
• دقت توتال استیشن بیشتر است یا GPS؟ در برداشت جزئیات و پیاده‌سازی، معمولاً توتال استیشن دقت بالاتری دارد (تا محدودهٔ میلی‌متر). GNSS برای ایجاد شبکه کنترل و برداشت در مناطق وسیع بسیار کارآمد است و دقت آن در حالت RTK به حدود ۱ سانتی‌متر افقی و ۲ سانتی‌متر عمودی می‌رسد.
• هزینهٔ نقشه‌برداری زمینی به چه عواملی بستگی دارد؟ به وسعت منطقه، تعداد نقاط مورد برداشت، نوع کاربری (ثبتی، عمرانی، پایش یا صنعتی)، دقت مورد نیاز و تجهیزات مورد استفاده بستگی دارد.

نمونه داده‌های نقاط کنترل

در پروژه‌های دقیق، نقاط کنترل با مختصات معلوم برداشت می‌شوند. نمونه‌ای از فایل نقاط کنترل به فرمت CSV:

‎ PointName,X,Y,Z,Type
CP01,534567.32,3951234.56,1245.30,Horizontal
CP02,534890.11,3951500.78,1247.10,Vertical
CP03,535120.44,3951100.22,1243.85,3D
BM01,534450.70,3950900.33,1244.60,Benchmark
