نقشه‌برداری با فناوری GNSS

مقدمه

سامانه‌های ناوبری ماهواره‌ای جهانی (GNSS) طی دو دهه اخیر، از یک ابزار کمکی ناوبری، به یکی از ارکان اصلی صنعت نقشه‌برداری تجاری تبدیل شده‌اند. امروزه این فناوری در کنار روش‌های کلاسیک مانند توتال‌استیشن و ترازیابی، در بسیاری از پروژه‌های بزرگ‌مقیاس به روش غالب تبدیل شده است. آنچه این تحول را رقم زده، هم‌گرایی سه عامل دقت روزافزون، کاهش هزینه‌های سخت‌افزاری و توسعه شبکه‌های تصحیح زمینی و ماهواره‌ای است. در این مقاله، ابعاد فنی، کاربردهای عینی و جایگاه فعلی این فناوری در بازار جهانی نقشه‌برداری بررسی می‌شود.

فناوری‌های کلیدی در نقشه‌برداری GNSS

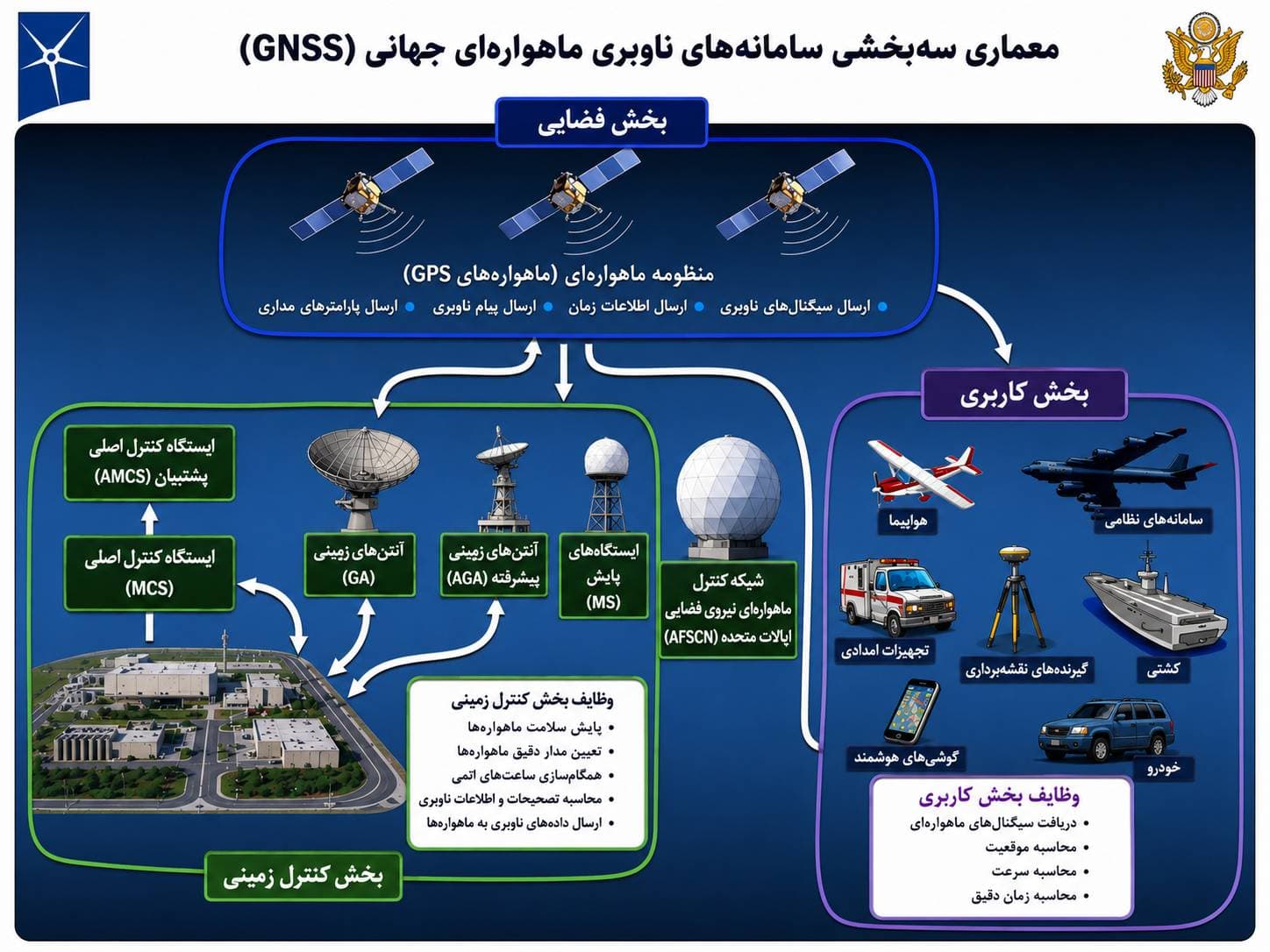

هر سامانه‌ی ناوبری ماهواره‌ای، صرف‌نظر از اینکه متعلق به کدام کشور باشد، از سه بخش (Segment) اصلی تشکیل شده است: بخش فضایی، بخش زمینی و بخش کاربری.

بخش فضایی (Space Segment)

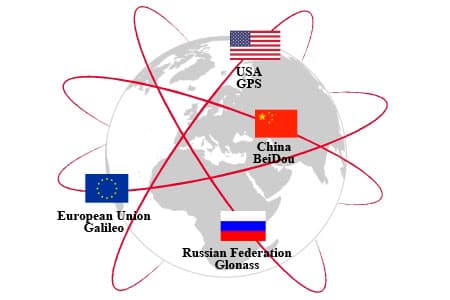

هسته‌ی اصلی هر سامانه است و شامل منظومه‌ای از ماهواره‌ها می‌شود که در مدارات مشخصی به دور زمین می‌چرخند. این ماهواره‌ها به‌طور مداوم سیگنال‌های ناوبری حاوی اطلاعات زمان، موقعیت مداری و وضعیت سلامت خود را به سمت زمین ارسال می‌کنند. هر سامانه، منظومه‌ی مختص خود را دارد: - **GPS** (ایالات متحده): حداقل ۲۴ ماهواره در ۶ صفحه‌ی مداری - **گلوناس** (روسیه): ۲۴ ماهواره در ۳ صفحه - **گالیله** (اروپا): ۳۰ ماهواره در ۳ صفحه - **بی‌دی‌اس** (چین): ۳۵ ماهواره در ترکیبی از مدارات زمین‌ایستا، شیب‌دار و متوسط تنوع این منظومه‌ها برای نقشه‌برداران به این معناست که گیرنده‌های چندمنظومه‌ای، با دریافت سیگنال از تعداد بیشتری ماهواره، دقت و پایداری بالاتری به‌ویژه در محیط‌های شهری یا جنگلی دارند.

بخش زمینی (Ground Segment)

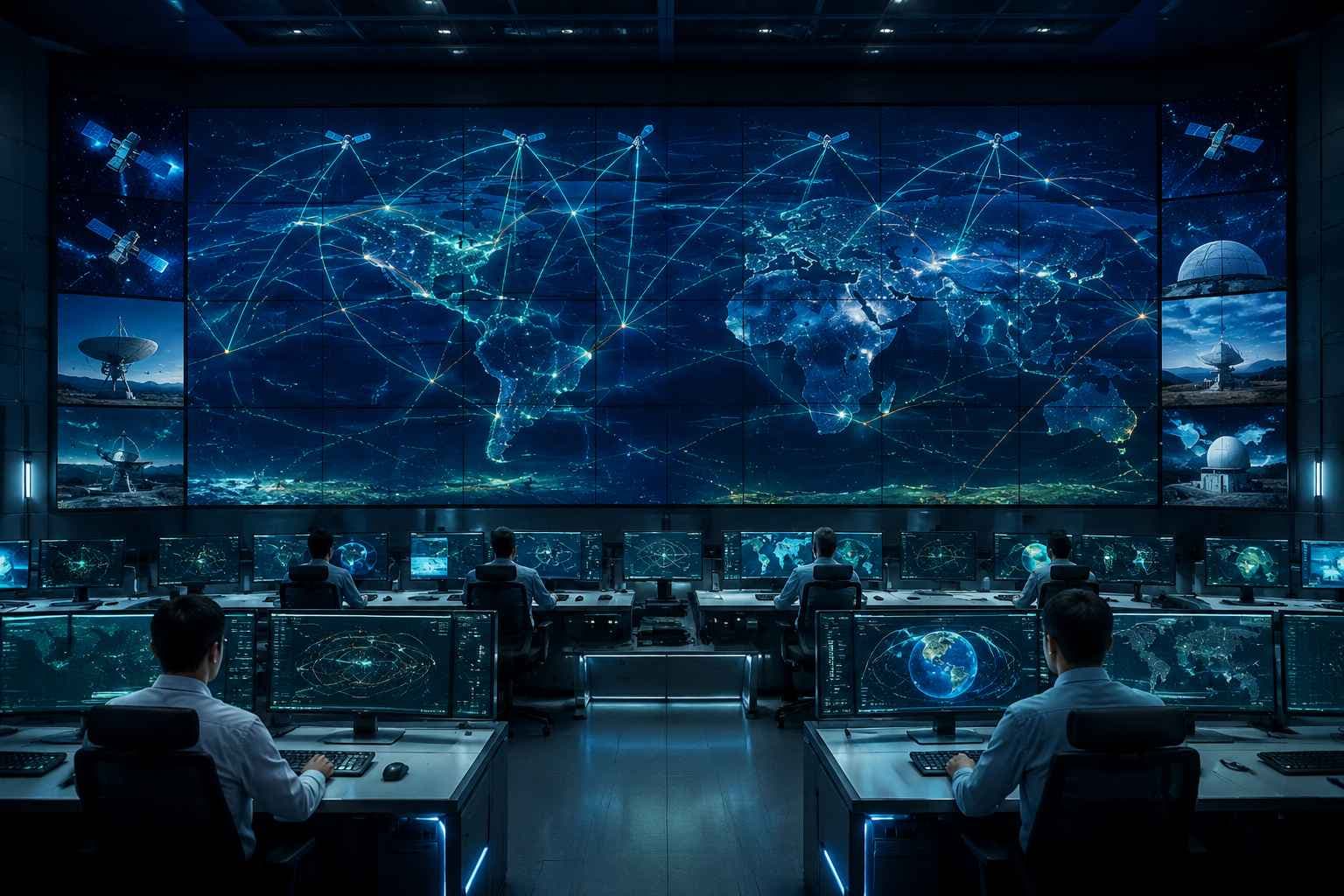

شبکه‌ای از ایستگاه‌های روی کره‌ی زمین است که پایش و کنترل ماهواره‌ها را بر عهده دارد. این بخش شامل: - **ایستگاه اصلی کنترل**: مرکز فرماندهی و محاسبه‌ی موقعیت دقیق ماهواره‌ها - **ایستگاه‌های پایش**: دریافت مداوم سیگنال‌ها و ثبت خطاها - **ایستگاه‌های تزریق**: ارسال تصحیحات محاسبه‌شده به ماهواره‌ها کیفیت و پراکندگی مکانی این ایستگاه‌ها، تأثیر مستقیمی بر دقت داده‌های مداری و زمانی دارد که ماهواره‌ها در اختیار کاربران قرار می‌دهند.

بخش کاربری (User Segment)

شامل تمامی گیرنده‌ها و تجهیزاتی است که کاربران نهایی برای دریافت سیگنال‌ها و محاسبه‌ی موقعیت خود از آنها استفاده می‌کنند. این بخش از گیرنده‌ی ساده‌ی گوشی‌های هوشمند تا گیرنده‌های تخصصی نقشه‌برداری که در روش‌های دقیق، امکان دستیابی به دقت میلی‌متری را فراهم می‌کنند، را دربرمی‌گیرد. در پروژه‌های تجاری، انتخاب گیرنده‌ای با قابلیت دریافت هم‌زمان چند منظومه و پشتیبانی از روش‌های مختلف تصحیح، یکی از مهم‌ترین تصمیم‌های فنی محسوب می‌شود.

برخی از روش‌های برداشت

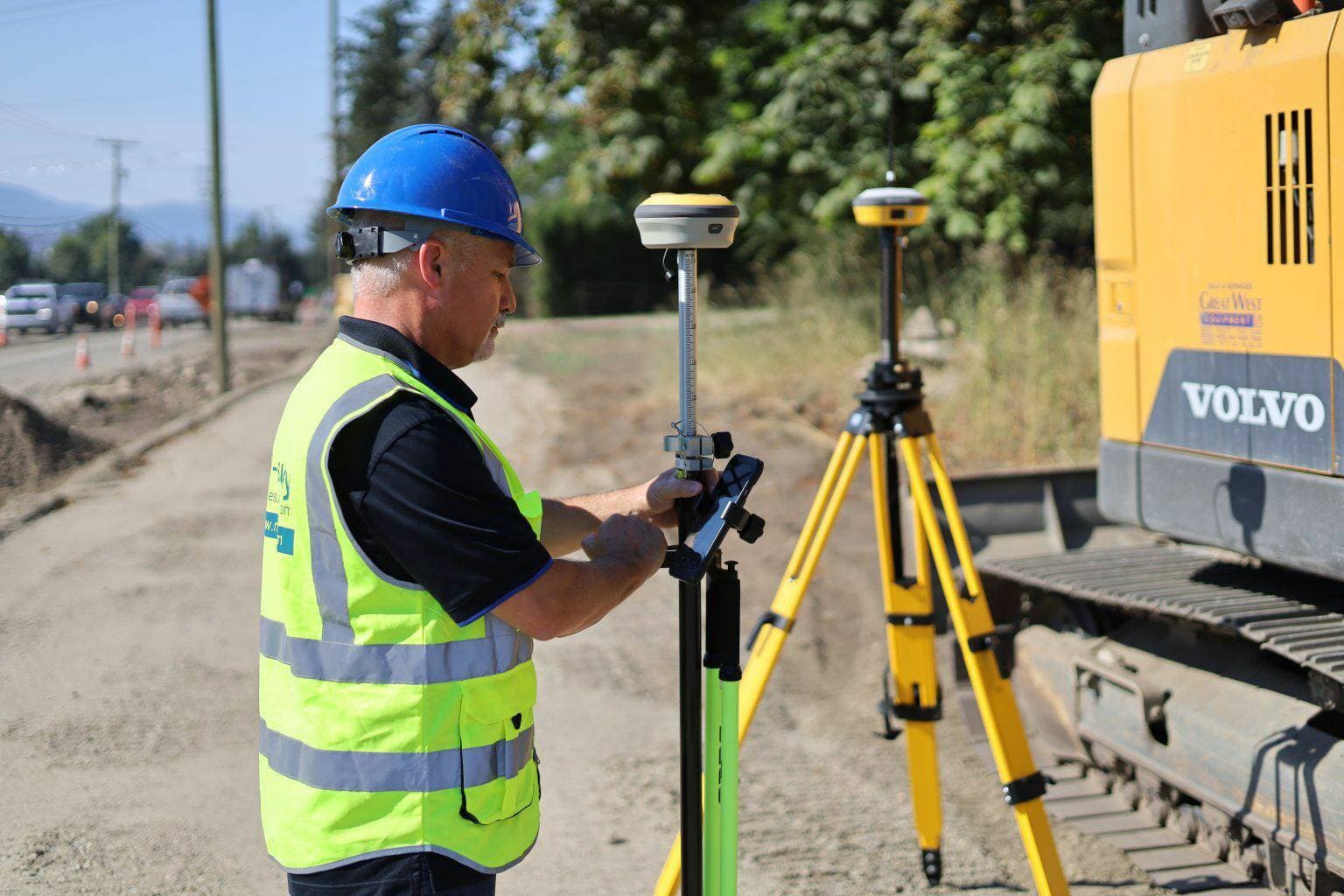

روش کینماتیک آنی (RTK)

متداول‌ترین رویکرد در پروژه‌های عمرانی و کشاورزی دقیق محسوب می‌شود. در این روش، یک ایستگاه ثابت (Base) با موقعیت معلوم، اختلاف بین موقعیت محاسبه‌شده و مختصات واقعی خود را به‌صورت تصحیحات (Corrections) محاسبه کرده و از طریق ارتباطات سیار یا رادیویی به گیرنده متحرک (Rover) ارسال می‌کند. این فرآیند دقتی در محدوده ۱ تا ۳ سانتی‌متر را به‌صورت آنی فراهم می‌آورد. بااین‌حال، وابستگی شدید این روش به کیفیت ارتباط داده‌ای و فاصله محدود از ایستگاه مرجع (معمولاً تا حدود ۲۰ تا ۳۰ کیلومتر)، آن را برای مناطق دورافتاده با چالش مواجه می‌کند.

روش کینماتیک پس‌پردازش (PPK)

رویکردی جایگزین است که در آن داده‌های خام گیرنده متحرک و ایستگاه ثابت، پس از اتمام عملیات میدانی، در نرم‌افزارهای تخصصی پردازش می‌شوند. این روش اگرچه فاقد بازخورد آنی است، اما برای پروژه‌های جنگلی، معدنی و کوهستانی که پوشش اینترنت یا رادیویی در دسترس نیست، گزینه‌ای کارآمد محسوب می‌شود.

سرویس دقت‌بالای Galileo (HAS)

در سال‌های اخیر، سرویس دقت‌بالای Galileo (HAS) تحولی نوین ایجاد کرده است. این سرویس تصحیحات موردنیاز را مستقیماً از طریق سیگنال ماهواره‌ای ارسال می‌کند و نیاز به ایستگاه مرجع محلی و ارتباط اینترنتی را برطرف می‌سازد. در آزمایش‌های میدانی انجام‌شده در جنگل‌های اتریش، دقتی در حدود ۲۵ تا ۵۰ سانتی‌متر حتی در زیر تاج‌پوشش انبوه درختان گزارش شده است که برای بسیاری از کاربردهای نقشه‌برداری موضوعی و مدیریت منابع طبیعی کاربرد دارد.

منابع خطا در GNSS

دقت سامانه‌های GNSS تحت تأثیر عوامل مختلفی قرار می‌گیرد.

• شرایط جوی: لایه‌ی یونوسفر و تروپوسفر سرعت انتشار سیگنال را تغییر می‌دهند.
• خطای چندمسیره (Multipath): بازتاب سیگنال از سطوح مجاور مانند ساختمان‌ها یا درختان
• هندسه‌ی ماهواره‌ها: پراکندگی فضایی ماهواره‌ها در آسمان تأثیر مستقیمی بر کیفیت محاسبه‌ی موقعیت دارد.
• کیفیت گیرنده، طراحی آنتن و پایداری ساعت داخلی: بر کیفیت نتایج اثرگذار هستند.

استفاده از روش‌های تصحیحی مانند RTK و PPK نقش مهمی در کاهش این خطاها ایفا می‌کند.

کاربردهای تجاری و نمونه پروژه‌ها

کاربردهای روتین و روزمره نقشه‌برداری با GNSS

بخش عمده‌ی کاربرد GNSS در صنعت نقشه‌برداری همچنان به فعالیت‌های روزمره اختصاص دارد:

• تعیین موقعیت دقیق عوارض و املاک (نقشه‌برداری ثبتی و کاداستر)

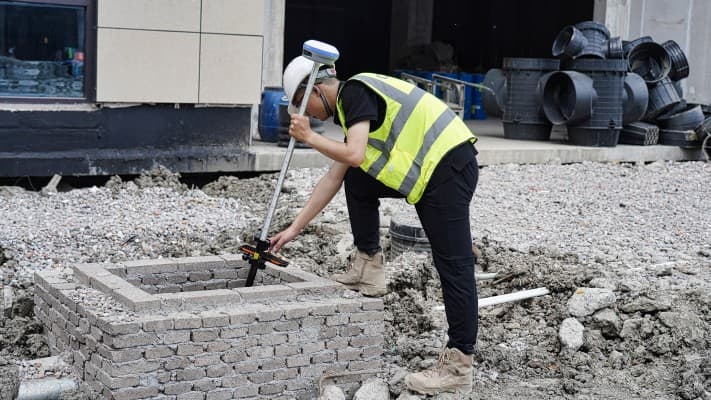

• تعیین موقعیت سازه‌های در حال احداث و تطبیق آن با نقشه‌های اجرایی
• پی‌کنی و نقشه‌برداری مسیر برای پروژه‌های راه‌سازی، خطوط انتقال آب و برق و تأسیسات زیرزمینی
• برداشت نقاط ارتفاعی برای تهیه نقشه‌های توپوگرافی
• کنترل نقاط مبنا (کنترل شبکه‌های نقشه‌برداری)

پروژه‌های مدرن و پیشرفته

پروژه توسعه فرودگاه شانگهای پودونگ – تسطیح هوشمند در مقیاس عظیم

در این پروژه با مساحت ۳۶۰ هزار متر مربع، از گیرنده‌های چندمنظومه‌ای مجهز به فناوری RTK برای عملیات تسطیح استفاده شد. مدل سه‌بعدی طراحی زمین (TTM) مستقیماً در دستگاه نقشه‌بردار بارگذاری گردید و اپراتورها در هر نقطه از پروژه، اختلاف ارتفاع با سطح طراحی‌شده را به‌صورت آنی روی صفحه می‌دیدند. عملاً تصمیم‌گیری درباره‌ی میزان خاک‌برداری یا خاک‌ریزی در هر نقطه، از برداشت دستی و محاسبات دفتری به نمایشگر دیجیتال در کابین ماشین‌آلات منتقل شد.

مشاهده تصویر

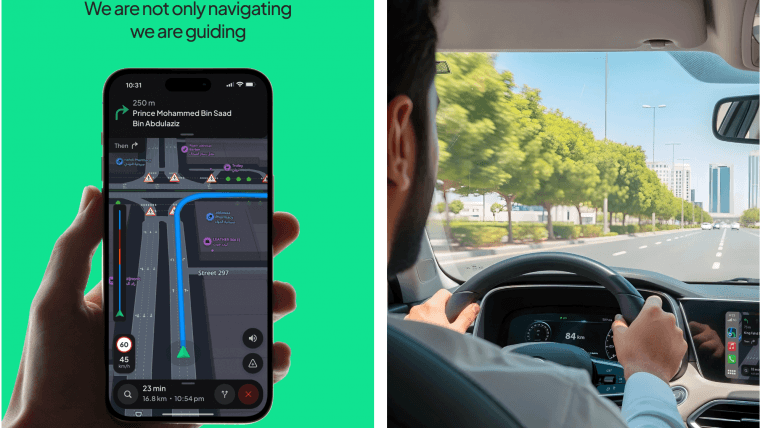

پروژه نقشه‌برداری سیار جاده‌های ریاض – زیرساخت داده‌محور برای شهر هوشمند

پروژه نقشه‌برداری دیجیتال ریاض

شرکت Hudhud با به‌کارگیری سیستم نقشه‌برداری سیار AU20 مجهز به دو اسکنر لیدار با نرخ ۴ میلیون نقطه در ثانیه و گیرنده‌های GNSS چندفرکانسه، شبکه ۲۳ هزار کیلومتری جاده‌های ریاض را به نقشه‌ای دیجیتال با جزئیات بی‌سابقه تبدیل کرد. چالش بزرگ این پروژه، آسمان‌خراش‌های بلند شهر بود که سیگنال‌های ماهواره‌ای را در «دره‌های شهری» دچار انعکاس چندمسیره می‌کرد. برای عبور از این مانع، داده‌های GNSS با اطلاعات حسگرهای اینرسی (IMU) تلفیق شد تا مسیر خودروی نقشه‌بردار با دقت سانتی‌متری ثبت و خطوط جاده، شیب‌ها و بافت آسفالت با جزئیات کامل مدل‌سازی شوند. خروجی این پروژه، پایگاه داده‌ی مکانی مرجع برای ناوبری سطح خط، مدیریت ترافیک هوشمند و برنامه‌ریزی توسعه‌ی شهری ریاض است.

کشاورزی داده‌محور در تاکستان‌های پرتغال – نقشه‌برداری عملکرد محصول

سامانه SharpmetriX با افزودن قابلیت موقعیت‌یابی دقیق به سبدهای برداشت دستی، امکان ثبت موقعیت هر سبد در لحظه‌ی چیدن انگور را فراهم کرد. در این پروژه، گیرنده‌ی داخلی گوشی‌های هوشمند با دقت حدود ۴ متر برای این کار کافی نبود، اما استفاده از گیرنده‌های RTK-GNSS، موقعیت هر سبد را با دقت سانتی‌متری ثبت کرد. پس از پردازش داده‌ها، نقشه‌ای از عملکرد هر ردیف از تاک‌ها تولید شد که به کشاورز امکان می‌دهد آبیاری، کوددهی و زمان برداشت را برای هر بخش از مزرعه به‌طور مجزا بهینه کند.

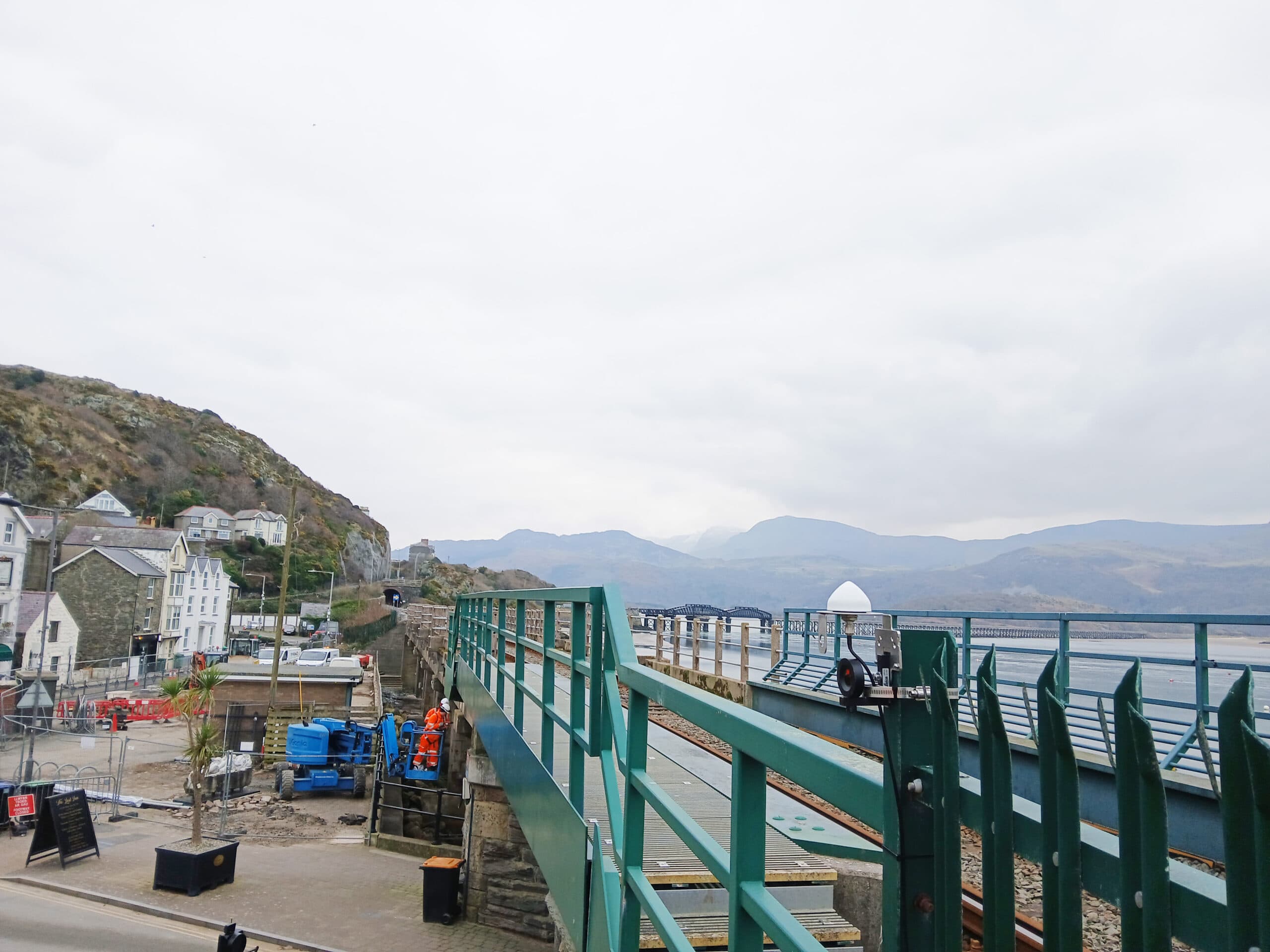

پایش هوشمند پل راه‌آهن بارموث بریتانیا – نظارت پیوسته بدون خط دید

در این پروژه، روش‌های سنتی پایش مانند توتال‌استیشن به دلیل نیاز به خط دید مستقیم و تداخل با تجهیزات کارگاه ساختمانی در مجاورت پل، عملاً غیرقابل‌اجرا بودند. به‌جای آن، پنج دستگاه گیرنده‌ی پایش GNSS با قابلیت ثبت جابجایی‌های میلی‌متری، به همراه یک ایستگاه مرجع، ظرف تنها دو روز روی سازه نصب شدند. این سنسورها به‌صورت پیوسته تغییرات موقعیت پل را ثبت و در صورت عبور از آستانه‌های تعیین‌شده، هشدار آنی صادر می‌کردند. مزیت اصلی این راهکار، استقلال کامل از شرایط دید و امکان نصب در نقاط صعب‌العبور سازه بود.

ملاحظات عملیاتی

عملکرد سیستم‌های GNSS در محیط‌های مختلف، یکسان نیست. در فضاهای باز و در شرایط مناسب مشاهده و دریافت تصحیحات، گیرنده‌های مدرن با روش RTK به دقت سانتی‌متری دست می‌یابند. در محیط‌های شهری متراکم یا جنگل‌های انبوه، تعداد ماهواره‌های قابل‌دید کاهش یافته و سیگنال‌های بازتابی (خطای چندمسیره) افزایش می‌یابد. گیرنده‌های چندمنظومه‌ای با بهره‌مندی هم‌زمان از GPS، GLONASS، Galileo و BeiDou، تعداد مشاهدات قابل‌قبول را در این شرایط حفظ می‌کنند. دمای عملیاتی نیز عاملی تعیین‌کننده است. پروژه ریاض با دمای بالای ۵۰ درجه سانتی‌گراد و پروژه‌های کوهستانی اروپا با دمای زیر صفر، هر دو نیازمند سخت‌افزاری با مدیریت حرارتی کارآمد هستند. همچنین وابستگی روش RTK به ارتباطات سیار یا رادیویی، در مناطق فاقد پوشش همراه، مزیت روش‌های مبتنی بر تصحیح ماهواره‌ای (مانند Galileo HAS) یا روش‌های پس‌پردازش را نشان می‌دهد.

آینده بازار

برآوردها نشان می‌دهد که بازار جهانی گیرنده‌های GNSS با دقت بالا تا سال ۲۰۳۰ به ارزشی بالغ بر ۲.۱۹ میلیارد دلار خواهد رسید. نرخ رشد مرکب سالانه این بازار در بازه ۲۰۲۴ تا ۲۰۳۰ حدود ۸.۵ درصد پیش‌بینی می‌شود. محرک اصلی این رشد، ورود نقشه‌برداری GNSS به حوزه‌های نوظهوری مانند خودروهای خودران، رباتیک کشاورزی و پهپادهای تحویل کالا است. یکپارچه‌سازی GNSS با فناوری‌های مکمل مانند لیدار و دوربین‌ها، امکان تولید مدل‌های سه‌بعدی در حین حرکت را فراهم کرده است. سرویس‌های تصحیح مبتنی بر ماهواره مانند Galileo HAS و سرویس‌های تجاری PPP-AR، وابستگی به شبکه‌های زمینی را کاهش می‌دهند و نقشه‌برداری دقیق را در مناطق محروم از زیرساخت‌های ارتباطی ممکن می‌سازند. همچنین کاهش هزینه‌های تولید گیرنده‌های چندفرکانسه، امکان استفاده از این فناوری را در برخی گوشی‌های هوشمند و دستگاه‌های پوشیدنی فراهم کرده است.

جمع‌بندی

نقشه‌برداری با فناوری GNSS امروزه در طیف گسترده‌ای از پروژه‌های تجاری از تسطیح فرودگاه‌ها و نقشه‌برداری معابر شهری تا پایش سازه‌ها و کشاورزی دقیق به کار گرفته می‌شود. موفقیت در هر پروژه به انتخاب روش مناسب (RTK، PPK یا سرویس‌های ماهواره‌ای) متناسب با شرایط محیطی و دسترسی به زیرساخت‌های ارتباطی بستگی دارد. با گسترش منظومه‌های ماهواره‌ای و بهبود الگوریتم‌های پردازش، کاربردهای تجاری این فناوری همچنان در حال افزایش است.
