📡 کاربرد GNSS در پایش سازهها و پدیدههای طبیعی؛ بررسی روشهای معمول برداشت
حتماً تا حالا برایتان پیش آمده که با گوشی موبایل، مسیر خانه تا محل کار را پیدا کنید یا بستهای را که سفارش دادهاید، روی نقشه دنبال کنید. این کار را مدیون ماهوارههایی هستیم که بالای سر ما در حال گردش هستند و موقعیت ما را روی زمین مشخص میکنند.
اما شاید باورتان نشود که همین فناوری موقعیتیابی، زمانی که با تجهیزات ژئودتیکی و پردازشهای تخصصی همراه شود، میتواند نقش مهمی در حفاظت از جان انسانها و زیرساختهای حیاتی ایفا کند. این نسخهی پیشرفته از فناوری موقعیتیابی را با نام GNSS میشناسیم. در این مقاله، با زبانی ساده اما دقیق، با این فناوری آشنا میشویم و خواهیم دید که چگونه از سدها، پلها و ساختمانها محافظت میکند و پدیدههای طبیعی مانند زمینلغزش، آتشفشان، فرونشست و حتی حرکت صفحات زمینساختی را پایش میکند. همچنین با روشهای مختلف برداشت دادههای GNSS و کاربرد هر یک آشنا خواهیم شد.
GNSS یعنی چه و چه تفاوتی با GPS دارد؟
شاید نام GPS برایتان آشنا باشد. GPS مخفف سامانه موقعیتیاب جهانی (Global Positioning System) و متعلق به ایالات متحده آمریکاست. اما GNSS مخفف سامانه جهانی ناوبری ماهوارهای (Global Navigation Satellite System) است و به مجموعهای از سامانههای موقعیتیابی ماهوارهای گفته میشود.
امروزه چهار منظومه جهانی GNSS وجود دارد: GPS متعلق به آمریکا GLONASS متعلق به روسیه Galileo متعلق به اتحادیه اروپا BeiDou متعلق به چین
علاوه بر این چهار منظومه جهانی، برخی کشورها نیز سامانههای منطقهای توسعه دادهاند؛ از جمله NavIC متعلق به هند و QZSS متعلق به ژاپن که خدمات موقعیتیابی را در محدوده مکانی مشخصی ارائه میکنند.
گوشی تلفن همراه معمولاً موقعیت را با دقتی در حد چند متر تعیین میکند؛ دقتی که برای مسیریابی روزمره کاملاً کافی است. اما در پروژههای مهندسی مانند پایش سدها، پلها، ساختمانهای بلند یا بررسی تغییرشکل پوسته زمین، به دقت بسیار بیشتری نیاز داریم. گیرندههای ژئودتیکی GNSS با استفاده از مشاهدات دقیق و پردازشهای تخصصی قادرند جابهجاییها را در مقیاس چند میلیمتر و در برخی کاربردهای خاص حتی نزدیک به یک میلیمتر آشکار کنند.
راز این دقت بالا چیست؟
برای دستیابی به چنین دقتی، گیرندههای GNSS روی نقاط مشخصی از زمین، بدنه سدها، ساختمانها یا سایر سازهها نصب میشوند و بهصورت مداوم سیگنال ماهوارهها را دریافت میکنند.
اما دریافت سیگنال بهتنهایی کافی نیست. دادههای ثبتشده با مشاهدات یک یا چند ایستگاه مرجع ترکیب شده و پس از حذف خطاهای مشترک ناشی از اتمسفر، ساعت ماهوارهها و سایر عوامل، موقعیت نهایی با دقت بسیار بالا محاسبه میشود.
در سامانههای پایش، اگر میزان جابهجایی از آستانههای از پیش تعیینشده عبور کند، سامانه میتواند به کارشناسان هشدار دهد تا بررسیهای لازم انجام شود.
کاربردهای GNSS در پایش سازهها و پدیدههای طبیعی
دامنه کاربرد GNSS بسیار گسترده است و امروزه در بسیاری از پروژههای مهندسی، ژئودزی و زمینشناسی به کار گرفته میشود.

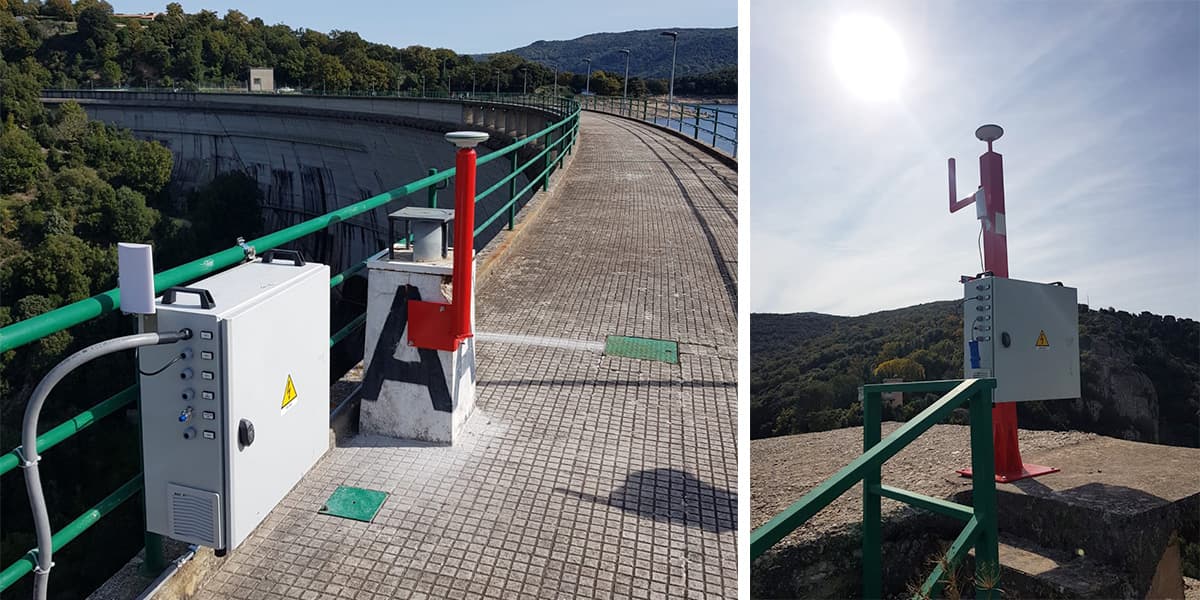

۱. پایش سدها؛ محافظت از سازههای عظیم
سدها از مهمترین و حساسترین سازههای هر کشور محسوب میشوند. حجم عظیم آب، تغییرات دمایی و گذشت زمان میتواند موجب نشست یا تغییرشکل تدریجی بدنه سد شود. با نصب گیرندههای GNSS روی نقاط مختلف سد، مهندسان قادرند کوچکترین تغییرشکلها را بهصورت پیوسته پایش کنند و پیش از آنکه شرایط به مرحله بحرانی برسد، اقدامات لازم را انجام دهند.

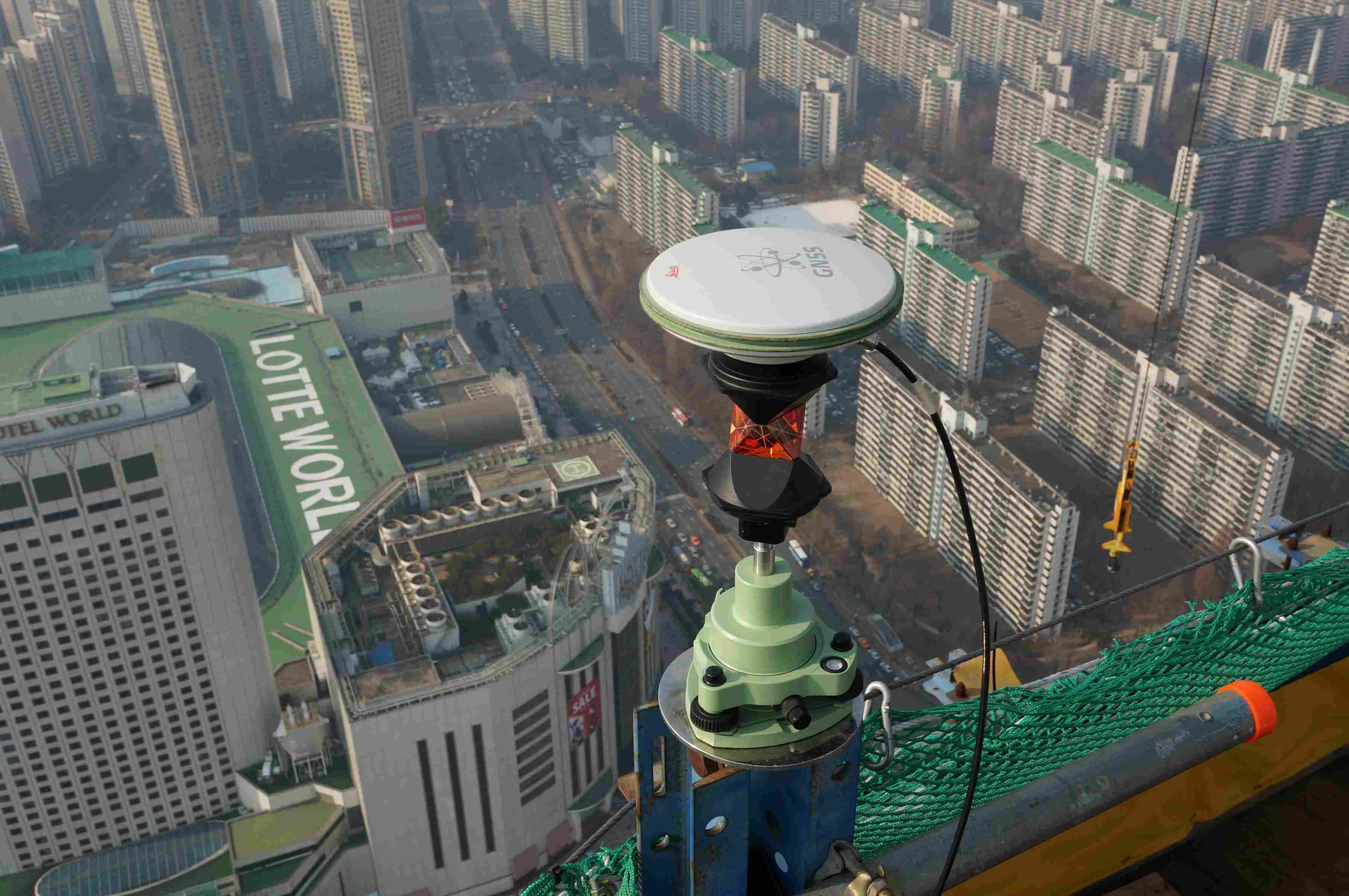

۲. پایش ساختمانهای بلند و برجها
ساختمانهای بلند همواره تحت تأثیر عواملی مانند بادهای شدید، زمینلرزه، تغییرات دما و بارگذاری سازه قرار دارند و ممکن است دچار نوسان یا تغییرشکل شوند. گیرندههای GNSS نصبشده روی این ساختمانها، این حرکات را با دقت بالا اندازهگیری میکنند و اطلاعات ارزشمندی درباره رفتار سازه در اختیار مهندسان قرار میدهند. این دادهها علاوه بر پایش ایمنی، در طراحی سازههای آینده نیز کاربرد فراوانی دارند.

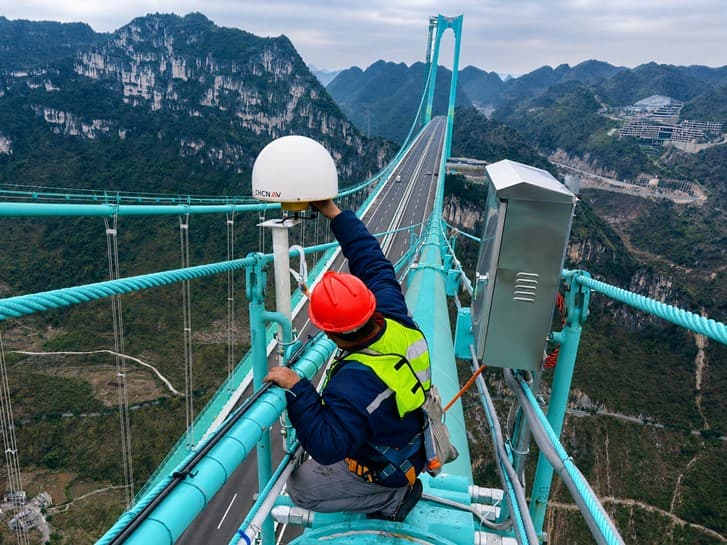

۳. پایش پلهای بزرگ
پلها تحت تأثیر بار ترافیکی، وزش باد و تغییرات دمایی دائماً دچار تغییرشکلهای جزئی میشوند. سامانههای پایش GNSS این تغییرات را با دقت بالا ثبت میکنند و در صورتی که میزان تغییرشکل از حدود مجاز عبور کند، تیمهای نگهداری میتوانند در زمان مناسب اقدامات لازم را انجام دهند.
۴. پایش آتشفشانها؛ پیش از وقوع فوران
پیش از فوران، با جابهجایی و تجمع ماگما در زیر سطح، ممکن است آتشفشان دچار تورم (Inflation) شود و پس از کاهش فشار یا خروج ماگما، فرونشست (Deflation) را تجربه کند. این تغییرشکلها معمولاً در حد چند میلیمتر تا چند سانتیمتر هستند و با چشم قابل مشاهده نیستند. گیرندههای GNSS نصبشده روی دامنه آتشفشانها این تغییرات را بهطور مداوم اندازهگیری میکنند و اطلاعات ارزشمندی برای ارزیابی فعالیت آتشفشان و احتمال وقوع فوران در اختیار پژوهشگران قرار میدهند.
۵. پایش زمینلغزشها
در مناطق کوهستانی، حرکت تدریجی تودههای خاک و سنگ میتواند خسارتهای سنگینی به راهها، ساختمانها و زیرساختها وارد کند. با نصب گیرندههای GNSS در نقاط حساس، سرعت و جهت حرکت زمین بهطور دقیق اندازهگیری میشود و مناطق پرخطر قابل شناسایی خواهند بود. این اطلاعات نقش مهمی در مدیریت بحران و کاهش خسارات ناشی از زمینلغزش دارد.

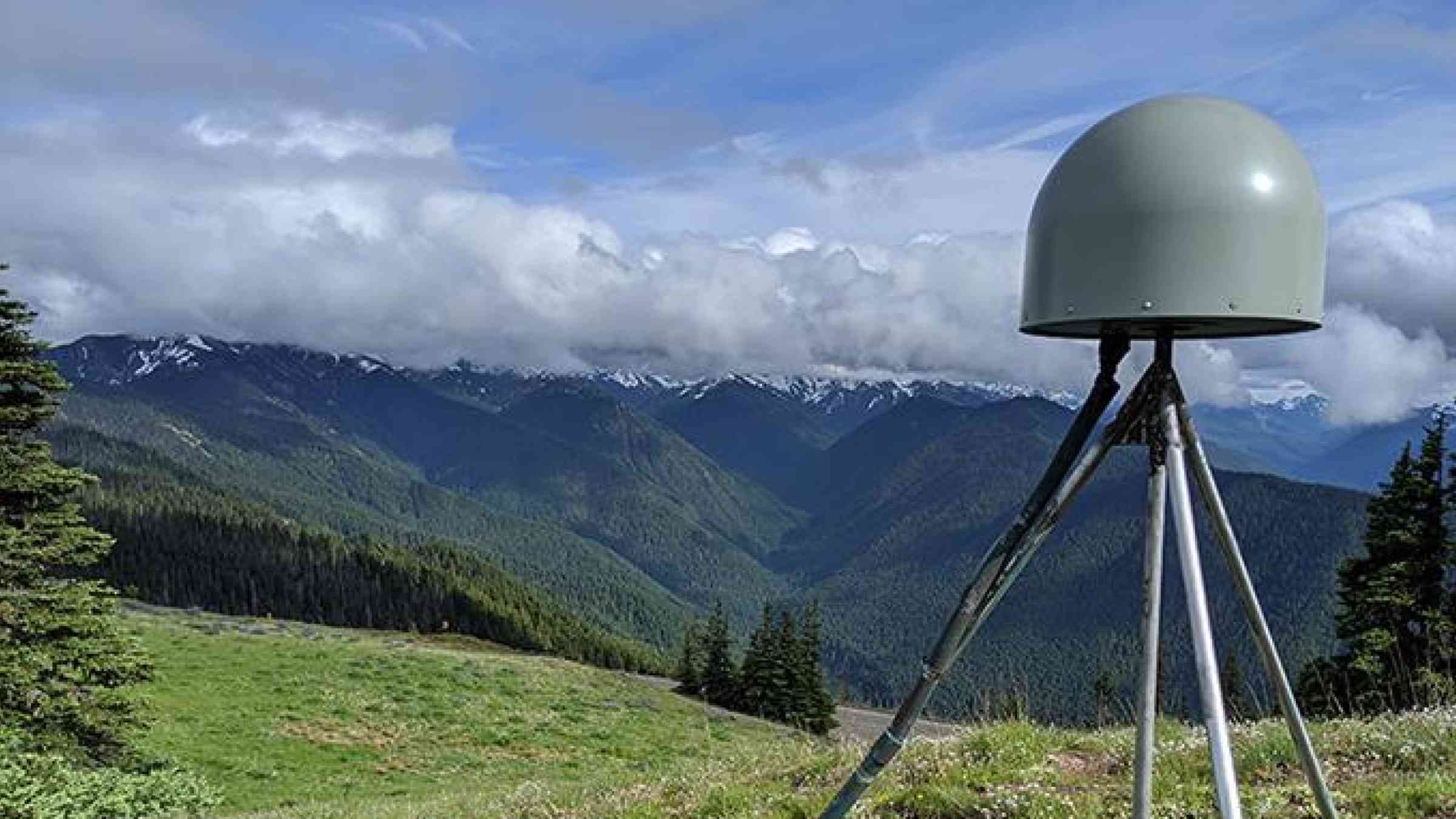

۶. پایش حرکات تکتونیکی و گسلها
صفحات زمینساختی بهطور مداوم و با سرعتی در حدود چند سانتیمتر در سال در حال حرکت هستند. اگرچه این سرعت بسیار کم به نظر میرسد، اما در طول زمان موجب تجمع تنش در پوسته زمین و در نهایت وقوع زمینلرزه میشود. گیرندههای GNSS با اندازهگیری جابهجایی ایستگاههای نصبشده در دو سوی گسلها، امکان برآورد سرعت و جهت حرکت پوسته زمین را فراهم میکنند. این اطلاعات برای مطالعه چرخه لرزهای، ارزیابی خطر زمینلرزه و مدلسازی تغییرشکل پوسته زمین اهمیت فراوانی دارد.

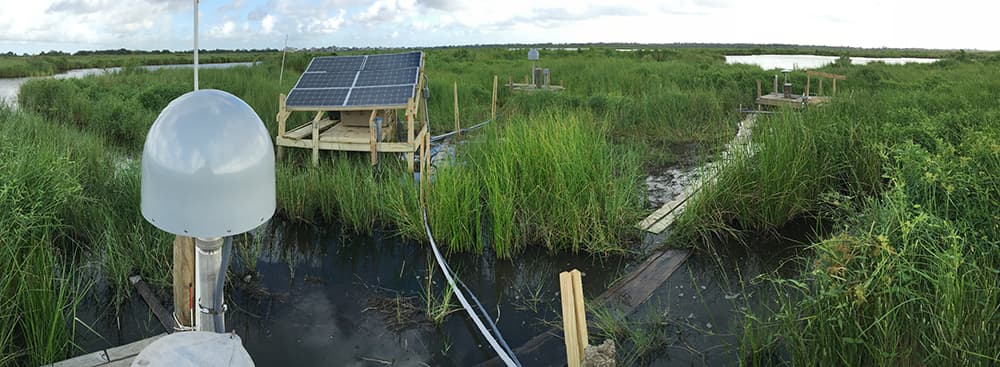

۷. پایش فرونشست زمین
فرونشست زمین یکی از خطرناکترین مخاطرات زمینشناسی است که معمولاً در اثر برداشت بیرویه آبهای زیرزمینی، استخراج معادن یا تراکم لایههای خاک رخ میدهد. این پدیده میتواند موجب ترکخوردگی ساختمانها، آسیب به زیرساختهای شهری، خطوط راهآهن، جادهها و حتی تغییر مسیر رودخانهها شود. گیرندههای GNSS قادرند کاهش تدریجی ارتفاع زمین را حتی در حد چند میلیمتر در سال اندازهگیری کنند. این اطلاعات به مدیران شهری و متخصصان منابع آب کمک میکند تا پیش از تشدید خسارات، تصمیمات مدیریتی مناسب اتخاذ کنند.
ادامه مقاله (بخش دوم) شامل «روشهای برداشت GNSS»، «Static، Rapid Static، PPK، RTK و جمعبندی» خواهد بود.
روشهای معمول برداشت GNSS
حالا که با کاربردهای GNSS آشنا شدیم، بهتر است ببینیم دادههای این سامانه چگونه برداشت میشوند. به طور کلی، روشهای برداشت GNSS به دو دسته اصلی تقسیم میشوند: برداشت دائمی (Continuous) و برداشت دورهای یا کمپین (Campaign). انتخاب هر روش به عواملی مانند دقت موردنیاز، مدت زمان پروژه، شرایط منطقه و امکانات موجود بستگی دارد.
۱. برداشت دائمی (Continuous)
در این روش، گیرندههای GNSS بهصورت دائمی و ۲۴ ساعته روی یک نقطه نصب میشوند و بدون وقفه داده جمعآوری میکنند. این ایستگاهها امکان پایش مداوم سازهها یا پدیدههای طبیعی را با ثبت کوچکترین تغییرات فراهم میسازند.
ویژگیهای کلیدی
- دقت: در حد چند میلیمتر تا کمتر از یک سانتیمتر
- مدت زمان برداشت: از چند ماه تا چندین سال
- نحوه پردازش: دادهها میتوانند بهصورت برخط (Real-Time) یا در بازههای زمانی مشخص پردازش شوند.
- نیازمندیها: برق پایدار، ارتباط اینترنتی یا رادیویی و حفاظت مناسب از تجهیزات
کاربردهای اصلی
- پایش حرکات پوسته زمین و گسلها
- پایش آتشفشانها
- پایش فرونشست زمین
- ایستگاههای مرجع شبکههای GNSS
- پایش بلندمدت سدها، پلها و ساختمانهای بلند
بزرگترین مزیت این روش، ثبت مداوم تغییرات و امکان شناسایی رویدادهای ناگهانی مانند زمینلرزه است. بسیاری از گیرندههای دائمی با نرخ نمونهبرداری ۱ تا ۲۰ هرتز و در برخی مدلهای پیشرفته حتی بیشتر، داده ثبت میکنند. البته این روش نیازمند سرمایهگذاری اولیه، زیرساخت مناسب و نگهداری مداوم تجهیزات است.
۲. برداشت دورهای یا کمپین (Campaign)
در بسیاری از پروژهها نیازی به نصب دائمی تجهیزات نیست. در این حالت، تیم نقشهبرداری در زمانهای مشخص به منطقه مراجعه میکند، دادهها را برداشت کرده و پس از پایان عملیات، تجهیزات را جمعآوری میکند.
مدت زمان هر کمپین میتواند از چند ساعت تا چند هفته متغیر باشد و معمولاً در پروژههای پایش تغییرشکل، این کمپینها در بازههای زمانی منظم مانند هر چند ماه یا هر سال تکرار میشوند تا روند تغییرات بررسی شود.
تفاوت اصلی در برداشت کمپین؛ پردازش آنی یا پسپردازش
در برداشتهای کمپینی، انتخاب روش تا حد زیادی به دسترسی یا عدم دسترسی به تصحیحات لحظهای بستگی دارد. اگر شبکههای RTK یا ایستگاههای مرجع در دسترس باشند، میتوان موقعیت را بهصورت آنی محاسبه کرد. اما در مناطقی که ارتباط رادیویی یا اینترنتی وجود ندارد، دادهها ذخیره شده و پس از پایان عملیات، با استفاده از نرمافزارهای تخصصی پردازش میشوند که به آن پسپردازش (Post Processing) گفته میشود.
تکنیکهای متداول برداشت کمپینی
الف) برداشت ایستا (Static)
برداشت ایستا دقیقترین روش در پروژههای کمپینی محسوب میشود. در این روش، گیرنده برای مدت نسبتاً طولانی روی یک نقطه ثابت باقی میماند.
دقت: در حد چند میلیمتر تا حدود یک سانتیمتر
کاربردها
- ایجاد شبکههای کنترل ژئودتیکی
- پایش تغییرشکل
- مطالعات زمینساختی
- پروژههای عمرانی دقیق
ب) برداشت نیمهاستاتیک (Semi-Static)
در این روش، زمان برداشت نسبت به روش ایستا کاهش پیدا میکند و معمولاً از چند دقیقه تا حدود نیم ساعت طول میکشد.
دقت: حدود ۱ تا ۳ سانتیمتر
کاربردها
- برداشت نقاط پراکنده
- پروژههای عمرانی
- نقشهبرداری با دقت متوسط
این روش امروزه نسبت به گذشته کمتر مورد استفاده قرار میگیرد، اما همچنان در برخی پروژهها کاربرد دارد.
پ) برداشت ایستای سریع (Rapid Static)
این روش نسخه سریعتر برداشت ایستا است و مدت برداشت معمولاً بین ۵ تا ۲۰ دقیقه است. زمان موردنیاز به عواملی مانند فاصله تا ایستگاه مرجع، تعداد ماهوارههای قابل مشاهده و شرایط محیطی بستگی دارد.
دقت: حدود ۱ تا ۳ سانتیمتر
کاربردها
- پروژههای محلی
- برداشت سریع نقاط کنترل
- نقشهبرداری دقیق در مناطق کوچک
ت) کینماتیک پسپردازش (PPK)
در این روش، گیرنده هنگام حرکت دادهها را ذخیره میکند و پس از پایان عملیات، اطلاعات با استفاده از دادههای ایستگاه مرجع پردازش میشوند.
دقت: حدود ۱ سانتیمتر
کاربردها
- برداشت جادهها
- خطوط انتقال نیرو
- رودخانهها
- پروژههایی که ارتباط اینترنتی یا رادیویی پایدار وجود ندارد
مهمترین مزیت PPK نسبت به RTK، عدم نیاز به ارتباط لحظهای با ایستگاه مرجع و پایداری بیشتر در مناطق دورافتاده است.
روشهای آنی (Real-Time)
کینماتیک آنی (RTK)
در روش RTK دادههای تصحیحی از طریق اینترنت یا رادیو میان گیرنده و ایستگاه مرجع تبادل میشوند و موقعیت در همان لحظه محاسبه میشود.
دقت افقی: ۱ تا ۲ سانتیمتر عمودی: ۲ تا ۵ سانتیمتر
کاربردها
- نقشهبرداری سریع
- راهسازی
- هدایت ماشینآلات
- کشاورزی دقیق
- پروژههای عمرانی
برای دستیابی به این دقت، وجود ایستگاه مرجع نزدیک یا دسترسی به شبکههای RTK ضروری است.
چگونه روش مناسب را انتخاب کنیم؟
انتخاب روش مناسب به چهار عامل اصلی بستگی دارد.
دقت موردنیاز
اگر پروژه به دقت میلیمتری نیاز داشته باشد، برداشت دائمی یا روش Static بهترین گزینه هستند. در پروژههایی که دقت سانتیمتری کافی است، RTK انتخاب مناسبی خواهد بود.
مدت زمان پروژه
برای پروژههای بلندمدت مانند پایش سدها، گسلها یا فرونشست زمین، برداشت دائمی مناسبتر است. اما برای پروژههای کوتاهمدت یا پایشهای فصلی، برداشت کمپینی انتخاب اقتصادیتری خواهد بود.
شرایط منطقه
در مناطق فاقد اینترنت یا ارتباط رادیویی، روشهایی مانند PPK عملکرد بسیار مناسبی دارند. در مقابل، در مناطق دارای زیرساخت مناسب، RTK سرعت بسیار بالاتری در برداشت فراهم میکند.
بودجه
ایستگاههای دائمی هزینه اولیه بیشتری دارند، اما برای پروژههای بلندمدت مقرونبهصرفه هستند. برداشت کمپینی سرمایه اولیه کمتری نیاز دارد، ولی با هر مأموریت هزینههای اجرایی دوباره تکرار میشود.
تلفیق روشها؛ راهکار پروژههای بزرگ
در بسیاری از پروژههای پایش، تنها یک روش کافی نیست و معمولاً ترکیبی از چند روش مورد استفاده قرار میگیرد.

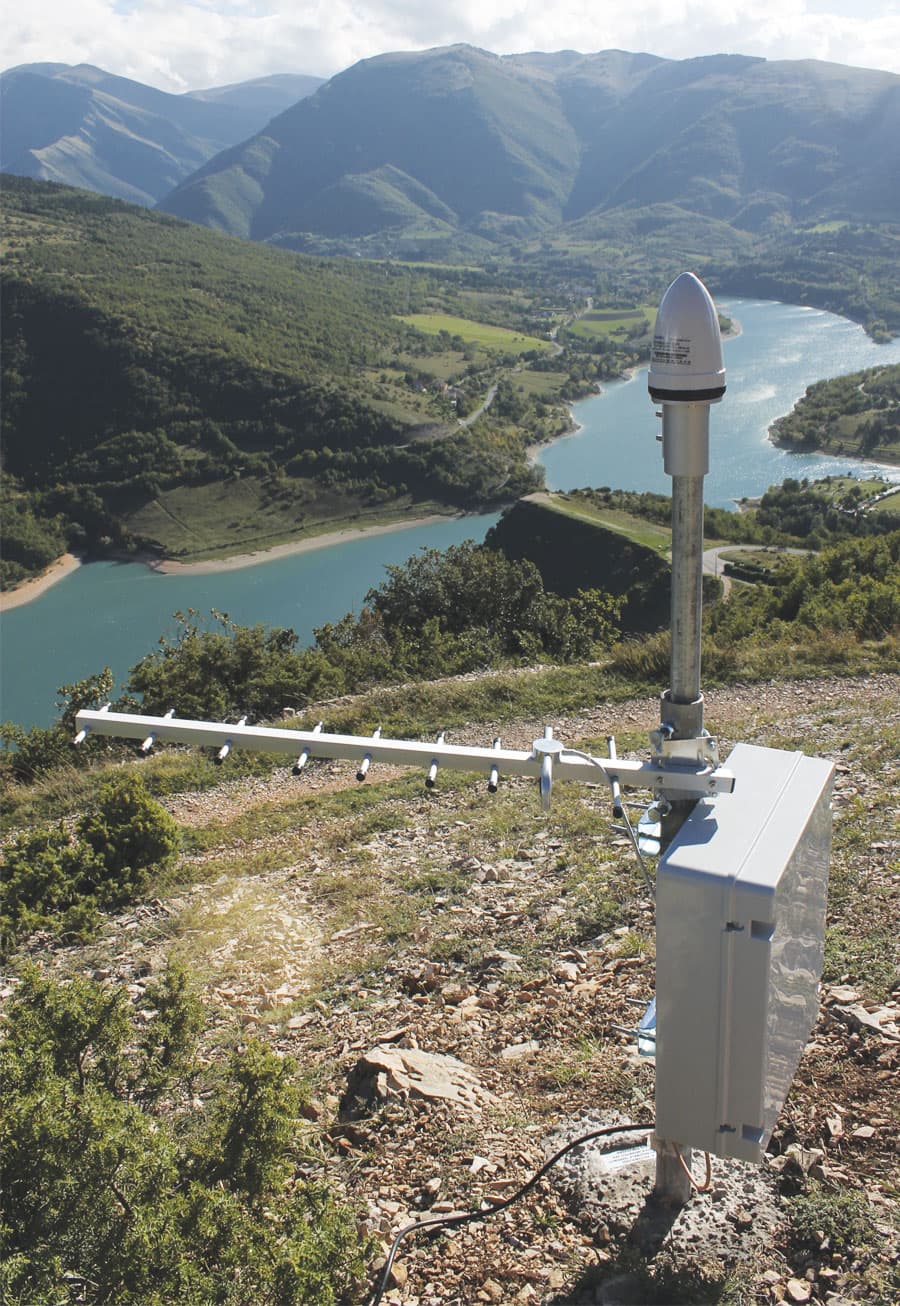

برای مثال، در یک منطقه مستعد زمینلغزش یا فرونشست ممکن است چند ایستگاه دائمی GNSS در نقاط کلیدی نصب شوند تا تغییرات بهصورت پیوسته ثبت شود. در کنار آن، هر چند ماه یکبار کمپینهای برداشت ایستا برای پوشش نقاط بیشتر اجرا شوند و در صورت نیاز به برداشت سریع از یک محدوده خاص نیز از RTK استفاده شود.
این رویکرد ضمن حفظ دقت بالا، هزینههای اجرایی را نیز بهینه میکند.
جمعبندی
GNSS امروزه یکی از دقیقترین ابزارهای پایش تغییرشکل در جهان محسوب میشود. این فناوری قادر است تغییرات بسیار کوچک را در سازههایی مانند سدها، پلها و ساختمانهای بلند و همچنین در پدیدههای طبیعی مانند زمینلغزش، فرونشست، آتشفشان و حرکات پوسته زمین اندازهگیری کند.
بسته به نوع پروژه، میتوان از برداشت دائمی یا برداشت کمپینی استفاده کرد. هر یک از این روشها مزایا، محدودیتها و کاربردهای خاص خود را دارند و انتخاب مناسب آنها به دقت موردنیاز، شرایط منطقه، مدت زمان پروژه و بودجه بستگی دارد.
هرچند GNSS در اندازهگیری جابهجایی نقاط مشخص با دقت بسیار بالا بیرقیب است، اما برای تهیه تصویری پیوسته از تغییرشکل یک منطقه وسیع، به فناوریهای مکمل نیاز داریم.
در مقاله بعدی، به سراغ تداخلسنجی راداری (InSAR) خواهیم رفت و خواهیم دید که چگونه تلفیق GNSS و InSAR، یکی با اندازهگیری بسیار دقیق در نقاط مشخص و دیگری با ارائه نقشهای پیوسته از تغییرشکل سطح زمین، تصویری جامع از رفتار پوسته زمین و سازهها در اختیار مهندسان و پژوهشگران قرار میدهد.
