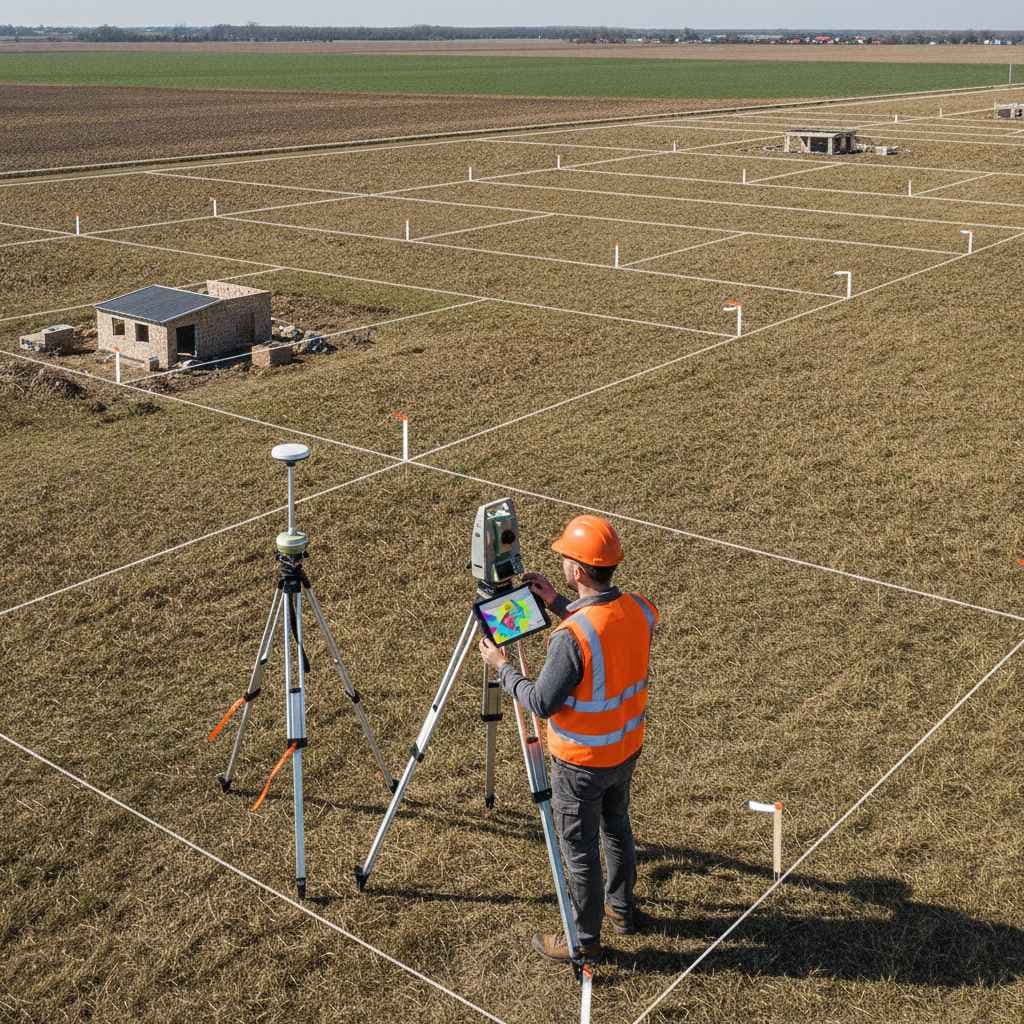

نقشه‌برداری کاداستر و تهیه نقشه UTM

مقدمه

امروزه تعیین دقیق موقعیت املاک، اراضی و عوارض مختلف یکی از مهم‌ترین نیازهای پروژه‌های عمرانی، ثبتی و کاداستری است. در این میان، برداشت مختصات نقاط و ارائه آن‌ها در سیستم تصویر UTM به عنوان یکی از استانداردترین روش‌های تعیین موقعیت شناخته می‌شود. استفاده از روش‌های علمی نقشه‌برداری زمینی و عملیات میدانی دقیق، امکان دستیابی به مختصات قابل استناد و باکیفیت را فراهم کرده است.

سیستم تصویر UTM چیست؟

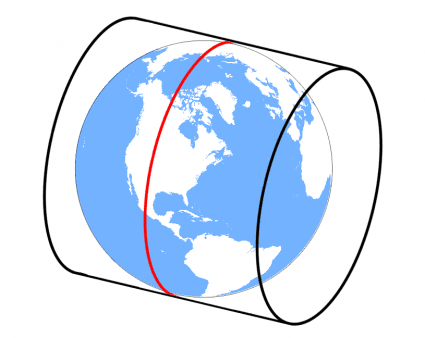

UTM یا Universal Transverse Mercator یک سیستم تصویر استوانه‌ای معکوس (ترانسورس مرکاتور) است که برای تبدیل موقعیت نقاط از سطح بیضوی زمین به یک صفحه دوبعدی طراحی شده است. این سیستم یکی از پرکاربردترین سیستم‌های تصویر در نقشه‌برداری، ژئودزی، سامانه‌های اطلاعات مکانی (GIS)، کاداستر و پروژه‌های عمرانی محسوب می‌شود.

از آنجا که زمین دارای شکل بیضوی است، انجام محاسبات دقیق فاصله، مساحت و موقعیت بر روی سطح واقعی زمین دشوار است. به همین دلیل از سیستم‌های تصویر استفاده می‌شود تا موقعیت نقاط روی یک صفحه مسطح نمایش داده شود.

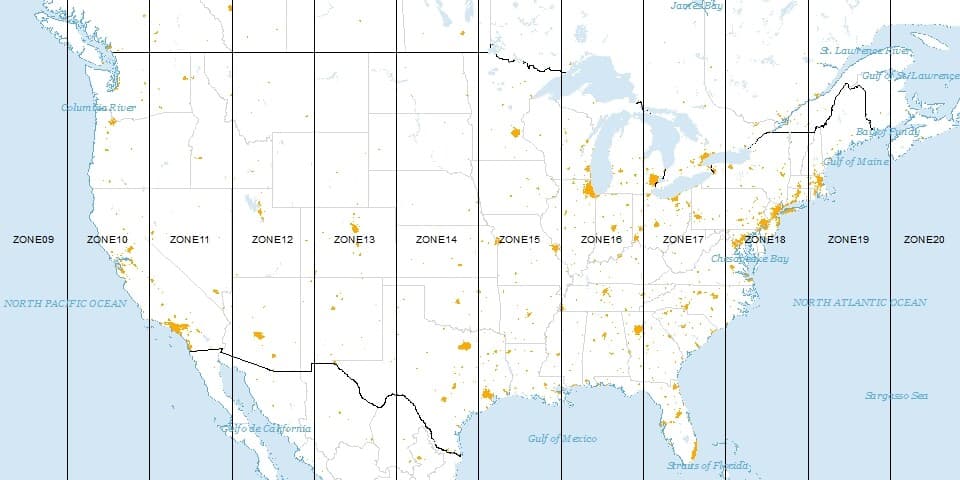

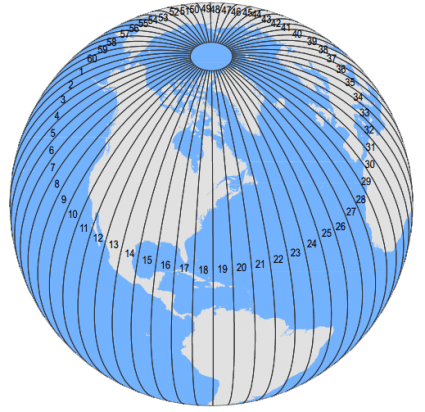

سیستم UTM سطح زمین را به 60 زون طولی تقسیم می‌کند که هر زون 6 درجه طول مکانی را پوشش می‌دهد. برای هر زون یک تصویر مستقل تعریف شده است تا میزان اعوجاج در محدوده مورد نظر به حداقل برسد. در ایران عمدتاً زون‌های ۳۸، ۳۹، ۴۰ و ۴۱ مورد استفاده قرار می‌گیرند که به ترتیب دارای نصف‌النهارهای مرکزی ۴۵، ۵۱، ۵۷ و ۶۳ درجه طول شرقی هستند.

مختصات UTM چیست؟

پس از تصویر شدن سطح زمین در سیستم UTM، موقعیت هر نقطه با دو مؤلفه اصلی بیان می‌شود: - Easting (مختصات شرقی) - Northing (مختصات شمالی) این مختصات بر حسب متر بیان می‌شوند و امکان انجام محاسبات دقیق فاصله، مساحت و تعیین حدود را فراهم می‌کنند. در عرف نقشه‌برداری و امور ثبتی، این مقادیر معمولاً با عنوان «مختصات UTM» شناخته می‌شوند، هرچند از نظر علمی UTM یک سیستم تصویر است و نه یک سیستم مختصات مستقل.

برداشت چیست؟

برداشت (Surveying Observation) به فرآیند جمع‌آوری اطلاعات مکانی از نقاط روی سطح زمین گفته می‌شود. هدف از برداشت، تعیین موقعیت دقیق نقاط و ثبت اطلاعات مورد نیاز برای تهیه نقشه، طراحی پروژه‌ها و انجام امور ثبتی است. در عملیات نقشه‌برداری، برداشت می‌تواند شامل اندازه‌گیری موارد زیر باشد: - موقعیت نقاط - فاصله‌ها - زوایا - اختلاف ارتفاع - عوارض طبیعی و مصنوعی - حدود و مرز املاک نتیجه عملیات برداشت، تولید داده‌های دقیق مکانی است که مبنای تهیه نقشه‌ها و تصمیم‌گیری‌های فنی قرار می‌گیرد.

برداشت مختصات UTM چیست؟

برداشت مختصات UTM به فرآیند تعیین موقعیت نقاط زمینی و ارائه آن‌ها در قالب مختصات شرقی و شمالی در سیستم تصویر UTM گفته می‌شود. در این فرآیند، نقشه‌بردار با استقرار در نقاط کنترل معلوم و به‌کارگیری عملیات میدانی، موقعیت نقاط مورد نظر را اندازه‌گیری کرده و پس از انجام محاسبات دفتری، مختصات نهایی را در قالب UTM استخراج می‌کند. امروزه این عملیات معمولاً با استفاده از گیرنده‌های مولتی‌فرکانس GNSS انجام می‌شود؛ همچنین در پروژه‌هایی که نیاز به برداشت جزئیات با دقت بسیار بالا دارند، ترکیب این گیرنده‌ها با دوربین توتال استیشن به عنوان یک راهکار کارآمد و متداول مورد استفاده قرار می‌گیرد.

این مختصات می‌توانند برای: - تعیین حدود املاک - تهیه نقشه‌های ثبتی - پروژه‌های عمرانی - تفکیک و افراز اراضی - تهیه نقشه‌های کاداستری - جانمایی پروژه‌ها مورد استفاده قرار گیرند.

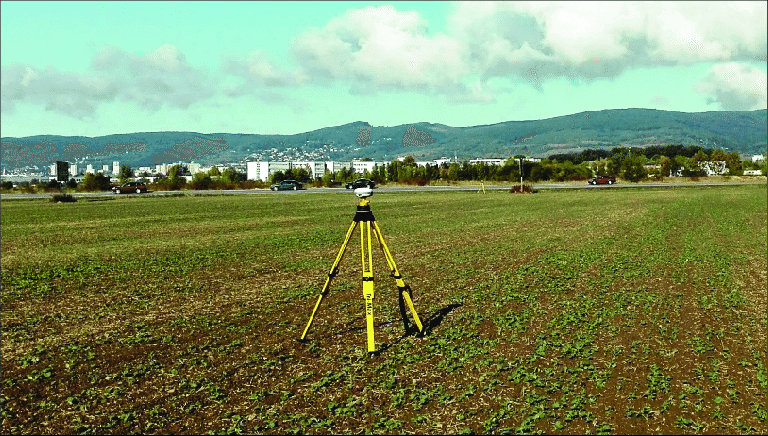

برداشت مختصات UTM چگونه انجام می‌شود؟

عملیات برداشت مختصات UTM معمولاً در چند مرحله انجام می‌شود:

• بازدید اولیه محل: بررسی شرایط زمین، دسترسی به نقاط و موانع احتمالی
• تعیین نقاط مورد نیاز: مشخص کردن گوشه‌های ملک، نقاط شکست حدود یا سایر نقاط

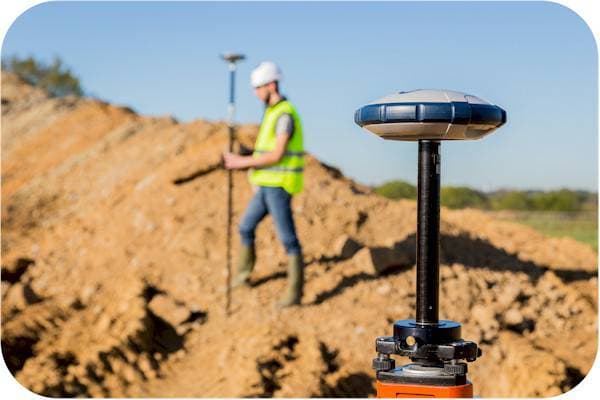

• برداشت با گیرنده مولتی‌فرکانس GNSS: استقرار گیرنده روی نقاط و تعیین مستقیم مختصات UTM با دقت بالا

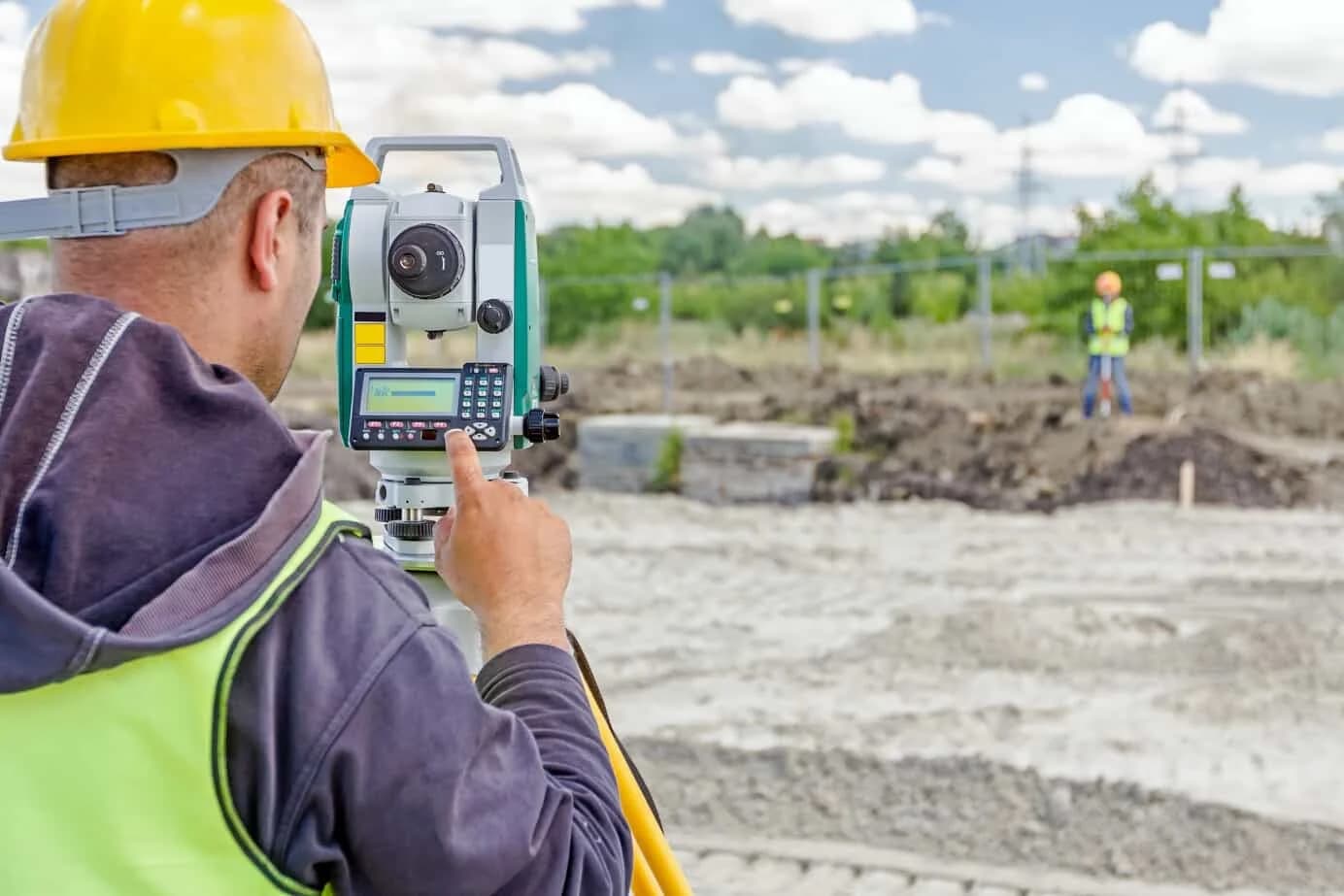

• برداشت ترکیبی با گیرنده مولتی‌فرکانس و توتال استیشن: برای برداشت جزئیات پنهان یا نیازمند دقت بیشتر
• محاسبات دفتری و کنترل کیفیت: پردازش داده‌ها و کنترل صحت اندازه‌گیری‌ها

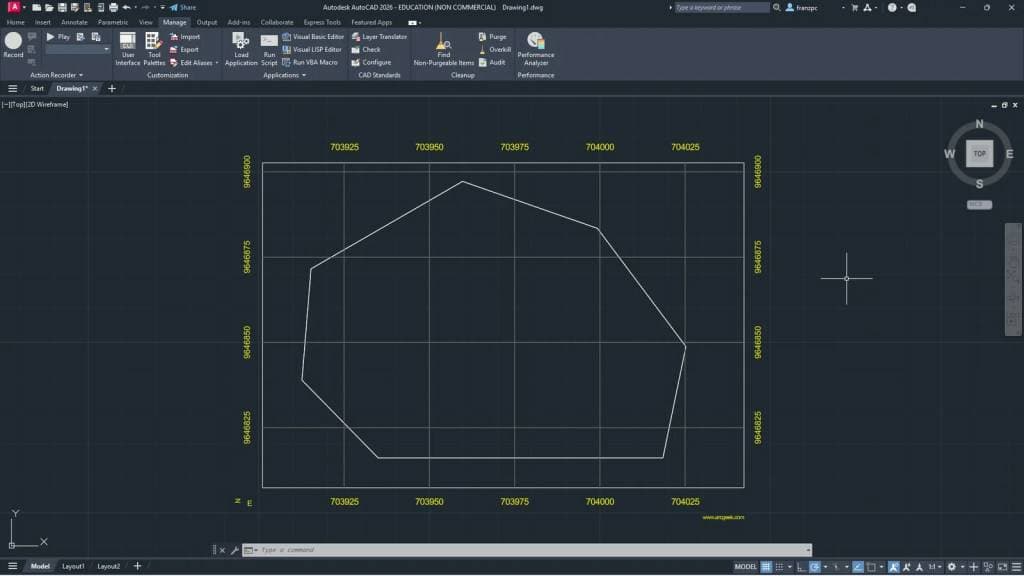

• تهیه نقشه و گزارش نهایی: ارائه مختصات نهایی همراه با نقشه و مستندات فنی

تجهیزات مورد استفاده در برداشت مختصات UTM

برای دستیابی به دقت بالا از تجهیزات تخصصی استفاده می‌شود، از جمله: - گیرنده‌های مولتی‌فرکانس GNSS دقیق - دوربین‌های توتال استیشن (الکترونیکی) - ترازهای نیوه‌ای و لیزری - شاخص‌های نقشه‌برداری و اهداف (پرچم‌ها) - نرم‌افزارهای تخصصی محاسبات نقشه‌برداری و تصحیحات

این تجهیزات و روش‌ها امکان دستیابی به دقت بسیار بالای میلی‌متری تا سانتی‌متری را در تعیین موقعیت نقاط فراهم می‌کنند.

کاربردهای برداشت مختصات UTM

• تهیه نقشه UTM برای امور ثبتی: تهیه نقشه‌های مورد نیاز برای ثبت و صدور اسناد مالکیت
• تعیین حدود و مرز املاک: برداشت دقیق گوشه‌های زمین برای جلوگیری از اختلافات ملکی
• تفکیک و افراز اراضی: تعیین دقیق مختصات قطعات جدید در فرآیند تقسیم زمین
• پروژه‌های عمرانی: جانمایی سازه‌ها، راه‌ها، تأسیسات و زیرساخت‌ها
• منابع طبیعی و کشاورزی: تعیین محدوده اراضی کشاورزی، مراتع و جنگل‌ها
• سامانه‌های GIS: ذخیره و پردازش داده‌های مکانی بر مبنای سیستم تصویر UTM

دقت برداشت مختصات UTM

دقت نهایی برداشت به عوامل مختلفی بستگی دارد: - نوع و کیفیت گیرنده مولتی‌فرکانس یا دوربین توتال استیشن مورد استفاده - دقت مرکزگذاری و تراز ایستگاه‌ها - شرایط جوی (دما، رطوبت و فشار هوا در تصحیحات) - دقت نشانه‌روی و قرائت توسط اپراتور - فاصله برداشت و تعداد تکرار اندازه‌گیری‌ها - تجربه و تخصص نقشه‌بردار در انجام محاسبات و تصحیحات در پروژه‌های حرفه‌ای با رعایت اصول استاندارد، معمولاً دقتی در حد چند میلی‌متر تا چند سانتی‌متر قابل دستیابی است.

چرا برداشت مختصات UTM باید توسط نقشه‌بردار متخصص انجام شود؟

خطا در تعیین موقعیت نقاط می‌تواند منجر به مشکلات حقوقی، اختلافات ملکی و خسارت‌های مالی شود. به همین دلیل برداشت مختصات باید توسط کارشناسان نقشه‌برداری و با استفاده از تجهیزات استاندارد انجام شود. یک نقشه‌بردار متخصص علاوه بر برداشت دقیق داده‌ها در شرایط سخت میدانی، پردازش، کنترل کیفیت و تهیه مستندات فنی را نیز مطابق استانداردهای حرفه‌ای انجام می‌دهد.

سوالات متداول

آیا UTM یک سیستم مختصات است؟ خیر. UTM در اصل یک سیستم تصویر است که مختصات صفحه‌ای Easting و Northing را تولید می‌کند. برداشت مختصات UTM چیست؟ فرآیند تعیین موقعیت نقاط روی زمین با استفاده از روش‌های میدانی و عملیات نقشه‌برداری و ارائه آن‌ها در قالب مختصات UTM. دقت برداشت مختصات UTM با روش‌های زمینی چقدر است؟ با استفاده از گیرنده‌های مولتی‌فرکانس دقیق و یا دوربین‌های توتال استیشن و رعایت اصول استاندارد نقشه‌برداری، دقت میلی‌متری تا سانتی‌متری قابل دستیابی است. نقشه UTM چه کاربردی دارد؟ تهیه سند، تعیین حدود املاک، تفکیک اراضی، پروژه‌های عمرانی، GIS و بسیاری از فعالیت‌های مهندسی.

خدمات تخصصی برداشت مختصات UTM

ارائه خدمات برداشت مختصات UTM با استفاده از گیرنده‌های مولتی‌فرکانس GNSS، دوربین‌های توتال استیشن دقیق، شبکه‌های کنترل زمینی و روش‌های استاندارد نقشه‌برداری برای انواع املاک، اراضی کشاورزی، پروژه‌های عمرانی، نقشه‌های ثبتی و کاداستری. این خدمات با هدف دستیابی به دقت بالا و ارائه نتایج قابل استناد در مراجع رسمی انجام می‌شود.
