فتوگرامتری هوایی با پهپاد

مقدمه‌ای بر فتوگرامتری هوایی با پهپاد

فتوگرامتری هوایی با استفاده از پهپادها، یکی از تحول‌آفرین‌ترین فناوری‌های نقشه‌برداری در دو دهه اخیر محسوب می‌شود. این روش با ترکیب تصاویر هم‌پوشان هوایی، الگوریتم‌های پیشرفته تطبیق تصویر و پردازش‌های فتوگرامتری، امکان تولید مدل‌های سه‌بعدی دقیق و نقشه‌های باکیفیت را در کسری از زمان روش‌های سنتی فراهم می‌کند. پهپادها با قابلیت پرواز در ارتفاعات پایین (معمولاً ۵۰ تا ۴۰۰ متر)، امکان دستیابی به قدرت تفکیک‌پذیری بسیار بالا را فراهم کرده و نقشه‌برداری از مناطق با وسعت چند صد هکتار را در یک روز کاری ممکن می‌سازند.

مزیت کلیدی این روش، ترکیب دقت قابل‌قبول با سرعت بالا و هزینه مقرون‌به‌صرفه است. در پروژه‌هایی که به نقشه‌برداری از مناطق وسیع، دسترسی به نقاط صعب‌العبور یا برداشت دوره‌ای نیاز دارند، فتوگرامتری هوایی با پهپاد به عنوان یک راهکار بی‌نظیر مطرح می‌شود.

اصول علمی فتوگرامتری هوایی با پهپاد

فتوگرامتری هوایی بر پایه دو اصل اساسی استوار است: هم‌پوشانی تصاویر (Image Overlap) و مثلث‌سازی فضایی (Spatial Triangulation). پهپاد با پرواز در مسیرهای از پیش تعیین‌شده (Flight Lines) و با در نظر گرفتن هم‌پوشانی‌های طولی (معمولاً ۷۰ تا ۸۰ درصد) و عرضی (معمولاً ۴۰ تا ۶۰ درصد)، مجموعه‌ای از تصاویر را برداشت می‌کند. سپس نرم‌افزارهای تخصصی با شناسایی نقاط مشترک در تصاویر مجاور، موقعیت دقیق دوربین را محاسبه و ابر نقاط و مدل‌های سه‌بعدی را تولید می‌کنند.

کیفیت و دقت نهایی خروجی‌ها به عوامل مختلفی بستگی دارد: - کیفیت سنسور دوربین: توان تفکیک، دقت رنگ، محدوده دینامیکی و کالیبراسیون لنز - ارتفاع پرواز: هرچه ارتفاع کمتر باشد، قدرت تفکیک پذیری بالاتر خواهد بود - هم‌پوشانی تصاویر: هم‌پوشانی بیشتر = دقت بالاتر + نیاز به پردازش بیشتر - وجود نقاط کنترل زمینی (GCPs): نقاطی که مختصات دقیق آنها با روش‌های زمینی تعیین شده و برای افزایش دقت مطلق استفاده می‌شوند - شرایط نوری و جوی: نور مناسب، ابری نبودن آسمان و شرایط جوی پایدار - کیفیت حسگرهای موقعیت‌یابی پهپاد: ترکیب GNSS/RTK/PPK و IMU

محصولات قابل ارائه در فتوگرامتری هوایی با پهپاد

پس از انجام عملیات میدانی و پردازش‌های فتوگرامتری، محصولات متنوعی بر اساس نیاز پروژه تولید می‌شود که در ادامه به تفصیل معرفی شده‌اند:

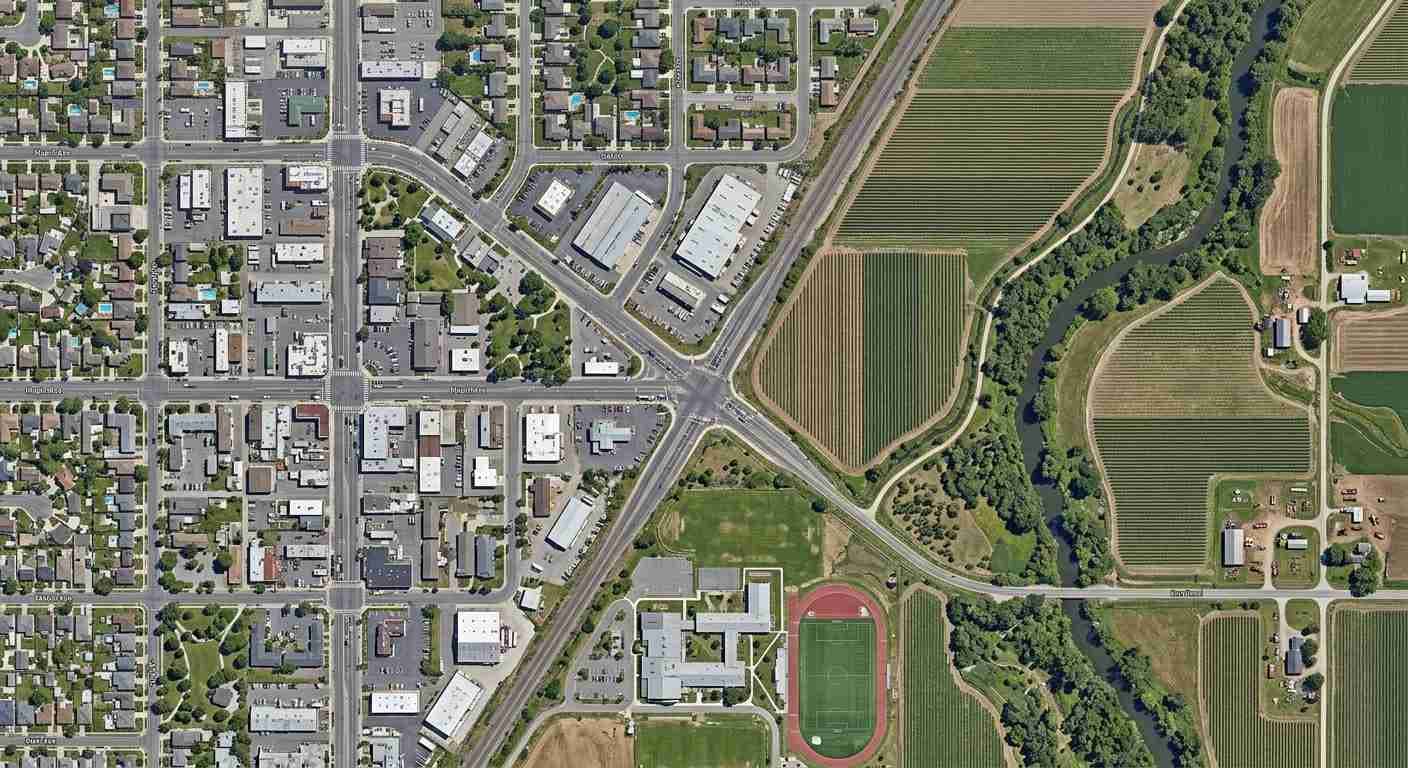

۱. نقشه‌های ارتوفوتو با دقت بالا (Orthophoto Maps)

ارتوفوتو، تصویری است که اعوجاجات ناشی از توپوگرافی زمین، زاویه دوربین و انحنای عدسی‌ها از آن حذف شده و به یک نقشه تصویری با مقیاس و مختصات دقیق تبدیل شده است. این محصول از ترکیب تصاویر هم‌پوشان با استفاده از مدل ارتفاعی زمین (DEM) تولید می‌شود. ویژگی‌های کلیدی ارتوفوتوهای تولیدشده: - دقت هندسی قابل دستیابی: ۲ تا ۵ سانتی‌متر (بسته به ارتفاع پرواز و دقت سنسور) - قدرت تفکیک (GSD): ۱ تا ۳ سانتی‌متر - رزولوشن مکانی بالا و تفکیک جزئیات ریز (حتی خطوط جدول، منهول‌ها، درختان و...) - فاقد اعوجاج ناشی از زاویه دوربین یا ارتفاع زمین - کاربرد گسترده در نقشه‌های پایه شهری، ثبت املاک، پروژه‌های عمرانی و کشاورزی - قابل استفاده در نرم‌افزارهای GIS، CAD و سیستم‌های مدیریت شهری

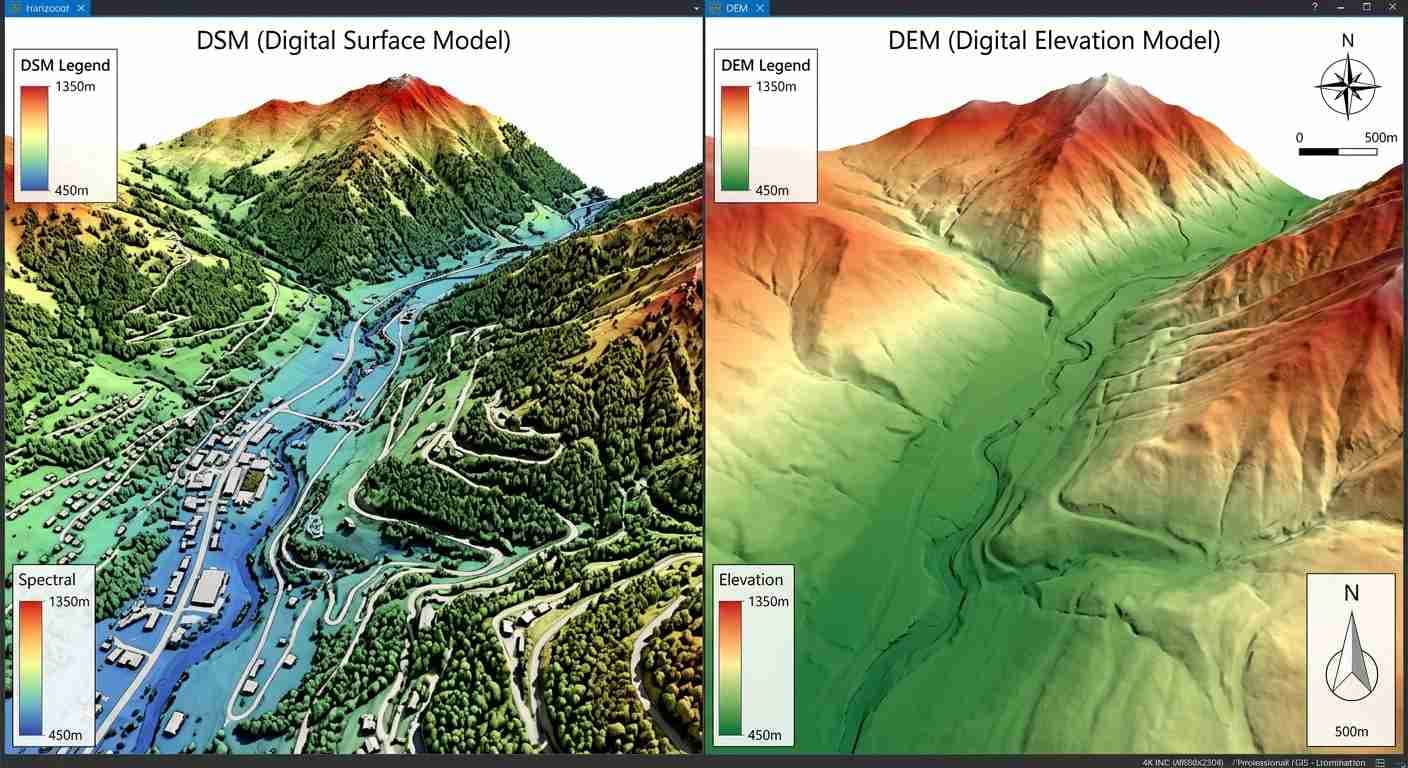

۲. مدل‌های سه‌بعدی سطحی (DSM) و زمینی (DEM)

مدل ارتفاعی سطح (DSM) و مدل ارتفاعی زمین (DEM) دو خروجی اساسی فتوگرامتری هوایی هستند: مدل ارتفاعی سطح (DSM – Digital Surface Model) - شامل ارتفاع تمامی عوارض سطح زمین شامل ساختمان‌ها، درختان، خودروها و سایر سازه‌ها - کاربرد در تحلیل شهری، مطالعات سیلاب، دیدپذیری و ارتباطات مخابراتی - قابلیت استخراج حجم ساختمان‌ها و پیش‌بینی سایه‌اندازی مدل ارتفاعی زمین (DEM – Digital Elevation Model) - ارتفاع خالص سطح زمین پس از حذف عوارض رویی (ساختمان، درخت، خودرو) - کاربرد در مطالعات توپوگرافی، هیدرولوژی، شیب‌بندی، طراحی راه و پروژه‌های عمرانی - مبنایی برای محاسبه حجم عملیات خاکی و مدل‌سازی جریان آب دقت قابل دستیابی: - DSM و DEM با دقت ارتفاعی ۳ تا ۱۰ سانتی‌متر (بسته به شرایط پرواز و GCPs) - قدرت تفکیک مکانی متناسب با GSD تصاویر (معمولاً ۵ تا ۲۰ سانتی‌متر)

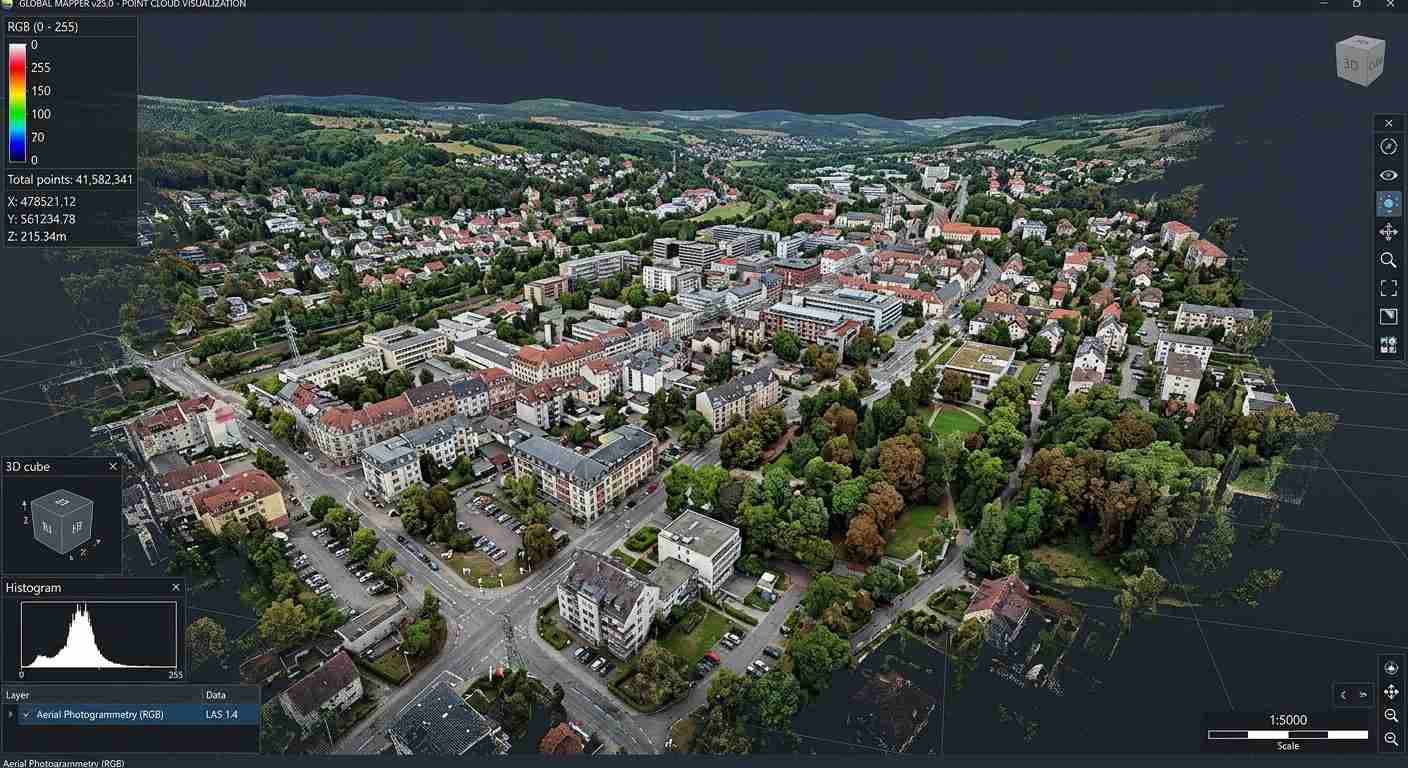

۳. ابر نقاط (Point Cloud) با تراکم بالا

ابر نقاط (Point Cloud) مجموعه‌ای از نقاط سه‌بعدی با مختصات X، Y، Z است که سطح اشیاء و زمین را نمایش می‌دهد. در فتوگرامتری هوایی، ابر نقاط از تطبیق میلیون‌ها پیکسل مشترک در تصاویر هم‌پوشان تولید می‌شود. ویژگی‌های ابر نقاط تولیدشده: - تراکم بسیار بالا (بیش از ۲۰۰ نقطه بر متر مربع در شرایط ایده‌ال) - دارای اطلاعات رنگ (RGB) برای هر نقطه (ابر نقاط رنگی) - قابلیت طبقه‌بندی (زمین، ساختمان، پوشش گیاهی، تاسیسات و ...) - خروجی در فرمت‌های استاندارد (LAS/LAZ، PLY، XYZ، OBJ، و ...) - قابل استفاده در نرم‌افزارهای تخصصی مدل‌سازی، طراحی و تحلیل - کاربرد در مدل‌سازی سه‌بعدی شهری، محاسبه حجم، تحلیل تغییرات و تولید نقشه‌های توپوگرافی

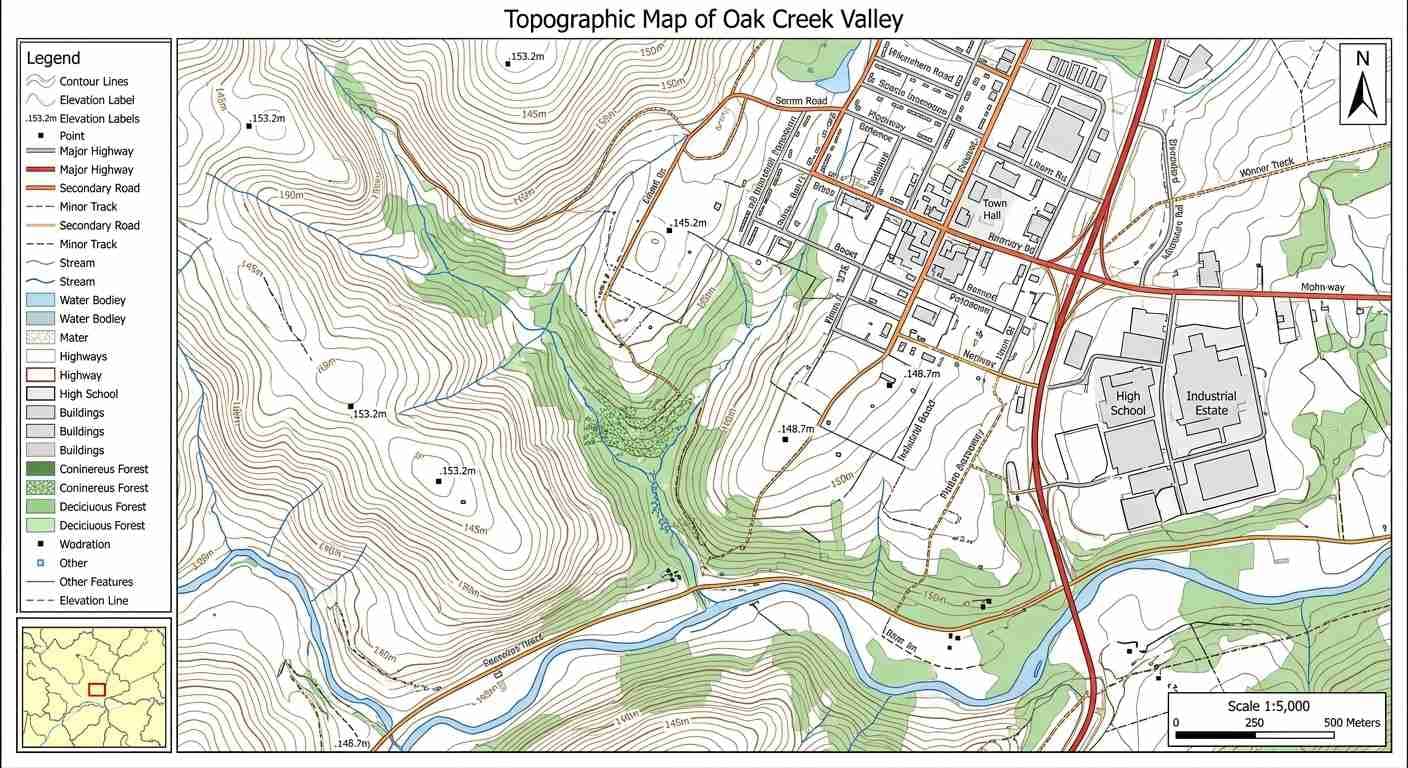

۴. نقشه‌های توپوگرافی با جزئیات کامل

نقشه‌های توپوگرافی حاصل ترکیب ابر نقاط، مدل ارتفاعی زمین (DEM) و تصاویر ارتوفوتو هستند. این نقشه‌ها با جزئیات کامل و دارای لایه‌های اطلاعاتی متنوعی می‌باشند: لایه‌های اطلاعاتی نقشه توپوگرافی: - خطوط کانتور (Contour Lines): با فواصل ۲۵، ۵۰، ۱۰۰ یا ۲۰۰ سانتی‌متر (قابل تنظیم بر اساس نیاز پروژه) - نقاط ارتفاعی (Spot Heights): نقاط شاخص با ارتفاع دقیق - عوارض مصنوعی: ساختمان‌ها، معابر، پل‌ها، تاسیسات، دیوارها و حصارها - عوارض طبیعی: آبراهه‌ها، دریاچه‌ها، پوشش گیاهی، سنگ‌لاخ‌ها و ... - جداول حد (Boundary Lines): مرزهای ملکی، حریم راه، خطوط منطقه‌بندی - زیرسازی (Planimetric Features): جداول، منهول‌ها، تیرهای برق، علائم و ... دقت نقشه‌ها: - دقت افقی (X,Y): ۲ تا ۵ سانتی‌متر - دقت ارتفاعی (Z): ۳ تا ۱۰ سانتی‌متر - بزرگنمایی (Scale): ۱:۵۰۰، ۱:۱۰۰۰، ۱:۲۰۰۰ و بالاتر بر اساس نیاز

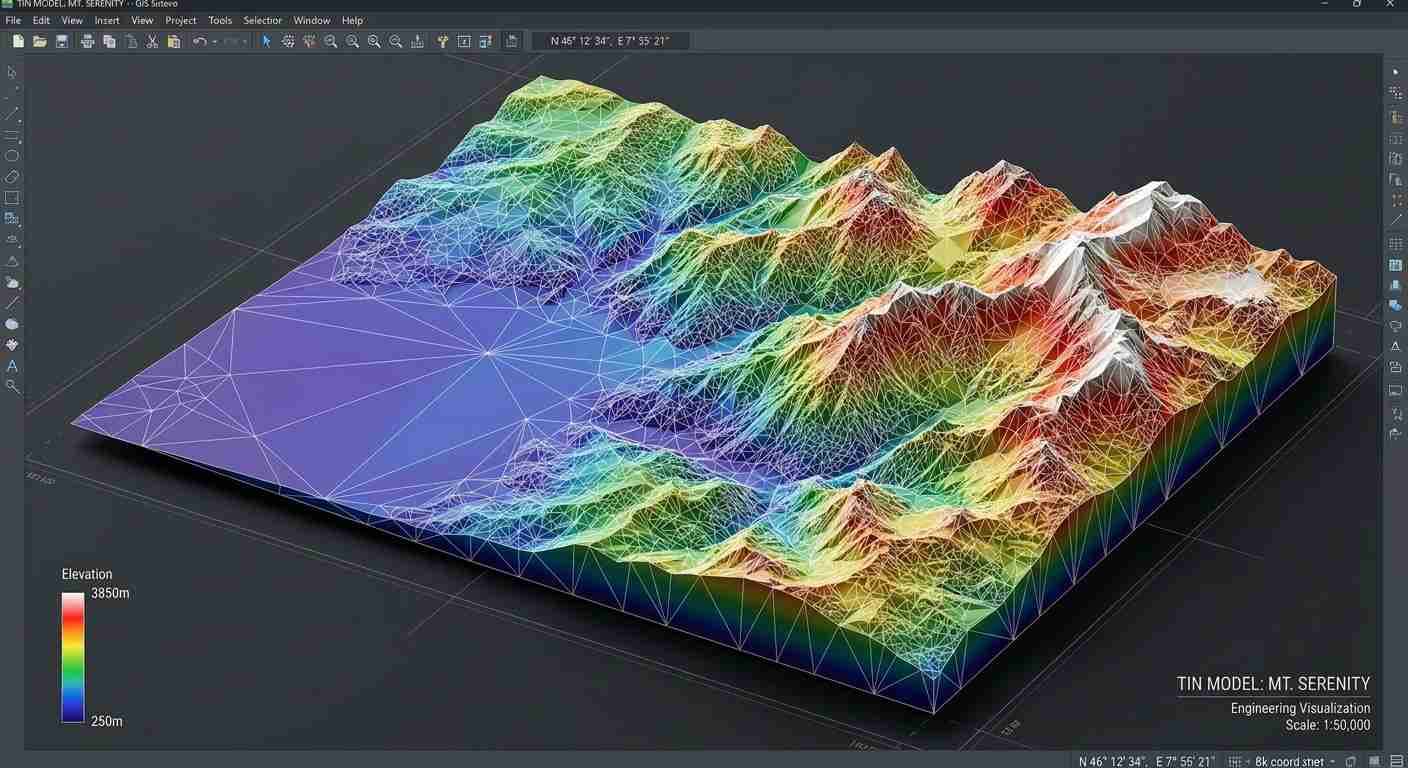

۵. مدل‌های TIN (شبکه مثلثاتی نامنظم)

مدل TIN (Triangulated Irregular Network) یک شبکه مثلثاتی نامنظم است که با اتصال نقاط ابری به یکدیگر، یک سطح سه‌بعدی پیوسته را تشکیل می‌دهد. این مدل به دلیل استفاده از نقاط با تراکم متغیر، نمایش دقیق‌تری از سطوح با جزئیات بالا (مانند مناطق کوهستانی، گسل‌ها و تغییرات ناگهانی ارتفاع) ارائه می‌دهد. مزایا و کاربردهای مدل TIN: - دقت بالا در نواحی با تغییرات شدید توپوگرافی (دره‌ها، پشته‌ها و گسل‌ها) - حجم کمتر داده نسبت به DEM با همان دقت (به دلیل تراکم متغیر) - کاربرد در محاسبات مهندسی، طراحی راه، هیدرولوژی، تحلیل پایداری شیب - قابلیت نمایش به‌صورت سه‌بعدی، رندر و شبیه‌سازی - استفاده در نرم‌افزارهای AutoCAD Civil 3D، ArcGIS، Global Mapper و ... - مناسب برای تحلیل‌های حجمی، برش‌های مقطعی و محاسبات شبکه زهکشی

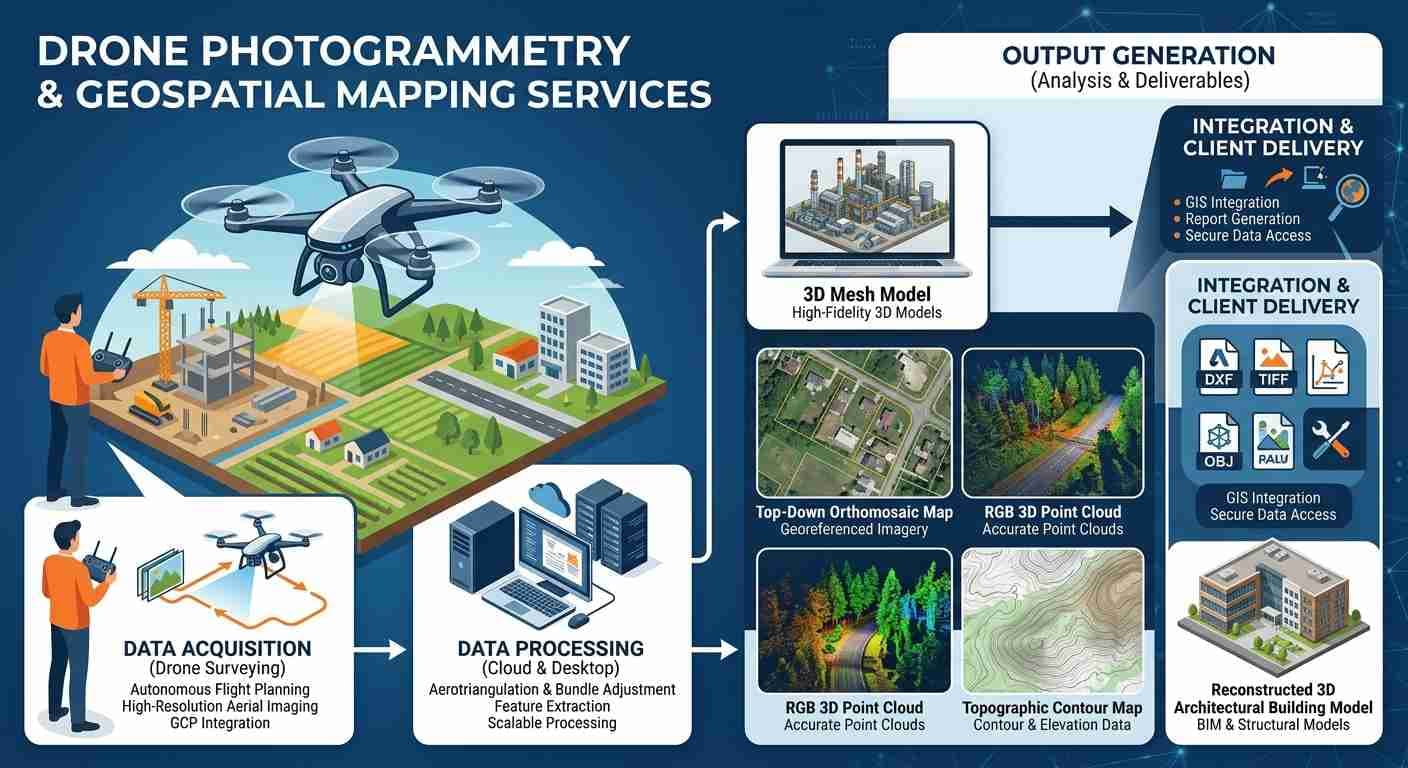

مراحل اجرای یک پروژه فتوگرامتری هوایی با پهپاد

اجرای یک پروژه فتوگرامتری هوایی نیازمند برنامه‌ریزی دقیق، اجرای میدانی حرفه‌ای و پردازش‌های تخصصی است. مراحل اصلی به شرح زیر می‌باشند:

• مطالعات اولیه و بازدید میدانی: بررسی منطقه، شناسایی موانع، ارزیابی دسترسی و شرایط جوی

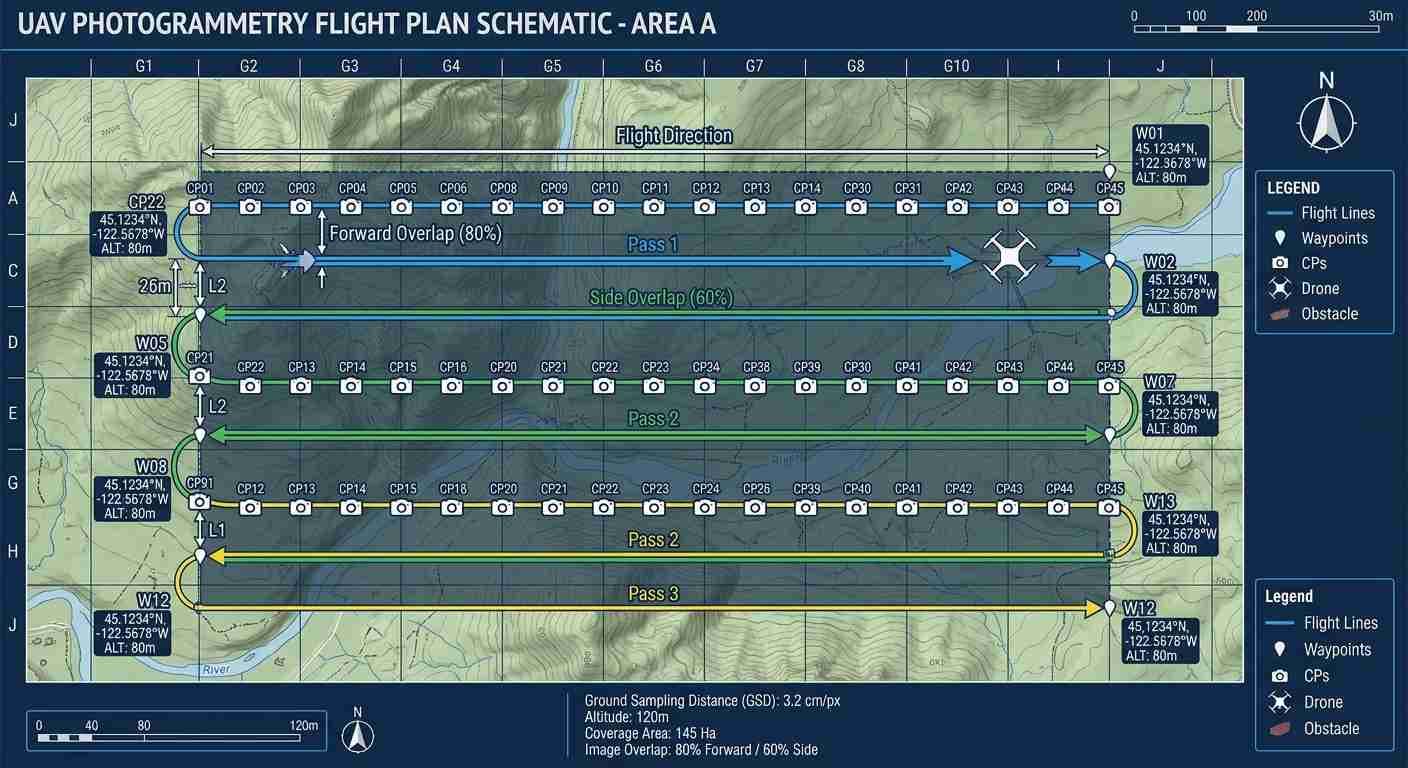

• طراحی مسیر پرواز (Flight Planning): تعیین ارتفاع پرواز، هم‌پوشانی تصاویر، تعداد و زاویه مسیرها با نرم‌افزارهای تخصصی
• نصب نقاط کنترل زمینی (GCPs): نصب اهداف (Targets) قابل شناسایی در تصاویر و برداشت مختصات دقیق با GNSS (دقت سانتی‌متری تا میلی‌متری)
• اجرای عملیات پرواز: انجام پروازهای خودکار با پهپاد با رعایت مسیرهای طراحی‌شده و شرایط ایمنی
• کنترل کیفی تصاویر: بررسی صحت هم‌پوشانی، وضوح تصاویر، عدم وجود تاری و نقص نور
• پردازش داده‌ها در نرم‌افزارهای فتوگرامتری: انجام مثلث‌سازی هوایی (Aerial Triangulation)، تولید ابر نقاط، DSM، DEM، ارتوفوتو و TIN
• کنترل کیفی نهایی: تطبیق خروجی‌ها با نقاط کنترل و انجام اصلاحات لازم
• تهیه و تحویل محصولات نهایی: ارائه فایل‌ها در فرمت‌های درخواستی به همراه مستندات فنی و گزارش کیفیت

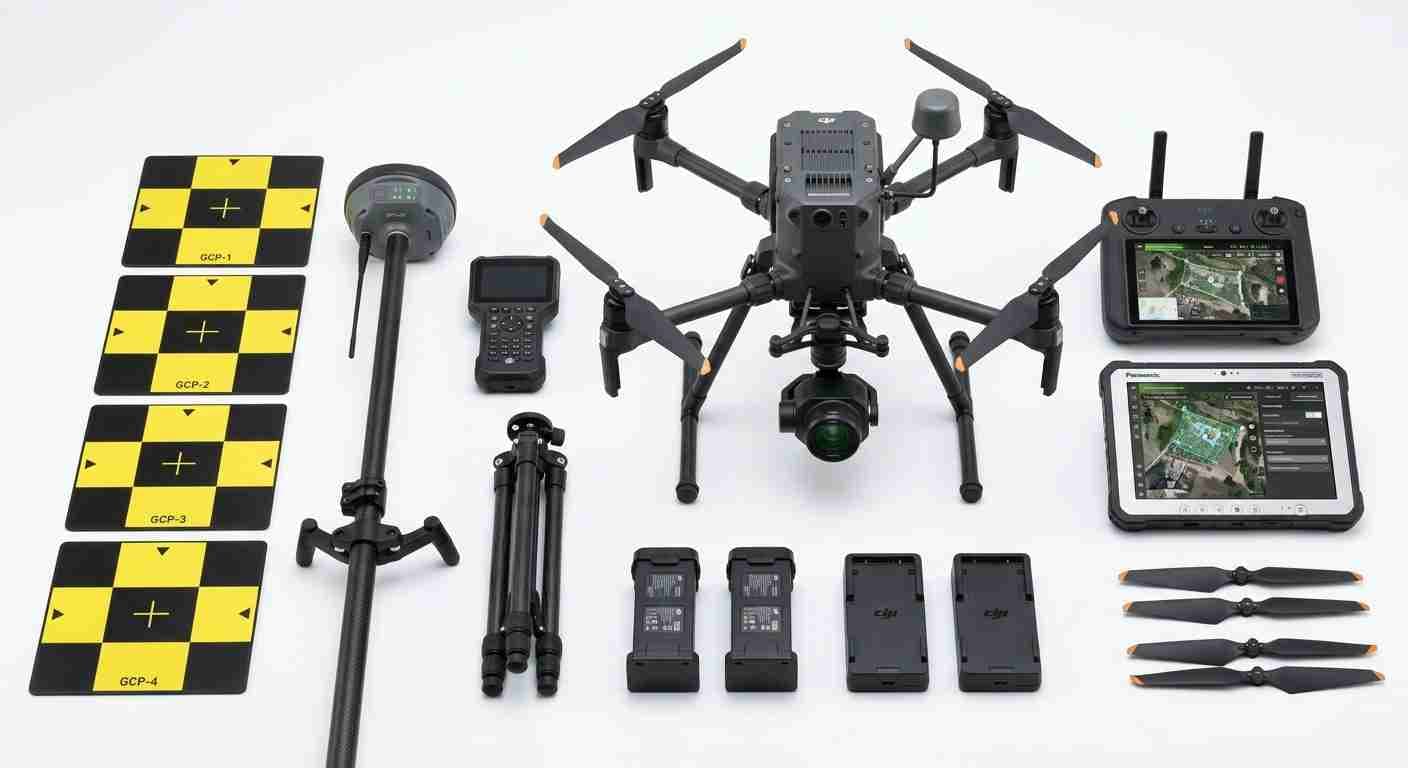

تجهیزات و فناوری‌های مورد استفاده

ما با بهره‌گیری از پیشرفته‌ترین تجهیزات و نرم‌افزارهای روز دنیا، خدمات فتوگرامتری هوایی را با بالاترین کیفیت ارائه می‌دهیم:

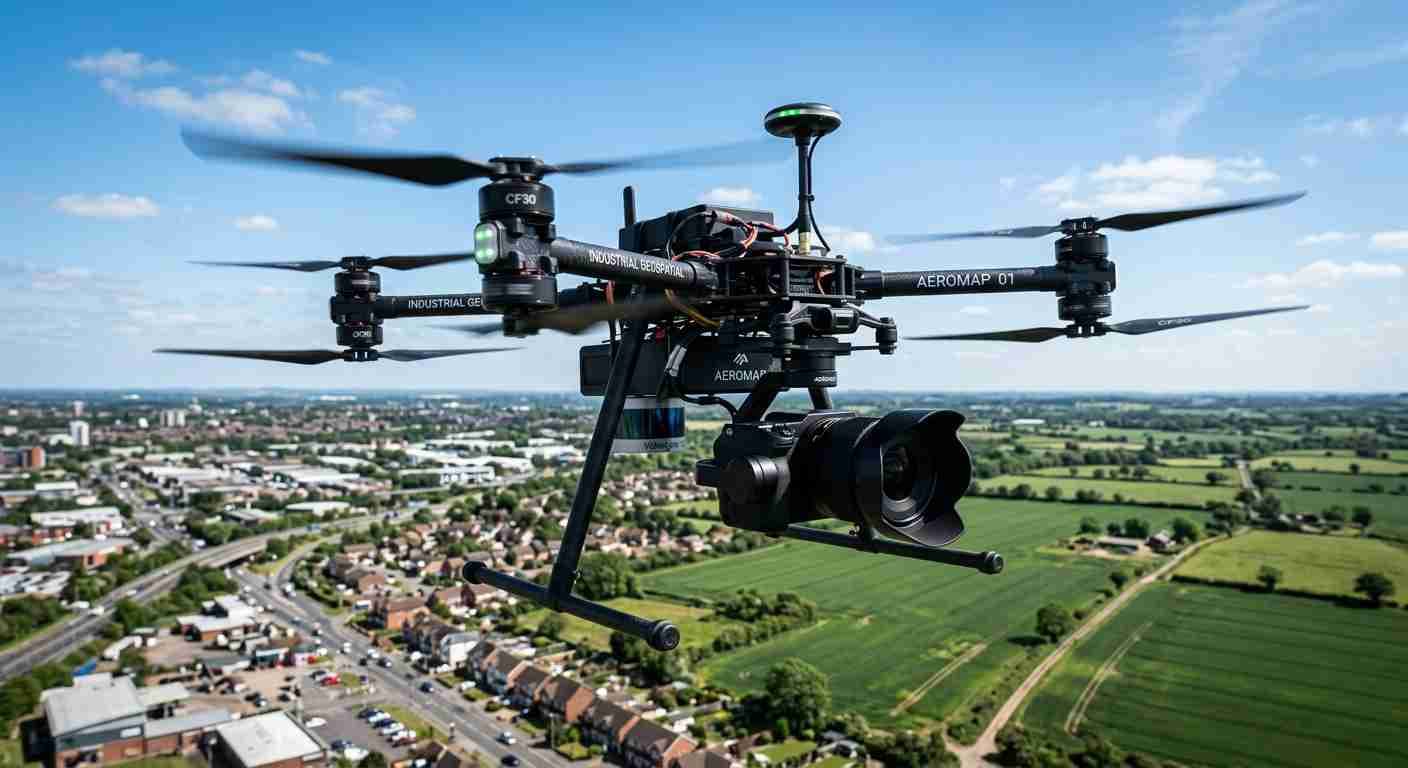

پهپادها و سنسورهای تصویربرداری

• پهپادهای بال‌ثابت (Fixed-Wing) برای پوشش مناطق وسیع با مساحت چند صد کیلومتر مربع
• پهپادهای مولتی‌روتور (Multi-Rotor) برای برداشت با دقت بالا در مناطق کوچک و شهری
• دوربین‌های فول‌فریم با کیفیت بالا (۴۰ تا ۶۰ مگاپیکسل) برای حداکثر جزئیات
• دوربین‌های مجهز به سنسورهای مکانی (GNSS/RTK/PPK) برای دقت موقعیتی بالا
• سنسورهای مولتی‌اسپکترال و حرارتی برای کاربردهای تخصصی کشاورزی و محیط‌زیست
• سیستم‌های IMU با دقت بالا برای تثبیت و تعیین دقیق موقعیت دوربین

سیستم‌های تعیین موقعیت و نقاط کنترل

• گیرنده‌های GNSS مولتی‌فرکانس برای برداشت نقاط کنترل زمینی با دقت سانتی‌متری تا میلی‌متری
• اهداف (Targets) با الگوهای استاندارد (Aruco، QR، دایره‌های متحدالمرکز) برای شناسایی خودکار در تصاویر
• سیستم‌های PPK (Post-Processing Kinematic) برای دقت موقعیتی بالا بدون نیاز به نقاط کنترل زمینی
• شبکه‌های RTK (Real-Time Kinematic) برای تعیین موقعیت آنی پهپاد در حین پرواز

نرم‌افزارهای تخصصی پردازش فتوگرامتری

• Pix4Dmapper: برای تولید ابر نقاط، DSM، DEM، ارتوفوتو و مدل‌های سه‌بعدی
• Agisoft Metashape: پردازش پیشرفته با قابلیت پردازش حجم بالای داده
• DJI Terra: پردازش سریع با رابط کاربری آسان برای پروژه‌های روتین
• Global Mapper: تجمیع و ویرایش داده‌های فتوگرامتری و تولید نقشه‌های نهایی
• ArcGIS / QGIS: تحلیل‌های مکانی، طبقه‌بندی و خروجی نقشه‌های موضوعی
• CloudCompare / LAS Tools: پردازش و ویرایش تخصصی ابر نقاط

مقایسه فتوگرامتری هوایی با روش‌های سنتی نقشه‌برداری

درک مزایا و محدودیت‌های هر روش، به انتخاب بهترین راهکار برای پروژه کمک می‌کند. در ادامه مقایسه‌ای جامع ارائه می‌دهیم:

فتوگرامتری هوایی در مقایسه با روش توتال استیشن

• سرعت برداشت: فتوگرامتری هوایی (چند ساعت تا یک روز) در مقابل توتال استیشن (چند روز تا چند هفته)
• هزینه اجرایی: فتوگرامتری هوایی برای مناطق وسیع (مقرون‌به‌صرفه) در مقابل توتال استیشن (هزینه بالا برای وسعت زیاد)
• دقت: فتوگرامتری (۲ تا ۵ سانتی‌متر) در مقابل توتال استیشن (۱ تا ۳ میلی‌متر)
• دسترسی: فتوگرامتری هوایی (مناطق صعب‌العبور) در مقابل توتال استیشن (نیاز به دسترسی مستقیم)
• خروجی: فتوگرامتری (تصویری و سه‌بعدی) در مقابل توتال استیشن (نقاط و خطوط)
• مناسب‌ترین کاربرد: فتوگرامتری (مناطق وسیع، شهری، کشاورزی، مدیریت بحران) در مقابل توتال استیشن (نقشه‌برداری ثبتی، پیاده‌سازی سازه، پایش تغییرشکل)

فتوگرامتری هوایی در مقایسه با لیدار هوایی

• هزینه: فتوگرامتری (هزینه کمتر) در مقابل لیدار (هزینه بالا)
• نفوذ به پوشش گیاهی: فتوگرامتری (محدود) در مقابل لیدار (نفوذ کامل)
• اطلاعات رنگی: فتوگرامتری (رنگ واقعی) در مقابل لیدار (نیاز به تصویر همزمان)
• دقت ارتفاعی: فتوگرامتری (۳ تا ۱۰ سانتی‌متر) در مقابل لیدار (۵ تا ۱۵ سانتی‌متر)
• سرعت برداشت: فتوگرامتری (نیاز به نور مناسب روز) در مقابل لیدار (شبانه‌روزی)
• نوع خروجی: فتوگرامتری (تصویر + سه‌بعدی) در مقابل لیدار (سه‌بعدی محض)
• توصیه: فتوگرامتری (برای مناطق با پوشش گیاهی کم و نیاز به تصویر) در مقابل لیدار (جنگل‌ها و مناطق با پوشش انبوه)

کاربردهای فتوگرامتری هوایی با پهپاد

فتوگرامتری هوایی با پهپاد، در طیف گسترده‌ای از صنایع و پروژه‌ها کاربرد دارد که مهم‌ترین آنها عبارتند از:

• مدیریت شهری و برنامه‌ریزی: تهیه نقشه‌های پایه شهری، پایش تغییرات کاربری اراضی، مدل‌سازی سه‌بعدی شهرها
• پروژه‌های عمرانی و راه‌سازی: تهیه نقشه توپوگرافی مسیر، محاسبه حجم عملیات خاکی، مدل‌سازی پروژه‌های خطی
• کشاورزی دقیق و منابع طبیعی: تهیه نقشه ارتوفوتو مزارع، پایش سلامت گیاهان، مدیریت آبیاری و کوددهی
• معادن و صنایع معدنی: محاسبه حجم استخراج، مدل‌سازی سه‌بعدی معادن، برنامه‌ریزی تولید
• مدیریت بحران و محیط‌زیست: پایش سیلاب، زلزله، آتش‌سوزی، ارزیابی خسارت و برنامه‌ریزی بازسازی
• باستان‌شناسی و میراث فرهنگی: مستندسازی و مدل‌سازی سه‌بعدی محوطه‌های تاریخی و آثار باستانی
• پایش خطوط انتقال: بازرسی خطوط لوله نفت و گاز، خطوط انتقال برق و راه‌آهن
• توسعه و ساخت‌وساز: تهیه نقشه As-Built، تطبیق با نقشه‌های طراحی، پایش پیشرفت فیزیکی پروژه

سوالات متداول

در ادامه به رایج‌ترین سوالات درباره فتوگرامتری هوایی با پهپاد پاسخ داده شده است:

• حداکثر مساحت قابل پوشش در یک پرواز با پهپاد چقدر است؟ این موضوع به نوع پهپاد، ارتفاع پرواز، تعداد باتری‌ها و شرایط جوی بستگی دارد. با پهپادهای مولتی‌روتور معمولاً تا ۵۰ تا ۱۰۰ هکتار در یک پرواز قابل پوشش است، در حالی که پهپادهای بال‌ثابت قادر به پوشش چند صد کیلومتر مربع در یک روز کاری هستند.
• آیا برای انجام فتوگرامتری هوایی نیاز به مجوز داریم؟ بله، تمامی پروازهای پهپاد در ایران باید با مجوز سازمان هواپیمایی کشوری انجام شود. ما تمامی مجوزهای لازم را پیش از اجرای پروژه اخذ می‌کنیم و پروازها را در چارچوب قوانین و مقررات انجام می‌دهیم.
• آیا برای دقت بالای ۵ سانتی‌متر، به نقاط کنترل زمینی نیاز است؟ بله، برای دستیابی به دقت بالای ۵ سانتی‌متر، استفاده از نقاط کنترل زمینی (GCPs) ضروری است. این نقاط با گیرنده‌های GNSS دقیق برداشت می‌شوند. در پروژه‌هایی که دقت ۱۰ تا ۲۰ سانتی‌متر کافی باشد، می‌توان از سیستم‌های PPK یا RTK پهپاد بدون GCP استفاده کرد.
• هزینه فتوگرامتری هوایی با پهپاد چگونه محاسبه می‌شود؟ هزینه بر اساس عواملی مانند مساحت منطقه، دقت موردنیاز، تعداد نقاط کنترل، نوع محصولات درخواستی، دسترسی به منطقه و شرایط جوی محاسبه می‌شود. لطفاً برای برآورد دقیق هزینه پروژه خود با کارشناسان ما تماس بگیرید.
• در شرایط آب و هوایی نامساعد (باد، باران، ابر) امکان برداشت وجود دارد؟ بهترین شرایط برای فتوگرامتری هوایی، آسمان صاف تا نیمه‌ابری، نور مناسب و سرعت باد کمتر از ۲۰ کیلومتر بر ساعت است. در شرایط بارانی، مه‌آلود یا باد شدید، پرواز انجام نمی‌شود تا کیفیت تصاویر و ایمنی تضمین شود.
• مدت زمان پردازش داده‌های فتوگرامتری چقدر است؟ مدت زمان پردازش به حجم داده‌ها، تعداد تصاویر، قدرت پردازش و نوع محصولات درخواستی بستگی دارد. برای پروژه‌های معمول (۱۰۰ تا ۵۰۰ هکتار)، پردازش‌های اولیه طی ۲ تا ۵ روز کاری و تولید محصولات نهایی طی ۳ تا ۷ روز کاری انجام می‌شود.
• چه خروجی‌هایی از پروژه فتوگرامتری دریافت می‌کنیم؟ خروجی‌ها بر اساس نیاز پروژه تعیین می‌شود، اما به‌طور معمول شامل ارتوفوتو (GeoTIFF)، مدل ارتفاعی (DSM/DEM)، ابر نقاط (LAS/LAZ)، نقشه توپوگرافی (DWG/SHP)، مدل TIN و مدل سه‌بعدی بافت‌دار (OBJ/3D Tiles) می‌باشد.
• آیا می‌توان از داده‌های فتوگرامتری در نرم‌افزارهای BIM استفاده کرد؟ بله، داده‌های فتوگرامتری هوایی (به‌ویژه ابر نقاط، مدل‌های سه‌بعدی و ارتوفوتو) به‌طور مستقیم در نرم‌افزارهای BIM مانند Revit، ArchiCAD و Navisworks قابل استفاده هستند و برای تهیه نقشه‌های As-Built و مدل‌سازی وضع موجود بسیار مناسب هستند.
• آیا فتوگرامتری هوایی برای مناطق شهری با ساختمان‌های بلند مناسب است؟ بله، اما در مناطق با ساختمان‌های بلند و بافت متراکم شهری، لازم است طراحی پرواز با دقت بیشتری انجام شود تا سایه‌اندازی و پوشش نامناسب تصاویر جبران شود. در چنین مناطقی، معمولاً از پرواز در ارتفاع بالاتر و مسیرهای متقاطع استفاده می‌شود.
• چگونه می‌توانیم از کیفیت خروجی‌های نهایی اطمینان حاصل کنیم؟ ما پس از تولید خروجی‌ها، کنترل کیفی دقیقی انجام می‌دهیم. دقت هندسی و ارتفاعی با نقاط کنترل مستقل (Check Points) که در فرآیند پردازش استفاده نشده‌اند، ارزیابی می‌شود. گزارش کیفیت (Quality Report) کامل به همراه خروجی‌های نهایی تحویل داده خواهد شد.

جمع‌بندی نهایی

فتوگرامتری هوایی با پهپاد، به عنوان یکی از پیشرفته‌ترین و کارآمدترین روش‌های نقشه‌برداری مدرن، توانسته است تحولی شگرف در تهیه اطلاعات مکانی با دقت بالا، سرعت بی‌نظیر و هزینه مقرون‌به‌صرفه ایجاد کند. از تولید نقشه‌های ارتوفوتو با دقت چند سانتی‌متر گرفته تا مدل‌سازی سه‌بعدی شهرها، معادن، خطوط انتقال و محوطه‌های باستانی، این فناوری در تمامی حوزه‌های مرتبط با اطلاعات مکانی کاربرد دارد. انتخاب این روش برای پروژه شما، به معنای صرفه‌جویی در زمان و هزینه، افزایش ایمنی پرسنل (با کاهش نیاز به حضور فیزیکی در مناطق صعب‌العبور)، ارائه داده‌هایی با کیفیت و قابلیت استناد بالا، و دسترسی به محصولات متنوع و قابل استفاده در نرم‌افزارهای تخصصی (GIS، BIM، CAD و ...) خواهد بود. ما با بهره‌گیری از جدیدترین پهپادها، سنسورهای باکیفیت، نقاط کنترل دقیق و نرم‌افزارهای پیشرفته، آماده ارائه خدمات فتوگرامتری هوایی در مقیاس‌های مختلف، از پروژه‌های کوچک تا طرح‌های ملی، با بالاترین استانداردهای کیفی هستیم.
